Ürün Tipi	Havya
Marka	Weller
Model	DAP 90
Kategori	Lehim İstasyonu
Sıcaklık Aralığı	50-450 °C (150-850 °F)
Güç Tüketimi	90 W
Şebeke Gerilimi	24 V AC
Isınma Süresi (50°C'den 350°C'ye)	5 s
Uyumlu Uç Tipi	XNT, XH
Uyumlu Güç Üniteleri	WT 1, WT 1H
Kullanım Amacı	Lehimleme ve lehim sökme, yalnızca Weller güç üniteleriyle, oda sıcaklığında iç mekan kullanımı
Kullanıcı Grupları	Eğitimli uzmanlar (ayarlar), elektrikçiler (onarımlar), uzman olmayanlar (kullanım, filtre değişimi, uç değişimi)
Güvenlik	Elektrik çarpmasına karşı koruma (topraklanmış parçalarla temastan kaçının), yanık riski (sıcak uç, sıvı lehim), yangın riski (örtmeyin, yanıcı nesneleri uzak tutun)
Bakım	Isı transfer yüzeylerini temizleyin, uçları yalnızca soğukken değiştirin, kabloları düzenli olarak kontrol edin, onarımları Weller eğitimli personel yapmalıdır
Garanti	Üretim hatalarına karşı 12 ay (yasal haklar saklıdır)
Semboller	Dikkat, yanık riski, kullanım kılavuzunu okuyun, CE, UKCA
Atık Bertarafı	Evsel atıklarla atmayın, WEEE (2012/19/EU) uyarınca geri dönüştürün
Aksesuarlar	Yalnızca orijinal WELLER aksesuarları kullanın (uçlar, standlar vb.)

Sık sorulan sorular - DAP 90 Weller

DAP 90 havyasının sıcaklık aralığı nedir?

Sıcaklık aralığı 50 ila 450 °C (150 ila 850 °F) olup, uyumlu güç ünitesi üzerinden ayarlanabilir.

DAP 90'ı herhangi bir Weller istasyonuyla kullanabilir miyim?

Hayır, DAP 90 yalnızca Weller'in WT 1 ve WT 1H güç üniteleriyle uyumludur.

DAP 90'ın ucunu nasıl değiştiririm?

Havyanın soğuk olduğundan emin olun, ardından eski ucu çıkarın ve yeni bir orijinal Weller ucu (tip XNT veya XH) takın. Doğru şekilde sıkın.

DAP 90'da otomatik kapatma işlevi var mı?

Evet, havyanın bir kullanım sensörü vardır. Otomatik kapatma (bekleme) güç ünitesi üzerinden ayarlanır. İstasyonun kullanım kılavuzuna bakın.

Temel güvenlik talimatları nelerdir?

Topraklanmış parçalarla temastan kaçının, gerilim altındaki parçalar üzerinde çalışmayın, sıcak uca dokunmayın, koruyucu gözlük kullanın ve cihazı veya standı asla örtmeyin.

DAP 90'ın bakımı nasıl yapılır?

Isı transfer yüzeylerini temiz tutun, uçları yalnızca soğukken değiştirin, kabloları düzenli olarak kontrol edin ve onarımları Weller tarafından eğitilmiş personele yaptırın.

DAP 90'ın gücü nedir?

Güç tüketimi 90 W'tır.

Havyanın çalışma sıcaklığına ulaşması ne kadar sürer?

50°C'den 350°C'ye ısınma süresi yaklaşık 5 saniyedir.

Weller dışındaki uçları kullanabilir miyim?

Hayır, güvenlik ve performans için yalnızca orijinal WELLER tip XNT veya XH uçları kullanın.

Arıza durumunda ne yapmalıyım?

Cihazı hemen fişten çekin, soğumaya bırakın ve Weller yetkili servisine başvurun. Onarımlar yalnızca Weller tarafından eğitilmiş personel tarafından yapılmalıdır.

KULLANIM KILAVUZU DAP 90 Weller

TR Orijinal işletme talimatı çevirisi

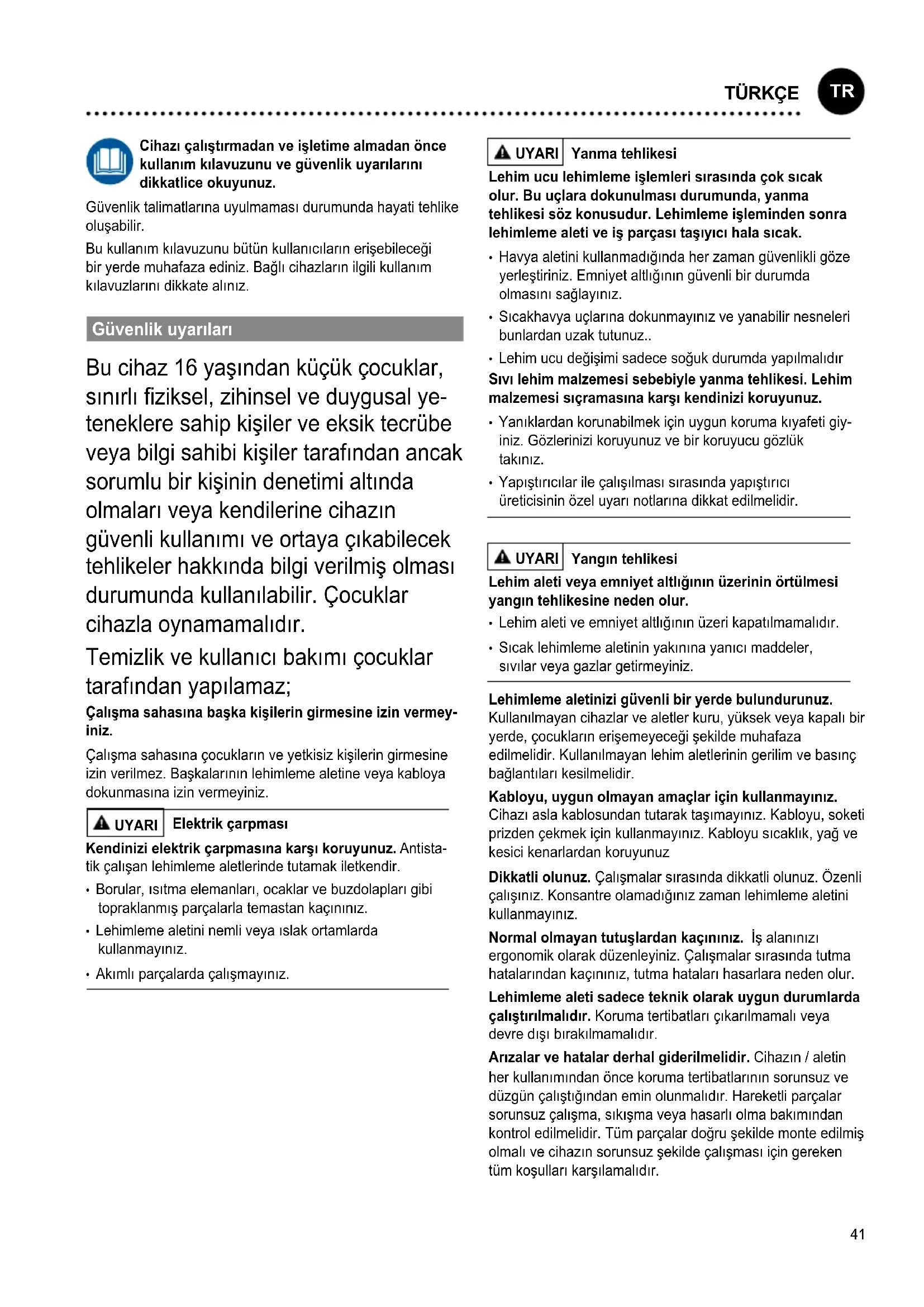

Cihazı çalıştırmadan ve işletme almadan önce kullanım kılavuzunu ve güvenlik uyarlarını dikkatlice okuyunuz.

Güvenlik talimatlarına uyulmaması durumunda hayati tehlike oluşabilir.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz. Bağlı cihazların ilgili kullanım kılavuzlarını dikkate alınız.

Güvenlik uyarıları

Bu cihaz 16 yaşından küçük çocuklar, sınırlı fiziksel, zihinsel ve duygusal yeteneklere sahip kişiler ve eksik tecrübe veya bilgi sahibi kişiler tarafından ancak sorumlu bir kişinin denetimi altında olmaları veya kendilerine cihazın güvenli kullanımı ve ortaya çıkabilecek tehlikeler hakkında bilgi verilmiş olması durumunda kullanılabilir. Çocuklar cihazla oynamamalıdır.

Temizlik ve kullanıcı bakımı çocuklar tarafından yapılamaz;

Çalışma sahasına başka kişilerin girmesine izin vermeyiniz.

Çalışma sahasına çocukların ve yetkisiz kişilerin girmesine izin verilmez. Başkalarının lehimleme aletine veya kabloya dokunmasına izin vermeyiniz.

UYARI

Elektrik çarpması

Kendinizi elektrik çarpmasına karşı koruyunuz. Antista-tik çalışan lehimleme aletlerinde tutamak iletkendir.

• Borular, ısıtma elemanları, ocaklar ve buzdolapları gibi topraklanmış parçalarla temastan kaçınız.
• Lehimleme aletini nemli veya ıslak ortamlarda kullanmayınız.
• Akımlı parçalarda çalışmayınız.

UYARI

Yanma tehlikesi

Lehim ucu lehimleme işlemleri sırasında çok sıcak olur. Bu uçlara dokunulması durumunda, yanma tehlikesi söz konusudur. Lehimleme işleminden sonra lehimleme aleti ve iş parçası taşıyıcı hala sıcak.

• Havya aletini kullanmadığında her zaman güvenlikli göze yerleştiriniz. Emniyet altlığını güvenli bir durumda olmasını sağlayınız.
• Sıcakhavya uçlarına dokunmayınız ve yanabilir nesneleri bunlardan uzak tutunuz..
• Lehim ucu değişimi sadece soğuk durumda yapılmalıdır Sıvı lehim malzemesi sebebiyle yanma tehlikesi. Lehim malzemesi sıçramasına karşı kendinizi koruyunuz.
• Yanıklardan korunabilmek için uygun koruma kıyafeti giyiniz. Gözlerinizi koruyunuz ve bir koruyucu gözlük takınız.
• Yapıştırıcılar ile çalışılması sırasında yapıştırıcı üreticisinin özel uyarı notlarına dikkat edilmelidir.

UYARI

Yangın tehlikesi

Lehim aleti veya emniyet altlığının üzerindein örtülmesi yangın tehlikesine neden olur.

• Lehim aleti ve emniyet altlığının üzeri kapatılmamalıdır.
• Sıcak lehimleme aletinin yakınına yanıcı maddeler, sıvılar veya gazlar getirmeyiniz.

Lehimleme aletinizi güvenli bir yerde bulundurunuz.

Kullanılmayan cihazlar ve aletler kuru, yüksek veya kapalı bir yerde, çocukların erişemeyeceği şekilde muhafaza edilmelidir. Kullanılmayan lehim aletlerinin gerilim ve basınç bağlantıları kesilmelidir.

Kabloyu, uygun olmayan amaçlar için kullanmayınız.

Cihazı asla kablosundan tutarak taşımayınız. Kabloyu, soketi prizden çekmek için kullanmayınız. Kabloyu sıcaklık, yağ ve kesici kenarlardan koruyunuz

Dikkatli olunuz. Çalışmalar sırasında dikkatli olunuz. Özenli çalışınız. Konsantre olamadığınız zaman lehimleme aletini kullanmayınız.

Normal olmayan tutuşlardan kaçınız. İş alanınızı ergonomik olarak düzenleyiniz. Çalışmalar sırasında tutma hatalarından kaçınız, tutma hataları hasarlara neden olur.

Lehimleme aleti sadece teknik olarak uygun durumlarda çalıştırılmalıdır. Koruma tertibatları çıkarılmamalı veya devre dışı bırakılmamalıdır.

Arızalar ve hatalar derhal giderilmelidir. Cihazın / aletin her kullanımından önce koruma tertibatlarının sorunsuz ve düzgün çalıştığından emin olunmalıdır. Hareketli parçalar sorunsuz çalışma, sıkışma veya hasarlı olma bakımından kontrol edilmelidir. Tüm parçalar doğru şekilde monte edilmiş olmalı ve cihazın sorunsuz şekilde çalışması için gereken tüm koşulları karşılamalıdır.

Doğru aletleri kullanınız. Sadece aksesuar listesinde bulunan veya üretici tarafından onaylanan aksesuarları ve ilave cihazları kullanınız. WELLER aksesuarlarını veya ilave cihazlarını sadece orijinal WELLER cihazlarında kullanınız. Başka aletlerin ve aksesuarların kullanılması durumunda, yaralanma tehlikesi söz konusu olabilir.

Aleti emniyete alınız. İşlenen parçayı sabitlemek için germe tertibatları kullanınız.

Lehim dumanı emme sistemi kullanınız. Lehim dumanı emme sistemlerinin bağlantısı için bazı tertibatlar varsa bunların bağlı olduğundan ve doğru biçimde kullanıldığından emin olunuz.

Lehimleme

Kullanılan her bir Weller besleme ünitesine ait kullanım kılavuzunu okuyun ve dikkate alın.

Yalnızca orijinal Weller havya uçlarını kullanınız!

Havya uçlarının kullanılması

• İlk ısıtma işleminden önce, lehimlenebilir seçmeli havya ucunu lehim ile ıslatınız. Bu işlem, havya ucunda depolanmadan kaynaklanan oksit katmanlarını ve düzensizlikleri ortadan kaldırır.
• Havya aralarında ve havya çubuğunu yerleştirmeden önce havya ucunun iyice kalaylanmış olduğundan emin olunuz.
• Çok agresif içerikte eritken maddeler (yumuşaticılar) kullanmayınız.
• Havya uçlarının her zaman usulüne uygun konumda olmasına dikkat ediniz.
• Mümkün olduğunca düşük bir çalışma sıcaklığı seçiniz.
• Uygulama için mümkün olan en büyük havya ucu formunu kullanınız Yaklaşık hesap: Yakl. havya (lehim) döşegi büyüklüğünde.
• Havya ucunu iyice kalaylayarak, havya ucu ile havya noktası arasında geniş bir ısı aktarımının olmasını sağlayınız.
• Uzun süreli çalışma molalarında, havya sistemini kapatınız veya kullanılmadığında aletin sıcaklığını düşüren Weller fonksiyonunu devreye sokunuz.
• Havya çubukları uzun süre kalacaksa uçlarını lehim ile ıslatınız.
• Lehimi havya ucuna değil, doğrudan havya yerine uygulayınız.
• Havya ucuna mekanik güç uygulamayınız.

Kullanim

Lehim telini sadece kullanım kılavuzunda belirtilen amaca uygun olarak lehimlemek veya lehim çözmek için, burada belirtilen koşullara uygun olarak kullanınız.

Havya çubuğu yalnızca Weller besleme üniteleri ile çalıştırılmalıdır.

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir. Neme ve doğrudan gelen güneş ışınlarına karşı korunmalıdır.

Kullanıcı grupları

Farklı düzeyde riskler ve tehlike potansiyelleri nedeniyle bazı çalışma adımları sadece eğitimli uzmanlar tarafından yürütülebilir.

Çalışma adımı Kullanıcı grupları
Lehim parametresi bilgisi Teknik eğitimli uzman personel
Elektrikli yedek parçaların değiştirilmesi	Uzman elektrik teknisyeni
Bakım aralıkları bilgisi Güvenlik uzmanı
KullanımFiltre değişimi	Uzman olmayan çalışan
KullanımFiltre değişimiElektrikli yedek parçaların değiştirilmesi	Teknik eğitim gören-ler, eğitimli uzmanların gözetiminde ve talimatıyla çalışabilir

temizliği ve bakımı

UYARI

Aletin kendinde bir çalışma yapmadan önce fişi prizden çekin. Cihazın soğumasını bekleyin.

Düzenli olarak bağlı olan tüm kabloları ve hortumları kontrol ediniz.. Hasarlı elektrikli el aletleri derhal kullanım dışı bırakılmalıdır.

Havya uçları sadece soğuk oldukları durumlarda değiştirilmelidir.

Havya aleti kapalı durumdayken, havya ucu soğuyana kadar en az üç dakika güvenlik gözünde kalmalıdır. LED durum göstergesi kapalı olmalıdır.

Havya ucunun ve ıstıma elemanının ısı aktarma yüzeyleri temiz tutulmalıdır. Isıtma elemanı lehim ile temas etmemelidir.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirilldiği taktirde iptal olur.

Lütfen adresinden bilgi alınız

www.weller-tools.com.

Teknik Veriler

Havya çubuğu WTP 90
Sıcaklık sahası (°C / °F) 50-450 / 150-850
Güç tüketimi	(W)	90
Şebeke gerilimi	(V AC)	24
Isıtma süresi	(s)	5
(50°C'den 350°C'ye)
(120°F'den 660°F'ye)
Uç ailesi XNT, XH
Besleme ünitesi WT 1, WT 1H

Teknik değişiklik yapma hakkı saklıdır!

Isı tutumu

Lehim aleti entegre bir kullanım sensörüne sahiptir. Bu sensör üzerinden otomatik devre dışı bırakma fonksiyonu ayarlanabilir (bekleme). Ayarları, ilgili istasyon kullanım kılavuzunda bulunabilir.

Semboller

Dikkat!

Uyari! Yanma tehlikesi

Kullanım kılavuzu mutlaka okunmalıdır!

CE işareti

Britanya uyumluluk işareti

imha etme

Elektrikli el aletlerini evdeki çöp kutusuna atmayınız! Kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EU Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre sartlarına uygun bir sekilde tekrar değerlendirmeye gönderilmelidir.
