DAP 90 - Poste à souder Weller - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à souder
Marque	Weller
Modèle	DAP 90
Catégorie	Poste à souder
Plage de température	50-450 °C (150-850 °F)
Puissance absorbée	90 W
Tension réseau	24 V AC
Temps de montée en température (50°C à 350°C)	5 s
Type de panne compatible	XNT, XH
Unités d'alimentation compatibles	WT 1, WT 1H
Utilisation conforme	Soudage et dessoudage, uniquement avec unités d'alimentation Weller, en intérieur à température ambiante
Groupes d'utilisateurs	Spécialistes formés (paramètres), électriciens (réparations), non-spécialistes (commande, changement de filtre, changement de panne)
Sécurité	Protection contre choc électrique (éviter contact avec pièces mises à la terre), risque de brûlures (panne chaude, étain liquide), risque d'incendie (ne pas couvrir, éloigner objets inflammables)
Entretien	Nettoyer surfaces de transfert thermique, remplacer les pannes uniquement à froid, contrôle régulier des câbles, réparations par personnel formé Weller
Garantie	12 mois contre vices de fabrication (sauf droits légaux)
Symboles	Attention, risque de brûlures, lire la notice, CE, UKCA
Élimination des déchets	Ne pas jeter aux ordures ménagères, recyclage conforme DEEE (2012/19/EU)
Accessoires	Utiliser uniquement des accessoires WELLER d'origine (pannes, supports, etc.)

FOIRE AUX QUESTIONS - DAP 90 Weller

Quelle est la plage de température du fer à souder DAP 90 ?

La plage de température est de 50 à 450 °C (150 à 850 °F), réglable via l'unité d'alimentation compatible.

Puis-je utiliser le DAP 90 avec n'importe quelle station Weller ?

Non, le DAP 90 est compatible uniquement avec les unités d'alimentation WT 1 et WT 1H de Weller.

Comment changer la panne du DAP 90 ?

Assurez-vous que le fer à souder est froid, puis retirez l'ancienne panne et insérez une nouvelle panne originale Weller (type XNT ou XH). Serrez correctement.

Le DAP 90 dispose-t-il d'une fonction d'arrêt automatique ?

Oui, le fer à souder possède un capteur d'utilisation. L'arrêt automatique (stand-by) se règle via l'unité d'alimentation. Consultez la notice de la station.

Quelles sont les consignes de sécurité essentielles ?

Évitez tout contact avec des pièces mises à la terre, ne travaillez pas sur des pièces sous tension, ne touchez pas la panne chaude, utilisez des lunettes de protection, et ne couvrez jamais l'appareil ou le support.

Comment entretenir le DAP 90 ?

Maintenez propres les surfaces de transfert thermique, remplacez les pannes uniquement à froid, vérifiez régulièrement les câbles, et confiez les réparations à un personnel formé par Weller.

Quelle est la puissance du DAP 90 ?

La puissance absorbée est de 90 W.

Combien de temps faut-il pour que le fer à souder atteigne la température de travail ?

Le temps de montée de 50°C à 350°C est d'environ 5 secondes.

Puis utiliser des pannes non Weller ?

Non, utilisez uniquement des pannes originales WELLER de type XNT ou XH pour garantir la sécurité et les performances.

Que faire en cas de dysfonctionnement ?

Débranchez immédiatement l'appareil, laissez refroidir, et contactez un service agréé Weller. Les réparations doivent être effectuées uniquement par du personnel formé par Weller.

MODE D'EMPLOI DAP 90 Weller

FR Traduction de la notice originale

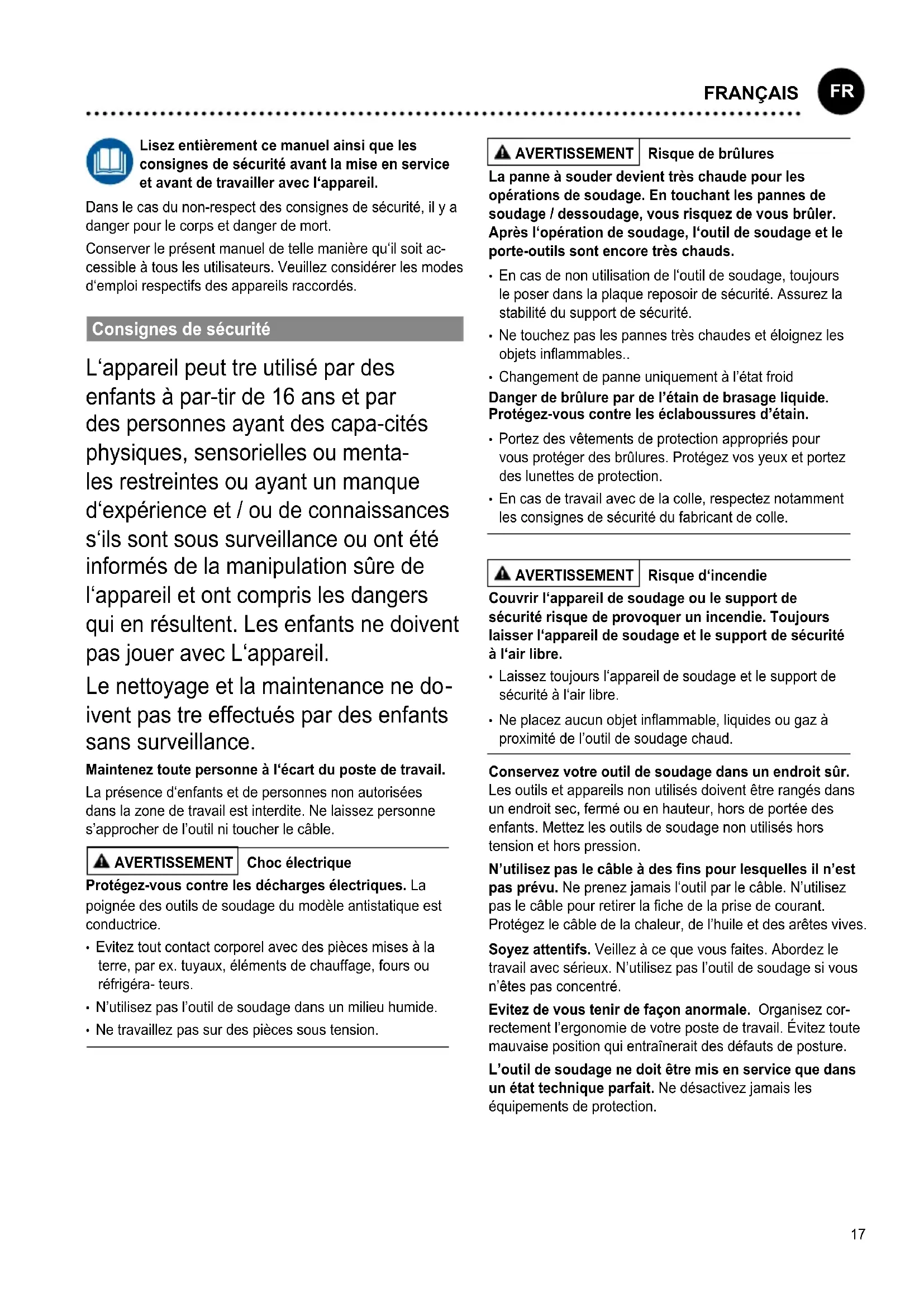

Lisez entièrement ce manuel ainsi que les consignes de sécurité avant la mise en service et avant de travailler avec l'appareil.

Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort.

Conserver le présent manuel de telle manière qu'il soit accessible à tous les utilisateurs. Veuillez considérer les modes d'emploi respectifs des appareils raccordés.

Consignes de sécurité

L'appareil peut tre utilisé par des enfants à par-tir de 16 ans et par des personnes ayant des capa-cités physiques, sensorielles ou mentales restreintes ou ayant un manque d'expérience et / ou de connaissances s'ils sont sous surveillance ou ont été informés de la manipulation sûre de l'appareil et ont compris les dangers qui en résultent. Les enfants ne doivent pas jouer avec L'appareil.

Le nettoyage et la maintenance ne doivent pas tre effectués par des enfants sans surveillance.

Maintenez toute personne à l'écart du poste de travail.

La présence d'enfants et de personnes non autorisées dans la zone de travail est interdite. Ne laissez personne s'approcher de l'outil ni toucher le câble.

AVERTISSEMENT

Choc électrique

Protégez-vous contre les décharges électriques. La poignée des outils de soudage du modèle antistatique est conductrice.

• Evitez tout contact corporel avec des pièces mises à la terre, par ex. tuyaux, éléments de chauffage, fours ou réfrigéra-teurs.
• N'utilisez pas l'outil de soudage dans un milieu humide.
• Ne travaillez pas sur des pièces sous tension.

AVERTISSEMENT

Risque de brûlures

La panne à souder devient très chaude pour les opérations de soudage. En touchant les pannes de soudage / dessoudage, vous risquez de vous brûler. Après l'opération de soudage, l'outil de soudage et le porte-outils sont encore très chauds.

• En cas de non utilisation de l'outil de soudage, toujours le poser dans la plaque reposoir de sécurité. Assurez la stabilité du support de sécurité.
• Ne touchez pas les pannes très chaudes et éloignez les objets inflammables..
• Changement de panne uniquement à l'état froid Danger de brûlure par de l'étain de brasage liquide. Protégez-vous contre les éclaboussures d'étain.
• Portez des vêtements de protection appropriés pour vous protéger des brûlures. Protégez vos yeux et portez des lunettes de protection.
• En cas de travail avec de la colle, respectez notamment les consignes de sécurité du fabricant de colle.

AVERTISSEMENT

Risque d'incendie

Couvrir l'appareil de soudage ou le support de sécurité risque de provoquer un incendie. Toujours laisser l'appareil de soudage et le support de sécurité à l'air libre.

• Laissez toujours l'appareil de soudage et le support de sécurité à l'air libre.
• Ne placez aucun objet inflammable, liquides ou gaz à proximité de l'outil de soudage chaud.

Conservez votre outil de soudage dans un endroit sûr. Les outils et appareils non utilisés doivent être rangés dans un endroit sec, fermé ou en hauteur, hors de portée des enfants. Mettez les outils de soudage non utilisés hors tension et hors pression.

N'utilisez pas le câble à des fins pour lesquelles il n'est pas prévu. Ne prenez jamais l'outil par le câble. N'utilisez pas le câble pour retirer la fiche de la prise de courant. Protégez le câble de la chaleur, de l'huile et des arêtes vives.

Soyez attentifs. Veillez à ce que vous faites. Abordez le travail avec sérieux. N'utilisez pas l'outil de soudage si vous n'êtes pas concentré.

Evitez de vous tenir de façon anormale. Organisez correctement l'ergonomie de votre poste de travail. Évitez toute mauvaise position qui entraînerait des défauts de posture.

L'outil de soudage ne doit être mis en service que dans un état technique parfait. Ne désactivez jamais les équipements de protection.

Les défauts et dérangements doivent être éliminés immédiatement. Avant toute utilisation de l'outil / appareil, inspectez avec soin le fonctionnement correct et conforme des équipements de protection. Assurez-vous que les pièces en mouvement fonctionnent correctement et ne se coïncent pas et que toutes les pièces sont en bon état. Toutes les pièces doivent être montées correctement et toutes les conditions remplies afin de pouvoir garantir le fonctionnement impeccable de l'outil.

Servez-vous d'un outil adapté. Utilisez uniquement des accessoires ou outils auxiliaires indiqués dans la liste d'accessoires ou certifiés par le fabricant. Utilisez les accessoires ou outils auxiliaires WELLER uniquement sur des appareils WELLER d'origine. L'utilisation d'autres outils ou accessoires peut entraîner un risque de blessure.

Fixez l'outil. Utilisez des dispositifs de fixation pour maintenir l'outil.

Prévoyez une aspiration des fumées. Si un dispositif a été prévu pour le branchement d'aspirations des fumées, veillez à ce qu'il soit branché et correctement utilisé.

Soudage

Veuillez lire et respecter le mode d'emploi de l'unité d'alimentation Weller utilisée.

N'utiliser que des pannes à souder originales WELLER !

Traitement des pannes

• Lors de la première mise en température, étamer la panne pour supprimer les couches d'oxyde et les impuretés dues au stockage.
• Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s'assurer que la panne est bien étamée.
• Ne pas utiliser de flux trop agressif.
• Toujours s'assurer que la panne est bien fixée.
• Choisir une température de travail aussi basse que possible.
• Choisir la forme de panne la plus grande possible pour l'application Règle de base : env. aussi grande que la soudure à réaliser.
• Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la panne.
• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non utilisation.

• Enduire la panne de matériau d'apport de soudage avant de déposer le fer à souder pendant une période prolongée.

• Déposer directement la soudure sur le point de soudage et non sur la panne.

• Ne pas user de force mécanique sur la panne.

Utilisation Conforme Aux Prescriptions

Utiliser le fer à souder uniquement conformément au but indiqué dans le manuel d'utilisation, pour le soudage et le dessoudage dans les conditions indiquées ici.

Utilisez le fer à souder uniquement avec les unités d'alimentation Weller.

Cet appareil peut uniquement être utilisé à la température ambiante et dans des pièces fermées. Protégez de l'humidité et des rayons directs du soleil.

Groupes d'utilisateurs

En raison des risques et dangers d'importance différente, seuls des spécialistes formés sont autorisés à exécuter certaines étapes de travail.

Étape de travail Groupes d'utilisateurs

Spécifications des paramètres de soudage	Spécialiste avec formation technique
Remplacement de pièces de rechange électriques	Électricien
Spécifications des intervalles de maintenance	Spécialiste de la sécurité
CommandeRemplacement du filtre	Non-spécialistes
CommandeRemplacement du filtreRemplacement de pièces de rechange électriques	Apprentis techniques sous l'égide et la surveillance d'un spécialiste qualifié

Entretien et maintenance

AVERTISSEMENT

Toujours extraire la fiche hors de la prise de courant avant d'intervenir sur l'appareil. Laisser refroidir l'outil.

Contrôlez régulièrement tous les câbles et tuyaux.. Retirez tout outil électrique endommagé afin d'empêcher son utilisation.

Ne remplacez les pannes du fer à souder que lorsqu'elles sont froides.

Une fois hors tension, l'outil de soudage doit rester au moins trois minutes dans la plaque reposoir de sécurité, c'est à dire jusqu'à ce que la panne ait refroidi. L'afficheur LED d'état doit être éteint.

Maintenir propres les surfaces de transfert thermique de la panne et du corps de chauffe. L'élément de chauffe ne doit pas entrer en contact avec l'étain.

Seules les personnes formées par Weller sont autorisées à effectuer les réparations.

N'utiliser que des pièces de rechange d'origine.

Garantie

Les réclamations pour vices de fabrication expirent 12 mois après la livraison. Ceci ne s'applique pas aux droits de recours de l'acquéreur d'après le §§ 478, 479 du code civil allemand.

La garantie que nous accordons n'est valable que dans la mesure où la garantie de qualité ou de solidité a fait l'objet d'une confirmation écrite par nos soins et moyennant l'emploi du terme „Garantie“.

La garantie perd toute sa validité en cas d'utilisation non conforme et de manipulations quelconques de la part d'un personnel non qualifié.

Pour plus d'informations, consulter www.weller-tools.com.

Caractéristiques Techniques

Fers à souder WTP 90
Plage de température (°C / °F) 50-450 / 150-850
Puissance absorbée	(W)	90
Tension de réseau	(V AC)	24
Temps de montée en température (de 50°C à 350°C) (de 120°F à 660°F)	(s)	5
Type de panne XNT, XH
Unité d'alimentation WT 1, WT 1H

Sous réserve de modifications techniques !

Comportement de la température

L'outil de soudage dispose d'un capteur d'utilisation interne. Celui-ci permet de régler une fonction automatique d'arrêt (stand-by). Les réglages se trouvent dans la notice d'utilisation de chaque station.

Symboles

Attention!

Avertissement ! Risque de brûlures

Lire la notice d'utilisation !

Signe CE

Marque de conformité britannique

Elimination des déchets

Ne pas jeter les appareils électriques dans les ordures ménagères Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.
