Produkttype	Loddekolbe
Mærke	Weller
Model	DAP 90
Kategori	Loddekolbestation
Temperaturområde	50-450 °C (150-850 °F)
Effektforbrug	90 W
Netspænding	24 V AC
Opvarmningstid (50°C til 350°C)	5 s
Kompatibel spidstype	XNT, XH
Kompatible strømforsyninger	WT 1, WT 1H
Anvendelsesområde	Lodning og aflodning, kun med Weller-strømforsyninger, indendørs ved stuetemperatur
Brugergrupper	Uddannede specialister (indstillinger), elektrikere (reparationer), ikke-specialister (betjening, filterskift, spidsskift)
Sikkerhed	Beskyttelse mod elektrisk stød (undgå kontakt med jordede dele), risiko for forbrændinger (varm spids, flydende tin), brandrisiko (dæk ikke til, hold brændbare genstande væk)
Vedligeholdelse	Rengør varmeoverførselsflader, udskift spidser kun når kolde, kontroller kabler regelmæssigt, reparationer udføres af Weller-uddannet personale
Garanti	12 måneder mod fabrikationsfejl (medmindre lovbestemte rettigheder)
Symboler	Advarsel, risiko for forbrændinger, læs vejledningen, CE, UKCA
Bortskaffelse	Må ikke smides i husholdningsaffald, genbrug i henhold til WEEE (2012/19/EU)
Tilbehør	Brug kun originale WELLER-tilbehør (spidser, holdere osv.)

Ofte stillede spørgsmål - DAP 90 Weller

Hvad er temperaturområdet for DAP 90 loddekolben?

Temperaturområdet er 50 til 450 °C (150 til 850 °F), justerbart via den kompatible strømforsyning.

Kan jeg bruge DAP 90 med en hvilken som helst Weller station?

Nej, DAP 90 er kun kompatibel med Weller strømforsyninger WT 1 og WT 1H.

Hvordan skifter jeg spidsen på DAP 90?

Sørg for at loddekolben er kold, fjern derefter den gamle spids og indsæt en ny original Weller spids (type XNT eller XH). Spænd korrekt.

Har DAP 90 en automatisk slukningsfunktion?

Ja, loddekolben har en bevægelsessensor. Automatisk slukning (stand-by) indstilles via strømforsyningen. Se stationsvejledningen.

Hvad er de vigtigste sikkerhedsinstruktioner?

Undgå kontakt med jordede dele, arbejd ikke på spændingsførende dele, rør ikke ved den varme spids, brug beskyttelsesbriller, og dæk aldrig enheden eller holderen.

Hvordan vedligeholdes DAP 90?

Hold varmeoverførselsflader rene, udskift spidser kun når kolde, kontroller kabler regelmæssigt, og overlad reparationer til Weller-uddannet personale.

Hvad er effekten på DAP 90?

Effektforbruget er 90 W.

Hvor lang tid tager det for loddekolben at nå arbejdstemperatur?

Opvarmningstiden fra 50°C til 350°C er cirka 5 sekunder.

Kan jeg bruge ikke-Weller spidser?

Nej, brug kun originale WELLER spidser af type XNT eller XH for at sikre sikkerhed og ydeevne.

Hvad gør jeg ved funktionsfejl?

Tag straks apparatet ud af stikkontakten, lad det køle af, og kontakt en autoriseret Weller service. Reparationer må kun udføres af Weller-uddannet personale.

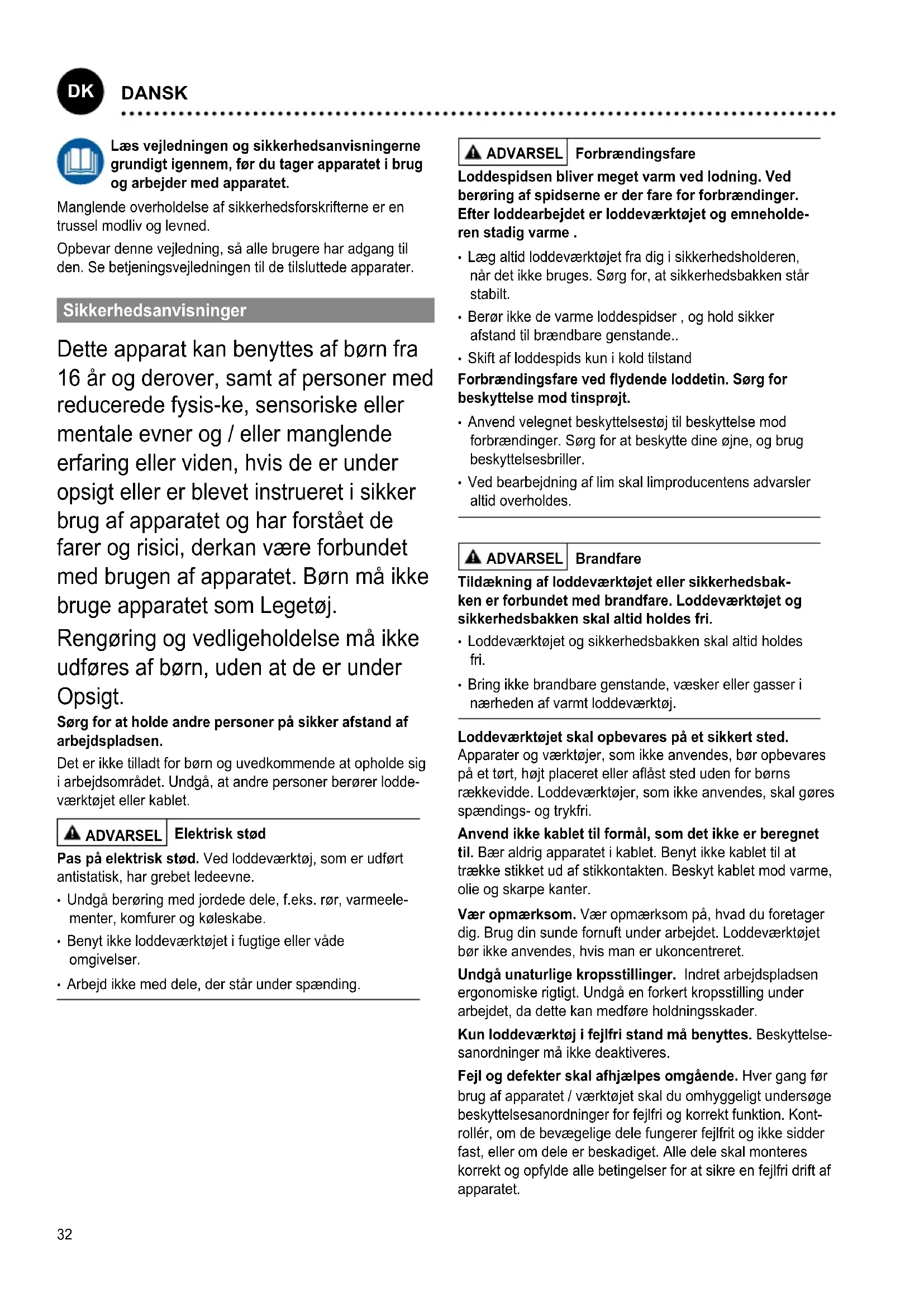

BRUGSANVISNING DAP 90 Weller

DK Oversættelse af den originale brugsanvisning

Säkerhetsanvisningar

Læs vejledningen og sikkerhedsanvisningerne grundigt igennem, før du tager apparatet i brug og arbejder med apparatet.

Manglende overholdelse af sikkerhedsforskrifterne er en trussel modliv og levned.

Opbevar denne vejledning, så alle brugere har adgang til den. Se betjeningsvejledningen til de tilsluttede apparater.

Sikkerhedsanvisninger

Dette apparat kan benyttes af børn fra 16 år og derover, samt af personer med reducerede fysis-ke, sensoriske eller mentale evner og / eller manglende erfaring eller viden, hvis de er under opsigt eller er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, derkan være forbundet med brugen af apparatet. Børn må ikke bruge apparatet som Legetøj.

Rengøring og vedligeholdelse må ikke udføres af børn, uden at de er under Opsigt.

Sørg for at holde andre personer på sikker afstand af arbejdspladsen.

Det er ikke tilladt for børn og uvedkommende at opholde sig i arbejdsområdet. Undgå, at andre personer berører loddeværktøjet eller kablet.

ADVARSEL

Elektrisk stød

Pas på elektrisk stød. Ved loddeværktøj, som er udført antistatisk, har grebet ledeevne.

• Undgå berøring med jordede dele, f.eks. rør, varmeelementer, komfurer og køleskabe.
• Benyt ikke loddeværktøjet i fugtige eller våde omgivelser.
• Arbejd ikke med dele, der står under spænding.

ADVARSEL

Forbrændingsfare

Loddespidsen bliver meget varm ved lodning. Ved berøring af spidserne er der fare for forbrændinger. Efter loddearbejdet er loddeværktøjet og emneholderen stadig varme.

• Læg altid loddeværktøjet fra dig i sikkerhedsholderen, när det ikke bruges. Sørg for, at sikkerhedsbakken står stabilt.
• Berør ikke de varme loddespidser, og hold sikker afstand til brændbare genstande..
• Skift af loddespids kun i kold tilstand
  Forbrændingsfare ved flydende loddetin. Sørg for beskyttelse mod tinsprøjt.
• Anvend velegnet beskyttelsestøj til beskyttelse mod forbrændinger. Sørg for at beskytte dine øjne, og brug beskyttelsesbriller.
• Ved bearbejdning af lim skal limproducentens advarsler altid overholdes.

ADVARSEL

Brandfare

Tildækning af loddeværktøjet eller sikkerhedsbakken er forbundet med brandfare. Loddeværktøjet og sikkerhedsbakken skal altid holdes fri.

• Loddeværktøjet og sikkerhedsbakken skal altid holdes fri.
• Bring ikke brandbare genstande, væsker eller gasser i nærheden af varmt loddeværktøj.

Loddeværktøjet skal opbevares på et sikkert sted.

Apparater og værktøjer, som ikke anvendes, bør opbevares på et tørt, højt placeret eller aflåst sted uden for børns rækkevidde. Loddeværktøjer, som ikke anvendes, skal gøres spændings- og trykfri.

Anvend ikke kablet til formål, som det ikke er beregnet til. Bær aldrig apparatet i kablet. Benyt ikke kablet til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

Vær opmærksom. Vær opmærksom på, hvad du foretager dig. Brug din sunde fornuft under arbejdet. Loddeværktøjet bør ikke anvendes, hvis man er ukoncentreret.

Undgå unaturlige kropsstillinger. Indret arbejdspladsen ergonomiske rigtigt. Undgå en forkert kropsstilling under arbejdet, da dette kan medføre holdningsskader.

Kun loddeværktøj i fejlfri stand må benyttes. Beskyttelsesanordninger må ikke deaktiveres.

Fejl og defekter skal afhjælpes omgående. Hver gang før brug af apparatet / værktøjet skal du omhyggeligt undersøge beskyttelsesanordninger for fejlfri og korrekt funktion. Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder fast, eller om dele er beskadiget. Alle dele skal monteres korrekt og opfylde alle betingelser for at sikre en fejlfri drift af apparatet.

Anvend det rigtige værktøj. Anvend kun tilbehør eller hjælpeudstyr, som fremgår af tilbehørslisten eller er godkendt af producenten. Anvend kun WELLER tilbehør eller hjælpeudstyr til originale WELLER apparater. Hvis du anvender andet værktøj eller tilbehør, kan det medføre fare for personskader for dig.

Sørg for at sikre værktøjet. Anvend spændeanordninger til at holde emnet fast.

Anvend en udsugningsanordning til lodderør. Hvis der er mulighed for tilslutning af udsugningsanordninger til lodderøg, skal du kontrollere, at disse er tilsluttet og anvendes korrekt.

Lodning

Læs og overhold betjeningsvejledningen til den anvendte Weller forsyningsenhed.

Anvend kun originale Weller loddespidser!

Behandling af loddespidser

• Påfør loddemiddel på den selektive og fortinningsbare loddespids ved første opvarmning. Dette fjerner oxidbelægninger og urenheder på loddespidsen, som er opstået i forbindelse med opbevaring.
• Sørg for, at loddespidsen er godt fortinnet før pauser i loddearbeidet og før fralægning af loddekolben.
• Anvend ikke for aggressive flusmidler.
• Sørg altid for, at loddespidserne sidder korrekt.
  • Vælg en så lav arbeidstemperatur som mulig.
• Vælg den størst mulige loddespidsform i forhold til formålet Tommelfingerregel: ca. lige så stor som loddepuden.
• Sørg for varmeoverførsel over en stor flade mellem loddespids og loddested, idet du sørger for at fortinne loddespidsen ordentligt.
• Sluk loddesystemet ved længere pauser i arbejdet, eller anvend Wellers funktion til temperatursænkning, når loddesystemet ikke anvendes.
• Påfør loddemiddel på spidsen, før du lægger loddekolben væk i længere tid.
• Påfør loddemidlet direkte på loddestedet ikke på loddespidsen.
• Undgå at udøve mekanisk kraft på loddespidsen.

Tiltænkt Formål

Anvend udelukkende loddekolben til lodning og aflodning i henhold til brugsvejledningen og under de her nævnte betingelser.

Loddekolben må kun anvendes sammen med Weller forsyningsenhederne.

Dette apparat må kun anvendes ved stuetemperatur og indendørs. Skal beskyttes mod fugt og direkte sollys.

Brugergrupper

På grund af varierende høje risici og potentielle farer må visse arbejdstrin kun udføres af uddannede fagfolk.

Arbejdstrin Brugergrupper
Fastsættelse af loddeparametre	Fagpersonale med teknisk uddannelse
Udskiftning af elektriske af reservedele	Elektriker
Fastsættelse af vedligeholdelsesintervaller	Sikkerhedsrepræsentant
Betjening Filterskift	Lægmænd
Betjening Filterskift Udskiftning af elektriske af reservedele	Tekniske lærlinge under vejledning og opsyn af en uddannet fagmand

Træk stik ud af stikdåsen før alle arbejder på maskinen. Lad apparatet køle af.

Kontrollér regelmæssigt alle tilsluttede kabler og slanger.. Beskadigede elværktøjer skal omgående tages ud af drift. Loddespidser må først udskiftes, når de er kolde.

Loddeværktøjet skal forblive i sikkerhedsholderen i slukket tilstand i mindst 3 minutter, indtil loddespidsen er kølet af. LED-statusindikatoren skal være slukket.

Hold varmeoverføringsfladerne på loddespids og varmelegeme rene. Varmeelementet må ikke komme i kontakt med loddetin.

Reparationer skal udføres af personer, som er uddannet af Weller.

Anvend kun originale reservedele.

Garanti

Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.

Mere information fås på www.weller-tools.com.

Tekniske Data

Loddekolbe WTP 90
Temperaturområde (°C / °F) 50-450 /		150-850
Effektoptagelse	(W)	90
Netspænding	(V AC)	24
Opvarmningstid (s)(50 °C til 350 °C) (120 °Ftil 660 °F)		5
Spidsserie XNT, XH
Forsyningsenhed WT 1, WT 1H

Forbehold for tekniske ændringer!

Temperaturrespons

Loddeværktøjet har en intern brugsregistrering (sensor). Ved hjælp af denne kan der indstilles en automatisk slukningsfunktion (standby). Indstillingerne findes i den pågældende stations-betjeningsvejledning.

Symboler

Bemærk!

Advarsel! Forbrændingsfare

Læs betjeningsvejledningen!

CE-mærke

Britisk konformitetsmærke

Bortskaffelse

Elværktøj må ikke bortskaffes som almindeligt affald! I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt Iværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.
