| Terméktípus | Forrasztópáka |
| Márka | Weller |
| Modell | DAP 90 |
| Kategória | Forrasztóállomás |
| Hőmérséklet-tartomány | 50-450 °C (150-850 °F) |
| Felvett teljesítmény | 90 W |
| Hálózati feszültség | 24 V AC |
| Hőmérséklet-emelkedési idő (50°C-tól 350°C-ig) | 5 s |
| Kompatibilis fej típusa | XNT, XH |
| Kompatibilis tápellátási egységek | WT 1, WT 1H |
| Rendeltetésszerű használat | Forrasztás és kiforrasztás, kizárólag Weller tápellátási egységekkel, beltéren, szobahőmérsékleten. |
| Felhasználói csoportok | Képzett szakemberek (beállítások), villanyszerelők (javítások), nem szakemberek (kezelés, szűrőcsere, fejcsere) |
| Biztonság | Áramütés elleni védelem (kerülje a földelt részekkel való érintkezést), égési sérülés veszélye (forró fej, folyékony ón), tűzveszély (ne takarja le, tartsa távol a gyúlékony tárgyakat) |
| Karbantartás | Tisztítsa meg a hőátadó felületeket, a fejeket csak hidegen cserélje, rendszeres kábelellenőrzés, javítások Weller által képzett személyzet által |
| Garancia | 12 hónap gyártási hibákra (a törvényes jogok sérelme nélkül) |
| Szimbólumok | Figyelem, égési sérülés veszélye, olvassa el a használati utasítást, CE, UKCA |
| Hulladékkezelés | Ne dobja a háztartási hulladékba, újrahasznosítás a WEEE (2012/19/EU) szerint |
| Tartozékok | Csak eredeti WELLER tartozékokat használjon (fejek, állványok stb.) |
Gyakran ismételt kérdések - DAP 90 Weller
Felhasználói kérdések a következőről DAP 90 Weller
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét DAP 90 - Weller és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. DAP 90 márka Weller.

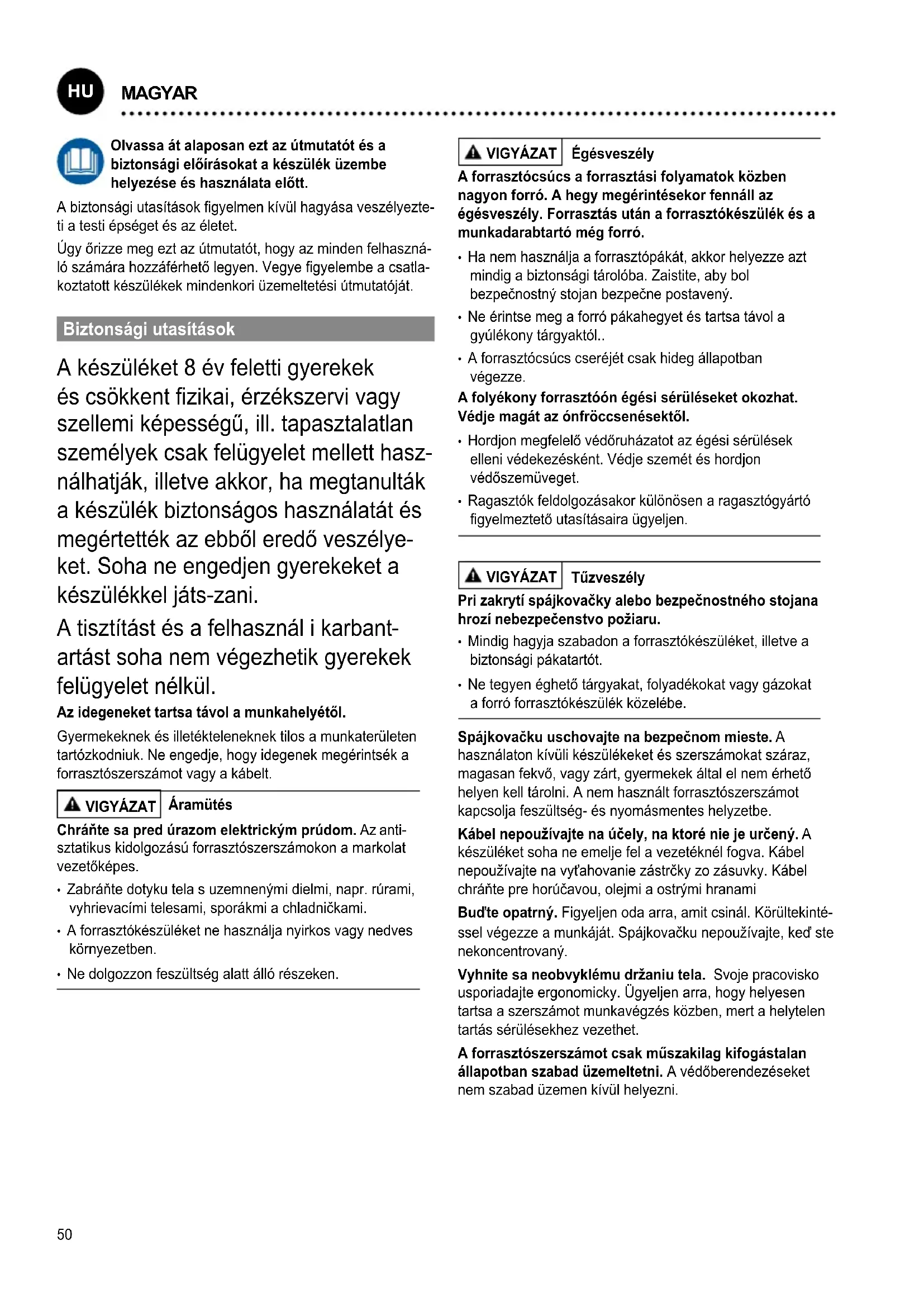

HASZNÁLATI ÚTMUTATÓ DAP 90 Weller
HU Eredeti használati utasítás fordítása
Tüzveszélyt idéz elő, ha letakarja a forrasztókészüléket, illetve a biztonsági pákatartót.
Tartsa a forrasztószerszámot biztonságos helyen.
Ne használja a kábelt olyan célokra, amelyekre az nem alkalmas. Nie wolno przenosić urządzenia trzymając je za kabel. Ne használja a kábelt arra, hogy kihúzza a dugót a csatlakozó aljzatból. Óvja a kábelt hőtől, olajtól és éles szegélyektől.
Olvassa át alaposan ezt az útmutatót és a biztonsági előírásokat a készülék üzembe helyezése és használata előtt.
A biztonsági utasítások figyelmen kívül hagyása veszélyezte- ti a testi épséget és az életet.
Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen. Vegye figyelembe a csatlakoztatott készülékek mindenkori üzemeltetési útmutatóját.
Biztonsági utasítások
A készüléket 8 év feletti gyerekek és csökkent fizikai, érzékszervi vagy szellemi képességű, ill. tapasztalatlan személyek csak felügyelet mellett használhatják, illetve akkor, ha megtanulták a készülék biztonságos használatát és megértették az ebből eredő veszélyeket. Soha ne engedjen gyerekeket a készülékkel játs-zani.
A tisztítást és a felhasznál i karbantartást soha nem végezhetik gyerekek felügyelet nélkül.
Az idegeneket tartsa távol a munkahelyétől.
Gyermekeknek és illetékteleneknek tilos a munkaterületen tartózkodniuk. Ne engedje, hogy idegenek megérintsék a forrasztószerszámot vagy a kábelt.
VIGYÁZAT
Áramütés
Chránte sa pred úrazom elektrickým prúdom. Az anti- sztatikus kidolgozású forrasztószerszámokon a markolat vezetőképes.
- Zabráňte dotyku tela s uzemnenými dielmi, napr. rúrami, vyhrievacími telesami, sporákmi a chladničkami.
- A forrasztókészüléket ne használja nyirkos vagy nedves környezetben.
- Ne dolgozzon feszültség alatt álló részeken.
VIGYÁZAT
Égésveszély
A forrasztócsúcs a forrasztási folyamatok közben nagyon forró. A hegy megérintésekor fennáll az égésveszély. Forrasztás után a forrasztókészülék és a munkadarabtartó még forró.
- Ha nem használja a forrasztópákát, akkor helyezze azt mindig a biztonsági tárolóba. Zaistite, aby bol bezpečnostný stojan bezpečne postavený.
- Ne érintse meg a forró pákahegyet és tartsa távol a gyúlékony tárgyaktól..
- A forrasztócsúcs cseréjét csak hideg állapotban végezze.
A folyékony forrasztóón égési sérüléseket okozhat. Védje magát az ónfröccsenésektől.
- Hordjon megfelelő védőruházatot az égési sérülések elleni védekezésként. Védje szemét és hordjon védőszemüveget.
- Ragasztók feldolgozásakor különösen a ragasztógyártó figyelmeztető utasításaira ügyeljen.
VIGYÁZAT
Tüzveszély
- Mindig hagyja szabadon a forrasztókészüléket, illetve a biztonsági pákatartót.
- Ne tegyen éghető tárgyakat, folyadékokat vagy gázokat a forró forrasztókészülék közelébe.
Spájkovačku uschovajte na bezpečnom mieste. A használaton kívüli készülékeket és szerszámokat száraz, magasan fekvő, vagy zárt, gyermekek által el nem érhető helyen kell tárolni. A nem használt forrasztószerszámot kapcsolja feszültség- és nyomásmentes helyzetbe.
Kábel nepoužívajte na účely, na ktoré nie je určený. A készüléket soha ne emelje fel a vezetéknél fogva. Kábel nepoužívajte na vyt'ahovanie zástrčky zo zásuvky. Kábel chráňte pre horúčavou, olejmi a ostrými hranami
Bud'te opatrný. Figyeljen oda arra, amit csinál. Körültekintéssel végezze a munkáját. Spájkovačku nepoužívajte, keď ste nekoncentrovaný.
Vyhnite sa neobvyklému držaniu tela. Svoje pracovisko usporiadajte ergonomicky. Ügyeljen arra, hogy helyesen tartsa a szerszámot munkavégzés közben, mert a helytelen tartás sérülésekhez vezethet.
A forrasztószerszámot csak műszakilag kifogástalan állapotban szabad üzemeltetni. A védőberendezéseket nem szabad üzemen kívül helyezni.
Az üzemzavarokat és hibákat azonnal el kell háritani. A készülék/szerszám használata előtt gondosan ellenőrizze a védőberendezések hibátlan és megfelelő működését. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e és nem szorulnak-e, vagy nem sérültek-e az alkatrészek. A készülék kifogástalan működésének előfeltétele, hogy az egyes alkatrészek megfelelően legyenek összeszerelve, és megfeleljenek minden feltételnek.
A megfelelő szerszámot használja. Csak a tartozéklistán szereplő vagy a gyártó által engedélyezett tartozékokat vagy kiegészítő eszközöket használja. A WELLER tartozékokat vagy kiegészítő eszközöket csak eredeti WELLER készülékeken használja. Más szerszámok és más tartozékok használata sérülésveszélyt jelenthet az Ön számára.
Biztosítsa a szerszámot. A munkadarab rögzítéséhez használjon befogó szerkezeteket.
Használja a forrasztási füstelsz vót. Ha rendelkezésre állnak a berendezések a forrasztási füst-elszívó csatlakoztatásához, győződjön meg ezek csatlakoztatásáról és helyes használatáról.
Forrasztás
Olvassa el és tartsa be a mindenkori Weller tápegység kezelési útmutatóját.
Csak eredeti Weller forrasztócsúcso- kat használjon!
A pákahegyek kezelése
- Az első felfűtéskor a szelektív és cinezhető forrasztócsúcsot nedvesítse meg forraszanyaggal. Ez eltávolítja a tárolás folyamán kialakult oxidréteget és szennyeződéseket a pákahegyről.
- A forrasztás szüneteiben és a forrasztópáka letétele előtt ügyeljen arra, hogy a forrasztócsúcs jól be legyen kenve forraszanyaggal.
- Ne használjon túl agresszív folyasztószert.
- Mindig ügyeljen a forrasztócsúcsok helyes illeszkedésére.
- A munkahőmérsékletet a lehető legalacsonyabbra válassza.
- Válassza a lehető legnagyobb pákahegyet az alkalmazás-hoz. Ökölszabály: kb. akkorát, mint a forrasztási pont
- Gondoskodjon a forrasztócsúcs és a forrasztási hely közötti nagy felületű hőátadásról azáltal, hogy jól beónozza a forrasztócsúcsot.
- Hosszabb munkaszünetek idejére kapcsolja ki a forrasztóberendezést, vagy használja a Weller-funkciót a hömérséklet csökkentésére.
- Ónozza be a forrasztócsúcsot, mielőtt a forrasztópákát hosszabb időre leteszi.
- A forraszanyagot közvetlenül a forrasztási helyre adagolja, ne a forrasztócsúcsra.
- Ne fejtsen ki mechanikai erőt a forrasztócsúcsra.
Rendeltet sszerű használat
A forrasztópákát kizárólag a használati útmutatóban megadott forrasztási és kiforrasztási célokra használja, az itt megadott feltételek szerint.
A forrasztópáka csakis a Weller tápegységeivel használható. Ez a készülék csak szobahőmérsékleten és beltérben használható. Óvja nedvességtől és közvetlen napsugárzástól.
Felhasználói csoportok
A különböző nagyfokú kockázatok és veszélyforrások miatt egyes munkafolyamatokat csak képzett szakemberek végezhetnek.
| Munkafolyamat Felhasználói csoportok | |
| A forrasztási paraméterek előírásai | Műszaki képzettségű szakszemélyzet |
| Elektromos alkatrészek cseréje | Villamos szakember |
| A karbantartási időintervallumok előírásai | Biztonsági szakember |
| Kezelés Szűrőcsere | Laikusok |
| Kezelés Szűrőcsere Elektromos alkatrészek cseréje | Műszaki tanulók egy kép-zett szakember irányítása és felügyelete mellett |
Ápolás és karbantartás
VIGYÁZAT
Mielőtt bármilyen munkához kezd a g pen, áramtalan - tsa (h zza ki a konnektorból)! Hagyja a berendez st lehülni.
Rendszeresen ellenőrizzen minden csatlakoztatott kábelt és tömlöt.. A hibás villamos szerszámok minden további használatát azonnal fel kell függeszteni.
A pákahegyek csak akkor cserélhetők, ha hidegek.
A forrasztópákának kikapcsolt állapotban legalább 3 percen át a biztonsági pákatartóban kell maradnia, míg a pákahegy lehül. A LED állapotkijelzője legyen kikapcsolva
Tartsa tisztán a pákahegyek és a fűtőelemek hőátadó felületeit. A fűtőelem nem kerülhet érintkezésbe forrasztóönnal.
Csak a Weller által kiképzett személyzet v gezhet jav tásokat a k szül ken.
Csak eredeti WELLER alkatrészeket használjon.
Garancia
A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.
Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.
A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.
További információkért kérjük, látogasson el a weboldalra www.weller-tools.com.
Müszaki Adatok
| Forrasztópáka WTP 90 | ||
| Hőmérséklet-tartomány (°C / °F) 50-450 / 150-850 | ||
| Teljesítményfelvétel | (W) | 90 |
| Hálózati feszültség | (V AC) | 24 |
| Felfűtési idő(50 °C-ról 350 °C-ra) (120°F-ról 660 °F-re) | (s) | 5 |
| Forrasztóhegy-család XNT, XH | ||
| Tápegység WT 1, WT 1H | ||
A müszaki változtatások jogát fenntartjuk!
Hömérséklet viselkedés
A forrasztóeszköz belső használatérzékelővel rendelkezik. Ezen keresztül állítható be az automata kikapcsolási funkció (stand-by). A beállítások az adott állomás üzemeltetési utasításában találhatók.
Szimbólumok
Figyelem!
Vigyázat! Égésveszély
Olvassa el a kezelési útmutatót!
CE-jelölés
Egyesült királyságbeli megfelelőségi jelölés
Ártalmatlanítás
Az elektromos kéziszerszámokat ne dobja a háztartási szemétbe! A használt villamos és elektronikai készülékekrol szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyujteni, és környezetbarát módon újra kell hasznosítani.
