DAP 90 - Lasapparaat Weller - Gratis gebruiksaanwijzing en handleiding

Producttype	Soldeerbout
Merk	Weller
Model	DAP 90
Categorie	Soldeerstation
Temperatuurbereik	50-450 °C (150-850 °F)
Opgenomen vermogen	90 W
Netspanning	24 V AC
Opwarmtijd (50°C tot 350°C)	5 s
Compatibel punttype	XNT, XH
Compatibele voedingseenheden	WT 1, WT 1H
Reglementair gebruik	Solderen en desolderen, alleen met Weller voedingseenheden, binnenshuis bij kamertemperatuur
Gebruikersgroepen	Opgeleide specialisten (instellingen), elektriciens (reparaties), niet-specialisten (bediening, filtervervanging, punt vervangen)
Veiligheid	Bescherming tegen elektrische schokken (contact met geaarde delen vermijden), brandwondenrisico (hete punt, vloeibaar tin), brandgevaar (niet afdekken, brandbare voorwerpen verwijderen)
Onderhoud	Reinig warmteoverdrachtsoppervlakken, vervang punten alleen als ze koud zijn, regelmatig kabelcontrole, reparaties door Weller opgeleid personeel
Garantie	12 maanden tegen fabricagefouten (behalve wettelijke rechten)
Symbolen	Let op, brandwondenrisico, lees de handleiding, CE, UKCA
Afvalverwijdering	Niet bij het huisafval, recycling volgens AEEA (2012/19/EU)
Accessoires	Gebruik alleen originele WELLER accessoires (punten, houders, enz.)

Veelgestelde vragen - DAP 90 Weller

Wat is het temperatuurbereik van de DAP 90 soldeerbout?

Het temperatuurbereik is 50 tot 450 °C (150 tot 850 °F), instelbaar via de compatibele voedingseenheid.

Kan ik de DAP 90 met elk Weller station gebruiken?

Nee, de DAP 90 is alleen compatibel met de Weller voedingseenheden WT 1 en WT 1H.

Hoe vervang ik de punt van de DAP 90?

Zorg dat de soldeerbout koud is, verwijder dan de oude punt en plaats een nieuwe originele Weller punt (type XNT of XH). Draai goed vast.

Heeft de DAP 90 een automatische uitschakelfunctie?

Ja, de soldeerbout heeft een gebruiksensor. De automatische uitschakeling (stand-by) wordt ingesteld via de voedingseenheid. Raadpleeg de handleiding van het station.

Wat zijn de essentiële veiligheidsvoorschriften?

Vermijd contact met geaarde delen, werk niet aan onder spanning staande delen, raak de hete punt niet aan, gebruik een veiligheidsbril en dek het apparaat of de houder nooit af.

Hoe onderhoud ik de DAP 90?

Houd de warmteoverdrachtsoppervlakken schoon, vervang punten alleen als ze koud zijn, controleer regelmatig de kabels, en laat reparaties uitvoeren door Weller opgeleid personeel.

Wat is het vermogen van de DAP 90?

Het opgenomen vermogen is 90 W.

Hoe lang duurt het voordat de soldeerbout de werktemperatuur bereikt?

De opwarmtijd van 50°C tot 350°C is ongeveer 5 seconden.

Kan ik niet-Weller punten gebruiken?

Nee, gebruik alleen originele WELLER punten van het type XNT of XH om veiligheid en prestaties te garanderen.

Wat te doen bij een storing?

Koppel het apparaat onmiddellijk los van het net, laat het afkoelen en neem contact op met een erkende Weller service. Reparaties mogen alleen worden uitgevoerd door Weller opgeleid personeel.

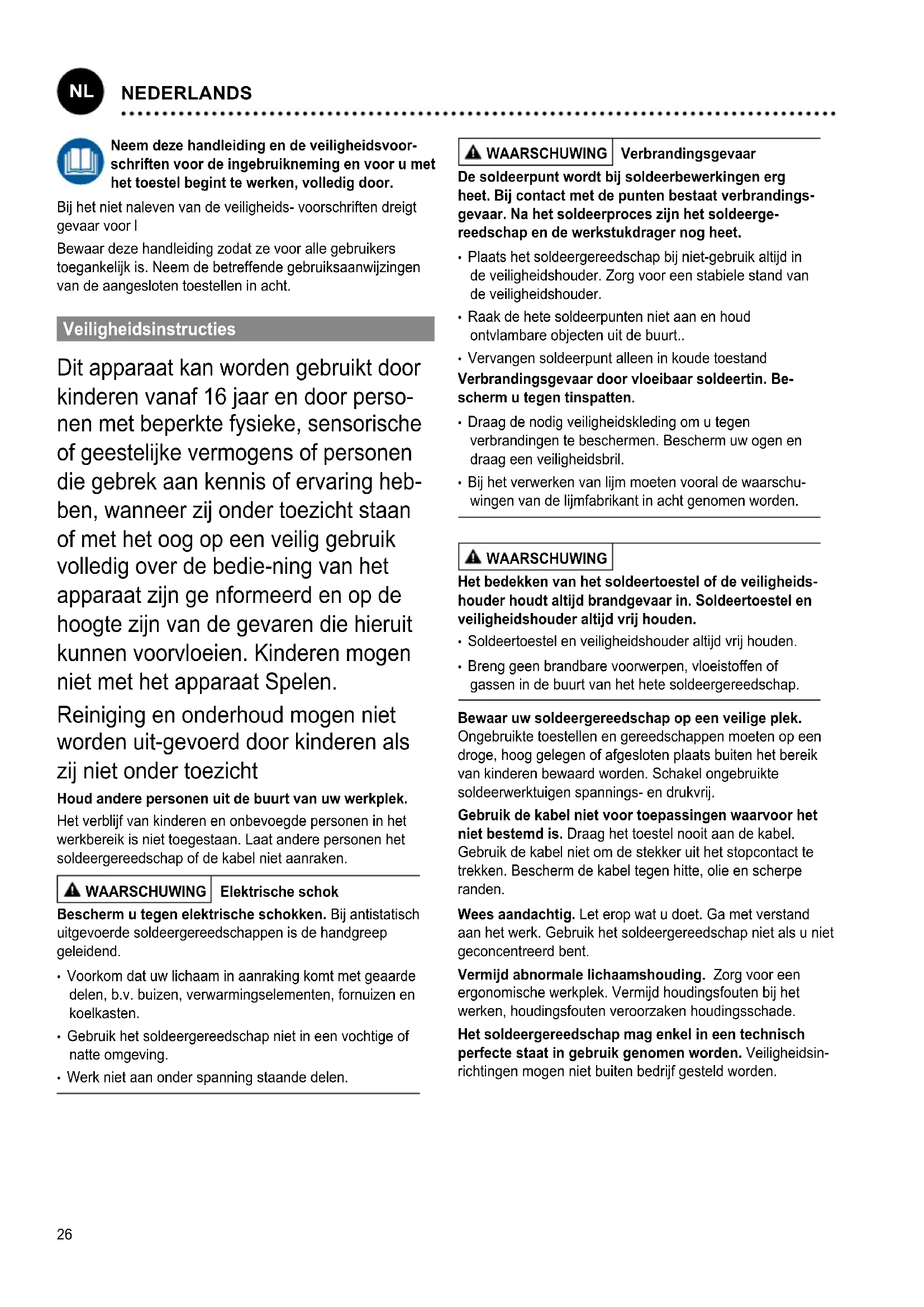

GEBRUIKSAANWIJZING DAP 90 Weller

NL Vertaling van de oorspronkelijke gebruiksaanwijzing

Neem deze handleiding en de veiligheidsvoorschriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door.

Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor I

Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Neem de betreffende gebruiksaanwijzingen van de aangesloten toestellen in acht.

Veiligheidsinstructies

Dit apparaat kan worden gebruikt door kinderen vanaf 16 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, wanneer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinderen mogen niet met het apparaat Spelen.

Reiniging en onderhoud mogen niet worden uit-gevoerd door kinderen als zij niet onder toezicht

Houd andere personen uit de buurt van uw werkplek.

Het verblijf van kinderen en onbevoegde personen in het werkbereik is niet toegestaan. Laat andere personen het soldeergereedschap of de kabel niet aanraken.

WAARSCHUWING

Elektrische schok

Bescherm u tegen elektrische schokken. Bij antistatisch uitgevoerde soldeergereedschappen is de handgreep geleidend.

• Voorkom dat uw lichaam in aanraking komt met geaarde delen, b.v. buizen, verwarmingselementen, fornuizen en koelkasten.
• Gebruik het soldeergereedschap niet in een vochtige of natte omgeving.
• Werk niet aan onder spanning staande delen.

WAARSCHUWING

Verbrandingsgevaar

De soldeerpunt wordt bij soldeerbewerkingen erg heet. Bij contact met de punten bestaat verbrandings- gevaar. Na het soldeerproces zijn het soldeerge- reedschap en de werkstukdrager nog heet.

• Plaats het soldeergereedschap bij niet-gebruik altijd in de veiligheidshouder. Zorg voor een stabiele stand van de veiligheidshouder.
• Raak de hete soldeerpunten niet aan en houd ontvlambare objecten uit de buurt..
• Vervangen soldeerpunt alleen in koude toestand Verbrandingsgevaar door vloeibaar soldeertin. Bescherm u tegen tinspatten.
• Draag de nodig veiligheidskleding om u tegen verbrandingen te beschermen. Bescherm uw ogen en draag een veiligheidsbril.
• Bij het verwerken van lijm moeten vooral de waarschuwingen van de lijmfabrikant in acht genomen worden.

WAARSCHUWING

Het bedekken van het soldeertoestel of de veiligheids- houder houdt altijd brandgevaar in. Soldeertoestel en veiligheidshouder altijd vrij houden.

• Soldeertoestel en veiligheidshouder altijd vrij houden.
• Breng geen brandbare voorwerpen, vloeistoffen of gassen in de buurt van het hete soldeergereedschap.

Bewaar uw soldeergereedschap op een veilige plek.

Ongebruikte toestellen en gereedschappen moeten op een droge, hoog gelegen of afgesloten plaats buiten het bereik van kinderen bewaard worden. Schakel ongebruikte soldeerwerktuigen spannings- en drukvrij.

Gebruik de kabel niet voor toepassingen waarvoor het niet bestemd is. Draag het toestel nooit aan de kabel.

Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe randen.

Wees aandachtig. Let erop wat u doet. Ga met verstand aan het werk. Gebruik het soldeergereedschap niet als u niet geconcentreerd bent.

Vermijd abnormale lichaamshouding. Zorg voor een ergonomische werkplek. Vermijd houdingsfouten bij het werken, houdingsfouten veroorzaken houdingsschade.

Het soldeergereedschap mag enkel in een technisch perfecte staat in gebruik genomen worden. Veiligheidsinrichtingen mogen niet buiten bedrijf gesteld worden.

Storingen en defecten moeten onmiddellijk verholpen worden. Voor elk gebruik van het toestel/werktuig moeten veiligheidsinrichtingen zorgvuldig op hun perfecte en reglementaire werking onderzocht worden. Controleer of de bewegende delen perfect functioneren en niet klemmen en of delen beschadigd zijn. Alle delen moeten juist gemonteerd zijn en aan alle voorwaarden voldoen om het perfecte gebruik van het toestel te garanderen.

Gebruik het juiste werktuig. Gebruik alleen toebehoren of hulptoestellen die in de toebehorenlijst vermeld of door de fabrikant vrijgegeven zijn. Gebruik WELLER toebehoren of hulptoestellen alleen aan originele WELLER-toestellen. Het gebruik van andere werktuigen en ander toebehoren kan verwondingsgevaar voor u betekenen.

Beveilig het werktuig. Gebruik spaninrichtingen om het werkstuk vast te houden.

Gebruik een soldeerrookafzuiging. Als inrichtingen voor het aansluiten van soldeerrookafzuigingen voorhanden zijn, controleer dan of deze aangesloten en juist gebruikt worden.

Solderen

Lees en neem nota van de gebruiksaanwijzing van de gebruikte Weller voedingseenheid.

Alleen originele Weller-soldeerpunten gebruiken!

Behandeling van de soldeerpunten

• Bij het eerste opwarmen de selectieve en vertinbare soldeerpunt met soldeersel nat maken. Dit verwijdert oxidelagen en onreinheden aan de soldeerpunt.
• Bij soldeerpauzes en voor het afleggen van de soldeerbout er altijd op letten dat de soldeerpunt goed vertind is.
• Geen te agressieve vloeimiddelen gebruiken.
• Controleer altijd of de soldeerpunten goed vast zitten.
• Stel de werktemperatuur zo laag mogelijk in.
• Kies de voor de toepassing grootst mogelijke soldeerpuntvorm Vuistregel: ca. zo groot als het soldeerpad.
• Zorg voor een ruime warmteoverdracht tussen soldeerpunt en soldeerplaats door de soldeerpunt goed te vertinnen.
• Schakel bij langere werkonderbrekingen het soldeersysteem uit of gebruik de Weller-functie voor de temperatuurverlaging bij niet-gebruik.
• Gebruik de punt met soldeersol voor u de soldeerbout voor langere tijd neerlegt.
• Doe het soldeersel direct op de soldeerplaats, niet op de soldeerpunt.
• Oefen geen mechanische kracht op de soldeerpunt uit.

Voorgeschreven Gebruik Van Het Systeem

Gebruik de soldeerbout uitsluitend conform de in de gebruiksaanwijzing beschreven bestemming voor het solderen en soldeerruimen onder de hier opgegeven omstandigheden.

De soldeerbout mag alleen met de Weller voedingseenhe- den gebruikt worden.

Dit toestal mag alleen bij kamertemperatuur en in binnen- ruimtes gebruikt worden. Tegen vocht en direct zonlicht beschermen.

Gebruikersgroepen

Wegens verschillend hoge risico's en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.

Handeling Gebruikersgroepen
Opgave van de soldeerparameters	Vakpersoneel met technische opleiding
Vervangen van elektrische reserveonderdelen	Elektrotechnicus
Opgave van onderhouds-intervallen	Veiligheidskracht
BedienenWissel van de filter	Leek
BedienenWissel van de filter	Technische leerling onder leiding en toezicht van een opgeleide vakman
Vervangen van elektrische reserveonderdelen

onderhouden

⚠ WAARSCHUWING

Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Toestel laten afkoelen.

Controleer regelmatig alle aangesloten kabels en slangen.. Beschadigde elektrische gereedschappen onmiddellijk buiten bedrijf stellen.

Soldeerpunten mogen alleen vervangen worden als ze koud zijn.

Het soldeerwerktuig moet in uitgeschakelde toestand minstens 3 minuten in de veiligheidshouder blijven tot de soldeerpunt afgekoeld is. LED-statusindicatie moet uit zijn.

De warmteoverdrachtvlakken van verwarmingselement en soldeerpunt schoon houden. Het verwarmingselement mag niet met soldeertin in contact komen.

Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.

Gebruik alléén origineel toebehoren en originele onderdelen.

Garantie

Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.

Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.

De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.

Gelieve u te informeren op www.weller-tools.com.

Technische Gegevens

Soldeerbout WTP 90
Temperatuurbereik (°C / °F) 50-450 / 150-850
Opgenomen vermogen	(W)	90
Netspanning	(V AC)	24
Opwarmingstijd	(s)	5
(50°C naar 350°C) (120°F naar 660°F)
Puntgroep XNT, XH
Voedingseenheid WT 1, WT 1H

Technische wijzigingen voorbehouden!

Temperatuurgedrag

Het soldeergereedschap beschikt over een interne gebruikssensor. Hiermee kan een automatische uitschakelfunctie ingesteld worden (stand-by). De instellingen zijn in de betreffende stationgebruiksaanwijzingen terug te vinden.

Symbolen

Attentie!

Waarschuwing! Verbrandingsgevaar

Bedieningshandleiding lezen!

CE-teken

Brits symbool van overeenstemming

Afvoer

Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
