DAP 90 - Schweißgerät Weller - Kostenlose Bedienungsanleitung

Produkttyp	Lötkolben
Marke	Weller
Modell	DAP 90
Kategorie	Lötstation
Temperaturbereich	50-450 °C (150-850 °F)
Leistungsaufnahme	90 W
Netzspannung	24 V AC
Aufheizzeit (50°C auf 350°C)	5 s
Kompatible Lötspitzen	XNT, XH
Kompatible Netzteile	WT 1, WT 1H
Bestimmungsgemäße Verwendung	Löten und Entlöten, nur mit Weller-Netzteilen, in Innenräumen bei Raumtemperatur
Benutzergruppen	Geschulte Fachkräfte (Einstellungen), Elektriker (Reparaturen), Nicht-Fachkräfte (Bedienung, Filterwechsel, Spitzenwechsel)
Sicherheit	Schutz vor elektrischem Schlag (Kontakt mit geerdeten Teilen vermeiden), Verbrennungsgefahr (heiße Spitze, flüssiges Lot), Brandgefahr (nicht abdecken, brennbare Gegenstände fernhalten)
Wartung	Wärmeübertragungsflächen reinigen, Spitzen nur im kalten Zustand wechseln, regelmäßige Kabelprüfung, Reparaturen durch Weller-geschultes Personal
Garantie	12 Monate gegen Fabrikationsfehler (gesetzliche Rechte vorbehalten)
Symbole	Achtung, Verbrennungsgefahr, Bedienungsanleitung lesen, CE, UKCA
Entsorgung	Nicht im Hausmüll entsorgen, Recycling gemäß WEEE (2012/19/EU)
Zubehör	Nur originales WELLER-Zubehör verwenden (Spitzen, Halter usw.)

Häufig gestellte Fragen - DAP 90 Weller

Was ist der Temperaturbereich des Lötkolbens DAP 90?

Der Temperaturbereich beträgt 50 bis 450 °C (150 bis 850 °F), einstellbar über das kompatible Netzteil.

Kann ich den DAP 90 mit jeder Weller-Station verwenden?

Nein, der DAP 90 ist nur mit den Weller-Netzteilen WT 1 und WT 1H kompatibel.

Wie wechsle ich die Spitze des DAP 90?

Stellen Sie sicher, dass der Lötkolben kalt ist, entfernen Sie die alte Spitze und setzen Sie eine neue originale Weller-Spitze (Typ XNT oder XH) ein. Ziehen Sie sie richtig fest.

Verfügt der DAP 90 über eine automatische Abschaltfunktion?

Ja, der Lötkolben verfügt über einen Nutzungssensor. Die automatische Abschaltung (Stand-by) wird über das Netzteil eingestellt. Beachten Sie die Anleitung der Station.

Was sind die wesentlichen Sicherheitshinweise?

Vermeiden Sie jeglichen Kontakt mit geerdeten Teilen, arbeiten Sie nicht an unter Spannung stehenden Teilen, berühren Sie nicht die heiße Spitze, tragen Sie eine Schutzbrille und decken Sie niemals das Gerät oder die Halterung ab.

Wie warte ich den DAP 90?

Halten Sie die Wärmeübertragungsflächen sauber, wechseln Sie die Spitzen nur im kalten Zustand, überprüfen Sie regelmäßig die Kabel und überlassen Sie Reparaturen Weller-geschultem Personal.

Wie hoch ist die Leistung des DAP 90?

Die Leistungsaufnahme beträgt 90 W.

Wie lange dauert es, bis der Lötkolben die Arbeitstemperatur erreicht?

Die Aufheizzeit von 50°C auf 350°C beträgt etwa 5 Sekunden.

Kann ich nicht originale Weller-Spitzen verwenden?

Nein, verwenden Sie nur originale WELLER-Spitzen vom Typ XNT oder XH, um Sicherheit und Leistung zu gewährleisten.

Was tun bei einer Störung?

Trennen Sie das Gerät sofort vom Netz, lassen Sie es abkühlen und kontaktieren Sie einen autorisierten Weller-Service. Reparaturen dürfen nur von Weller-geschultem Personal durchgeführt werden.

BEDIENUNGSANLEITUNG DAP 90 Weller

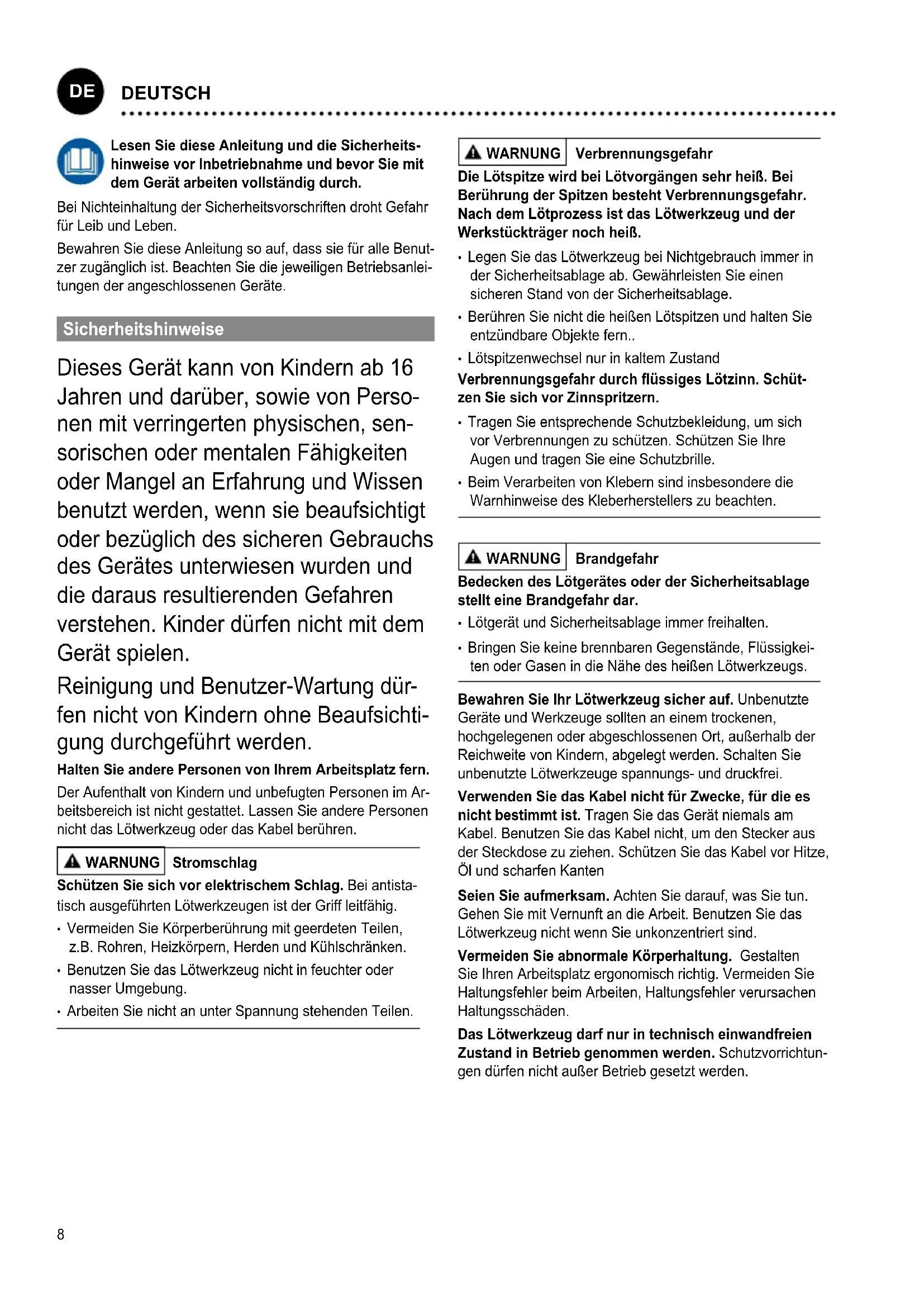

DE Originalbetriebsanleitung

Lesen Sie diese Anleitung und die Sicherheits-hinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch.

Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist. Beachten Sie die jeweiligen Betriebsanleitungen der angeschlossenen Geräte.

Sicherheitshinweise

Dieses Gerät kann von Kindern ab 16 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Halten Sie andere Personen von Ihrem Arbeitsplatz fern.

Der Aufenthalt von Kindern und unbefugten Personen im Arbeitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren.

WARNUNG

Stromschlag

Schützen Sie sich vor elektrischem Schlag. Bei antistatisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

• Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.
• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.
• Arbeiten Sie nicht an unter Spannung stehenden Teilen.

WARNUNG

Verbrennungsgefahr

Die Lötspitze wird bei Lötvorgängen sehr heiß. Bei Berührung der Spitzen besteht Verbrennungsgefahr. Nach dem Lötprozess ist das Lötwerkzeug und der Werkstückträger noch heiß.

• Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.
• Berühren Sie nicht die heißen Lötspitzen und halten Sie entzündbare Objekte fern..
• Lötspitzenwechsel nur in kaltem Zustand Verbrennungsgefahr durch flüssiges Lötzinn. Schützen Sie sich vor Zinnspritzern.
• Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.
• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten.

WARNUNG

Brandgefahr

Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.

• Lötgerät und Sicherheitsablage immer freihalten.
• Bringen Sie keine brennbaren Gegenstände, Flüssigkeiten oder Gasen in die Nähe des heißen Lötwerkzeugs.

Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei.

Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten

Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind.

Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden.

Das Lötwerkzeug darf nur in technisch einwandfreien Zustand in Betrieb genommen werden. Schutzvorrichtungen dürfen nicht außer Betrieb gesetzt werden.

Störungen und Defekte müssen umgehend beseitigt werden. Vor jedem Gebrauch des Geräts / Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten.

Benutzen Sie das richtige Werkzeug. Benutzen Sie nur Zubehör oder Zusatzgeräte, die in der Zubehörliste aufgeführt sind oder vom Hersteller freigegeben sind. Benutzen Sie WELLER Zubehör oder Zusatzgeräte nur an original WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtungen um das Werkstück festzuhalten.

Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrichtungen zum Anschluss von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

Löten

Lesen und beachten Sie die Betriebsanleitung der jeweiligen verwendeten Weller Versorgungseinheit.

Nur Original Weller Lötspitzen verwenden!

Behandlung der Lötspitzen

• Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
• Wählen Sie die Arbeitstemperatur so niedrig wie möglich.
• Wählen Sie die für die Anwendung größtmögliche Lötspitzenform Daumenregel: ca. so groß wie das Lötpad.
• Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Löststelle, indem Sie die Lötspitze gut verzinnen.
• Schalten Sie bei längeren Arbeitspausen das Lötsystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.
• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für längere Zeit ablegen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Bestimmungsgemäße Verwendung

Verwenden Sie den Lötkolben ausschließlich gemäß dem in der Betriebsanleitung angegebenen Zweck zum Löten und Entlöten unter den hier angegebenen Bedingungen.

Der Lötkolben darf nur mit den Weller Versorgungseinheiten betrieben werden.

Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.

Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppen
Vorgabe der Lötparameter F	fachpersonal mit technischer Ausbildung
Auswechseln von elektrischen Ersatzteilen	Elektrofachkraft
Vorgabe von Wartungsin-tervallen	Sicherheitsfachkraft
BedienenFilterwechsel	Laien
BedienenFilterwechselAuswechseln von elektrischen Ersatzteilen	Technische Auszubildende unter Anleitung und Auf-sicht einer ausgebildeten Fachkraft

Pflege und Wartung

WARNING

Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät abkühlen lassen.

Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche.. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen.

Lötspitzen dürfen nur gewechselt werden, wenn sie kalt sind. Das Lötwerkzeug muss in ausgeschaltetem Zustand mindestens 3 Minuten in der Sicherheitsablage verbleiben, bis die Lötspitze abgekühlt ist. LED Status Anzeige muss Aus sein. Die Wärmeübertragungsflächen von Lötspitze und Heizkörper sauber halten. Das Heizelement darf nicht mit Lötzinn in Berührung kommen.

Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

Nur original WELLER-Ersatzteile verwenden

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorgenommen wurden.

Bitte informieren Sie sich unter www.weller-tools.com.

Technische Daten

Lötkolben WTP 90
Temperaturbereich (°C / °F) 50-450 / 150-850
Leistung	(W)	90
Spannung	(V AC)	24
Aufheizzeit (s) (50°C auf 350°C) (120°F auf 660°F)		5
Spitzenfamilie XNT, XH
Versorgungseinheit WT 1, WT 1H

Technische Änderungen vorbehalten!

Temperaturverhalten

Das Lötwerkzeug verfügt über einen internen Nutzungssensor. Über diesen kann eine automatische Abschaltfunktion eingestellt werden (Stand-by). Die Einstellungen sind in der jeweiligen Stations-Betriebsanleitung.

Symbole

Achtung!

Warnung! Verbrennungsgefahr

Betriebsanleitung lesen!

CE-Konformitätszeichen

Britisches Konformitätszeichen

Entsorgung

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
