Tuotetyyppi	Juotin
Merkki	Weller
Malli	DAP 90
Kategoria	Juotosasema
Lämpötila-alue	50-450 °C (150-850 °F)
Tehonkulutus	90 W
Verkkojännite	24 V AC
Lämpötilan nousuaika (50°C - 350°C)	5 s
Yhteensopiva kärkityyppi	XNT, XH
Yhteensopivat teholähteet	WT 1, WT 1H
Mukainen käyttö	Juottaminen ja juotoksen poisto, vain Weller-teholähteiden kanssa, sisätiloissa huoneenlämpötilassa.
Käyttäjäryhmät	Koulutetut asiantuntijat (asetukset), sähköasentajat (korjaukset), ei-asiantuntijat (käyttö, suodattimen vaihto, kärjen vaihto).
Turvallisuus	Sähköiskusuojaus (vältä kosketusta maadoitettuihin osiin), palovammojen vaara (kuuma kärki, sula tina), tulipalon vaara (älä peitä, pidä loitolla syttyvät esineet).
Huolto	Puhdista lämmönsiirtopinnat, vaihda kärjet vain kylmänä, tarkista kaapelit säännöllisesti, korjaukset Weller-koulutetun henkilön toimesta.
Takuu	12 kuukautta valmistusvirheitä vastaan (paitsi lakisääteiset oikeudet).
Symbolit	Huomio, palovammojen vaara, lue ohjeet, CE, UKCA.
Jätteiden hävittäminen	Älä hävitä kotitalousjätteenä, kierrätä WEEE-direktiivin (2012/19/EU) mukaisesti.
Lisävarusteet	Käytä vain alkuperäisiä WELLER-lisävarusteita (kärjet, telineet jne.).

Usein kysytyt kysymykset - DAP 90 Weller

Mikä on DAP 90 -juottimen lämpötila-alue?

Lämpötila-alue on 50–450 °C (150–850 °F), säädettävissä yhteensopivan teholähteen kautta.

Voinko käyttää DAP 90 -laitetta minkä tahansa Weller-aseman kanssa?

Ei, DAP 90 on yhteensopiva vain Wellerin WT 1 ja WT 1H -teholähteiden kanssa.

Kuinka vaihdan DAP 90 -juottimen kärjen?

Varmista, että juotin on kylmä, poista vanha kärki ja aseta uusi alkuperäinen Weller-kärki (tyyppi XNT tai XH). Kiristä kunnolla.

Onko DAP 90 -laitteessa automaattinen sammutustoiminto?

Kyllä, juottimessa on käyttötunnistin. Automaattinen sammutus (valmiustila) säädetään teholähteen kautta. Katso aseman ohjeita.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Vältä kosketusta maadoitettuihin osiin, älä työskentele jännitteellisillä osilla, älä kosketa kuumaa kärkeä, käytä suojalaseja, älä koskaan peitä laitetta tai telinettä.

Kuinka huollan DAP 90 -laitetta?

Pidä lämmönsiirtopinnat puhtaina, vaihda kärjet vain kylmänä, tarkista kaapelit säännöllisesti ja anna korjaukset Weller-koulutetun henkilön tehtäväksi.

Mikä on DAP 90 -laitteen teho?

Tehonkulutus on 90 W.

Kuinka kauan kestää, että juotin saavuttaa työlämpötilan?

Lämpötilan nousuaika 50°C:sta 350°C:een on noin 5 sekuntia.

Voinko käyttää muita kuin Weller-kärkiä?

Ei, käytä vain alkuperäisiä WELLER-kärkiä tyyppiä XNT tai XH turvallisuuden ja suorituskyvyn takaamiseksi.

Mitä tehdä toimintahäiriön sattuessa?

Irrota laite välittömästi verkosta, anna jäähtyä ja ota yhteyttä valtuutettuun Weller-huoltoon. Korjaukset saa tehdä vain Weller-koulutettu henkilö.

KÄYTTÖOHJE DAP 90 Weller

FI Alkuperäisten ohjeiden käännös

Ennen kuin otat tämän laitteen käyttöön ja alat tehdä töitä sen kanssa, lue tämä ohjekirja ja turvallisuusohjeet kokonaisuudessaan läpi.

Turvallisuusmääräysten noudattamatta jättäminen voi uhata henkeä ja elämää.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä. Noudata kulloisiakin kytkettyjen laitteiden käyttöohjeita.

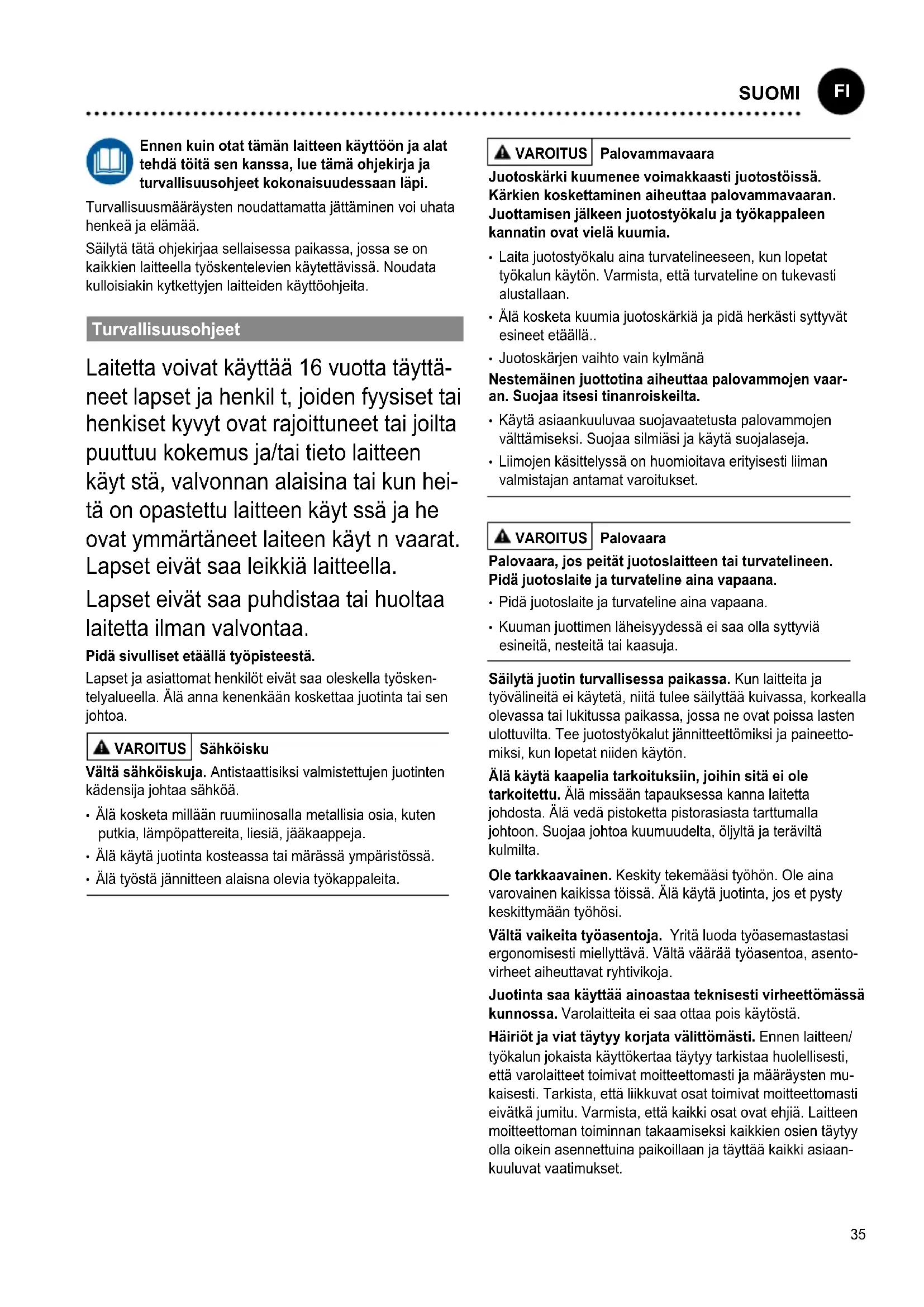

Turvallisuusohjeet

Laitetta voivat käyttää 16 vuotta täyttäneet lapset ja henkil t, joiden fyysiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/tai tieto laitteen käyt stä, valvonnan alaisina tai kun heitä on opastettu laitteen käyt ssä ja he ovat ymmärtäneet laiteen käyt n vaarat. Lapset eivät saa leikkiä laitteella.

Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

Pidä sivulliset etäällä työpisteestä.

Lapset ja asiattomat henkilöt eivät saa oleskella työskentelyalueella. Älä anna kenenkään koskettaa juotinta tai sen johtoa.

VAROITUS

Sähköisku

Vältä sähköiskuja. Antistaattisiksi valmistettujen juotinten kädensija johtaa sähköä.

• Älä kosketa millään ruumiinosalla metallisia osia, kuten putkia, lämpöpattereita, liesiä, jääkaappeja.
• Älä käytä juotinta kosteassa tai märässä ympäristössä.
• Älä työstä jännitteen alaisna olevia työkappaleita.

VAROITUS

Palovammavaara

Juotoskärki kuumenee voimakkaasti juotostöissä. Kärkien koskettaminen aiheuttaa palovammavaaran. Juottamisen jälkeen juotostyökalu ja työkappaleen kannatin ovat vielä kuumia.

• Laita juotostyökalu aina turvatelineeseen, kun lopetat työkalun käytön. Varmista, että turvateline on tukevasti alustallaan.
• Älä kosketa kuumia juotoskärkiä ja pidä herkästi syttyvät esineet etäällä..
• Juotoskärjen vaihto vain kylmänä

Nestemäinen juottotina aiheuttaa palovammojen vaaran. Suojaa itsesi tinanroiskeilta.

• Käytä asiaankuuluvaa suojavaatetusta palovammojen välttämiseksi. Suojaa silmiäsi ja käytä suojalaseja.
• Liimojen käsittelyssä on huomioitava erityisesti liiman valmistajan antamat varoitukset.

VAROITUS

Palovaara

Palovaara, jos peität juotoslaitteen tai turvatelineen. Pidä juotoslaite ja turvateline aina vapaana.

• Pidä juotoslaite ja turvateline aina vapaana.
• Kuuman juottimen läheisyydessä ei saa olla syttyviä esineitä, nesteitä tai kaasuja.

Säilytä juotin turvallisessa paikassa. Kun laitteita ja työvälineitä ei käytetä, niitä tulee säilyttää kuivassa, korkealla olevassa tai lukitussa paikassa, jossa ne ovat poissa lasten ulottuvilta. Tee juotostyökalut jännitteettömiksi ja paineettomiksi, kun lopetat niiden käytön.

Älä käytä kaapelia tarkoituksiin, joihin sitä ei ole tarkoitettu. Älä missään tapauksessa kanna laitetta johdosta. Älä vedä pistoketta pistorasiasta tarttumalla johtoon. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä kulmilta.

Ole tarkkaavainen. Keskity tekemääsi työhön. Ole aina varovainen kaikissa töissä. Älä käytä juotinta, jos et pysty keskittymään työhösi.

Vältä vaikeita työasentoja. Yritä luoda työasemastastasi ergonomisesti miellyttävä. Vältä vääärää työasentoa, asentovirheet aiheuttavat ryhtivikoja.

Juotinta saa käyttää ainoastaa teknisesti virheettömässä kunnossa. Varolaitteita ei saa ottaa pois käytöstä.

Häiriöt ja viat täytyy korjata välittömästi. Ennen laitteen/työkalun jokaista käyttökertaa täytyy tarkistaa huolellisesti, että varolaitteet toimivat moitteettomasti ja määräysten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti eivätkä jumitu. Varmista, että kaikki osat ovat ehjiä. Laitteen moitteettoman toiminnan takaamiseksi kaikkien osien täytyy olla oikein asennettuina paikoillaan ja täyttää kaikki asiaankuuluvat vaatimukset.

Käytä oikeaa työkalua. Käytä vai sellaisia tarvikkeita tai lisälaitteita, jotka on ilmoitettu tarvikelistassa tai joiden käyttöön valmistaja on antanut luvan. Käytä WELLER-tarvikkeita tai lisälaitteista vain alkuperäisissä WELLER-laitteissa. Muiden valmistamien työkalujen ja tarvikkeiden käyttö voi aiheuttaa loukkaantumisvaaran.

Varmista työkalun turvallisuus. Käytä kiinnityslaitteita työkappaleen paikallaan pitämiseen.

Käytä juotossavun poistoimuria. Kun käytettävissä on juotossavun imurin liitäntään tarvittavat varusteet, varmista, että ne on kytketty paikoilleen ja että niitä käytetään oikein.

Juottaminen

Lue kulloinkin käytettävän Wellerin valmistaman -syöttöyksikön käyttöohjekirja ja noudata siinä annettuja ohjeita.

Käytä vain alkuperäisiä Weller-juotoskärkiä!

Juotoskärkien käsittely

• Kostuta ensimmäisen kuumennuksen yhteydessä selektiivinen ja tinattava juotoskärki juotteella. Tämä poistaa juotoskärjestä varastoinnin takia muodostuneet oksidikerrokset ja epäpuhtaudet.
• Huolehdi työtaukojen yhteydessä ja ennen juotoskolvin syrjäänlaittoa siitä, että juotoskärki on tinattu kunnolla.
• Älä käytä liian syövyttäviä juoksutteita.
• Huolehdi aina siitä, että juotoskärjet on kiinnitetty asianmukaisesti paikoilleen.
• Valitse mahdollisimman alhainen käyttölämpötila.
• Valitse mahdollisimman suuri käyttösovellukselle sopiva juotoskärkimuoto Nyrkkisääntönä: suunnilleen niin suuri kuin juotospiste.
• Tinaa juotoskärki kunnolla, niin että lämpö välittyy suurialaisesti juotoskärjen ja juotoskohdan välillä.
• Kytke pitempien työtaukojen yhteydessä juotosjärjestelmä pois päältä tai käytä Weller-toimintoa, joka alentaa lämpötilaa käyttötaukojen ajaksi.
• Kostuta kärki juotteeseen, ennen kuin laitat juotoskolvin pidemmäksi ajaksi säilytykseen.
• Anna juotetta suoraan juotoskohtaan, ei juotoskärjen päälle.
• Älä kohdista mitään mekaanista voimaa juotoskärjelle.

Tarkoituksenmukainen Käyttö

Käytä juotoskolvia yksinomaan käyttöohjekirjassa neuvotulla tavalla juottamiseen ja juotosten irrottamiseen tässä ilmoite-tuilla edellytyksillä.

Juotoskolvia saa käyttää vain Weller -syöttöyksiköiden kanssa.

Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa. Suojaa kosteudelta ja suoralta auringonpaisteelta.

Käyttäjäryhmät

Suuremman onnettomuusvaaran takia joitakin työvaiheita saavat tehdä vain koulutetut ammattihenkilöt.

Työvaihe Käyttäjäryhmät
Juotosparametrien esia-setus	Teknisen koulutuksen omaava ammattihenkilöstö
Sähköisten varaosien vaihto	Sähköasentajat
Huoltovälien esiasetus Turvällisuusammattilaiset
Laitteen käyttöSuodattimen vaihto	Työntekijät
Laitteen käyttöSuodattimen vaihtoSähköisten varaosien vaihto	Teknisen alan oppiso-pimuskoulutettavatkoulutetun ammattilaisen valvonnassa

aseman hoito ja huolto

VAROITUS

Ennen korjaus- ja huoltotöiden aloittamista on pisto- tulppa irrotettava pistorasiasta. Anna laitteen jäähtyä.

Tarkista kaikki kytketyt johdot ja letkut säännöllisin väliajoin.. Poista vialliset sähkötyökalut välittömästi käytöstä.

Juotoskärjet saa vaihtaa vain silloin, kun ne ovat kylmiä.

Juotostyökalu täytyy pitää poiskytkettynä vähintään 3 minuuttia turvatelineessä, kunnes juotoskärki on jäähtynyt. LED-tilanäytön täytyy olla pois päältä.

Pidä juotoskärjen ja kuumennuslaitteen lämmönvälityspinnat puhtaina. Kuumennuselementti ei saa koskettaa juotostinaa.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Käyttäkää ainoastaan alkuperäisiä varaosia.

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Lisätietoja saat osoitteesta

www.weller-tools.com.

Tekniset Arvot

Juotoskolvi WTP 90
Lämpötila-alue (°C / °F) 50-450 / 150-850
Tehonotto	(W)	90
Verkkojännite	(V AC)	24
Kuumenemisaika(50°C:sta 350°C:een)(120°F:sta 660°F:een)	(s)	5
Kärkiperhe XNT, XH
Syöttöyksikkö WT 1, WT 1H

Oikeus teknisiin muutoksiin pidätetään!

Lämpötilan käyttäytyminen

Juotostyökalussa on sisäinen käyttöanturi. Sen välityksellä voidaan säätää automaattinen poiskytkentätoiminto (Standby). Asetukset ovat kulloisenkin aseman käyttöoppaassa.

Symbolit

Huomio!

Varoitus! Palovammavaara

Lue käyttöopas!

CE-merkki

Britannian säännönmukaisuusmerkki

Hävittäminen

Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniik-kalaitteita koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöstävälliseen kierrätykseen.
