DAP 90 - заваръчна машина Weller - Безплатно ръководство за потребителя

Вид продукт	Поялник
Марка	Weller
Модел	DAP 90
Категория	Поялна станция
Температурен диапазон	50-450 °C (150-850 °F)
Консумирана мощност	90 W
Мрежово напрежение	24 V AC
Време за загряване (от 50°C до 350°C)	5 s
Съвместим тип накрайник	XNT, XH
Съвместими захранващи единици	WT 1, WT 1H
Предназначение	Запояване и разпояване, само с захранващи единици Weller, на закрито при стайна температура
Потребителски групи	Обучени специалисти (настройки), електротехници (ремонти), неспециалисти (управление, смяна на филтър, смяна на накрайник)
Безопасност	Защита от токов удар (избягвайте контакт със заземени части), риск от изгаряния (горещ накрайник, течен калай), риск от пожар (не покривайте, дръжте далеч от запалими предмети)
Поддръжка	Почиствайте повърхностите за топлопренасяне, сменяйте накрайниците само когато са студени, редовно проверявайте кабелите, ремонти от обучен персонал на Weller
Гаранция	12 месеца срещу производствени дефекти (освен законни права)
Символи	Внимание, опасност от изгаряния, прочетете инструкцията, CE, UKCA
Изхвърляне на отпадъци	Да не се изхвърля с битови отпадъци, рециклиране съгласно ДЕЕО (2012/19/ЕС)
Аксесоари	Използвайте само оригинални аксесоари WELLER (накрайници, държачи и др.)

Често задавани въпроси - DAP 90 Weller

Какъв е температурният диапазон на поялника DAP 90?

Температурният диапазон е от 50 до 450 °C (150 до 850 °F), регулируем чрез съвместимата захранваща единица.

Мога ли да използвам DAP 90 с която и да е станция на Weller?

Не, DAP 90 е съвместим само със захранващите единици WT 1 и WT 1H на Weller.

Как да сменя накрайника на DAP 90?

Уверете се, че поялникът е студен, след това отстранете стария накрайник и поставете нов оригинален накрайник Weller (тип XNT или XH). Затегнете правилно.

Разполага ли DAP 90 с функция за автоматично изключване?

Да, поялникът има сензор за използване. Автоматичното изключване (stand-by) се настройва чрез захранващата единица. Консултирайте се с ръководството на станцията.

Кои са основните инструкции за безопасност?

Избягвайте всякакъв контакт със заземени части, не работете върху части под напрежение, не докосвайте горещия накрайник, използвайте предпазни очила и никога не покривайте уреда или държача.

Как да поддържам DAP 90?

Поддържайте чисти повърхностите за топлопренасяне, сменяйте накрайниците само когато са студени, редовно проверявайте кабелите и поверете ремонтите на обучен персонал от Weller.

Каква е мощността на DAP 90?

Консумираната мощност е 90 W.

Колко време е необходимо поялникът да достигне работна температура?

Времето за загряване от 50°C до 350°C е около 5 секунди.

Мога ли да използвам накрайници, които не са Weller?

Не, използвайте само оригинални накрайници WELLER тип XNT или XH, за да гарантирате безопасност и производителност.

Какво да направя при неизправност?

Незабавно изключете уреда, оставете го да изстине и се свържете с упълномощен сервиз на Weller. Ремонтите трябва да се извършват само от обучен персонал на Weller.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DAP 90 Weller

BG превод на оригиналната инструкция

RO Traducere a instructiunilor originale

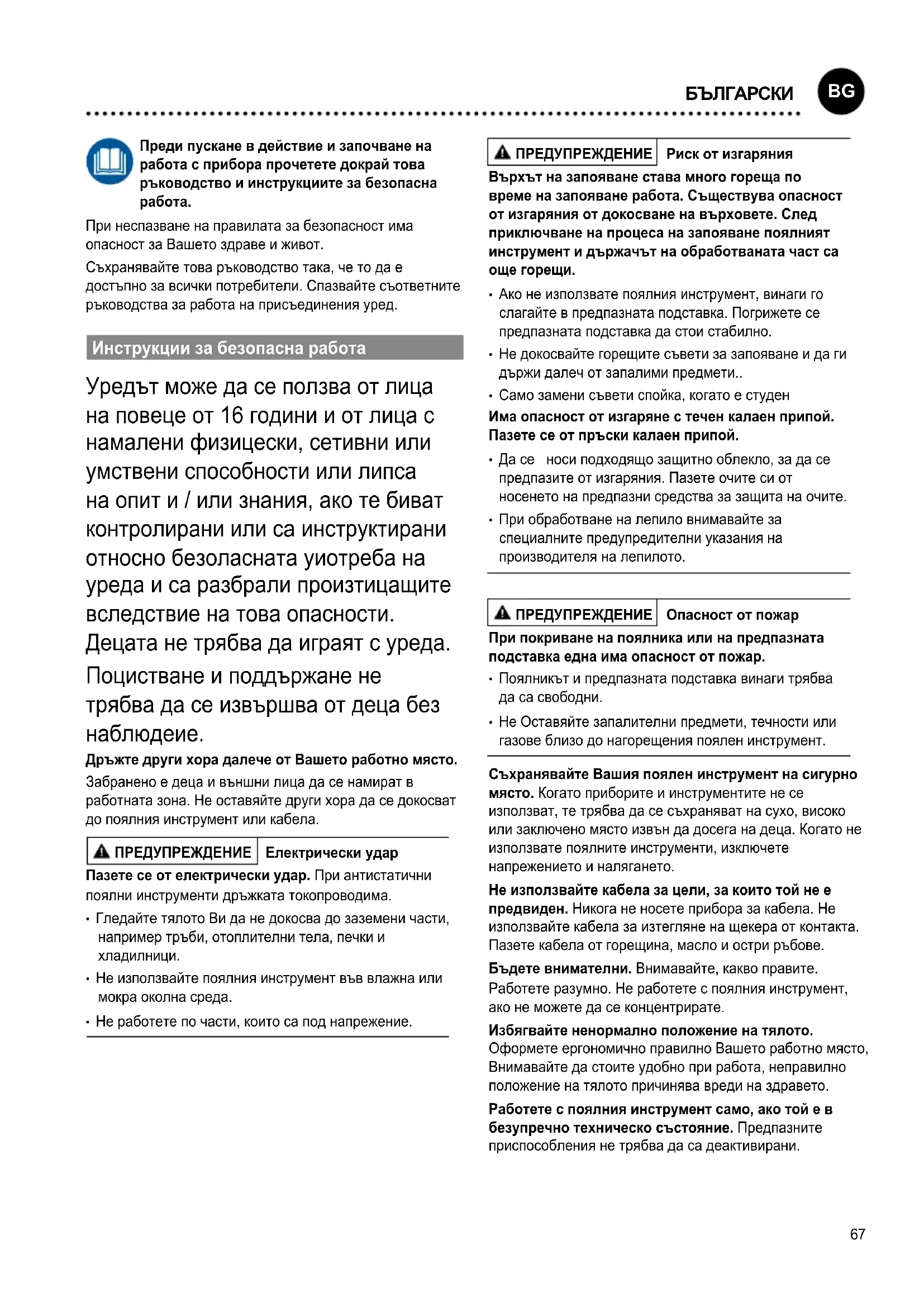

Преди пускане в действие и започване на работа с прибора прочетете докрай това ръководство и инструкциите за безопасна работа.

При неспазване на правилата за безопасност има опасност за Вашето здраве и живот.

Съхранявайте това ръководство така, че то да е достъпно за всички потребители. Спазвайте съответните ръководства за работа на присъединения уред.

Инструкции за безопасна работа

Уредът може да се ползва от лица на повеце от 16 години и от лица с намалени физицески, сетивни или умствени способности или липса на опит и / или знания, ако те биват контролирани или са инструктирани относно безопасната уиотреба на уреда и са разбрали произтицащите вследствие на това опасности.

Децата не трябва да играят с уреда. Поцистване и поддържане не трябва да се извършва от деца без наблюдение.

Дръжте други хора далече от Вашето работно място.

Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела.

ПРЕДУПРЕЖДЕНИЕ

Електрически удар

Пазете се от електрически удар. При антистатични поялни инструменти дръжката токопроводима.

• Гледайте тялото Ви да не докосва до заземени части, например тръби, отоплителни тела, печки и хладилници.
• Не използвайте поялния инструмент във влажна или мокра околна среда.
• Не работаете по части, които са под напрежение.

ПРЕДУПРЕЖДЕНИЕ | Риск от изгаряния

Върхът на запояване става много гореща по време на запояване работа. Съществува опасност от изгаряния от докосване на върховете. След приключване на процеса на запояване поялният инструмент и държачът на обработваната част са още горещи.

• Ако не използвате поялния инструмент, винаги го слагайте в предпазната подставка. Погрижете се предпазната подставка да стои стабилно.
• Не докосвайте горещите съвети за запояване и да ги държи далеч от запалими предмети..
• Само замени съвети спойка, когато е студен

Има опасност от изгаряне с течен калаен припой. Пазете се от пръски калаен припой.

• Да се носи подходящо защитно облекло, за да се предпазите от изгаряния. Пазете очите си от носенето на предпазни средства за защита на очите.
• При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.

ПРЕДУПРЕЖДЕНИЕ | Опасност от пожар

При покриване на поялника или на предпазната подставка една има опасност от пожар.

• Поялникът и предпазната подставка винаги трябва да са свободни.
• Не Оставяйте запалителни предмети, течности или газове близо до нагорещения появлен инструмент.

Съхранявайте Вашия появлен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането.

Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове.

Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате.

Избягвайте ненормално положение на тялото.

Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето.

Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани.

Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора.

Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване.

Подсигурете инструмента. За закрепване на детайла използвайте затегателни устройства.

Използвайте при спояване устройство за изсмукване на дима. Ако има приспособления за присъединяване на устройства за изсмукване на дима, проверете дали те са присъедини и се използват правилно.

запояване

Моля, не забравяйте да прочетете и следвайте инструкциите за експлоатация на вашия Unit Supply Weller.

Използвайте само оригинални Weller съвети запояване!

Обработване на накрайника на поялника

• При първо загряване нанесете тънък слой припой върху избираемия и калайдисваем накрайник на поялника. По такъв начин се свалят натрупаните при съхраняване по накрайника на поялника окисни слоеве и замърсявания.
• Внимавайте при паузи при спояване и при слагане на поялника настрана неговият накрайник да е добре калайдисан.
• Не използвайте прекалено агресивни флюсове.
• Внимавайте винаги за правилния монтаж на накрайника на поялника.
• Изберете колкото се може по-ниска работна температура.

• Изберете за конкретния случай възможно най-голямата форма за накрайника на поялника Ориентировъчно правило: прибл. толкова голям, колкото е спояваната повърхност.

• Погрижете се топлопредаването между накрайника на поялника и мястото на спояване да става на голяма площ, като за тази цел калайдисайте добре накрайника на поялника.

• Преди продължителни паузи между запояване работа, изключете системата за запояване или да използвате функцията Weller да се намали температурата, когато оборудването запояване не е в употреба.
• Преди да оставите поялника за по-продължително време настрана покрийте накрайника с тънък слой припой.
• Нанесете припоя непосредствено на мястото на спояване, а не върха накрайника на поялника.
• Не прилагайте на накрайника на поялника механични усилия.

Използване по предназначение

Използвайте поялника само в съответствие с дадената в ръководството за работа цел за спояване и разпояване според дадените тук условия.

The поялник може да се използва само в комбинация с Weller Supply Units.

Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина.

Потребителски групи

Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал.

Работна операция Потребителски групи
Параметри Default запояване	Обучен специализиран технически персонал
Смяна на електрически резервни части	Електротехник
Интервалите за поддръжка Default	Специалист по безопасност
Работа Смяна на филтъра	Любители
Работа Смяна на филтъра Смяна на електрически резервни части	Ученици в процес на техническо производствено обучение под ръководство и надзор на обучен квалифициран специалист

Обслужване и поддържане

ПРЕДУПРЕЖДЕНИЕ

Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

Проверявайте редовно всички присъединени кабели и маркучи.. Погрижете се незабавно да не се работи с повредени електрически инструменти.

Само замени съветите запояване, когато те са студени. Инструментът за запояване трябва да се остави изключен в останалата част на безопасността в продължение на най-малко 3 минути, докато върхът на запояване се охлади. Индикаторът за LED статус трябва да бъде най-“OFF”.

Дръжте топлообменните повърхности на върха на запояване и отопление елемент чист. Нагревателят не трябва да влизат в контакт с запояване калай.

Ремонтите трябва да се извършват от обучени от Weller лица.

Използвайте само оригинални резервни части на WELLER.

Гаранция

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК.

Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“.

Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации.

Моля информирайте се на адрес www.weller-tools.com.

Технически данни

поялник WTP 90
Температурен диапазон (°C / °F) 50-450 / 150-850
Консумирана мощност (W)	90
Мрежово напрежение (V AC)	24
Време за подгряване (s)(50 °C до 350 °C) (120 °F до 660 °F)	5
Първокласно семейство XNT, XH
Захранващ блок WT 1, WT 1H

Правото за правене на технически изменения остава запазено!

изпълнение Температура

Поялният инструмент има един вътрешен потребителски сензор. С него може да се настрои функцията за изключване (Stand-by). Настройките можете да намерите в „Ръководство за работа“ на съответната станция.

Символи

Внимание!

Прочетете ръководство за експлоатация!

СЕ-знаци

Британски знак за съответствие

Отстраняване като отпадък

Не изхвърляйте електрически инструменти в домакинските отпадъци! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.
