DAP 90 - Suvirinimo aparatas Weller - Nemokama naudojimo instrukcija

Produkto tipas	Lituoklis
Prekės ženklas	Weller
Modelis	DAP 90
Kategorija	Lituoklio stotelė
Temperatūros diapazonas	50-450 °C (150-850 °F)
Sunaudojama galia	90 W
Tinklo įtampa	24 V kintamoji srovė
Temperatūros kilimo laikas (nuo 50°C iki 350°C)	5 s
Suderinamo antgalio tipas	XNT, XH
Suderinami maitinimo blokai	WT 1, WT 1H
Tinkamas naudojimas	Litavimas ir išlitavimas, tik su Weller maitinimo blokais, patalpose kambario temperatūroje
Naudotojų grupės	Apmokyti specialistai (parametrai), elektrikai (remontas), nespecialistai (valdymas, filtro keitimas, antgalio keitimas)
Saugumas	Apsauga nuo elektros smūgio (vengti sąlyčio su įžemintomis dalimis), nudegimo pavojus (karštas antgalis, skystas alavas), gaisro pavojus (neuždengti, laikyti atokiai nuo degių daiktų)
Priežiūra	Valyti šilumos perdavimo paviršius, keisti antgalius tik atvėsus, reguliariai tikrinti laidus, remontą atlikti Weller apmokytas personalas
Garantija	12 mėnesių nuo gamybos defektų (išskyrus įstatymines teises)
Simboliai	Dėmesio, nudegimo pavojus, skaityti instrukciją, CE, UKCA
Atliekų šalinimas	Neišmesti su buitinėmis atliekomis, perdirbti pagal WEEE (2012/19/EB)
Priedai	Naudoti tik originalius WELLER priedus (antgalius, laikiklius ir kt.)

Dažnai užduodami klausimai - DAP 90 Weller

Koks yra DAP 90 lituoklio temperatūros diapazonas?

Temperatūros diapazonas yra nuo 50 iki 450 °C (150 iki 850 °F), reguliuojamas per suderinamą maitinimo bloką.

Ar galiu naudoti DAP 90 su bet kokia Weller stotele?

Ne, DAP 90 suderinamas tik su WT 1 ir WT 1H Weller maitinimo blokais.

Kaip pakeisti DAP 90 antgalį?

Įsitikinkite, kad lituoklis atvėsęs, tada išimkite seną antgalį ir įstatykite naują originalų Weller antgalį (XNT arba XH tipas). Tinkamai priveržkite.

Ar DAP 90 turi automatinio išjungimo funkciją?

Taip, lituoklis turi naudojimo daviklį. Automatinis išjungimas (budėjimo režimas) nustatomas per maitinimo bloką. Žiūrėkite stotelės instrukciją.

Kokios yra pagrindinės saugos instrukcijos?

Venkite kontakto su įžemintomis dalimis, nedirbkite su įtampą turinčiomis dalimis, nelieskite karšto antgalio, naudokite apsauginius akinius ir niekada neuždenkite prietaiso ar laikiklio.

Kaip prižiūrėti DAP 90?

Laikykite švarius šilumos perdavimo paviršius, keiskite antgalius tik atvėsus, reguliariai tikrinkite laidus ir patikėkite remontą Weller apmokytam personalui.

Kokia yra DAP 90 galia?

Sunaudojama galia yra 90 W.

Kiek laiko reikia, kad lituoklis pasiektų darbinę temperatūrą?

Kilimo laikas nuo 50°C iki 350°C yra maždaug 5 sekundės.

Ar galiu naudoti ne Weller antgalius?

Ne, naudokite tik originalius WELLER XNT arba XH tipo antgalius, kad užtikrintumėte saugumą ir veikimą.

Ką daryti gedimo atveju?

Nedelsdami atjunkite prietaisą, leiskite atvėsti ir susisiekite su įgaliotu Weller servisu. Remontą turi atlikti tik Weller apmokytas personalas.

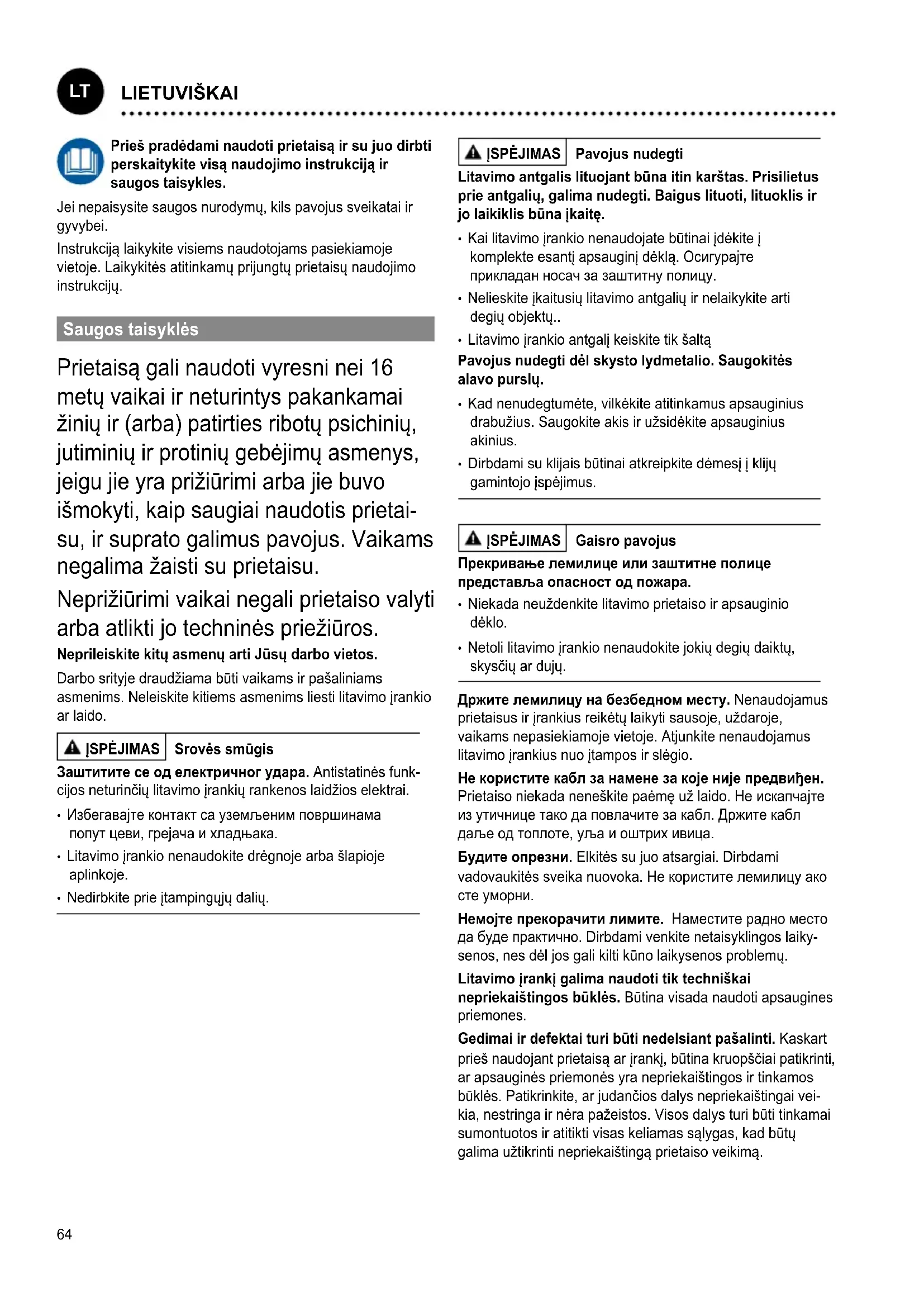

NAUDOJIMO INSTRUKCIJA DAP 90 Weller

LT Originalios instrukcijos vertimas

Saugokitės elektros smūgio. Lodāmuriem, kas ir veidoti antistatiski, rokturis vada strāvu.

• Stenkitės kūno dalimis neliesti įžemintų dalių, pvz., vamzdžių, radiatorių, viryklių ir šaldytuvų.
• Nelietojiet lodāmuru mitrās vai slapjās vietās.
• Nestrādājiet ar dalām, kurām ir pieslēgts spriegums.

BRĪDINĀJUMS

Apdegumu risks

Uždengus litavimo prietaisą arba apsauginį déklą, kyla gaisro pavojus.

Draudžiama laidą naudoti ne pagal paskirtį. Nenesiet ierīci, turot aiz kabeļa. Netraukite kištuko iš kištukinio lizdo, paėmę už laido. Saugokite laidą nuo karščio, alyvos, netraukite per aštrius kraštus.

Bükite atidüs. Rīkojieties uzmanīgi. Darbus veiciet rūpīgi. Nenaudokite litavimo įrankio, kai negalite susikoncentruoti.

Prieš pradėdami naudoti prietaisą ir su juo dirbti perskaitykite visą naudojimo instrukciją ir saugos taisykles.

Jei nepaisysite saugos nurodymų, kils pavojus sveikatai ir gyvybei.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje. Laikykitės atitinkamų prijungtų prietaisų naudojimo instrukcijų.

Saugos taisyklės

Prietaisą gali naudoti vyresni nei 16 metų vaikai ir neturintys pakankamai žinių ir (arba) patirties ribotų psichinių, jutiminių ir protinių gebėjimų asmenys, jeigu jie yra prižiūrimi arba jie buvo išmokyti, kaip saugiai naudotis prietaisu, ir suprato galimus pavojus. Vaikams negalima žaisti su prietaisu.

Neprižiūrimi vaikai negali prietaiso valyti arba atlikti jo techninės priežiūros.

Neprileiskite kitų asmenų arti Jūsų darbo vietos.

Darbo srityje draudžiama būti vaikams ir pašaliniams asmenims. Neleiskite kitiems asmenims liesti litavimo įrankio ar laido.

JSPÈJIMAS

Srovès smūgis

Заштитите се од електричног удара. Antistatinės funkcijos neturinčių litavimo įrankių rankenos laidžios elektrai.

Litavimo antgalis lituojant būna itin karštas. Prisilietus prie antgalių, galima nudegti. Baigus lituoti, lituoklis ir jo laikiklis būna įkaitę.

• Kai litavimo jrankio nenaudojate būtinai jdėkite j komplekte esantį apsauginį dėklą. Осигурајте прикладан носач за заштитну полицу.
• Nelieskite jkaitusių litavimo antgalių ir nelaikykite arti degių objektų..
• Litavimo įrankio antgalį keiskite tik šaltą

Pavojus nudegti del skysto lydmetalio. Saugokitės alavo purslų.

• Kad nenudegtumėte, vilkėkite atitinkamus apsauginius drabužius. Saugokite akis ir užsidėkite apsauginius akinius.
• Dirbdami su klijais būtinai atkreipkite dėmesį į klijų gamintojo įspėjimus.

ISPÉJIMAS

Gaisro pavojus

• Niekada neuždenkite litavimo prietaiso ir apsauginio déklo.
• Netoli litavimo įrankio nenaudokite jokių degių daiktų, skysčių ar dujų.

Држите лемилицу на безбедном месту. Nenaudojamus prietaisus ir jrankius reikėtų laikyti sausoje, uždaroje, vaikams nepasiekiamoje vietoje. Atjunkite nenaudojamus litavimo jrankius nuo įtampos ir slėgio.

Litavimo įrankį galima naudoti tik techniškai nepriekaištingos būklės. Būtina visada naudoti apsaugines priemones.

Gedimai ir defektai turi būti nedelsiant pašalinti. Kaskart prieš naudojant prietaisą ar įrankį, būtina kruopščiai patikrinti, ar apsauginės priemonės yra nepriekaištingos ir tinkamos būklės. Patikrinkite, ar judančios dalys nepriekaištingai veikia, nestringa ir nėra pažeistos. Visos dalys turi būti tinkamai sumontuotos ir atitikti visas keliamas sąlygas, kad būtų galima užtikrinti nepriekaištingą prietaiso veikimą.

Naudokite tinkamą įrankį. Naudokite tik tuos priedus ar papildomą įrangą, kurie yra išvardinti priedų sąraše arba yra patvirtinti gamintojo. Naudokite WELLER priedus ar papildomą įrangą tik su originaliais WELLER prietaisais. Naudojant kitus įrankius ir kitus priedus gali kilti pavojus susižeisti.

Pritvirtinkite jrankj. Pritvirtinkite ruošinj spaustuvais.

Naudokite dūmų išsiurbimo sistemą. Jei yra dūmų išsiurbimo sistemų prijungimo įtaisai, įsitikinkite, kad jie yra prijungti ir naudojami tinkamai.

Litavimas

Perskaitykite „Weller“ maitinimo bloko „eksploatavimo instrukciją ir laikykitės joje pateiktų nurodymų.

Naudokite tik originalius litavimo antgalius!

Litavimo antgalių naudojimas

• Pirmą kartą įkaitinę parinktą alavuotą litavimo antgalį padenkite lydmetaliu. Taip nuo litavimo antgalio bus pašalintas laikant susidaręs oksido sluoksnis ir nešvarumai.
• Per pertraukas tarp litavimų ir padėdami lituoklj patikrinkite, ar ant litavimo antgalio yra pakankamas alavo sluoksnis.
  • Nenaudokite jokių agresyvių tirpdiklių.
• Visada patikrinkite, ar tvirtai jstatete litavimo antgalj.
• Nustatykite kiek galima žemesnę darbinę temperatūrą.
• Lituojamai medžiagai parinkite didžiausią galimą litavimo antgalį. Pagrindinė taisyklė: antgalis turi būti maždaug tokio pat dydžio, kaip litavimo paviršius.
• Litavimo antgalį padenkite dideliu alavo sluoksniu, kad litavimo antgalis perduotų didelį šilumos kiekį litavimo vietai.
• Jei pertraukos tarp litavimų yra labai ilgos, išjunkite litavimo sistemą arba kai nenaudojate junkite „Weller“ temperatūros sumažinimo funkcija.
• Jei lituoklio ilgai nenaudosite, antgalj padenkite lydmetaliu.
• Lydmetalj dékite ant lydymo vietos, o ne ant litavimo antgalio.
  • Litavimo antgalio nespauskite per stipriai.

Naudojimas pagal paskirti

Lituoklj naudokite tik eksploatavimo instrukcijoje nurodytu tikslu – norėdami lituoti ir atlituoti instrukcijoje nurodytomis sąlygomis.

Lituokliui galima naudoti tik „Weller“ maitinimo blokus.

Šj prietaisą galima naudoti tik patalpos temperatūroje ir tik viduje. Saugokite nuo drėgmės ir tiesioginių saulės spindulių.

Naudotojų grupės

Tam tikrus darbo etapus gali atlikti tik išmokyti specialistai, nes atliekant darbus rizika ir pavjoaus potencialas yra skirtingi.

Darbo etapas Naudotojų grupės

Litavimo parametru nuro-dymas	Techninji išsilavinimą turin-tis kvalifikuotas personalas
Elektrinių atsarginių dalių keitimas	Kvalifikuoti elektrikai
Techninės priežiūros intervalų nurodymas	Už saugą atsakingi spe-cialistai
Valdymas Filtru keitimas	Samdiniai
Valdymas Filtru keitimas Elektrinių atsarginių dalių keitimas	Besimokantieji techni-niam išsilavinimui gauti, instruktuojami ir prižiūrimi išsilavinimą turinčio specialisto

lprastinė ir techninė priežiūra

⚠ ISPĖJIMAS

Prieš atlikdami bet kokius darbus prietaise ištraukite iš lizdo kištuką. Palaukite, kol prietaisas atvės.

Reguliariai tikrinkite visus prijungtus laidus ir žarnas..

Nedelsiant nustokite naudotis sugedusiais elektros įrankiais.

Litavimo antgalius galima keisti tik tuomet, kai jie yra atvėsę. Išjungtą litavimo įrankį mažiausiai 3 minutes reikia palikti apsauginiame dėkle, kad litavimo antgalis atvėstų. Turi išsijungti LED būsenos indikatorius.

Lituoklio antgalio ir šildytuvo šilumos perdavimo paviršiai turi būti švarūs. Kaitinimo elementas negali liestis su tretainiu.

Remontuoti gali tik „Weller“ išmokyti asmenys.

Naudokite tik originalias WELLER atsargines dalis.

Garantija

Kliento pretenzijos dėl trūkumu netenka galios praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Informacijos rasite

www.weller-tools.com.

Techniniai duomenys

Lituoklis WTP 90
Temperatūrų diapazonas (°C / °F) 50-450 / 150-850
Imamoji galia (W)	90
Tinklo įtampa (V AC)	24
Įkaitinimo trukmė (s)(nuo 50 °C iki 350 °C) (nuo 120 °F iki 660 °F)	5
Antgalių serija XNT, XH
Maitinimo blokas WT 1, WT 1H

Gamintojas pasilieka teisę i techninius pakeitimus!

Temperatūros kitimas

Litavimo įrankyje yra vidinis naudojimo jutiklis. Juo suaktyvi-nama automatinio išjungimo funkcija (budėjimo režimas). Nu-statymus rasite atitinkamoje stotelės naudojimo instrukcijoje.

Simboliai

Dèmesio!

!Spėjimas! Pavojus nudegti

Perskaitykite naudojimo instrukcija!

CE ženklas

Britanijos atitikties ženklas

Utilizavimas

Neišmeskite elektros jrenginių i buitinius šiukšlynus! Pagal ES direktyvą 2012/19/EU dėl naudotų jrenginių, elektros jrenginių ir jų įtraukimo į valstybinius įstatymus naudotus jrenginius būtina surinkti atskirai ir nugabenti antrinių žaliavų perdirbimui aplinkai nekenksmingu būdu.
