Producttype	Professionele inspectievideocamera
Merk	Laserliner
Model	VideoFlex HD Duo
Scherm	5 inch TFT-kleurenscherm
Schermresolutie	1280 x 720 pixels
Beeld-/videoresolutie	1280 x 720 pixels
Beeld-/videoformaat	JPEG, MPEG-4
Geheugen	Micro SD-kaart tot 32 GB
Beschermingsklasse	IP54
Aansluitingen	USB Type-C
Menu talen	DE, EN, ES, FR, IT, JA, NL, PT
Hoofdfuncties	Foto, video, digitale zoom 1-2x, beeldrotatie 180°, spiegeling, LED-verlichting, galerij, webcam
Voeding	Netadapter 9V DC / 2A of Li-ion accupack 7,4V / 2,6Ah (19,24Wh)
Batterijduur	Ongeveer 5 uur
Oplaadtijd	Ongeveer 3 uur
Werkomstandigheden	0°C tot 50°C, luchtvochtigheid max. 80% RH, hoogte max. 2000 m
Opslagomstandigheden	-10°C tot 70°C, luchtvochtigheid max. 80% RH
Afmetingen (L x H x D)	310 mm x 210 mm x 140 mm (inclusief bevestiging)
Gewicht (met accu)	956 g
Onderhoud en reiniging	Reinigen met een licht vochtige doek, zonder oplosmiddelen. Verwijder de batterij bij langdurige opslag.
Veiligheid	Niet blootstellen aan vocht, niet gebruiken in de buurt van gevaarlijke spanningen, de EMC-richtlijnen in acht nemen.
Onderdelen en repareerbaarheid	Batterij vervangbaar via distributeur of UMAREX-LASERLINER service. Geen wijzigingen aan het instrument.
Algemene informatie	Voldoet aan EU- en GB-richtlijnen. Verplichte recycling (AEEA, batterijen).

Veelgestelde vragen - VideoFlex HD Duo Laserliner

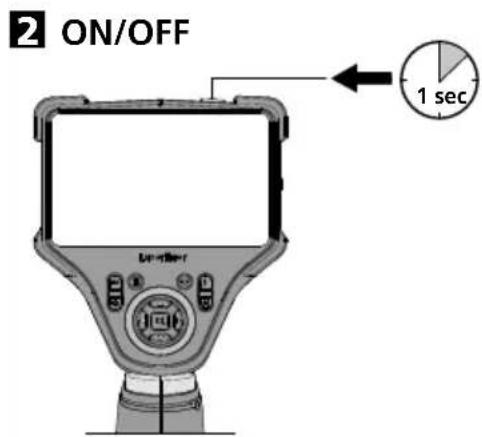

Hoe zet ik de VideoFlex HD Duo aan en uit?

Gebruik de ON/OFF-knop (markering 2) op het apparaat. Houd de knop ingedrukt om het apparaat aan of uit te zetten.

Welk type geheugenkaart moet ik gebruiken?

Het apparaat accepteert micro SD-kaarten tot 32 GB. Plaats de kaart in de daarvoor bestemde sleuf (markering 6) na het openen van het rubberen deksel. Zonder kaart is opnemen niet mogelijk.

Hoe maak ik een foto of video?

Druk in de opnamemodus op de ontspanknop (markering h) om een foto te maken of een video-opname te starten. Druk opnieuw om de video te stoppen. Gebruik de i-toets om te schakelen tussen foto en video.

Hoe stel ik de LED-verlichting in?

Gebruik de toetsen g (+/-) om de intensiteit van de LED-verlichting in de camerakop te verhogen of te verlagen.

Kan ik het apparaat als webcam gebruiken?

Ja, sluit het apparaat aan op een computer via de USB-C-poort. Het apparaat functioneert dan als webcam. Raadpleeg de handleiding voor configuratiedetails.

Hoe zet ik bestanden over naar een computer?

U kunt de micro SD-kaart verwijderen en een kaartlezer gebruiken, of het apparaat rechtstreeks via USB-C aansluiten. Het apparaat wordt weergegeven als een verwisselbare schijf.

Wat moet ik doen als het scherm niet aangaat?

Controleer of de batterij is opgeladen. Sluit de 9V-oplader aan en wacht tot de indicator groen wordt. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het apparaat?

Gebruik een licht vochtige doek om de componenten te reinigen. Gebruik geen oplosmiddelen of schurende middelen. Dompel het scherm niet onder in water.

Wat is de levensduur van de batterij?

De Li-ion-batterij biedt een gebruiksduur van ongeveer 5 uur bij continu gebruik. De volledige oplaadtijd is ongeveer 3 uur.

Is het apparaat waterdicht?

Het basisapparaat (scherm) is niet waterdicht. De camerakop en kabel zijn IP54-beschermd (spatwater- en stofbestendig). Dompel het scherm niet onder in water.

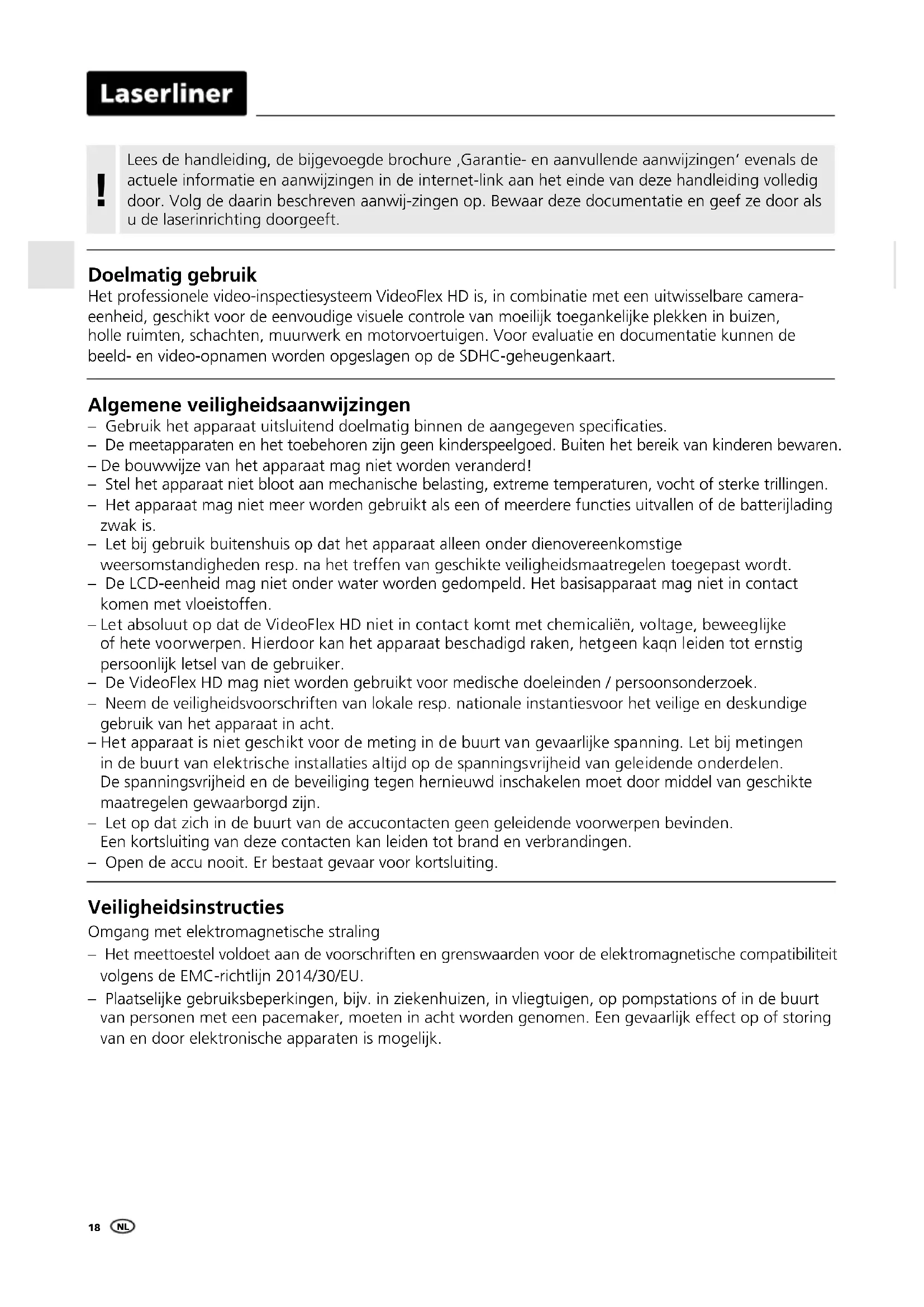

GEBRUIKSAANWIJZING VideoFlex HD Duo Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het professionele video-inspectiesystem VideoFlex HD is, in combinatie met een uitwisselbare camerae- enheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijk plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kannen de beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparatusaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperatures, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uittvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige

weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast worden.

• De LCD-eenheid mag Niet onder water worden gedompeld. Het basisapparaat mag Niet in contact komen met vloeistoffen.
• Let absolutut op dat de VideoFlex HD Niet in contact kommt met chemicalien, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex HD mag Niet worden gezruikt voor medische doeleinden / personsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instanties voor het verilige en deskundige gebruik van het apparaat inucht.
• Het apparaat is nicht geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties.altijd op de spanningsvrijheid van geleidende onderdelen.

De spanningsvrijheid en de beveiliging gegen hernieuwd inschakelen要去 door middel van geschikte maatregelen gewaarborgd�.

• Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden.
  Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.
• Open de accu nooit. Er bestaat gevaar voor kortsluiting.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

1 LC-display
2 ON/OFF
3 Directe toetsen

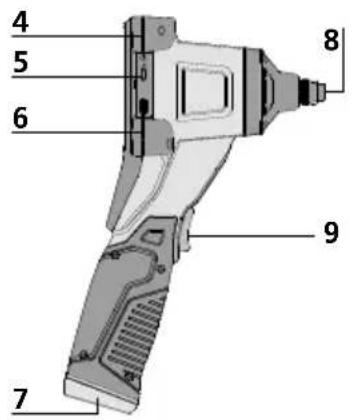

4 Oplaadcontactdoos
5 Interface USB type C
6 Steekplaats micro-SD-kaart
7 Accuvakje
8 Aansluiting camera-eenheid

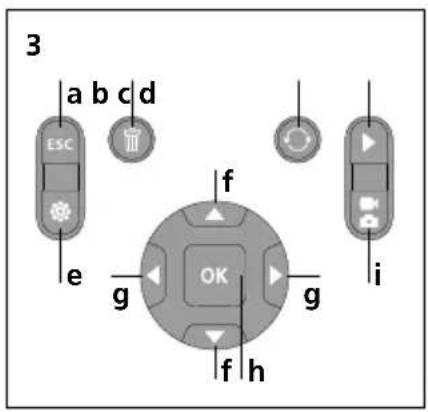

9 Toets aan de voorzijde

a Annuleren
b Opnames wissen
c Rotatie 180^ / Spiegeling
d Mediagalerij
e Instellingsmodus
f +/ - zoom
LED-verlichting + / -

h Ontspanner / Opname / Bevestigen
i Omschakeling beeld / video

Ingebruikname

Aansluting flexibele slang

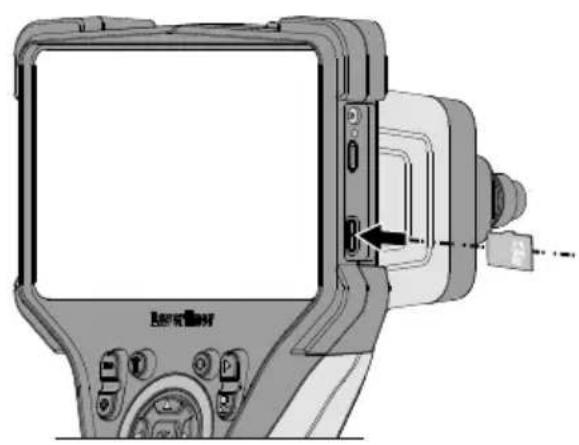

Micro SD-kaart plaatsen

Om een micro SD-kaart teplaatsen opent u eerst de rubberen afdekking enplaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kannen geen opnames worden gemaakt.

! Alvorens de micro-SD kaart eruit te nemen要去 het apparaat worden uitgeschakeld.

4 Gebruik netadapter / lithium-ionen-accu

• De accu kan in het apparaat met de bijgeleverde 9V-netadapter of extern met een standard USB-C-netadapter via de in de accu geintegreerde USB-C-bus worden opgeladen.
• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en Niet aan vocht of regen blootgesteld worden odomdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat voor het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alleen de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te verrallen.
• Terwijl het apparaat geladen worden, brandt de led rood. Het laadproces is afgesloten, zodia de led groen brandt.
• Terwijl de accu geladen worden, brandt de led rood. Het laadproces is afgesloten, zodia de led groen brandt.

Het apparaat beschikt over een verrangbare accu. Neem hiervoort contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

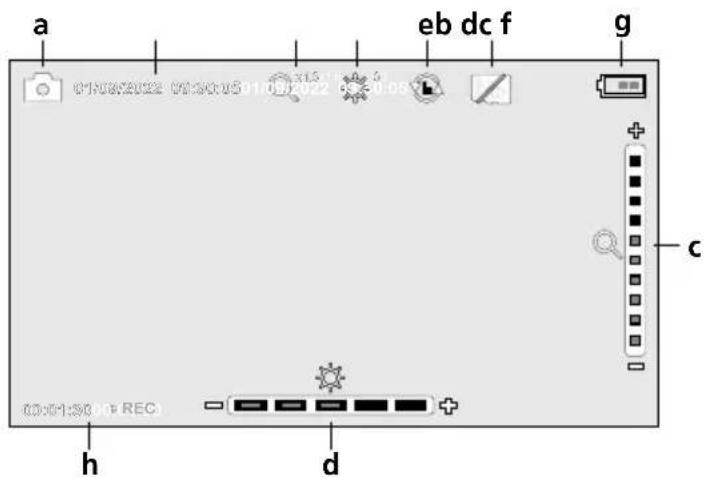

5.0 Ophonemodus

a Opname beeld / video
b Actuele datum / tijd
c Zoom
d LED-verlichting
e Rotatie 180^ / Spiegeling
f SD-kaartplaatsen
g Batterijstatus
h REC: opname loopt

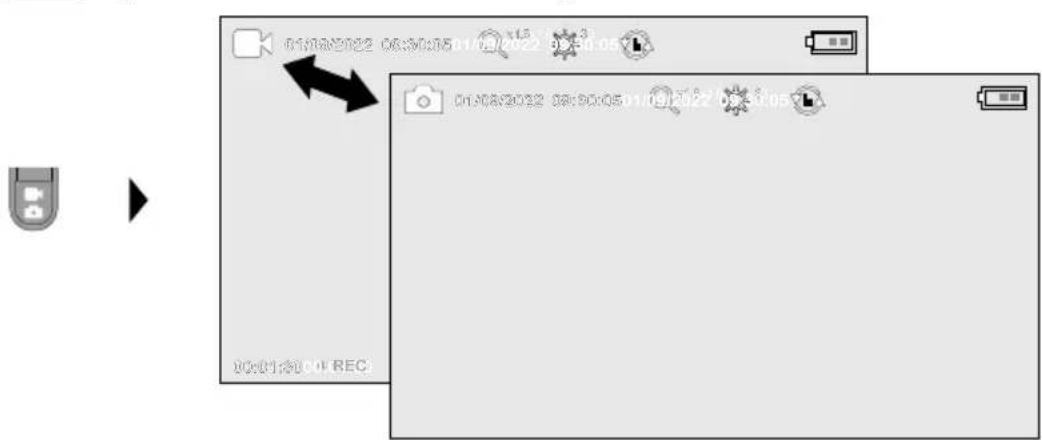

5.1 Opnamemodus: Omschakeling beeld / video

5.2 Opnamemodus: Foto- / video-opnames

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem cervolgensaar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in.U kunt kleine objcten of objecten op afstand dichtterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180^ worden gedraaid.Druk kort op de OK-toets om het beeld of de video-opname op te nemen en op de SD-kaart op te slaan.Druk opnieuw op de toets om de opname te stoppen.

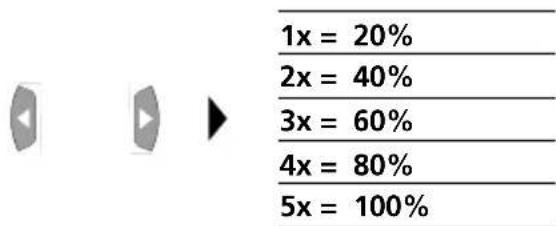

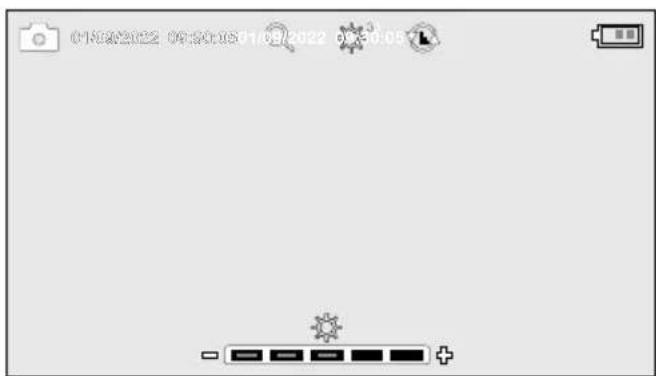

5.3 Opnamemodus: LED-verlichting

5.4 Opnamemodus: Zoom

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

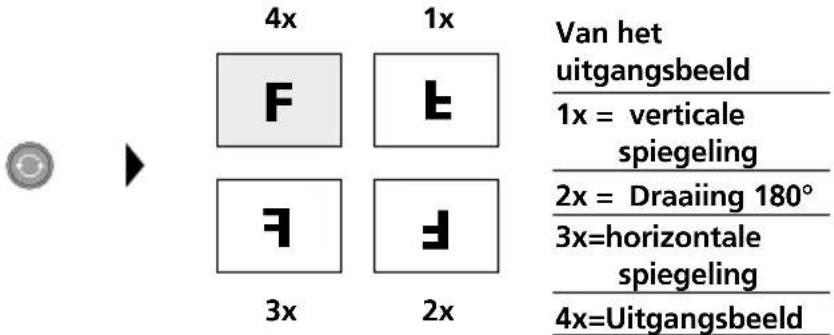

5.5 Opnamemodus: Beeldrotatie / Spiegeling

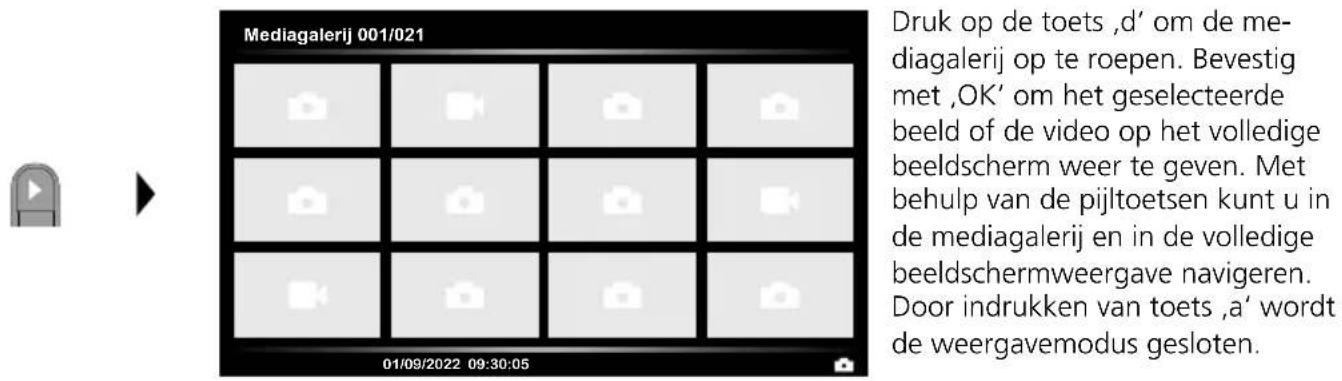

6.0 Weergavemodus: Weergave van Foto- / video-opnames

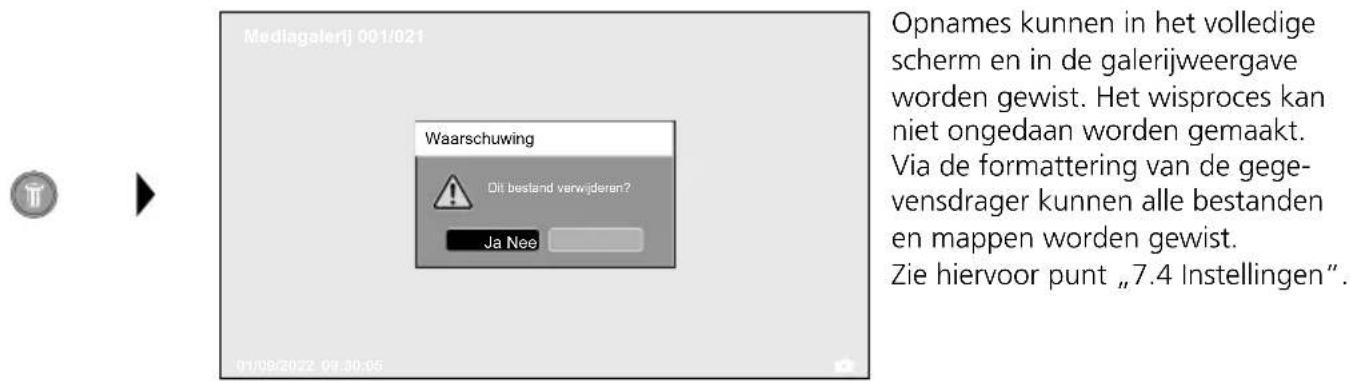

6.1 Weergavemodus: Opname wissen

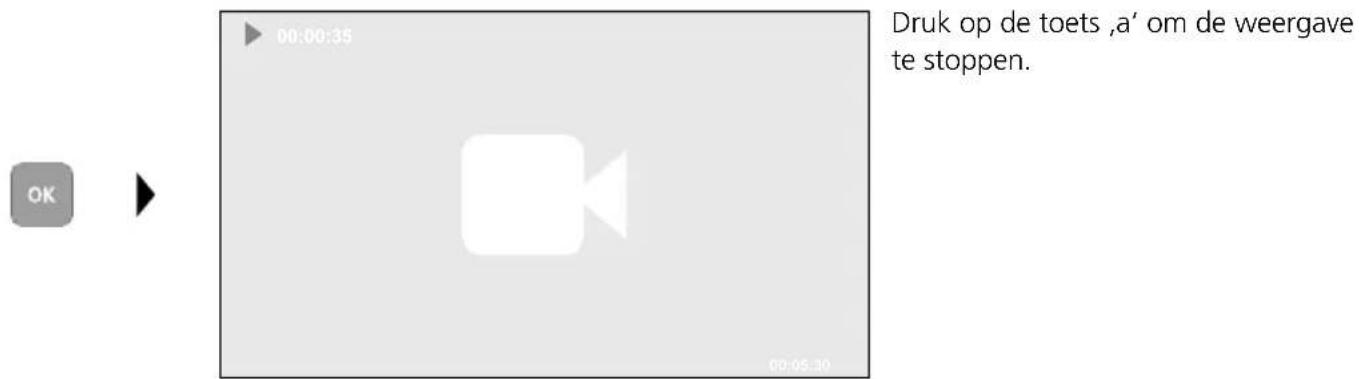

6.2 Weergavemodus: Weergave

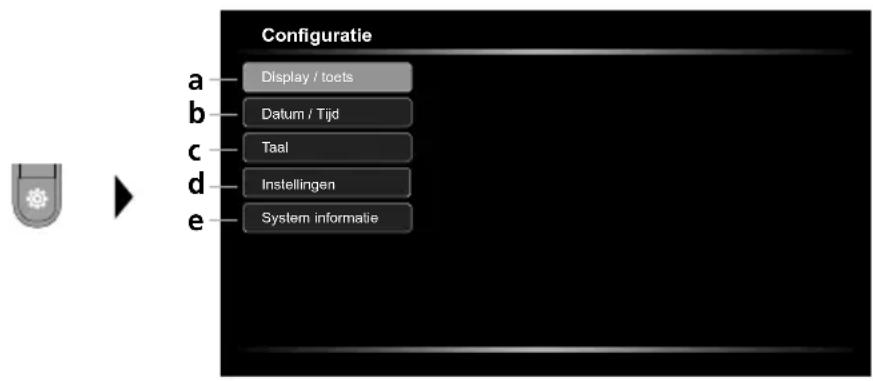

7.0 Instellingsmodus

a Helderheid van het beeldscherm instellen / Toets aan de voorzijde configureren
b Datum / tijd instellen
c Taal wizigen (EN, DE, JP, FR, IT, PT, ES, NL)
d Systemeinstellen
e Firm-/hardwareversie

Druk meerdere malen op de ESC-toets om weeer aan de opnamemodus te schakelen.

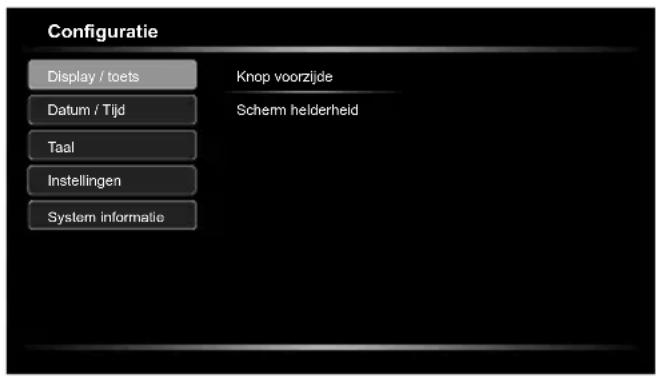

7.1 Instellingsmodus: Display / toets

Voor de toets aan de voorzijde kuren de volgende functies worden ingesteld: beeld / video, beeldrotatie, verlichting en zoom. Beeld / video is vooringesteld. De helderheid van het beeldscherm kan in drie standen worden ingesteld.

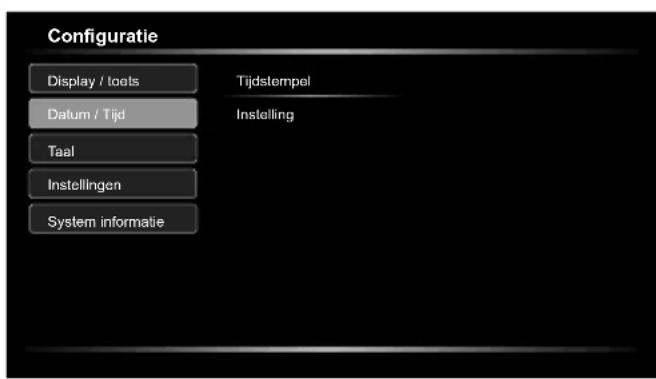

7.2 Instellingsmodus: Datum / Tijd

Hier kurz u instellen of een tijdstempel in de opnames要去 worden opgenomen. Dearend datum kunnen met de pijltjestoetsen worden ingesteld.

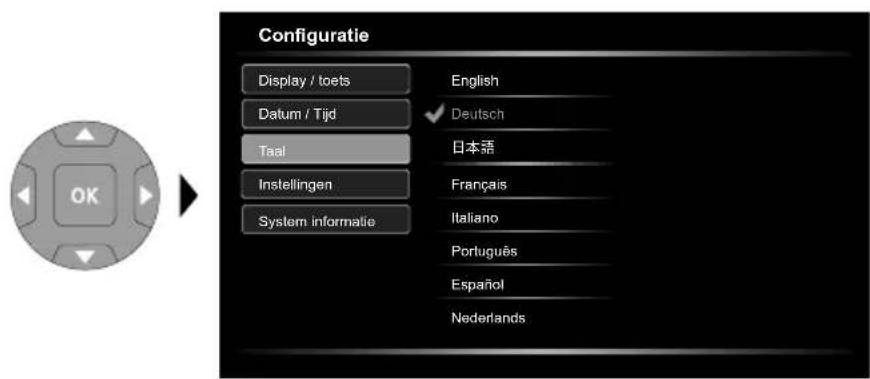

7.3 Instellingsmodus: Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)

In dit menu kan de gewenste taal worden ingesteld.

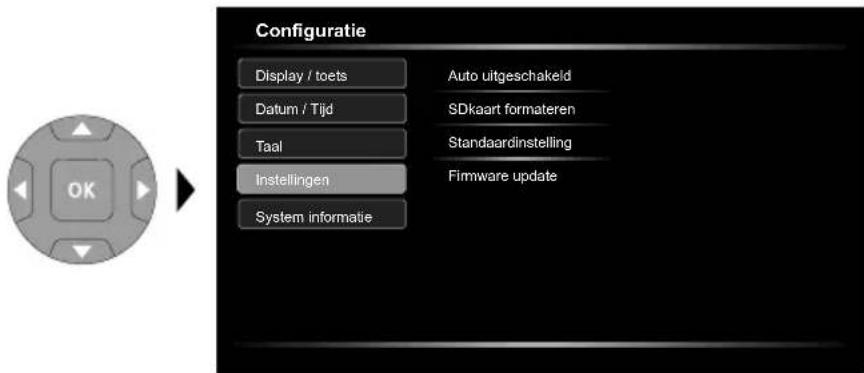

7.4 Instellingsmodus: Installingen

Alle gegevens op de SD-kaart
worden gewist. Dit proces kan nicht
ongedaan worden gemaakt.
Er volgt geen verder verzoek om het
wisproces te bevestigen.

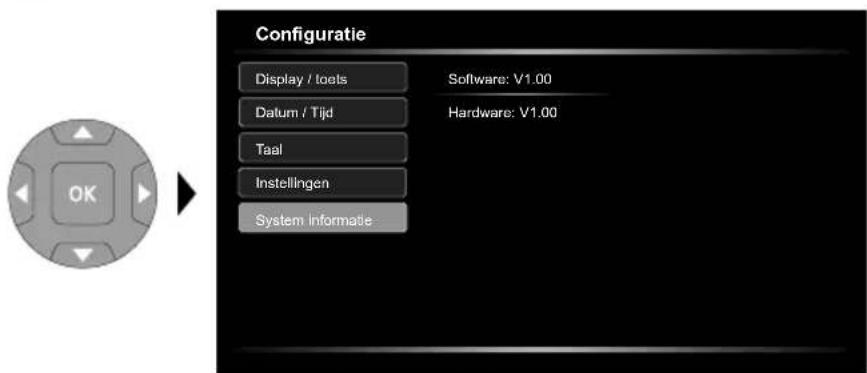

7.5 Instellingsmodus: System informatie

In dit menu worden de productgegevens vermeld.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart hunnen met een geschikte kaartlezer of direct via de USB-interface waar de pc worden overgedragen. Informatie over de verbindingussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Webcam-functie

In combinatie met een computer kan de camera via de USB-C interface als webcam worden gebruikt.

Opmerkingeninzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd nicht gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens Technische wijzigingen voorbehouden. 24W36
Beeldschermtype 5" TFT-kleurendisplay
Resolutie display 1280 x 720 pixel
Resolutie Foto / video 1280 x 720 pixel
Fotoformaat / videoformaat JPEG, MPEG-4
Geheugen Micro-SD geheugenkaart tot 32 GB
Beschermingsklasse IP 54
Aansluitingen USB type C
Menutaal DE, EN, ES, FR, IT, JA, NL, PT
Functies	Automatisch uitschakelen, Beeldrotatie 180°, Beeldspiegeling, Beeldopname, Digitale zoom 1-2x, Real time klok, USB-massaopslagapparaat, Video-opname
Netvoeding ja
Voeding	Li-Ion-accupak 3,7V / 2,6Ah Netadapter 9V/DC / 2A
Bedrijfsduur ca. 5 uu
Laadtijd ca. 3 uu
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, nicht-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden -10°C ... 70°C, Luchtvochtigheid max. 80% rH, nicht-condenserend
Afmetingen (B x H x D) 310 mm x 210 mm x 140 mm x (incl. houder)
Gewicht	956 g (incl. accupak)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnende EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparatusat dat op een milieuvriendelijk manier要去 worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grundstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:
