VideoFlex HD Duo - Videocamera Laserliner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Videocamera di ispezione professionale
Marca	Laserliner
Modello	VideoFlex HD Duo
Schermo	5 pollici TFT a colori
Risoluzione schermo	1280 x 720 pixel
Risoluzione immagine/video	1280 x 720 pixel
Formato immagine/video	JPEG, MPEG-4
Memoria	Scheda micro SD fino a 32 GB
Tipo di protezione	IP54
Connessioni	USB Type-C
Lingue del menu	DE, EN, ES, FR, IT, JA, NL, PT
Funzioni principali	Foto, video, zoom digitale 1-2x, rotazione immagine 180°, riflessione, illuminazione LED, galleria, webcam
Alimentazione	Alimentatore 9V CC / 2A o pacco batterie Li-ion 7,4V / 2,6Ah (19,24Wh)
Autonomia	Circa 5 ore
Tempo di carica	Circa 3 ore
Condizioni di lavoro	0°C a 50°C, umidità max. 80% UR, altitudine max. 2000 m
Condizioni di conservazione	-10°C a 70°C, umidità max. 80% UR
Dimensioni (L x A x P)	310 mm x 210 mm x 140 mm (supporto incluso)
Peso (con batteria)	956 g
Manutenzione e pulizia	Pulire con un panno leggermente umido, senza solventi. Rimuovere la batteria per conservazione prolungata.
Sicurezza	Non esporre all'umidità, non utilizzare in prossimità di tensioni pericolose, rispettare le norme EMC.
Ricambi e riparabilità	Batteria sostituibile tramite distributore o assistenza UMAREX-LASERLINER. Non modificare lo strumento.
Informazioni generali	Conforme alle direttive UE e GB. Riciclo obbligatorio (RAEE, pile).

Domande frequenti - VideoFlex HD Duo Laserliner

Come accendere e spegnere il VideoFlex HD Duo?

Utilizzare il pulsante ON/OFF (contrassegno 2) situato sull'apparecchio. Una pressione prolungata accende o spegne l'apparecchio.

Quale tipo di scheda di memoria utilizzare?

L'apparecchio accetta schede micro SD fino a 32 GB. Inserire la scheda nell'apposito slot (contrassegno 6) dopo aver aperto il coperchio in gomma. Nessuna registrazione è possibile senza scheda.

Come scattare una foto o un video?

In modalità registrazione, premere il pulsante di scatto (contrassegno h) per scattare una foto o avviare una registrazione video. Una nuova pressione ferma il video. Utilizzare il tasto i per passare da foto a video.

Come regolare l'illuminazione LED?

Utilizzare i tasti g (+/-) per aumentare o diminuire l'intensità dell'illuminazione LED integrata nella testa della fotocamera.

Si può utilizzare l'apparecchio come webcam?

Sì, collegare l'apparecchio a un computer tramite la porta USB-C. L'apparecchio funziona quindi come webcam. Consultare il manuale per i dettagli di configurazione.

Come trasferire i file su un computer?

È possibile rimuovere la scheda micro SD e utilizzare un lettore di schede, oppure collegare l'apparecchio direttamente tramite USB-C. L'apparecchio appare come un disco rimovibile.

Cosa fare se lo schermo non si accende?

Verificare che la batteria sia carica. Collegare il caricabatterie 9V e attendere che l'indicatore diventi verde. Se il problema persiste, contattare l'assistenza.

Come pulire l'apparecchio?

Utilizzare un panno leggermente umido per pulire i componenti. Non utilizzare solventi o prodotti abrasivi. Non immergere lo schermo in acqua.

Qual è la durata della batteria?

La batteria Li-ion offre un'autonomia di circa 5 ore in uso continuo. Il tempo di carica completa è di circa 3 ore.

L'apparecchio è impermeabile?

L'apparecchio base (schermo) non è impermeabile. La testa della fotocamera e il cavo sono protetti IP54 (resistenza a schizzi e polvere). Non immergere lo schermo in acqua.

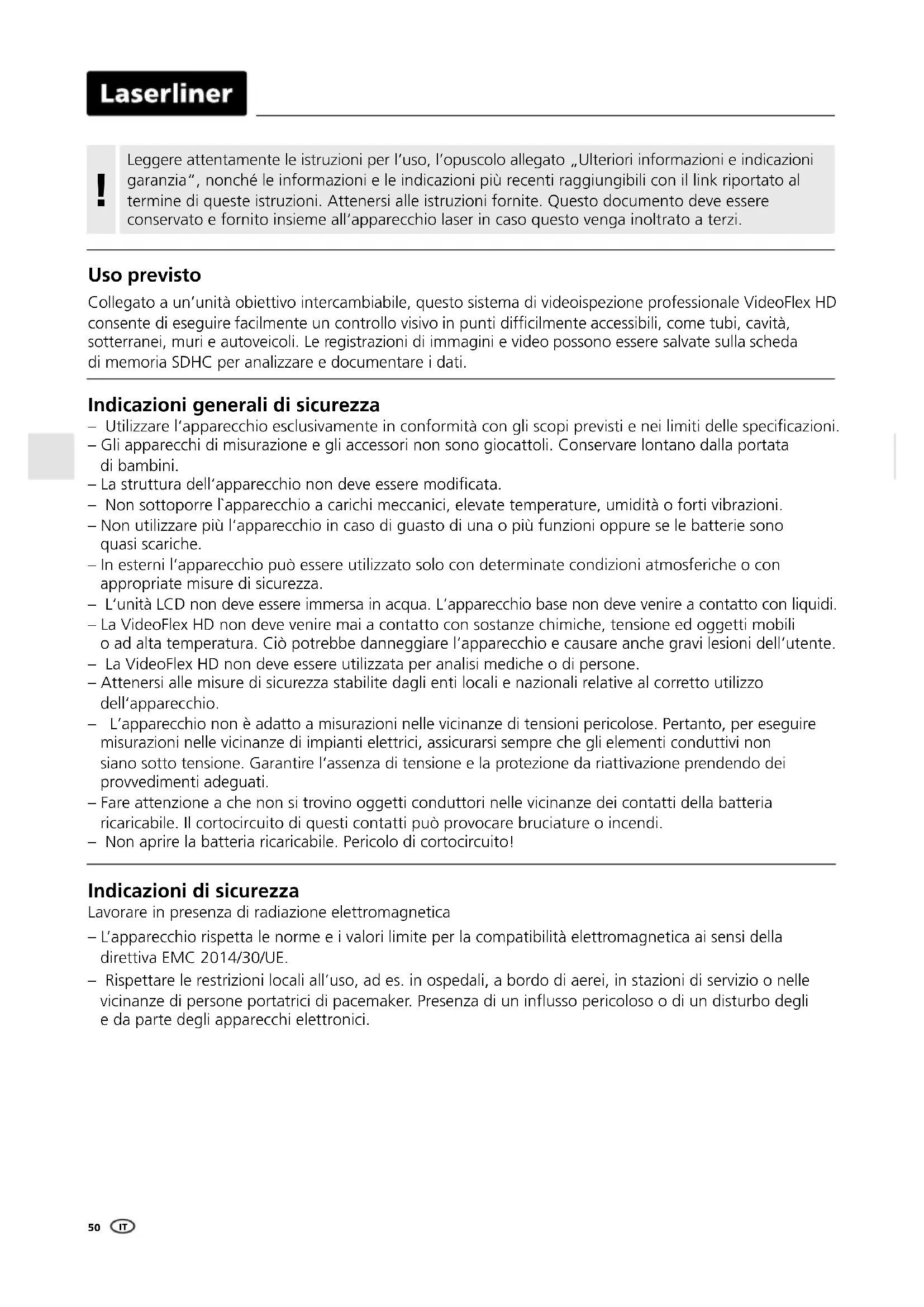

MANUALE UTENTE VideoFlex HD Duo Laserliner

Leggere attendamente le istruzioni per l'uso, I'opuscolo allegato „Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento devese essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Uso previsto

Collegato a un'unità obiettivo intercambiabile, quelloystema di videoispezione professionale VideoFlex HD consente di eseguire facilemente un controllo visivo in punti difficilmente accessibili, come tubi, cavità, sotterranei, muri e autoveicoli. Le registrazioni di immagini e video posso sono essere salvate sulla schedà di memoria SDHC per analizzare e documentare i dati.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
  Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare Iontano alla portata di bambini.
  -La struttura dell'apparecchio non delve essere modificata.
  Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.
• In esterni l'apparecchio cui esere usato solo con determinate condizioni atmosferiche o con appropriate misure di sicurezza.
• L'unità LCD non deve essere immersa in acqua. L'apparecchio base non deve venire a contatto con liquidi.
• La VideoFlex HD non deve venire mai a contatto con sostanze chimiche, tensione ed oggetti mobili o ad alta temperatura. Ciò potrebbe danneggiare l'apparecchio e causare ancche gravi lesionsi dell'utente.
• La VideoFlex HD non deve essere utilizzata per analisi mediche o di persona.
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• L'apparechio non è adatto a misurazioni nelle vicinanze di tensioni pericolose. Pertanto, per eseguire misurazioni nelle vicinanze di impianti elettrici, assicurarsi sempre che gli elementi conduitti non siano sotto tensione. Garantire l'assenza di tensione e la protezione da riattivazione prendendo dei provedimenti adeguati.
• Fare attenuation a che non si trovino oggetti conduttori nelle vicinanze dei contatti della batteria ricaricabile. Il cortocircuito di questi contatti cui provocare bruciature o incendi.
• Non aprire la batteria ricaricabile. Pericolo di cortocircuito!

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispetto le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portarici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli appearecchi elettronici.

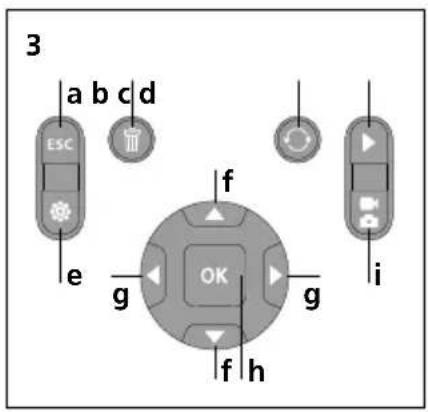

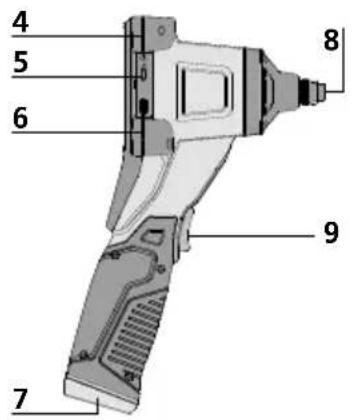

1 Display LC

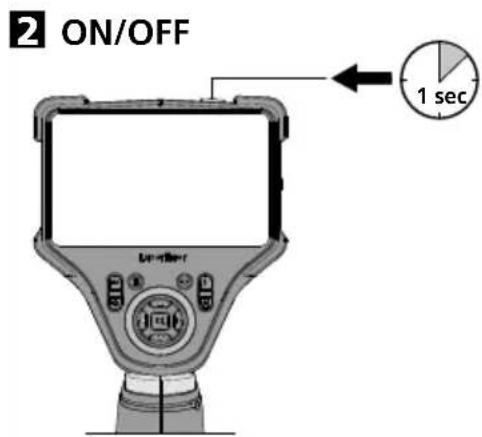

2 ON/OFF
3 Tasti di avvio rapido
4 Presa di ricarica
5 Interfaccia USB tipo C
6 Slot scheda micro SD
7 Vano batteria ricaricabile
8 Collegamento unità obiettivo
9 Tasto frontale

a Interrompi
b Eliminazione riprese
C Rotazione 180^ / Speculare
d Galleria dei media
e Modalità di impostazione
f Zoom+/-
LED di illuminazione + / -

h Scatto / Ripresa / Conferma
i Commutazione imagine / video

Messa in servizio

1 Connettore tubo flessibile

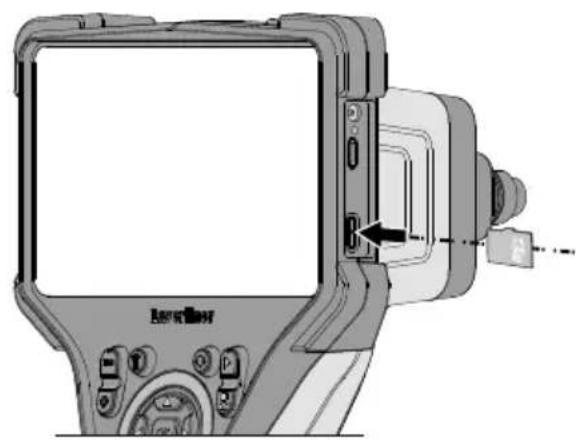

3 Inserimento della microscheda SD

Per inserire la microscheda SD, après la copertura in gomma e inserire la scheda come indicate nell'immagine. Senza un supporto di memorizzazione non sono possibili le registrazioni.

Specnere il dispositorio prima di estrarre la schedamicroSD.

4 Utilizzo dell'alimentatore/della batteriaagli ioni di litio

• La batteria può essere ricaricata nell'apparecchiotramite l'alimentatore da 9 V fornito in dotazione oppure esternamente mediatinga presa USB-C integrata nella batteriautilizzando un alimentatore USB-C standard.
• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Caricare completeness la batteria dell'apparecchio prima di utilizzato.
• Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzato solo l'alimentatore/il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.
• Mentre l'apparecchio è in carica la luce del LED è rossa. Il processo di ricarica è terminato quando la luce del LED diventa verde.
• Wahrend der Akku geladen wird, leuchtet die LED rot.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

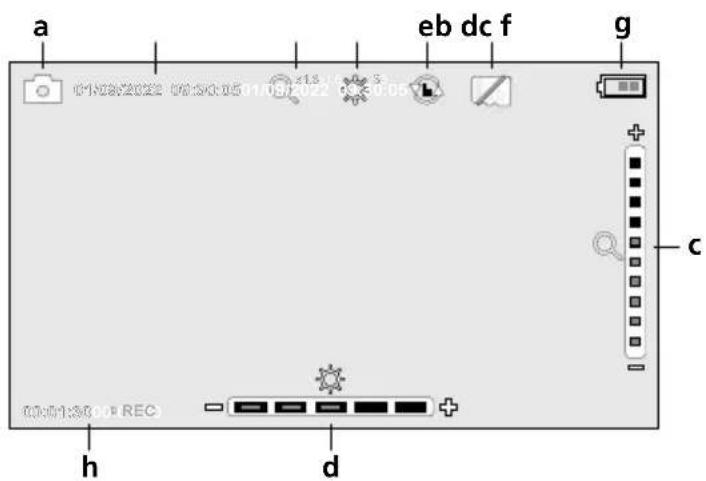

5.0 Modalità di ripresa

a Ripresa imagine / video
Data / ora attuale
c Zoom
LED di illuminazione
e Rotazione 180^ / Speculare
f Inserire scheda SD
g Stato delle batterie
h REC: registrazione in corso

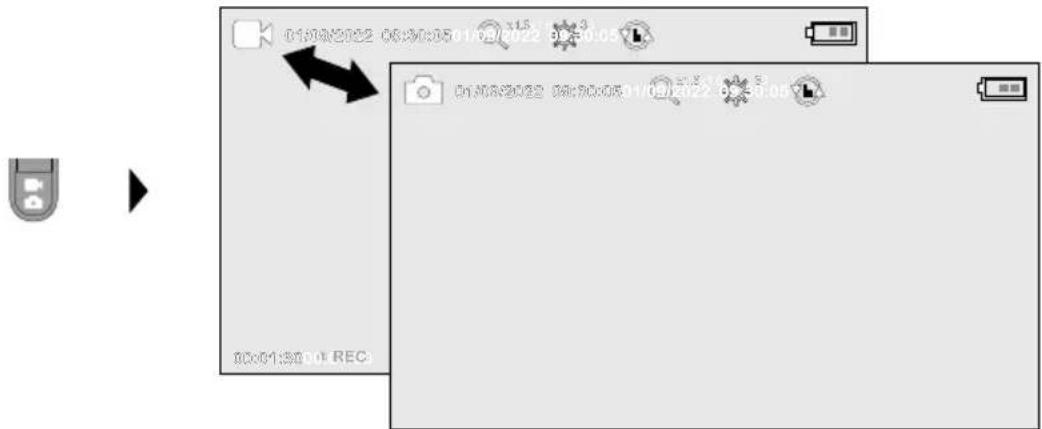

5.1 Modalità di ripresa: Commutazione registrazione immagine/video

5.2 Modalità di ripresa: Ripresa di immagini/video

Posizione la testina di ripresa sul tubo flessibile e condurla sul punto desiderato. In caso di luce insufficiente accendere il LED di illuminazione. Utilizzare lo zoom per ingrandire oggetti piccoli o lontani. L'immagine cui la funzione di rotazione manuale. Premendo brevamente il tasto OK,iene effettuata la ripresa immagine o video e memorizzata sulla sched a SD. Premendolo di nuovo si termina la ripresa.

5.3 Modalità di ripresa: LED di illuminazione

5.4 Modalità di ripresa: Zoom

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

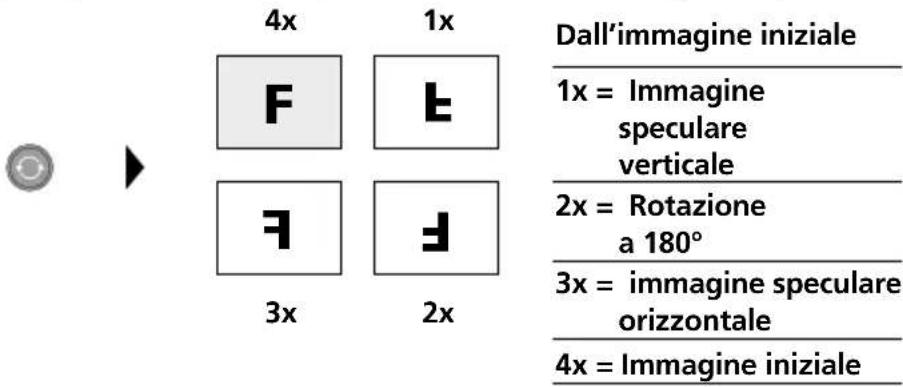

5.5 Modalità di ripresa: Rotazione imagine / Speculare

6.0 Modalità di riproduzione: Riproduzione di immagini/video

Premendo il tasto „d“ si accede alla galleria immagini e video. Premendo „OK“ si passa alla visualizzazione a schermo intero dell'immagine o del video selezionato/a. Con i tasti freccia si cui navigare nella galleria immagini e video e in modalità a schermo intero. Premendo il tasto “a“, si cui chiudere la modalità di riproduzione.

6.1 Modalità di riproduzione: Cancella ripresa

Le immagini registrate sono essere cancellate nella versione a schermo intero e nella galleria. L'operazione di cancellazione non cui quere annullata. Formattando il supporto dati si possono cancellare tutti i file e tutte le cartelle. A riguardo vedi punto „7.4 Impostaz. Sistema".

6.2 Modalità di riproduzione: Riproduzione

Premendo il tasting „a“ si interrompe la riproduzione.

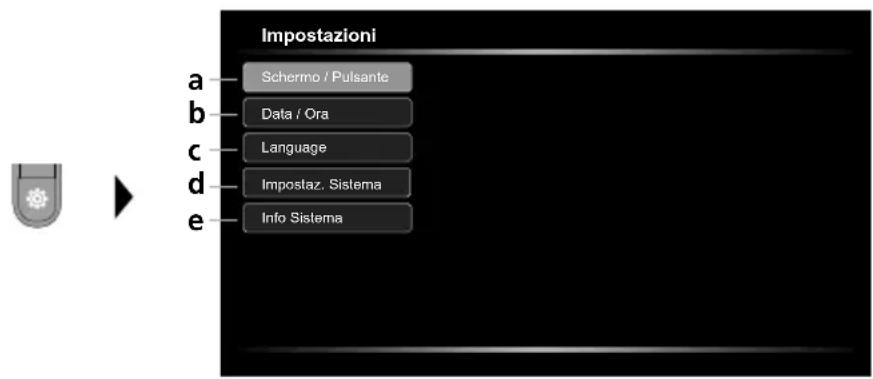

7.0 Modalità di impostazione

a Regolazione della luminosità del display / configurazione del tasting frontale
b Impostazione data/ora
c Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)
d Impostazioni del systema
e Versione firmware/hardware

Per ritornare alla modalità di ripresa, premere ripeturamente il tasto ESC.

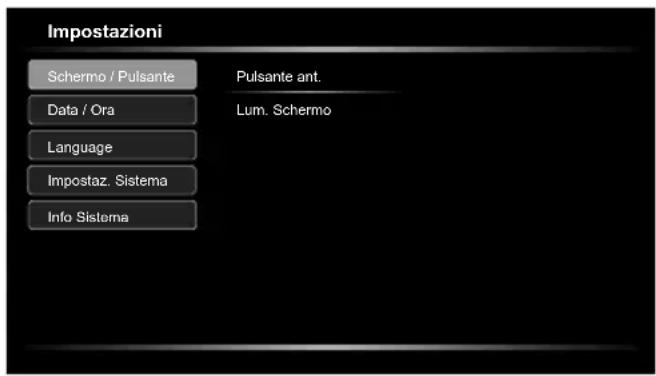

7.1 Modalità di impostazione: Schermo / Pulsante

Per il tasto frontale si possono regolare le seguenti funzioni: Immagine / Video, Rotazione immagine, Illuminazione e Zoom. L'immagine / il video sono preimpostati. La luminosità del display può essere regolata su tre livelli.

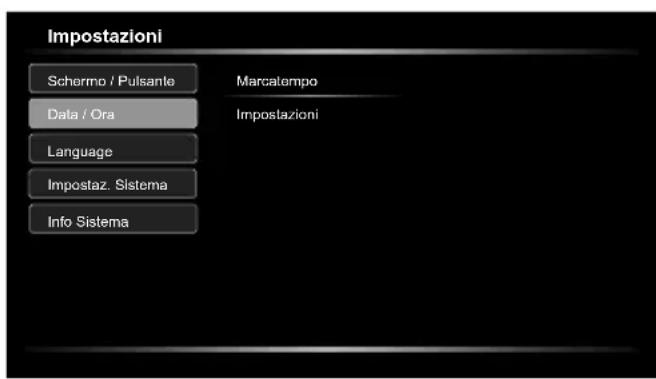

7.2 Modalità di impostazione: Data / Ora

Quisi puo selezionare I'opzione per inseire sulle immagini data e ora. Con i tasti freccia si possono regolare ora e data.

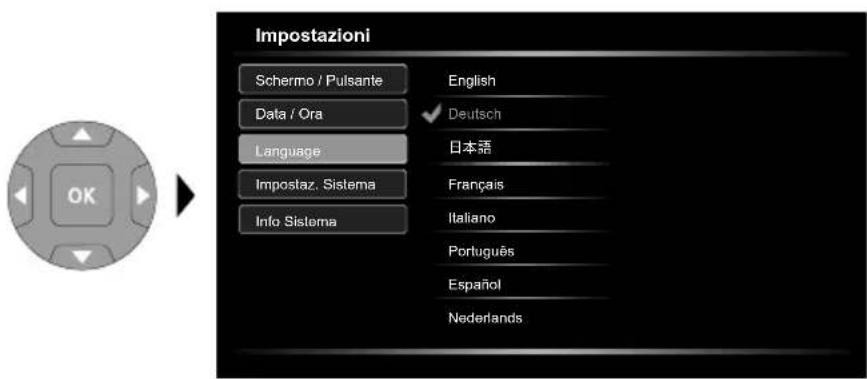

7.3 Modalità di impostazione: Modifica lingua (EN, DE, JP, FR, IT, PT, ES, NL)

In questo menu si può impostare la lingua necessaria.

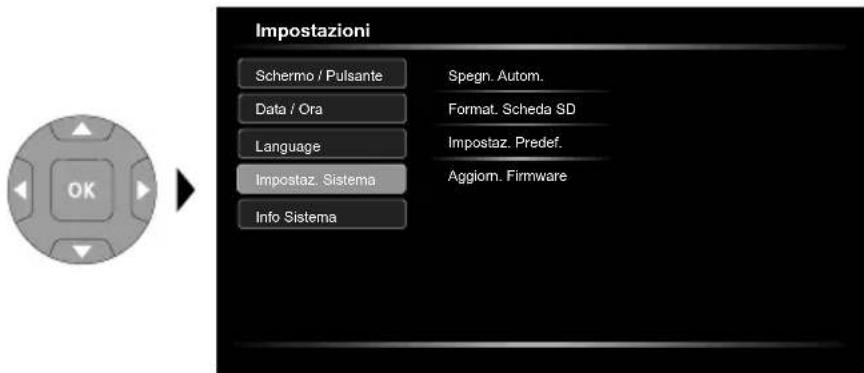

7.4 Modalità di impostazione: Impostaz. Sistema

Tutti i dati sulla sched a SD saranno cancellati. Questa operazione non cui quod assere annullata.

Non viene chiesta conferma per l'operazione.

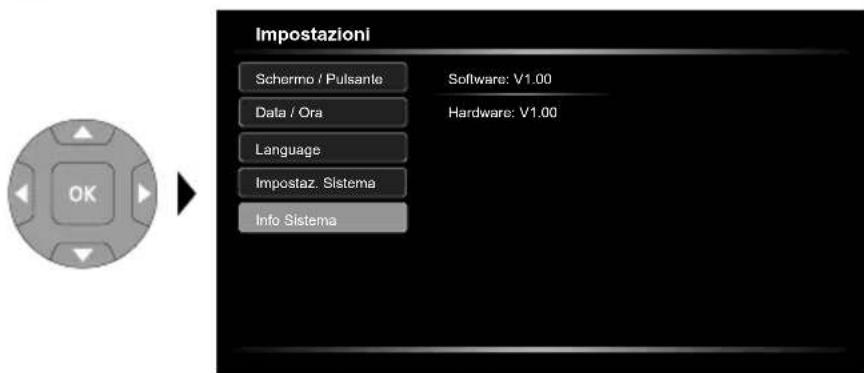

7.5 Modalità di impostazione: Info Sistema

Le informazioni sul prodotto sono fornite in quello menu.

Transmission data USB

I dati salvati sulla schedà SD possono essere trasmessi al PC con unlettore di schede adatto o direttamente attraverso la porta USB. Per informazioni sul collegamento tra computer e adattatore olettore di schede consultare il manuale dellettore di schede.

Funzione webcam

La videocamera cui esere utilizzata come webcam assieme a un computer tramite l'interfaccia USB-C.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzamento prolongato.

Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici	Con riserva di modifiche tecniche 24W36
Tipo di display 5" Display a colori	TFT
Risoluzione del display 1280 x 7	20 pixel
Risoluzione imagine / video 1	280 x 720 pixel
Formato imagine / video JPEG, MPEG-4	MPEG-4
Memoria Scheda di memoria micro	o SD sono a 32 GB
Classe di protezione IP 54
Attacchi USB di tipo C
Lingua del menu DE, EN, ES, FR,	IT, JA, NL, PT
Funzioni	Spegnimento automatico, Rotazione dell'immagine 180°, Immagini speculari, Registrazione immagini, Zoom digitali 1-2x, Orologio in tempo reale, Memoria di massa USB, Videoregistrazione
Funzionamento a rete sì
Alimentazione elettrica	Gruppo batterieagli ioni di litio da 3,7V / 2,6Ah Alimentatore 9V/DC / 2A
Durata di esercizio circa 5 ore
Durata ricarica circa 3 ore
Condizioni di lavoro	0°C ... 50°C, Umidità dell'aria max. 80% rH, non condensante, Altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -10°C	... 70°C, Umidità dell'aria max. 80% rH, non condensante
Dimensioni (L x H x P) 310 mm x 210 mm x 140 mm x (con supporto)
Peso 956 g (con batterie)

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggiosi da recuperare preziose materie prime.

Per ulteriori informazioni eindicazioni di sicurezza:

Verifica le disposizioni del tuo Cumune.
