Produkttyp	Professionelle Inspektionsvideokamera
Marke	Laserliner
Modell	VideoFlex HD Duo
Bildschirm	5 Zoll TFT-Farbbildschirm
Bildschirmauflösung	1280 x 720 Pixel
Bild-/Videoauflösung	1280 x 720 Pixel
Bild-/Videoformat	JPEG, MPEG-4
Speicher	Micro-SD-Karte bis 32 GB
Schutzart	IP54
Anschlüsse	USB Type-C
Menüsprachen	DE, EN, ES, FR, IT, JA, NL, PT
Hauptfunktionen	Foto, Video, Digitalzoom 1-2x, Bildrotation 180°, Spiegelung, LED-Beleuchtung, Galerie, Webcam
Stromversorgung	Netzteil 9V DC / 2A oder Li-Ion-Akku 7,4V / 2,6Ah (19,24Wh)
Betriebsdauer	Ca. 5 Stunden
Ladezeit	Ca. 3 Stunden
Arbeitsbedingungen	0°C bis 50°C, Luftfeuchtigkeit max. 80% RH, Höhe max. 2000 m
Lagerbedingungen	-10°C bis 70°C, Luftfeuchtigkeit max. 80% RH
Abmessungen (L x H x T)	310 mm x 210 mm x 140 mm (mit Halterung)
Gewicht (mit Akku)	956 g
Pflege und Reinigung	Mit einem leicht feuchten Tuch reinigen, keine Lösungsmittel. Bei längerer Lagerung den Akku entnehmen.
Sicherheit	Nicht Feuchtigkeit aussetzen, nicht in der Nähe gefährlicher Spannungen verwenden, EMV-Hinweise beachten.
Ersatzteile und Reparierbarkeit	Akku über Händler oder UMAREX-LASERLINER Kundendienst austauschbar. Keine Änderungen am Gerät.
Allgemeine Informationen	Konform mit EU- und GB-Richtlinien. Recycling vorgeschrieben (WEEE, Batterien).

Häufig gestellte Fragen - VideoFlex HD Duo Laserliner

Wie schalte ich das VideoFlex HD Duo ein und aus?

Verwenden Sie die ON/OFF-Taste (Pos. 2) am Gerät. Langes Drücken schaltet das Gerät ein oder aus.

Welcher Speicherkartentyp wird verwendet?

Das Gerät akzeptiert Micro-SD-Karten bis 32 GB. Stecken Sie die Karte nach Öffnen der Gummikappe in den vorgesehenen Steckplatz (Pos. 6). Ohne Karte ist keine Aufnahme möglich.

Wie mache ich ein Foto oder Video?

Drücken Sie im Aufnahmemodus die Auslösetaste (Pos. h) für ein Foto oder starten Sie eine Videoaufnahme. Ein erneuter Druck stoppt das Video. Verwenden Sie die Taste i zum Wechseln zwischen Foto und Video.

Wie stelle ich die LED-Beleuchtung ein?

Verwenden Sie die Tasten g (+/-), um die Intensität der LED-Beleuchtung am Kamerakopf zu erhöhen oder zu verringern.

Kann das Gerät als Webcam verwendet werden?

Ja, schließen Sie das Gerät über den USB-C-Anschluss an einen Computer an. Das Gerät fungiert dann als Webcam. Beachten Sie die Bedienungsanleitung für die Konfiguration.

Wie übertrage ich Dateien auf einen Computer?

Sie können die Micro-SD-Karte entnehmen und einen Kartenleser verwenden oder das Gerät direkt per USB-C anschließen. Das Gerät wird als Wechsellaufwerk angezeigt.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie das 9V-Ladegerät an und warten Sie, bis die Anzeige grün wird. Wenn das Problem bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch zur Reinigung der Komponenten. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Tauchen Sie den Bildschirm nicht ins Wasser.

Wie lange hält der Akku?

Der Li-Ion-Akku bietet eine Betriebsdauer von ca. 5 Stunden bei Dauerbetrieb. Die vollständige Ladezeit beträgt ca. 3 Stunden.

Ist das Gerät wasserdicht?

Das Grundgerät (Bildschirm) ist nicht wasserdicht. Der Kamerakopf und das Kabel sind IP54-geschützt (Spritzwasser- und Staubschutz). Tauchen Sie den Bildschirm nicht ins Wasser.

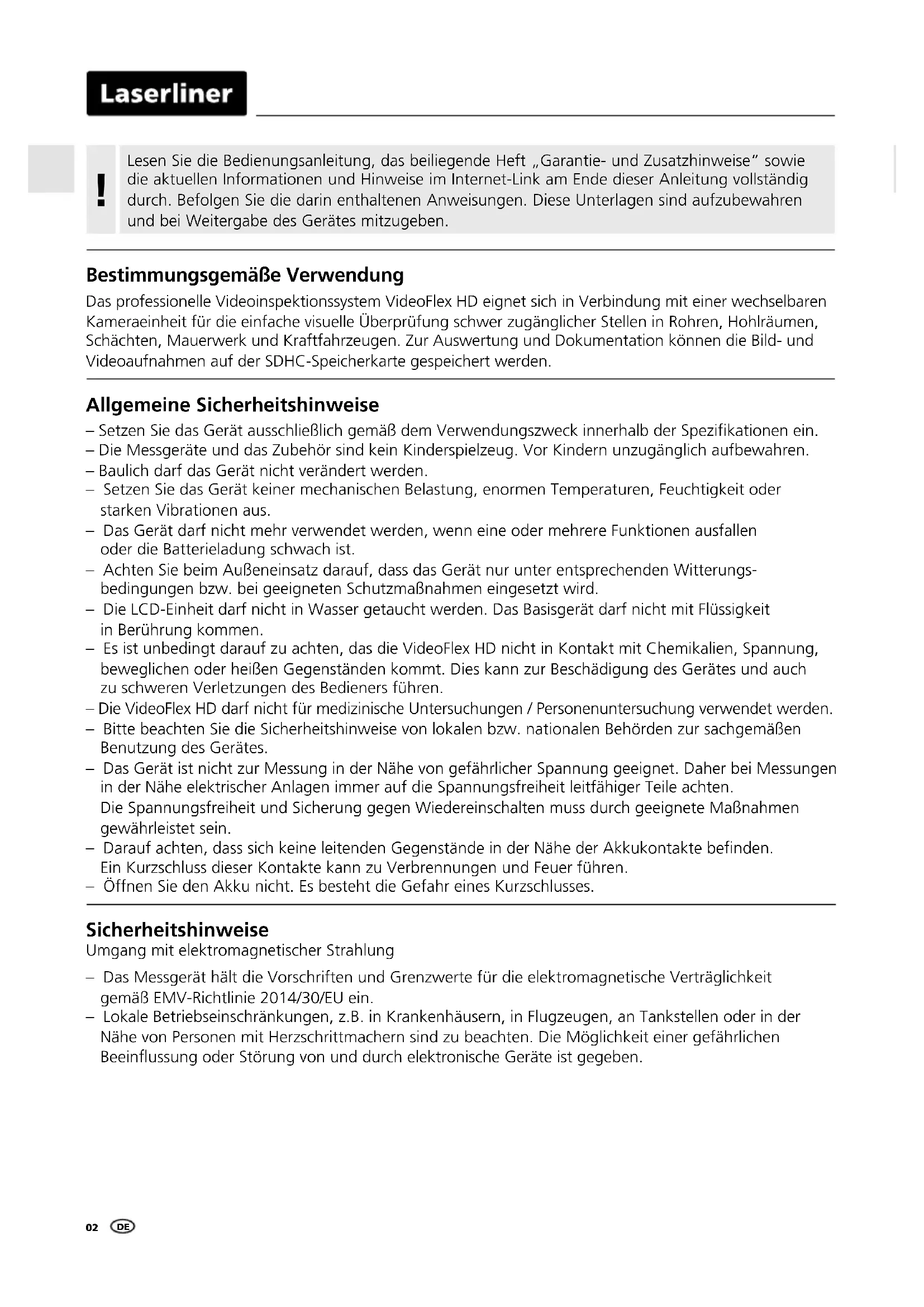

BEDIENUNGSANLEITUNG VideoFlex HD Duo Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugegeben.

Bestimmungsgemäß Verwendung

Das professionelle Videoinspektionssystem VideoFlex HD eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schachten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation konnen die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Baulicharf das Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
• Achten Sie beim AuBeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
  Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommt.
• Es ist unbedingt darauf auf zu achtenden, das die VideoFlex HD nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder bereits Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
  Die VideoFlex HD darf nicht fur medizinische Untersuchungen / Personenuntersuchung verwendet werden.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.
• Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.
• Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Sicherheitseinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträgeigkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

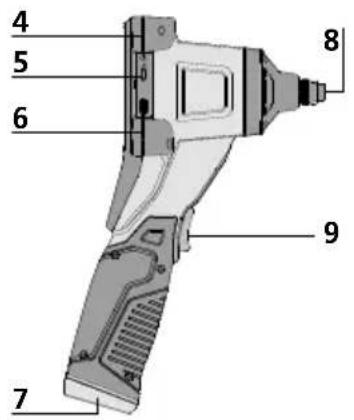

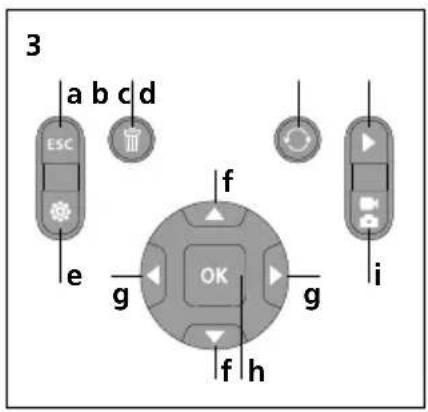

1 LC-Display

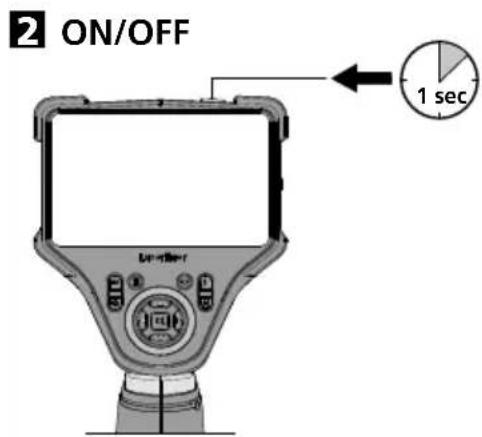

2 ON/OFF
3 Direkttasten
4 Ladebuchse
5 Schnittstelle USB Typ C
6 Steckplatz Micro-SD-Karte
7 Akkufach
8 Anschluss Kameraeinheit
9 Fronttaste

a Abbruch
b Aufnahmen loschen
Rotation 180^ / Spiegelung
d Mediengalerie
e Einstellungsmodus
f Zoom + / -
LED-Beleuchtung + / -

h Ausloser/Aufnahme/ Bestätigen
Umschaltung Bild/Video

Inbetriebnahme

1 Anschluss Flexschlauch

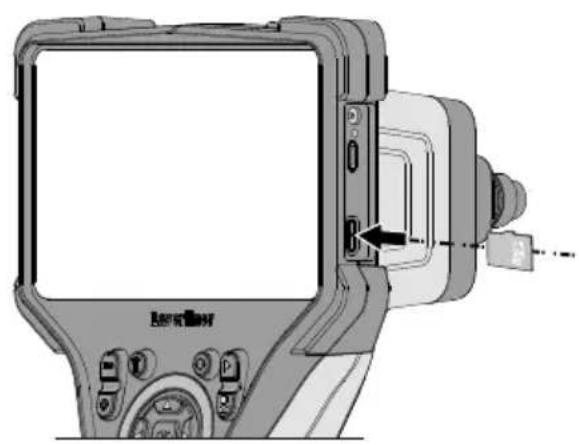

Micro-SD-Karte einlagen

Zum Einlagen einer Micro-SD-Karte zuerst die Gummabdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss das Gerät ausgeschaltet werden.

4 Handhabung Netzteil / Lithium-lonen Akku

• Der Akku kann im Gerät per beiliegenden 9V-Netzteil aufgeladen werden oder aber extern über die im Akku integrierte USB-C Buchse mit einem Standard USB-C Netzteil.
• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  Vor Einsatz des Gerätes, Gerät voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden.itte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Wahrend das Gerät geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.
• Wahrend der Akku geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED aus ist.

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

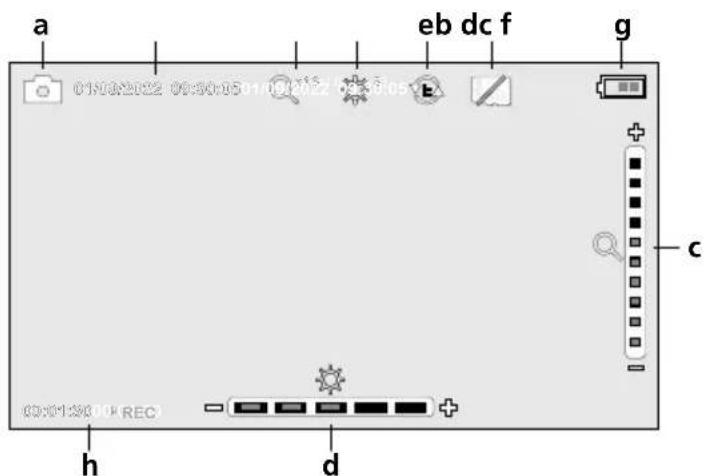

5.0 Aufnahmemodus

a Aufnahme Bild-/Video
b Aktuelles Datum/Uhrzeit
c Zoom
d LED-Beleuchtung
e Rotation 180^ / Spiegelung
f SD-Karte einlagen
g Batteriestatus
h REC: Aufnahme lauft

5.1 Aufnahmemodus: Umschaltung Aufnahme Bild / Video

5.2 Aufnahmemodus: Bild-Videoaufnahmen

Kamerakopf am Flexschlauch austrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder keine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180^ gedreht werden. Durch kurzes Betätigten der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drücken beendet die Aufnahme.

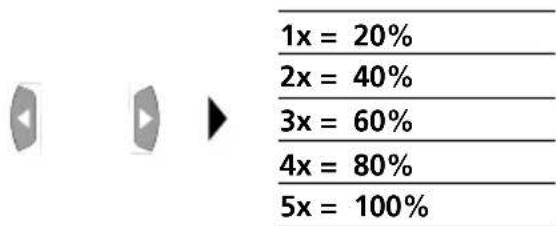

5.3 Aufnahmemodus: LED-Beleuchtung

5.4 Aufnahmemodus: Zoom

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

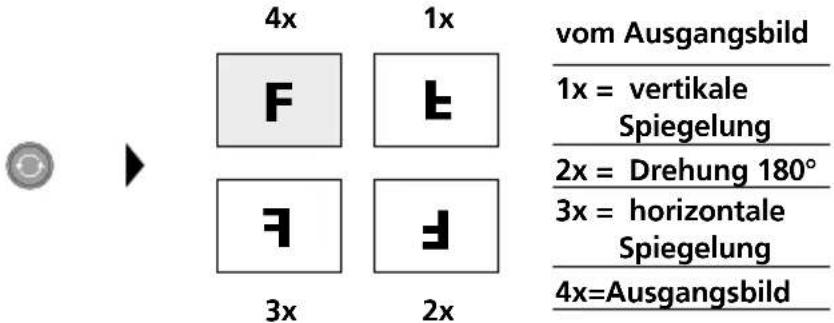

5.5 Aufnahmemodus: Bildrotation / Spiegelung

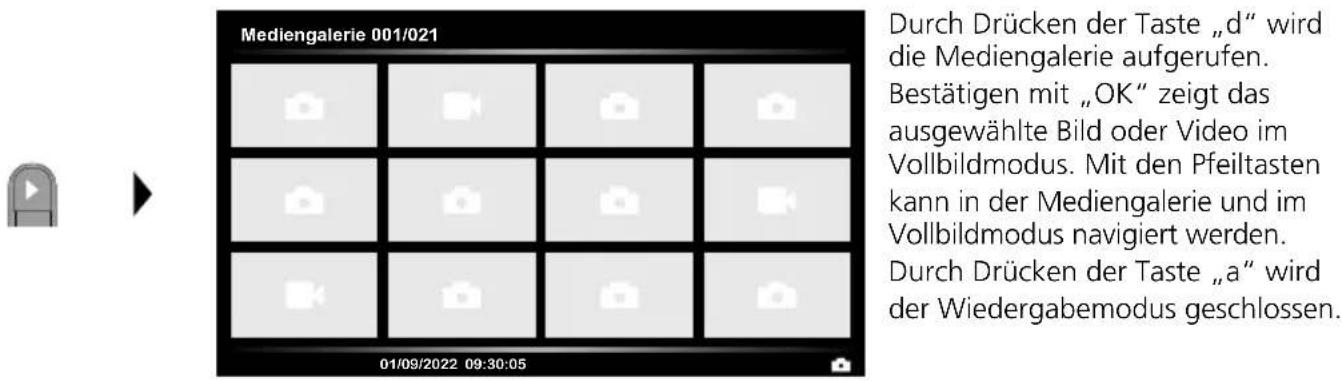

6.0 Wiedergabemodus: Wiedergabe von Bild-Videoaufnahmen

6.1 Wiedergabemodus: Aufnahme loschen

Aufnahmen konnen im Vollbild und in der Galerieanisch gelöscht werden. Der Löschvorgang kann nicht widerrufen werden.

Über die Formatierung des Datenträgers können alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „7.4 Systemeinstellungen".

6.2 Wiedergabemodus: Wiedergabe

Durch drucken der Taste „a" wird die Wiedergabe gestopt.

7.0 Einstellungsmodus

a Bildschirmhelligkeit einstellen / Fronttaste konfigurieren
b Datum / Zeit einstellen
c Sprache andern EN,DEJPFRITPTESNL
d System einstellen
e Firm-/Hardware-Version

！

Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drucken.

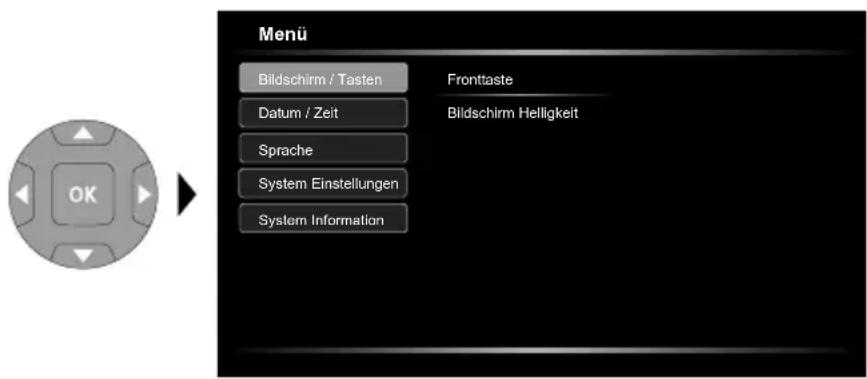

7.1 Einstellungsmodus: Bildschirm / Tasten

Für die Fronttaste konnen folgende Funktionen eingestellt werden:

Bild / Video, Bildrotation, Beleuchtung und Zoom.

Voreingestellt ist Bild / Video.

Die Bildschirmhelligkeit kann dreistufig eingestellt werden.

7.2 Einstellungsmodus: Datum / Zeit

Hier kann ausgewählt werden ob ein Zeitstempel in den Aufnahmen erschreiben.

Die Zeit und das Datum konnen mit den Pfeiltasten eingestellt werden.

7.3 Einstellungsmodus: Spracheändern (EN, DE, JP, FR, IT, PT, ES, NL)

Die benötigte Sprache kann in thism Menu eingestellt werden.

7.4 Einstellungsmodus: System Einstellungen

Alle Daten auf der SD-Karte werden geföscht. Dieser Vorgang kann nicht widerrufen werden.

Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

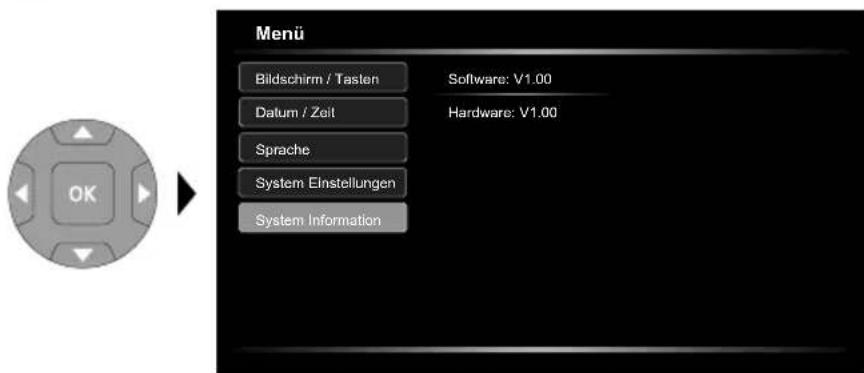

7.5 Einstellungsmodus: System Information

Die Produktinformationen sind in this Menu aufgeführ.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte konnen entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu ihrem Kartenleser.

Webcam-Funktion

Die Kamera kann über die USB-C-Schnittstelle als Webcam mit einem Computer verwendet werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmer Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 24W36
Bildschirmtyp 5" TFT-Farbdisplay
Auflösung Display 1280 x 720 Pixel
Auflösung Bild / Video 1280 x 720 Pixel
Bildformat / Videoformat JPEG,	MPEG-4
Speicher Micro-SD Speicherkarte	bis 32 GB
Schutzart IP 54
Anschlüsse USB Typ C
Menüsprache DE, EN, ES, FR, IT, JA, NL, PT
Funktionen	Automatische Abschaltung, Bildrotation 180°, Bildspiegelung, Bildaufnahme, Digitaler Zoom 1-2x, Echtzeituhr, USB-Massenspeicher, Videoaufzechnung
Netzbetrieb Ja
Stromversorgung	Li-Ion Akkupack 7,4V / 2,6Ah / 19,24Wh Netzteil 9V/DC / 2A
Betriebsdauer ca. 5 Std.
Ladezeit ca. 3 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitssthöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Abmessungen (B x H x T)	310 x 210 x 140 mm (inkl. Halterung)
Gewicht	956 g (inkl. Akkupack)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführrt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

Der Ladevorgang ist abgeschlossen, wenn die LED aus ist.

Das Gerät verfügt über einen austauschbaren Akku. Skontaktuj sie z lokalmym handlowcem lub serwisem UMAREX-LASERLINER.

5.0 Tryb nagrywania

Tel.: [phone]

[e-mail]

https://www.laserliner.com

MADE IN PRC
