VideoFlex HD Duo - Videokamera Laserliner - Gratis brugsanvisning og manual

Produkttype	Professionelt inspektionsvideokamera
Mærke	Laserliner
Model	VideoFlex HD Duo
Skærm	5 tommer TFT farve
Skærmopløsning	1280 x 720 pixels
Billede/video-opløsning	1280 x 720 pixels
Billede/video-format	JPEG, MPEG-4
Hukommelse	Micro SD-kort op til 32 GB
Beskyttelsestype	IP54
Tilslutninger	USB Type-C
Menusprog	DE, EN, ES, FR, IT, JA, NL, PT
Hovedfunktioner	Foto, video, digital zoom 1-2x, billedrotation 180°, spejling, LED-belysning, galleri, webcam
Strømforsyning	Netadapter 9V DC / 2A eller Li-ion batteripakke 7,4V / 2,6Ah (19,24Wh)
Batteritid	Ca. 5 timer
Opladningstid	Ca. 3 timer
Arbejdsbetingelser	0°C til 50°C, maks. luftfugtighed 80% RH, maks. højde 2000 m
Opbevaringsbetingelser	-10°C til 70°C, maks. luftfugtighed 80% RH
Mål (L x H x D)	310 mm x 210 mm x 140 mm (inkl. holder)
Vægt (med batteri)	956 g
Vedligeholdelse og rengøring	Rengør med en let fugtig klud, uden opløsningsmidler. Fjern batteriet ved længere tids opbevaring.
Sikkerhed	Må ikke udsættes for fugt, må ikke bruges i nærheden af farlige spændinger, overhold EMC-forskrifter.
Reservedele og reparationsmuligheder	Batteri kan udskiftes via forhandler eller UMAREX-LASERLINER service. Ingen ændring af instrumentet.
Generelle oplysninger	Overholder EU- og GB-direktiver. Obligatorisk genbrug (WEEE, batterier).

Ofte stillede spørgsmål - VideoFlex HD Duo Laserliner

Hvordan tænder og slukker man VideoFlex HD Duo?

Brug ON/OFF-knappen (mærke 2) på enheden. Et langt tryk tænder eller slukker enheden.

Hvilken type hukommelseskort skal bruges?

Enheden accepterer micro SD-kort op til 32 GB. Indsæt kortet i den dertil beregnede slot (mærke 6) efter at have åbnet gummilåget. Ingen optagelse er mulig uden kort.

Hvordan tager man et billede eller en video?

I optagetilstand trykkes på udløserknappen (mærke h) for at tage et billede eller starte en videooptagelse. Et nyt tryk stopper videoen. Brug knappen i til at skifte mellem billede og video.

Hvordan justeres LED-belysningen?

Brug knapperne g (+/-) til at øge eller mindske intensiteten af den indbyggede LED-belysning i kameraets hoved.

Kan enheden bruges som webcam?

Ja, tilslut enheden til en computer via USB-C-porten. Enheden fungerer derefter som webcam. Se vejledningen for konfigurationsdetaljer.

Hvordan overføres filer til en computer?

Du kan fjerne micro SD-kortet og bruge en kortlæser eller tilslutte enheden direkte via USB-C. Enheden vises som en flytbar disk.

Hvad gør man, hvis skærmen ikke tænder?

Kontrollér, at batteriet er opladet. Tilslut 9V-opladeren og vent, indtil lampen skifter til grøn. Hvis problemet fortsætter, kontakt serviceafdelingen.

Hvordan rengør man enheden?

Brug en let fugtig klud til at rengøre komponenterne. Brug ikke opløsningsmidler eller slibende produkter. Dyp ikke skærmen i vand.

Hvad er batteriets levetid?

Li-ion-batteriet giver en batteritid på ca. 5 timer ved kontinuerlig brug. Den fulde opladningstid er ca. 3 timer.

Er enheden vandtæt?

Enhedens basisdel (skærm) er ikke vandtæt. Kameraets hoved og kablet er beskyttet IP54 (mod stænk og støv). Dyp ikke skærmen i vand.

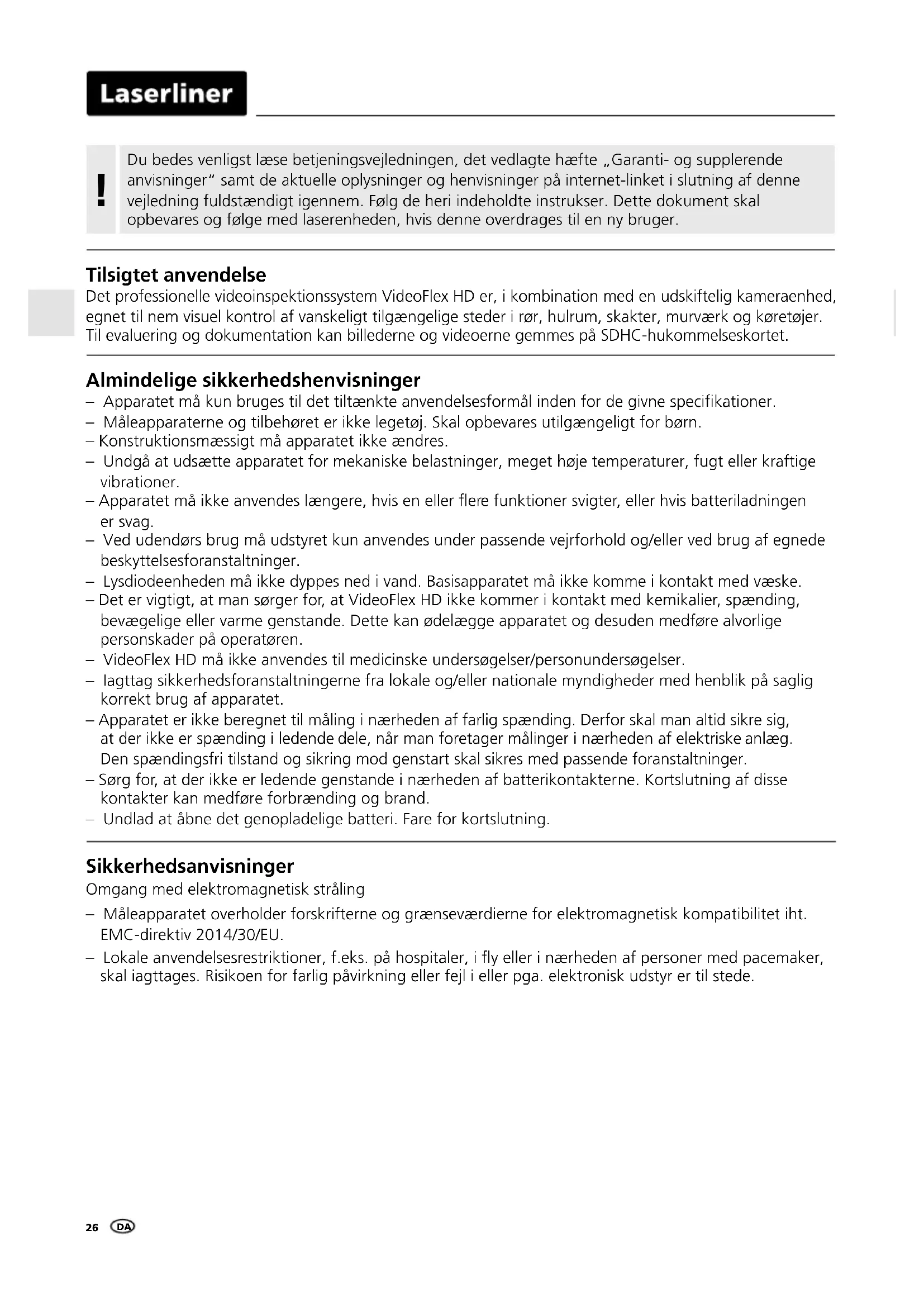

BRUGSANVISNING VideoFlex HD Duo Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af dette vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis这部分 overdrages til en ny bruger.

Tilsigtet anvendelse

Det professionelle videoinspektionssystem VideoFlex HD er, i kombination med en udskiftelig kameraenhed, egnet til nem visuel kontrol af vanskeligt tilgengelige steder i rør, hulrum, skakter, murværk og koretøjer. Til evaluering og dokumentation kan billederne og videoerne gemmes på SDHC-hukommelseskortet.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetoj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmaessigt ma apparatet ikkeændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget hje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Ved udendørs brug ma udstyret kun anvendes under passende vojrforhold og/eller ved brug af egnede beskyttelsesforanstaltninger.
• Lysdiodeenheden ma ikke dyppes ned i vand. Basisapparatet ma ikkekommen ikontakt med væske.
• Det er vigtigt, at man sørger for, at VideoFlex HD ikke kommt i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatoren.
  VideoFlex HD mä ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/ller nationale myndigheder med henblick på saglig korrekt brug af apparatet.
• Apparatet er/DDke beregnet til maling i nahrhen af farlig spanding. Derfor skal man altid sikre sig, at der icke er spanding i ledende dele, nar man foretager malinger i nahrhen af elektriske anlag. Den spendingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.
• Sorg for, at der ikke er ledende genstande i nærheden af batterikkontakterne. Kortslutning af dissek kontakter kan medfrole forbranding og brand.
• Undlad at abne det genopladelige batteri. Fare for kortslutning.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestrictioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning eller fej i eller pga. elektronisk udstyr er til stede.

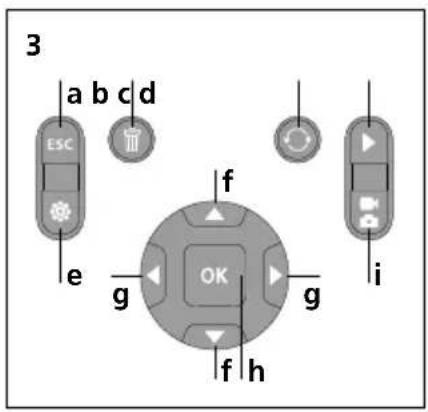

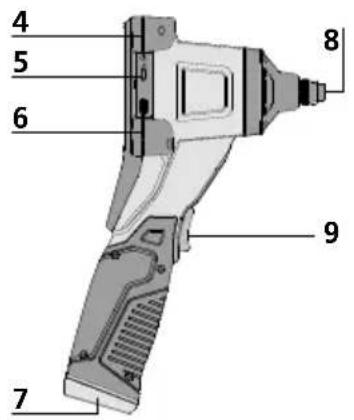

1 LC-display

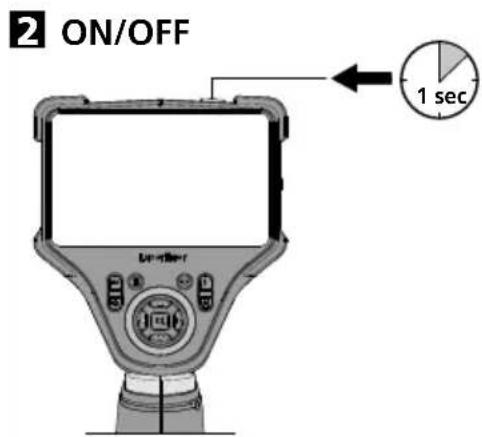

2 ON/OFF
3 Direkt-knapper
4 Ladebosning
5 Graenseflade USB type C
6 Port til SD-kort
7 Batterirum
8 Tilslutting kameraenhed
9 Frontknap

a Afbryd
b Slet optagelser
Rotation 180^ / Spejling
Mediegalleri
e Indstellingsmodus
f +/ - Zoom
g Diodelampe + / -

h Udløser / Optagelse / Bekraeft
i Omstilling billed / video

Idriftsættelse

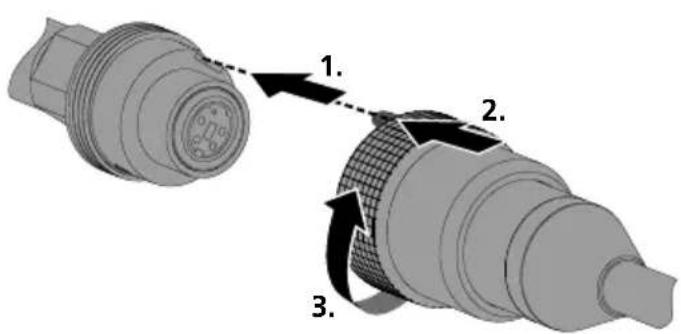

Tilslutining flexslange

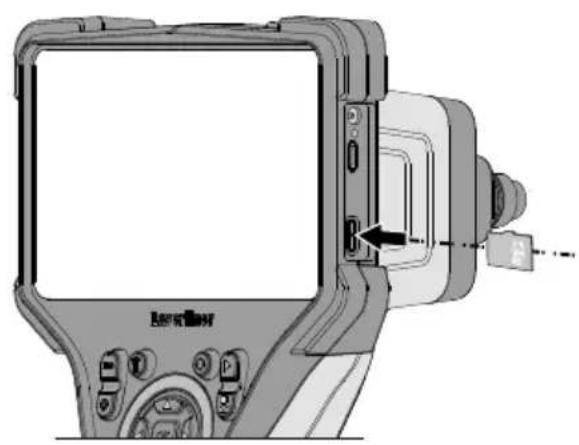

3 Indsæt mikro-SD-kort

Man indsætter et mikro-SD-kort ved først at abne gummiafdækningen og dernæst indsætte hukommelseskortet som vist i figuren. Uden hukommelsesmedium kan optagelser ikke gemmes.

! Inden mikro-SD-kortet tages ud, skal apparatet slukkes.

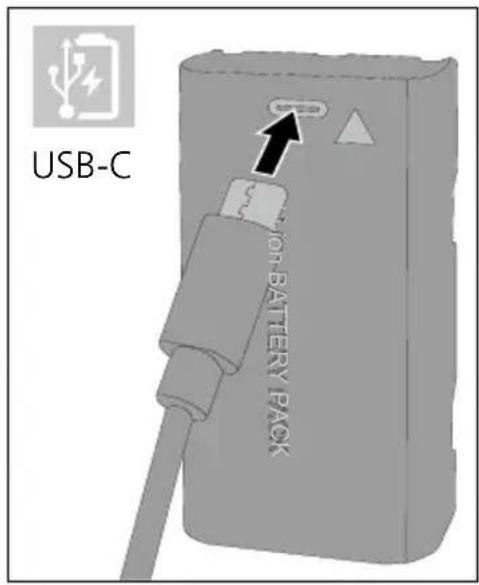

4 Händtering af strømforsyning / genopladeligt lithium-ion-batteri

• Batteriet kan oplades i enheden ved hjælp af den medfølgende 9V-stromforsyning eller eksternt via det USB-C-stik, der er integregret i batteriet, med en standard USB-C-stromforsyning.
• Strømforsyningen/opladeren ma kun bruges i lukkede rum; ma ikke udsettes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket pa apparatet. Man ma kun benytt de den vedlagte lysnet-adapter/ oplader. Hvis der benyttes en forkert lysnetadapter/oplader, portfalder garantien.
• Mens encheden oplades, lyser LED'en rodt.
  Ladeprocessen er aflsuttet, nar LED'en lyser gront.
• Mens batteriet oplades, lyser LED'en rodt.
  Ladeprocesen er aflsuttet. nar LED'en et slukket.

! Apparatet har et udskifteligt batteri. Kontakt din forhandler ull henvend til serviceafdelingen i UMAREX-LASERLINER.

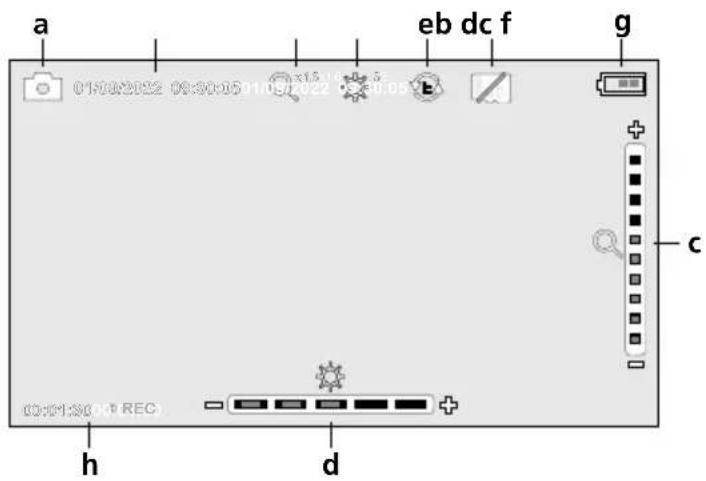

5.0 Optagelsesmodus

a Optagelse billed/video
b Aktuel dato / klokkeslaet
c Zoom
d Diodelampe
Rotation 180^ / Spejling
f IndsaeT SD-kort
Batterstatus
h REC: Optagelse i gang

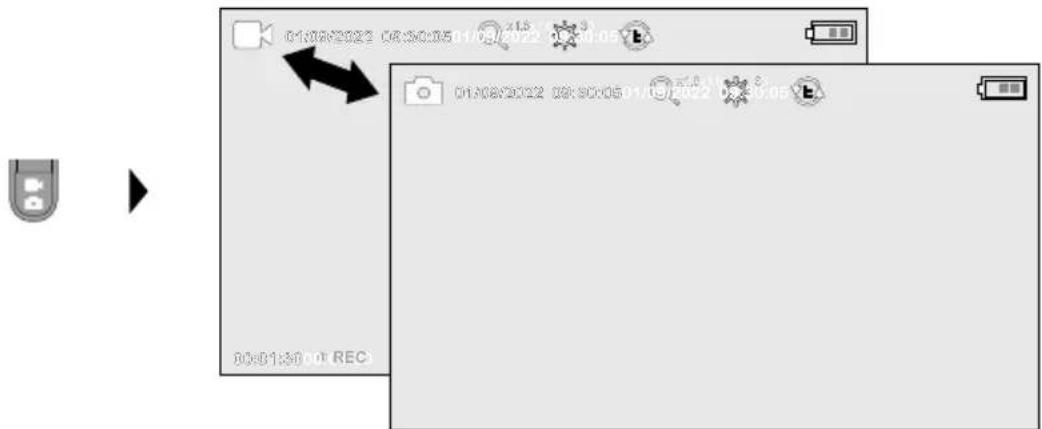

5.1 Optagelsesmodus: Skift mellem billed video

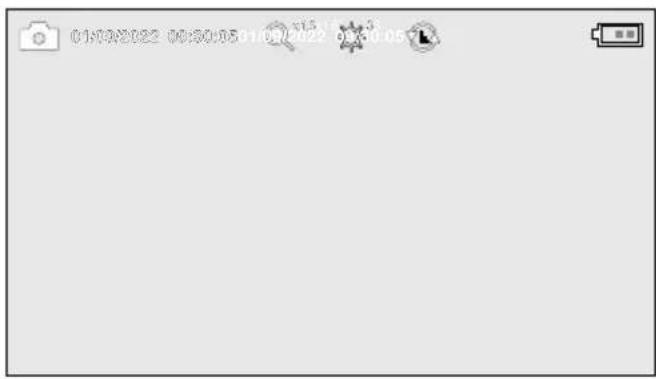

5.2 Optagelsesmodus: Billed-/videooptagelse

Man indstiller kamerahovedet på flexlangen og fører det hen til den ønskede position. Under darrlige lysforhold kan man taende diodelampen. Man kan zoome ind på fjerne eller små objekter. Via den manuelle billeddrotation kan billedet roteres 180^ på skærmen. När man trykker kortvarigt på OK-knappen, optages billedet aller videoen og gemmes på SD-kortet. Optagelsen afluttes ved at trykke på tasten igen.

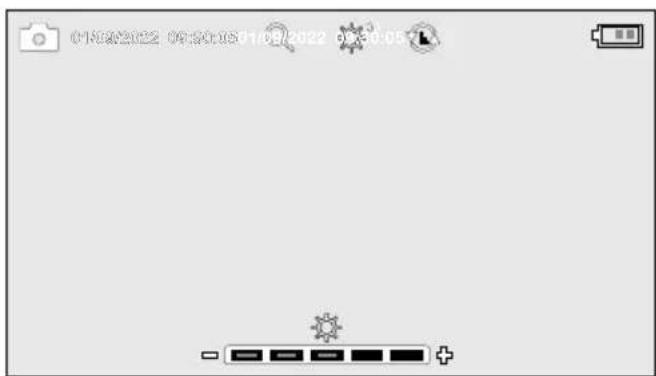

5.3 Optagelsesmodus: Diodelampe

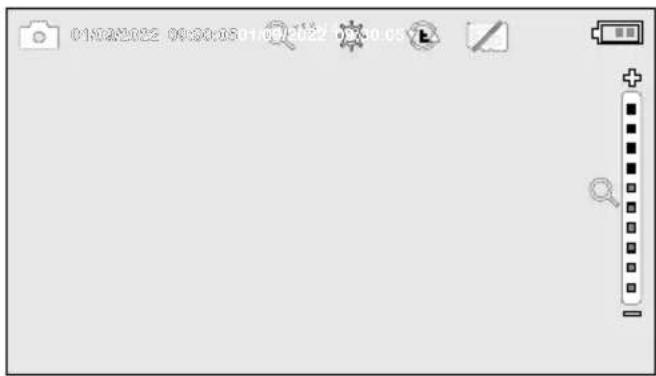

5.4 Optagelsesmodus: Zoom

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

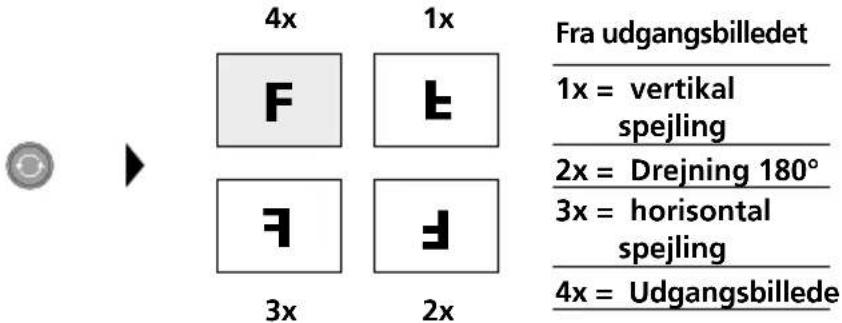

5.5 Optagelsesmodus: Billedrotation / Spejling

Laserliner

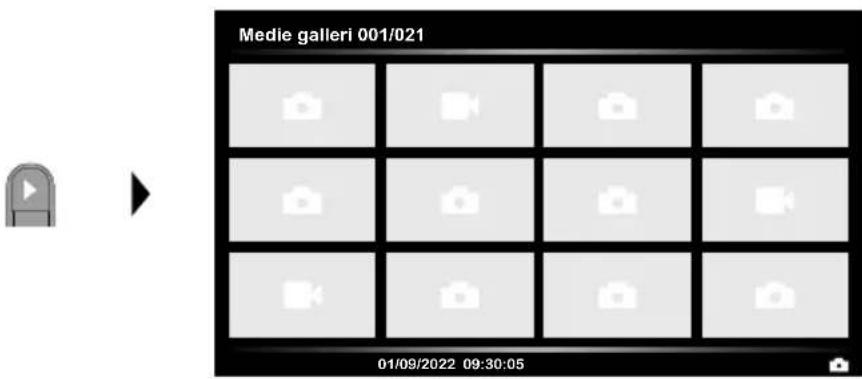

6.0 Gengivelsesemodus:Gengivelseaf billed-/videooptagelser

När man trykker på knappen „d“, indhentes mediegalleriet. Bekræft med „OK“ for at fö vist det valgte billede eller video i fuld skærmmodus. Man kan bruge piletasterne til at navigere i mediegalleriet og i fuld skærmmodus. Ved at trykke på knappen „a“, lukkes gengivelsemsmodus.

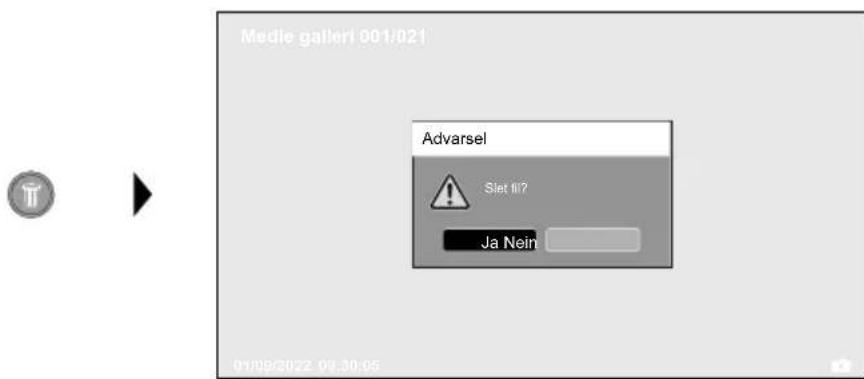

6.1 Gengivelsesemodus: Slet optagelse

Optagelser kan slettes fra fuldskaerm og i gallerivisning. Sletteprocesen kan ikke fortrydes. Via formatering af datamedierne kan man slette alle filer og mapper. Se punkt „7.4 Systemindstellinger".

6.2 Gengivelsesemodus:Gengivelse

När man trykker på knappen „a“, stoppes gengivelsen.

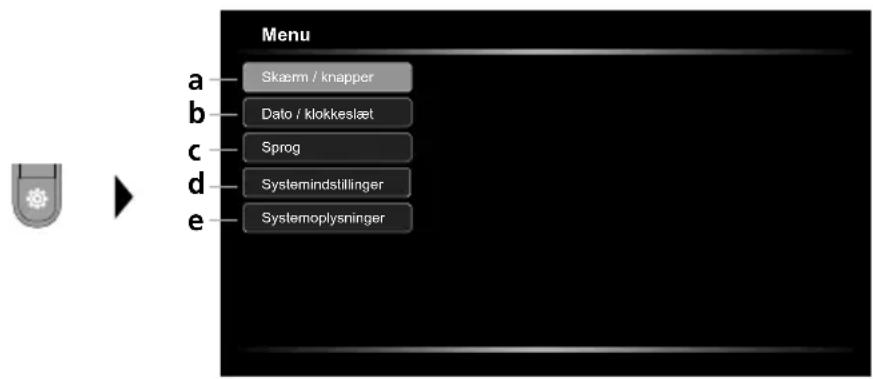

7.0 Indstillingsmodus

a Indstilling af skarmlysstyrke / konfiguration af frontknap
b Indstilling af dato/klokkeslaet
c Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)
d Indstilling af system
e Firm-/hardwareversion

Man kommt tilbage til optagelsesmodus ved at trykke gentagne gange pa knappen ESC.

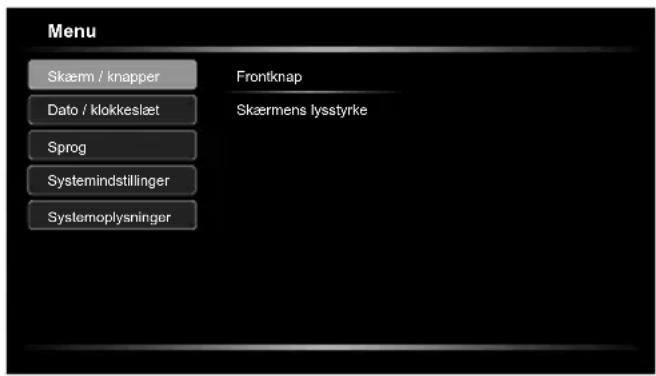

7.1 Indstillingsmodus: Skaerm / knapper

Folgende functior kan indstilles for frontknappen: Billede / video, billedrotation, belysning og zoom. Standardindstillingen er billede / video. Skarmens lysstyrke kan indstilles i tre trin.

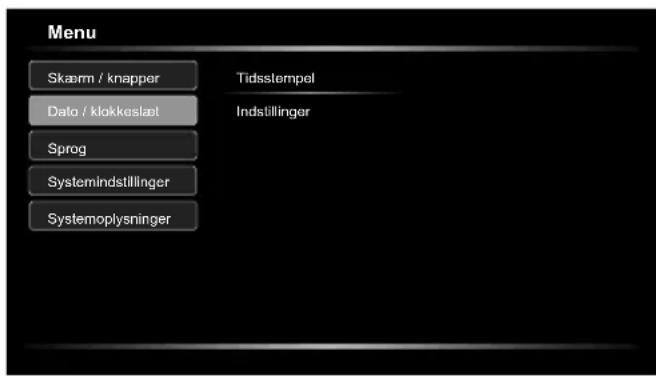

7.2 Indstellingsmodus: Dato / klokkeslaet

Her kan man vaelge, om der skal vises et tidsstempel i optagelsene. Tiden og datoen kan indstilles med pilknapperne.

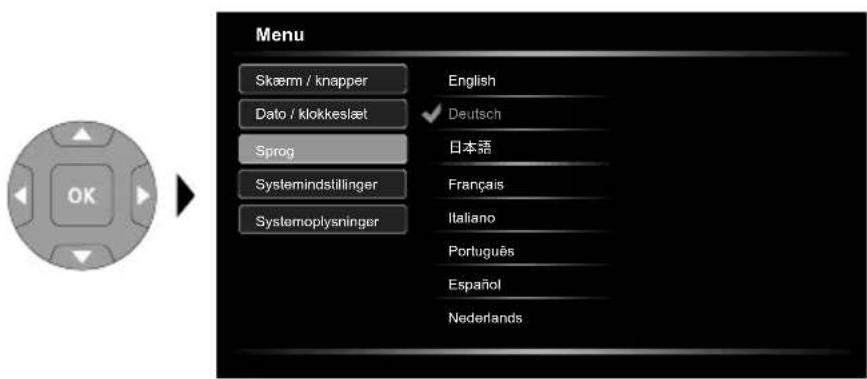

7.3 Indstillingsmodus: Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)

Det onskede sprog kan indstilles i donne menu.

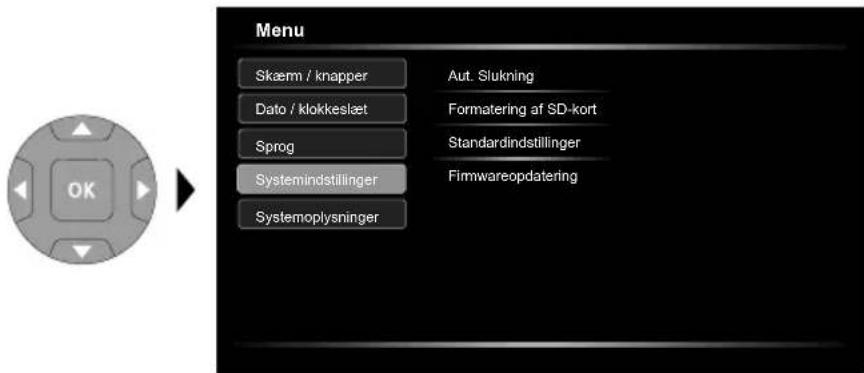

7.4 Indstillingsmodus: Systemindstellinger

Alle data pa SD-kortet slettes. Denne proces kan/DDke fortrydes.Der bedes icke om yderligere bekraftelse af processen.

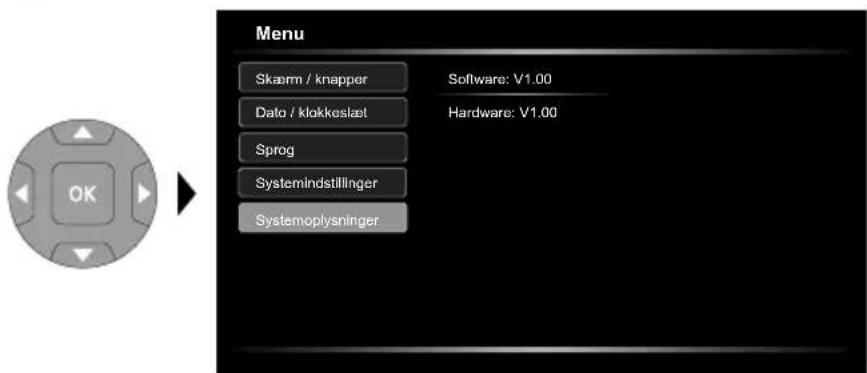

7.5 Indstillingsmodus: Systemoplysninger

Produktoplysningerne er angivet i denen menu.

USB-dataoverførsel

De lagre data pa SD-kortet kan overfores til pc'en enten med en passende kortlæser aller direkte via USB-interface. Oplysninger om forbindelse mellem computer og kort-adapter aller kortlæserfindes i manualen til kortlæseren.

Webcam-funktion

Kameraet kan bruges som webcam sammen med en computer via USB-C-graensefladen.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengores med en let fugtet klud, og man skal undlade brug af rengorings-, skure- og oplosningsmidler. Batterierne skal tages ud inden laengere opbevaringsperioder. Apparatet skal opbevares pa et rent og tort sted.

Tekniske data
Forbehold for tekniske ænderinger. 24W36
Skærmtype 5" TFT-farvedisplay
Opløsning display 1280 x 720 pixel
Opløsning billed / video 1280 x 720 pixel
Billedformat / videoofformat JPEG, MPEG-4
Hukommelse Mikro-SD-kort op ti	32 GB
Beskyttesesklasse IP 54
Tilslutninger USB type C
Menusprog DE, EN, ES, FR, IT, JA,	NL, PT
Funktioner	Automatisch slukning, Billedrotation 180°, Billedspejling, Billedoptagelse, Digitalzoom 1-2x, Realtdsur, USB-masselager, Videooptagelse
Netdrift Ja
Strømforsyning	Li-ion-batteripakke 3,7V / 2,6Ah Netdel 9V/DC / 2A
Driftstid ca. 5 timer
Ladetid ca. 3 timer
ArbejsdBetingelser	0°C ... 50°C, Luftfugtighed maks. 80% rH, ikke-kondenserende, Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10°C ...	70°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Mål (B x H x D) 310 mm x 210 mm x 140 mm x (inkl. holder)
Vægt	956 g (inkl. batteri)

Apparatet opfylder alle pakaevede standarder for fri vareomsæting inden for EU og UK.

Dette produit, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvirnde værdifulde rámaterialer.

Flere sikkerhedsanvisninger og supperende tips på:

Alle data pa SD-kortet slettes. Denne prosessen kan ikke annulleres. Det følger ingen ytterligere dialog til bekreftelse av prosessen.
