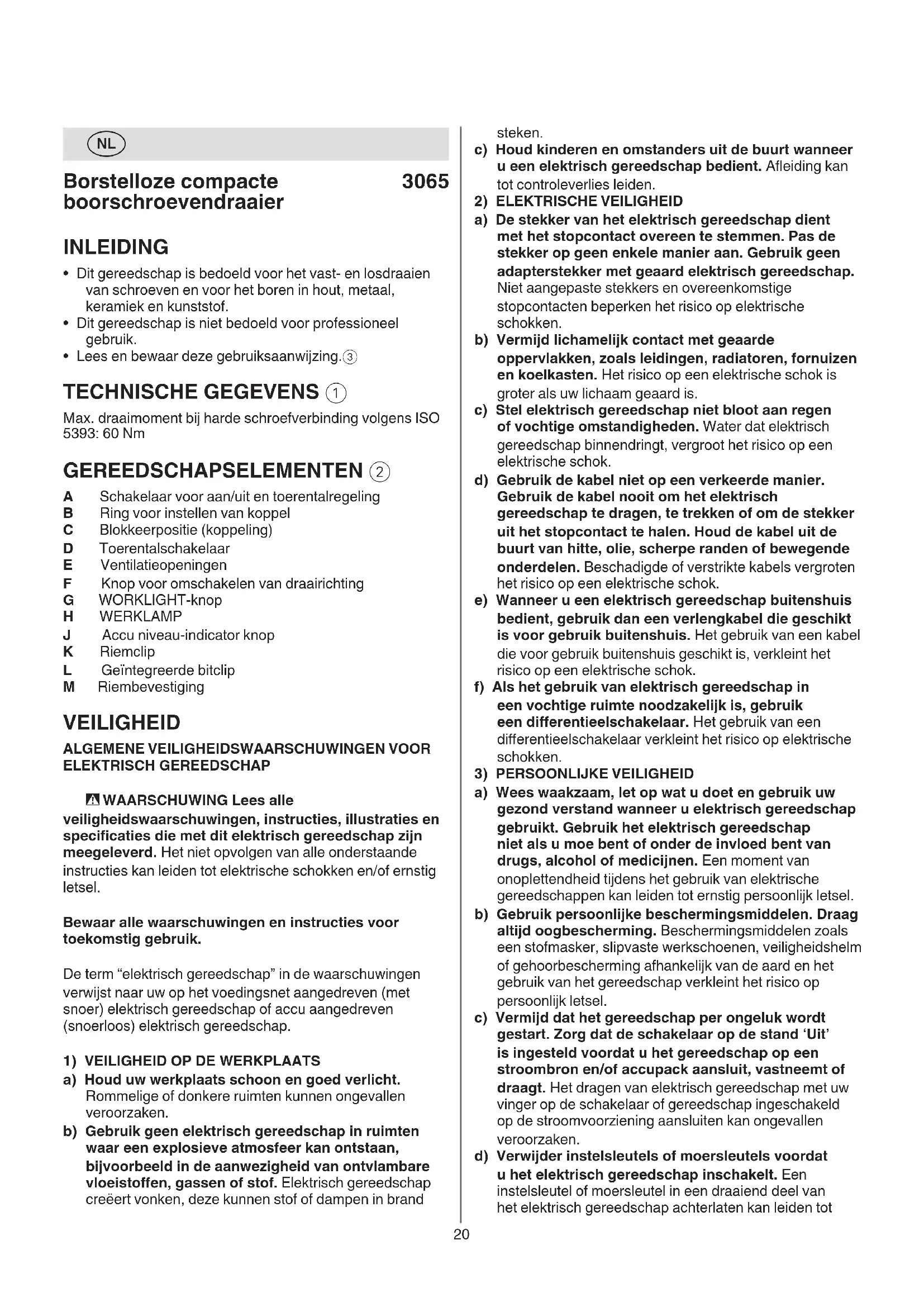

GEBRUIKSAANWIJZING 3065 GA SKIL

• Dit gereedschap is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof.
• Dit gereedschap is Niet bedoeld voor professioneel gebruik.
  Lees en bewaar deze gebruiksaanwijzing.③

Max. draaimoment bij harde schroefverbinding volgens ISO 5393:60 Nm

GEREEDSCHAPSELEMENTEN ②

A Schakelaar voor aan/uit en toerentalregeling
B Ring voor instellen van koppel
C Blokeerpositie (koppeling)
D Toerentalschakelaar
E Ventilateopeningen
F Knop voor omschakelen van draairichting
G WORKLIGHT-knop
H WERKLAMP
J Accuiveau-indicator knop
K Riemclip
L Geintegreerde bitclip
M Riembevestiging

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

veilgheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap+zijn meegeleverd. Het Niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst maar uw op het voedingsnet aangedreten (met snoer) elektrisch gereedschap of accu aangedreten (snoerloos) elektrisch gereedschap.

1) VEILIGHEID OP DE WERKPLAATS

a) Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten+kennen ongevallenveroorzaken.
b) Gebruik geen elektrisch gereedschap in ruimten waar een explosieve atmosefer kan ontstaan, bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap creeert vonken, dieze+kunnen stof of dampen in brand

steken.
c) Houd kinderen en omstanders uit de buurt wanneer u een elektrisch gereedschap bedient. Afleiding kan tot controverlies leiden.
a) De stekker van het elektrisch gereedschap dient met het stopcontact overeen te stemmen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaard elektrisch gereedschap. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken.
b) Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is.
c) Stel elektrisch gereedschap nicht bloot aan regen of vochtige omstandigheden. Water dat elektrisch gereedschap binnendringt, vergroot het risico op een elektrische schok.
d) Gebruik de kabel Niet op een verkeerde manier. Gebruik de kabel nooit om het elektrisch gereedschap te dragen, te trekken of om de stekkeruit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok.
e) Wanner u een elektrisch gereedschap buitenshuis bedient, gebruik dan een verlangkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok.
f) Als het gebruik van elektrisch gereedschap in een vochtige ruimteoodzakelijk is,gebruik een differentieelschakelaar. Het gebruik van een differentieelschakelaar verkleint het risico op elektrische schokken.
a) Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt. Gebruik het elektrisch gereedschap Niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel.
b) Gebruik persoonlijke beschemmingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel.
c) Vermijd dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de stand 'Uit' is ingesteld voordat u het gereedschap op een stroombron en/of accupack aansluit, vastneemt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of gereedschap ingeschakeld op de stroomvoorziening aansluiten kan ongevallenveroorzaken.
d) Verwijder instelsleutels of moersleutels voordatu het elektrisch gereedschap inschakelt. Een instelsleutel of moersleutel in een draaiend deel van het elektrisch gereedschap acheterlaten kan leiden tot

persoonlijk letsel.

e) Reik nicht te ver. Zorg er aktijd voor dat u stevig en stabel staat. Dit zorgt ervoor dat u het elektrisch gereedschap in onverwachte situaties better onder controle kunt honden.
f) Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en langhaar hunnen in bewegende onderdelen verstrikt raken.
g) Wonneer de montage van stofafzuiiging- of stofopvangvoorzieningen möglichk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen.
h) Word nicht zelfingenomen door de ervaring die u heeft opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seonde ernstig letsel veroorzaken.
4) ELEKTRISCH GEREEDSCHAP GEBRIKEN EN ONDERHOUDEN
a) Overbelast het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap werkt u better en veiliger binnen het aangegeven vermogensbereik.
b) Gebruik het elektrisch gereedschap nicht als des schakelaar Niet kan worden in- en uitgeschakeld. Elektrisch gereedschap dat Niet kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit de stroomvoorziening en/of verwijder het accupack, indien deze kan worden verwijderd, uit het elektrisch gereedschap voordat u het instelt, accessoires verrangt of het gereedschap opbergt. Dezepreventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van het elektrisch gereedschap.
d) Berg nicht-gebruikt elektrisch gereedschap op buiten het bereik van kinderen en zorg ervoor dat personen die Niet vertrouwd zijn met het gereedschap of die deze instructies Niet hebben gelezen het gereedschap Niet gebruiken. Elektrisch gereedschap is gevaarlijk wonneer het door onervaren Personen worden gebruikt.
e) Onderhoud het elektrisch gereedschap en de accessoires. Controller of de bewegende onderdelen correct functioneren en nicht vastklemmen en of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrisch gereedschap nadelig worden beinvloedt. Laat een beschadigd elektrisch gereedschap eerst repareren voordat u het wee in gebruik neemt. Vele ongevallen zich het gevolg van slecht onderhonden elektrisch gereedschap.
f) Houd de snij-onderdelen scherp en schoon. Zorgvuldig onderhonden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen.
g) Gebruik het elektrisch gereedschap, accessoires, inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situatuies leiden.

h) Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken makeen een veilige omgang en de contrôle over het elektrisch gereedschap in onverwachte situations onmogelijk.
5) ACCU-GEREEDSCHAP GEBRUIKEN EN ONDERHOUDEN
a) Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accupack kan tot brandgevaar leiden wonneer hij gebruikt worden met een ander accupack.
b) Gebruik elektrisch gereedschap alleen met het specifiek aangegeven.Accupack.Het gebruik van andere accupacks kan risico op letsel en brandgevaarveroorzaken.
c) Wanner u de accu Niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, nagels, schroeven of anderekleine metalen voorwerpen die de twee aansluitklemmen konnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand verooorzaken.
d) Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in contact komt met de ogen, dient u onmiddelijk een arts te consulteren. Vloeistof dat uit de accu worden gespoten kan irritatie of brandwonden verroorzaken.
e) Gebruik geen.Accupack of gereedschap dat is beschadigd of aangepast. Beschadigde of aangepaste accu's kunnen resulteren in onvoorzien gedrag zoals brand,explosione of het risico op letsel.
f) Stel een accupack of gereedschap nicht bloot aan vuur of excessieve temperatures. Bootstelling aan vuur of temperaturen boven 130^ können leiden tot een explosie.
g) Neem alle laadinstructies in acht en laad het accupack of het gereedschap Niet buiten het gespecificeerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand.
6) SERVICE
a) Laat uw elektrisch gereedschap repareren door een gekwalificierde reparateur en alleen met identieke reserve-onderdelen. Dit waarborgt de veiligheid van het elektrisch gereedschap.
b) Repareer beschadigde accurpacks nooit. Onderhoud van accurpacks mag alleen worden uitgevoerd door de fabrikant of een geautoriseerde Dienstverlener.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

1) VEILIGHEIDSVOORSCHRIFTEN VOOR ALLE WERKZAAMHEDEN
a) Houd het elektrisch gereedschap vast aan de geisoleerde grepen, als u een handelinguitvoert waar bij het zaagccessoire of bevestigingsmiddel

in contact kan komen met verborgen bedrading.

Contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

2) VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEBRUIK VAN LANGE BOORBITS

a) Werk nooit met hogere snelheden dan de maximale snelheid van de boorbit. Bij hogere snelheden kan de bit gaan buigen als men hem vrijelijk staatraien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben.
b) Begin altijd bij lage snelheid te boren en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden kan de bit gaan buigen als men hem vrij maar draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben.
c) Oefenuitsluitend kracht uit in de directe richting van de bit en oefen geen excessieve kracht uit. Bits kuren buigen waardoor ze kuren breken of men de controle verliest, met persoonlijk letsel als gevolg.

ALGEMEEN

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvangvoorziening als die kan worden aangesloten
• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
  Zorg ervoor, dat schakelaar F ② in de midden (blokkeer-) positie staat, voordat u het gereedschap instelt of accessoires verrangt en ook wonneer u het gereedschap draagt of opbergt

ACCESSIONS

• SKIL kan alleen een correcte werkung van het gereedschap garanderen, indien originele accessoires worden gebrukt
• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van het gereedschap

VOOR GEBRUIK

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materielle schade en kan tot een elektrische schok leiden)

BATTERIJEN

• De meegeleverde accu is deels opgeladen (om een volledige capaciteit van de accu te garanderen,要去 u de accu volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)
• Gebruikuitsluitend de volgende batterijen en opladers voor deze machine

-SKIL-batterij:BR1*31****

-SKIL-oblader: CR131***

• Gebruik de batterij Niet, wanneer deze beschadigd is; verwang deze onmiddelijk
  Haal de batterij Niet uit elkaar
  Stel machine/batterij nicht bloot aan regen
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 4... 40^
-bij het gebruik -20...+50°C
-bij opslag -20...+50°C

UITLEG VAN SYMBOLEN OP GEREEDSCHAP/BATTERIJ

③ Lees de gelebruiksaanwijzing voor gebruik
④ Accu's exploderen als zij in vuur worden gegoodid, dus verbrand de accu in geen geval
Bewaar het gereedschap/oplader/batterij op een plaats, waar de temperatuur Niet hoger dan 50^ kan worden
6 Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Gecombineerde schakelaar voor aan/uit en slelheidsinstelling A ②

-regel het toerental traploos van 0 tot maximum door deschakelaar dieper in te drukken

• Opladen batterij

! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij ②
• Batterijniveau-indicator ⑦

-druk op de accu niveau-indicator knop J om het huidige batterijniveau aan te gehen ⑦ a

! Als de laagste accuniveau-indicator begint te knipperen na het drukken van knop J ⑦ b, is de accu leeg

! Als 2 niveaus van de batterij-indicator beginnen te knipperen na het drukken van knop J ⑦ c, bevindt de batterij zich Niet binnen het toegestane temperatuurbereik voor gebruik

Riemclip bevestigen 8
-bevestig de riemclip K aan de boor met de meegeleverde schroef.
Geintegreerde bitclip L ②
-handige opslag van hex bits.
Riembevestiging M ②
-bevestig een Polsband (niet inbegren) om uw pols tijdens het dragen van het gereedschap.
- De draairichting veranderen ⑨
-als de omkeerschakelaar Niet in de uiterste stand op links/rechts staat, kan schakelaar A ② Niet ingedrukt worden

! schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits 10
  ! gebruik geen bits met een beschadigde schacht
  Koppelregeling (VariTorque) 11

-het afgegeven koppel zal toenemen als koppelingsring B wordt versteld van positie 1aar positie 17; in positie C is de koppeling geblokkeerd, hetgeen zware schroefwerkzaamheden en boren möglichk maakt -voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat de gewenste diepte is bereikt

• Mechanische toerentalkeuze ⑫ -zet schakelaar D op het gewenste toerental! bedien de toerentalschakelaar alleen als het gereedschap langzaam draait

1

-laag toerental
-hoog koppel
-voir schroeven en boren van grote diameters -voir draadtappen

2

-hoog toerental
-lager koppel

-voor boren vankleine diameters

• WERKLAMP H (13)

• WERKLAMP H za branden in de standard modus voor lage持有人 de wederstig helleer het gereedschap is ingeschakeld OF als WERKLAMP knop G ingedrukt is zonder het gereedschap aan te zetten. De持有人 kan van laag maar volledig of van volledig maar laag worden geschakeld met behulp van de WERKLAMP knop G.

• Lage holderheid - schakelt ca. 10 sec. na het loslaten van de aan-/uit-schakelaar UIT

• Lage holderheid - schakelt ca. 600 sec. na het loslaten van de aan-/uit-schakelaar UIT

! WORKLIGHT-knop G is uitgeschakeld verwijl de tool worden uitgevoerd. Dehelderheid要去 alleen worden geschakeld als het gereedschap nicht draait.

! als de WERKLAMP gaat knipperen is de accubescherming geactiveerd (zie hieronder)

• Accubescherming

De machine worden plotseling uitgeschakeld of kan Nieteer worden ingeschakeld, wanner

• de belasting te hoog is -> verwijder de belasting en start opnieuw
• de temperatuur van de accu Niet binnen het toegestane bedrijfstemperatuurbereik van -20 tot
  +50°C ligt -> 2 niveaus van de accu niveau-indicator beginnen te knipperen als er op knop J ⑦c worden gedrukt; wacht tot de accu waar binnen het toegestane bedrijfstemporatuurbereik zit
  -de accu bijna leeg is (ter bescherming gegen diepe ontlading) --> er worden een laag accuniveau of knipperend accuniveau ub aangegeven door de accuniveau-indicator als er op knop J worden gedrukt; accu opladen
  ! blij nicht op de aan/uit-schakelaar drukken nadat het gereedschap automatisch is uitgeschakeld; de batterij kan beschadigd worden

Vasthouden en leiden van het gereedschap 14

! houd het gereedschapijdens het werk.altijd vast bij het (de) grijs gekleurde greepvlak(ken)
-houdventilatie-openingenE ② onbedekt
-oefen nicht te veel druk uit;That het gereedschap het werk voor u doen

TOEPASSINGSADVIES

• Gebruik de juiste bits (15)
  !gebruik uitsluitend scherpe bits
  Bij het boren in ijzerhoudende metalen
  -eenkleinergatvoorboren,wnneer een grot gat nodig is
  -vet de boorpunt af en toe met olie in
• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout
• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uittdraaien
• Voor het indraaien van schroeven in hard hout dient een gat voorgeboard te worden
  Splintervrijboren inhout 16
• Voor meer informatatie zich www.skil.com

ONDERHOUD / SERVICE

• Dit gereedschap is Niet bedoeld voor professioneel gebruik
• Houd het gereedschap algijd schoon (met name de ventilatie-openingen E ②)

! verwijdert voor het reinigen de batterij uit het gereedschap

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen -stuur het gereedschap Niet gedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
- symbol ⑥ zal u eraan herinneren als u het gereedschap moet afdanken
! bescherm de batterij-contacten met stevig plankband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID/VIBRATIE

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van dit gereedschap 80 dB (A) en het geluidsvermogensniveau 91 dB (A) (onzekerheid K = 3 dB), en de trilling < 2.5 m/s^2 (triax vector som; onzekerheid K = 1,5 m/s^2 )
• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee

machines met elkaar te vergelijk den als voorlopige beordeling van deblootstelling aan trilling bij gebruik van de machine voor de vermelde toepassenen -gebruik van het gereedschap voor andere toepassening, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
-wanneer het gereedschap isuitgeschakeld of wanneer het is ingeschakeld maar geen werk verricht, kan dit het bloatstellingsniveau aanzienlijk reduceren
! bescherm uzelf gegen de gevolgen van trilling door het gereedschap en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren
