BRUKSANVISNING 3065 GA SKIL

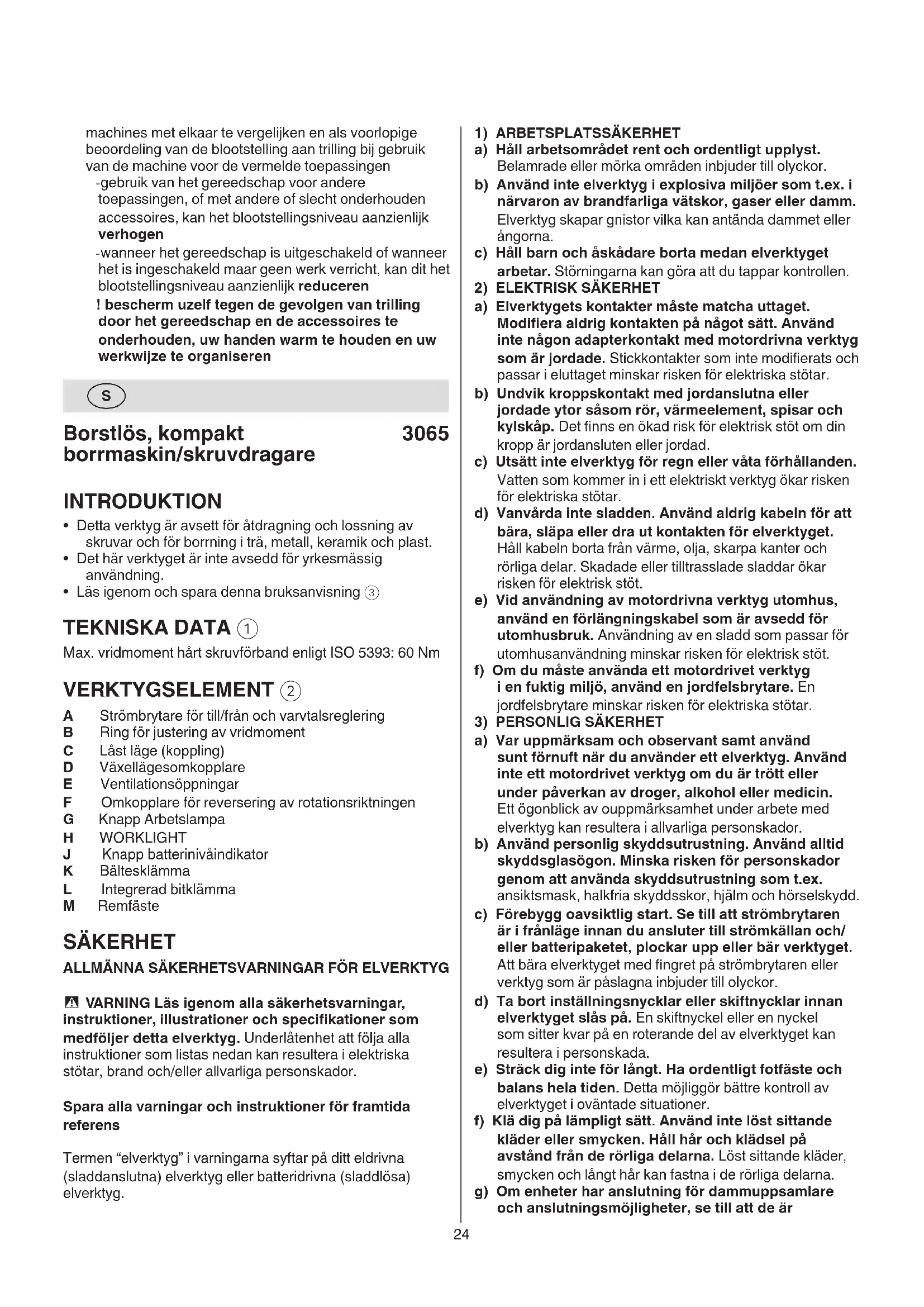

Borstlös, kompakt 3065 borrmaskin/skruvdragare

INTRODUKTION

• Detta verktyg ar avsett for atdragnig och lossning av skruvar och for borrning i tra, metall, keramik och plast.
• Det har verktyget ar inte avsedd for yrkesmagg anvandning.
• Läsigenom och sparaenna braksanvisning ③

TEKNISKA DATA ①

Max. vridmoment hart skruvforband enligt ISO 5393:60 Nm

VERKTYGSELEMENT ②

A Strömbrytare für till/frän och varvitalsreglering
B Ring for justering av vridmoment
C Last lage (koppling)
D Vaxellagesomkopplare
E Ventilationsoppninger
F Omkopplare for reversing av rotationsriktningen
G Knapp Arbetslampa
H WORKLIGHT
J Knapp batteriniväindikator
K Baltesklamma
L Integrerad bitklämma
M Remfaste

SÄKERHET

ALLMÄNNSA SÄKERHETSVARNINGAR FÖR ELVERKTYG

VARNING Läsigenom alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som medfoljer detta elverktyg. Underlåtenhet att följa alla instruktioner som listedan kan resultera i elektriska stötar, brand och/eller allvariga persönskador.

Spara alla varninger och instruktioner for framtida referens

Termen "elverktyg" i varningarna syftr pa ditt eldrivna (sladdanslutna) elverktyg uller batteridrivna (sladdlosa) elverktyg.

1) ARBETSPLATSSAKERHET
a) Hall arbetsomraret rent och ordentligt upplyst. Belamrade ellmorka omrden inbjuder till olyckor
b) Använd inte elverktyg i explosiva miljöer som t.ex. i narvaron av brandfarliga vātskor, gaser eller damm. Elverktyg skapar gnistor vilka kan anteanda dammet aller angorna.
c) Hall barn och askadare borta medan elverktyget arbetar. Störningarna kan gora att du tappar kontrollen.
2) ELEKTRISK SÄKERHET
a) Elverktygets kontakter måste matcha uttaget. Modificera aldrig kontakten på nagot satt. Använd inte;nagonadapterkontakt med motordrvina verktyg som ar jordade. Stickkontakter som inte modifierats och passar i eluttaget minskar risken for elektriska stötar.
b) Undvik kroppskontakt med jordanslutna aller jordade ytor sasom ror, varmeelement, spasar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten aller jordad.
c) Utsatt inte elverktyg for regn aller vata forhällanden. Vatten somkommen in i ett elektriskt verktyg okar risiken for elektriska stotar.
d) Vanvårda inte sladden. Använd aldrig kabeln for attbara, slapa eller dra ut kontakten for elverktyget. Hall kabeln borta frän varme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken for elektrisk stöt.
e) Vid användning av motordrivna verktyg utomhus, använd en frolängningskabel som ar avsedd for utomhusbruk. Användning av en sladd som passar for utomhusanvändning minskar risken for elektrisk stöt.
f) Om du maste anvanda att motordrivet verktyg i en fuktig miljö, använd en jordfelsbrytare. En jordfelsbrytare minskar risken for elektriska stötar.
3) PERSONLIG SAKERHET
a) Var uppmärksam och observant somt använd sunt fornuft när du använder esselverktyg. Använd inte ett motordrivet verktyg om du ar trott aller under paverkan av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet under arbete med elverktyg kan resultera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Minska risken for personskador genom att använda skyddsutrustning som t.ex. ansiktmask, halkfria skyddsskor, hjalm och horselskydd.
c) Förebygg oavsiktlig start. Se till att strömbrytaren ar i fränläge innan du ansluter till strömköllan och/eller batteripaketet, plockar upp erbar verktyget. Att barea elverktyget med fingret pa strömbrytaren erlerverktyg som ar pascalagna inbjuder till olyckor.
d) Ta bort installningsnycklar eller skiftnycklar innan elverktyget slas pa. En skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resultera i persorskada.
e) Sträck dig inte für langt. Ha ordentligt fotfaste och balans hela tiden. Detta möjiggör bättre kontroll av elverktyget i ovändade situationer.
f) Klä dig på lampligt satt. Använd inte lost sittande kläder eller smycken. Håll här och klädsel på avständ fran de rörliga delarna. Lõst sittande kläder, smycken och langt här kan fastna i de rörliga delarna.
g) Om encheter har anslutning for dammuppsamlare och anslutningsmöljigheter, se till att de ar

anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammlaterade faror.
h) Var alltid uppmärksam vid användning av verktyget, även after manga användningstillfalen, och ignorera inte verktygets sakerhetsprinciper. En vardslos handling kan orsaka allvariga personskador inom brådkelen av en sekund.
4) ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG
a) Tvinga inte elverktyget. Användett korrekt elverktyg for ditt arbete. Ett korrekt elverktyg utfor jobbet bättre och säkrare om det används for ratt arbete.
b) Använd inte elverktyget om strombrytaren inte kan slas på erer stängas av. Ett elverktyg som inte kan kontrolleras med strombrytaren ar farligt och maste repareras.
c) Koppla ur stickkontakten fran stromkallan och/eller ta bort batteripaketet, om det ar lostagbart, fran elverktyget innan du utfor justeringar, byter tillbehör eller forvarar elverktyget. Dessa forebyggande sakerhetsatgärder minskar risken for att elverktyget startas oavsiktligt.
d) Förvara elverktyg som går på tomgang utom räckhäll for barn och låt inte personer som ar ovana med elverktyget aller dessa instruktioner använda elverktyget. Elverktyg ar farliga i händerna på outbildade användare.
e) Underhäll av elverktyg och tillbehör. Kontrollera felinställningar eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhällanden som kan komma att paverka elverktygets Funktion. Om skadad, lamna in elverktyget für reparation innan det används. Många olyckor beror på dāligt unterhällna elverktyg.
f) Häll kapverktyg vassa och rena. Ordentigt underhällna kapverktyg med vassa sagkanter ar mindre sannolika att fastna och ar lättare att kontrollera.
g) Använd elverktyget, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsforhällanden och det arbete som ska utforas. Om elverktyget används for andra arbeten an det är avsett für kan det resultera i farliga situationer.
h) Hall handtagen och greppytorna torra, rena och fria frän olja och fett. Hala handtag och greppytor forhindrar saker hantering och kontroll av verktyget vid oväntade situationer.
5) ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVET VERKTYG
a) Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som ar lamplig for en typ av batteripaket kan skapa en risk for brand nar den anvands med ett annat batteripaket.
b) Använd endast elverktyg med deras särskilt avsedda batteripaket. Användning av andra batteripaket kan medfora risk for persorskador och eld.
c) När batteripaket inte används bör det hällas borta frän andra metallföremål som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand.
d) Under olampliga forhallanden kan vatska spruta ut fran batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vatskankommen i kontakt

med ögonen, sök också lækarhjalp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

e) Använd inte attt batteripaket aller verktyg som skadats aller modifierats. Skadade aller modifierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion aller risk für persorskador.
f) Utsatt inte batteripaketet aller verktyget for eld aller extrema temperaturer. Exponering av eld ell er temperaturer over 130^ kan orsaka explosion.
g) Följ alla laddningsinstruktioner och ladda inte batteripaketet aller verktyget atanfor det temperaturomrade som anges i instruktionerna. Felaktig laddning aller vid temperaturer atanfor angivet temperaturomrade kan skada batteriet och okar risken for brand.
6) SERVICE
a) Lämna ditt elverktyg for service hos en kvalificerad servicetekniker som endast anvander identiska utbytesdelar. Det garantarar att sakerheten hos elverktygets bibehalls.
b) Utför aldrig service på skadade batteripaket. Service av batteripaketör endast utforas av tillverkaren eller auktoriserade serviceverkstäder.

SÄKERHETSANVISNINGAR FÖR SLADDLOB BORRMASKIN/SKRUVDRAGAR

1) SÄKERHETSANVISNINGAR FÖR ALLA ÅTGÄRDER
a) Hall endast elverktyget i de isolerade greppytorna när arbete utförs där sāgtillbehöret kan komma i kontakt med dolda elledninger. Skärtillbehör och fästen somkommen i kontakt med en stromforande ledning kan medfora att verktygets exponerade metalldelar blir stromforande och leda till att användaren fär en elektrisk stöt.
2) SÄKERHETSANVISNINGAR VID ANVÄNDNING AV LÁNGA BORRBITAR
a) Använd aldrig högre varvtilän borrbitens klassade maximala varvtil. Vid högre varvtil ar det troligt att biten böjs om den fär rotera frittutan kontakt med arbetsstyetcket, vilket kan leda till personskador.
b) Borja alltid borra med lag hastiget och med bitspetsen i kontakt med arbetsstycket. Vid högre varvtil ar det troligt att biten bojs om den fär rotera frittutan kontakt med arbetsstycket, vilket kan leda till persorskador.
c) Använd tryck endast i direkt linje med biten och tryck inte for mycket. Bitar kan BOjas, vilket orsakar brott eller forlorad kontroll, vilket kan leda till persorskador.

ALLMÄNT

Viss typ av damm, exemplvis farg som innehaller bly, vissaTRSorder, mineraler och metaller kan vara halsovadliga om de inhaleras (hudkontakt erler inhalering kan ge allergisk reaktion och/eller luftvagsproblem/sjukdom hos personer i narhen); anecd andningsskydd och arbeta med en dammuppsamlare om sadan anslutting finns
Vissa typ er damm ar klassificerade sa som cancerframkallande (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; använd andningsskydd och arbeta med en dammuppsamlare om saban anslutning finns

• Folj de nationella krav, som finns angående damm, for de material du skall arbete med
• Asbesthaltigt material fär inte bearbetas (asbest anses vara cancerframkallande)
• Kontrollera att strombrytare F ② ar i mellanposition (låst låge) innan inställninger utfors eller tillbehörsdelar byts eller maskinen Transporteras eller forvaras

TILLBEHOR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Använd endast tillbehör vilkas tillatna varvthal atminstone motsvarar maskinens högsta tomgängsvarvthal

FORE ANVANDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startup ett arbete
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar erler i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lämpiga detektorer für lokalisierung av dolda fösörjningsledninger erer konsultera lokalt distributionsföretag (kontakt med elledninger kan fösorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan fösorsaka egendomsskador erler elstöt)

BATTERIER

• Det medfoljande batteriet ar delvis laddat (i syfte att garantera batteriets fulla kapacitet sca det laddas fullt i batteriladdaren innan verktyget anvands for forsta gangen)
• Använd endast följande batterier och laddare med det har verktyget

-SKIL-batteri:BR1*31***

-SKIL-laddare:CR1*31***

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut
• Demonterainte batteriet
• Utsatt inte verktyget/batteriet for regn
• Tillaten omgivningstemperatur (verktyg/laddare/batteri):

-vid laddning 4...40 °C

-vid drift -20...+50 °C

-vid Förvaring -20...+50 °C

FÖRKLARING AV SYMBOLER PÄ VERKTYGET/BATTERIET

③ Läs bruksanvisingenfore användning
4 Batterierna kan explodera om de utsats for eld sa brann inte batteriet av nagot skal
⑤ Forvara verktyget/laddaren/batteriet i lokaler, dar temperaturen inte overstiger 50^
Kasta inte elektriska verktyg och batterier i hushalssoporna

ANVÄNDNING

• Kombinerad strömbrytare och hastighetskontroll A ② -variera hastigheten steglost fran noll till maximum genom att trycka mer eller mindre på avtryckaren
• Laddning av batteri

! läs sakerhetsvarningarna och anvisingarna som medfoljde laddaren

Borttagning/installation av batteriet ②
- Batteriniväindikator ⑦ -tryck på indicatorknapen for batterinivån J für att visa nuvarande batterinivå ⑦a

! nar den lagsta nivan hos batteriindikatorn börjar

blinka after att knappen J ⑦ tryckts in ar batteriet tomt

! när två nivaær av batteriindikatorn börjar blinka after att knappen J ⑦c tryckts in ar inte batteriet inom tillåtet driftemperaturområde

Ansluta baltesklamman 8

-anslut baltesfastet K till borrmakinen med den medfoljande skruven.

Integrerat bitskämma L ②

-fast ett handledsband (medfoljer inte) runt handen nara du bar verktyget.

-Andra rotationsriktningen 9

-om inte vänster/höger ar installet i ratt lage, kan inte strombrytaren A ② aktiveras

!ändra rotationsriktningen nar maskinen ar helt stilla

• Byte av bits (10)

! anecdaldrig bits med trasigt skaft

Vridmomentkontroll (VariTorque) ⑪

-utmatat vridmoment ökar narr kopplingsringen B roteras frän 1 till 17; position C laser kopplingen for att möjiggöra borrning eller körning av tungt arbete

-vid idragning av en skruv, forsok forst med VariTorque position 1 och öka tills det ratta djupet ar natt

Mekaniskt vaxelval 12

-stall in omkopplaren D pa onskat varvital

! aktivera växelväljaren Near verktyget körs langsamt

-lag hastighet

-högt vridmoment

-For skruvdragning och borrning av stora diametrar

-forgangskarning

-hog hastighet
-lagt vridmoment
-for borrning av sma diametrar

ARBETSBELYSNING H 13

-WORKLIGHT H tänds i standardläge med låg ljusstyrkarnär verktyget ar paslaget ELLER om ARBETSLJUSknappen G trycks ned utan att verktyget slås pa.

Ljusstyrkan kan växlas frän lag till full eller frän full till lag genom att trycka på ARBETSLJUS-knappen G.

• Låg Ijusstyrka - stängs av ca 10s after att strömbrytaren har släppt's
• Hog Ijusstyrka - stangs av ca 600s after att strömbrytaren har släppt's

! ARBETSLJUS-knappen G ar avaktiverad medan verktyget körs. Ljusstyrkan bör endaständras nar verktyget inte körs.
! nar WORKLIGHT-lampan börjar att blinka, ar batteriskyddet aktiverat (se nedan)

• Batteriskydd

Verktyget stangs plotsigt av ellr forhindras att startas nar
- belastningen ar alltfor hog --> ta bort belastning och starta om

-batteriets temperatur ar inte inom tillatet drifttemperaturomrade pa -20 till +50^ -->tva

nivaer pa batteriindikatorns nivaindikator borjar blinka nar knappen J ⑦ ctrycks in; vanta tills batteriet har atergatt till tillatet drifttemperaturomrade

-batteriet ar nastan tomt (for att skydda mot djup urladdning) --enlag batteriniváller blinkande lag batterinivá ub visas av indikatorn for batterinivan nar knappen Jtrycks in; ladda batteriet

! fortsätt inte trycka på strömbrytaren after att verktyget stängts av automatiskt; batteriet kan skadas

• Fasthällning och styrning av verktyget 14! under arbetet, häll alltid verktyget i det gräfārgade greppområdet
  -hallventilationsoppningarna E ② fria
  -lagg inte for mycket tryck pa verktyget; lat verktyget gora arbetet at dig

ANVÄNDNINGSTIPS

Anvand lampliga bits 15

! använd endast vassa bits

När du borrar i järnmetaller
- forborra ett mindre hal da ett storre behovs -olja in borren emellanat
- Vid idragning av en skruv nara kortänden eller på sidan av tramaterialet skull forborrning ske for att undvika sprickbildning
- För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
- Vid skruvning i hare tra bör man Först forborra ett hal
- Splitterfri boring nträ 16
- Besök www.skil.com für mer information

UNDERHÄLL / SERVICE

• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Hall alltid verktyget rent (i synnerhet ventilationsöppningarna E ②)

! ta bort batteriet fran verktyget fore rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
  -skicka verktyget odemonterat tillsammans med inkopsbevis till din aterforsaljare erer narmaste SKIL service skicka verktyget odemonterat tillsammans med inkopsbevis till din aterforsaljare erer narmaste SKIL servicestation (adresser samt verktygets servicediagram listas på www.skil.com)
• Observera att skada till följd av oversamhet aller überbelastning inte tacks av garantin (for SKIL garantivillkor gà till www.skil.com aller fraga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt europeiska direktivet 2012/19/EG avseende avfall fran elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning sha uttjanta elektriska verktyg sorteras separat och lamnas till miljovänlig atervinning
- symbolism ⑥kommen att pâminna om detta nar det ar dags für avyttring
! färe avyttring av batterierna, tejpa kontaktytorna med kraftig tejp for att undvika kortslutning

LJUD/VIBRATION

• Det har verktygets ljudtrycksniva som uppmatts i enlighe med EN62841 och ljudtrycksnivan for detta verktyg ar 80 dB(A) och ljudeffektniven 91 dB(A) (osakerhet K = 3 dB) och vibrationen < 2,5m / s^2 (triaxvektorsumma; osakerhet K = 1,5m / s^2
  Vibrationsemissionsvärdet har uppmatts enligt ett standardiserat test i enlighet med EN 62841; detta varde kan anvandas for att jämfora vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsats for njr verktyget anvands enligt det avsedda syfet

-om verktyget används for annat arbete ān det avsedda syfitet ell er med fel eller dāligt underhällna tillbehör kan detta drastiskt öka exponeringsnivān
-när verktyget stängts av erer körns men inte utfor arbetet, kan detta avsevärnt minska exponeringsnivan! skydda dig mot effekterna av vibrationer genom att underhälla verktyget och dess tillbehör,

halla händerna varma och organisera ditt arbetsmönster
