BEDIENUNGSANLEITUNG 3065 GA SKIL

• Dieses Werkzeug ist zum Anziehen und Lösen von Schrauben und zum Bohren in Holz, Metall, Keramik und Kunststoff vorgesehen.
• Für den gewerblichen Einsatz ist das Gerät nicht geeignet.
• Lesen Sie diese Bedienungsanleitung und haben Sie sie auf.③

TECHNISCHE DATEN ①

Max. Drehmoment bei hartem Schraubfall nach ISO 5393: 60 Nm

WERKZEUGKOMPONENTEN ②

A Schalter zum Ein-/Ausschalten und zur Drehzahlregelung
B Ring zur Drehmorenteinstellung
C Verriegelte Position (Kupplung)
D Gangwahlschalter
E Lufungsschlitze
F Schalter fur Drehrichtungswechsel
G ARBEITSLEUCHTEN-Schalter
H ARBEITSLEUCHTE
J Taster fur Ladestandsanzeige
K Gurtelclip
L Integrierte Bitklemme

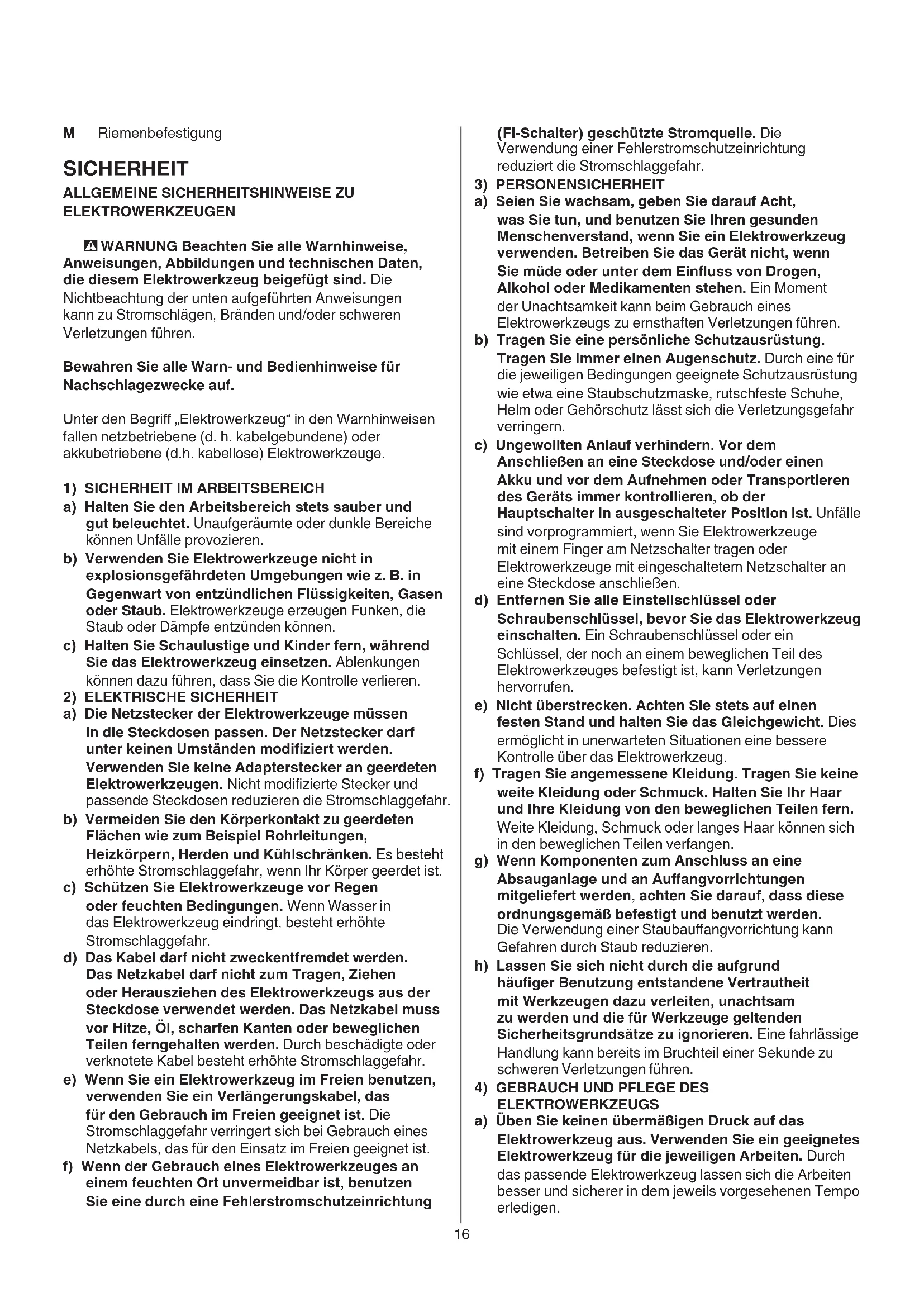

M Riemenbefestigung

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE ZUELEKTKOWERKZEUGEN

WARNING Beachten Sie alle Warnhinweise, Anweisungen, Abbildungen und technischen Daten, die thisem Elektrowerkzeug beigefügts sind. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlagen, Branden und/oder schweren Verletzungen führen.

Bewahren Sie alle Warn- und Bedienhinweise für Nachschlagezwecke auf.

Unter den Begriff „Elektrowerkzeug" in den Warnhinweisen fallen netzbetriebene (d. h. kabelgebundene) oder akkubetriebene (d.h. kabellose) Elektrowerkzeuge.

1) SICHERHEIT IM ARBEITSBEREICH

2) ELEKTRISCHE SICHERHEIT

a) Halten Sie den Arbeitsbereich stets sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche können Unfälle provozieren.
b) Verwenden Sie Elektrowerkzeuge nicht in explosionsgefahrdeten Umgebungen wie z. B. in Gegenwart von entzündlichen Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder Dämpfe entsetzt konnen.
c) Halten Sie Schaulustige und Kinder fern, während Sie das Elektrowerkzeug einsetzen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.
a) Die Netzstecker der Elektrowerkzeuge müssen in die Steckdosen passen. Der Netzsteckerarf unter keinen Umständen modifiziert werden. Verwenden Sie keine Adapterstecker an geerdeten Elektrowerkzeugen. Nicht modifierte Stecker und passende Steckdosen reduzieren die Stromschlaggefahr.
b) Vermeiden Sie den Körperkontakt zu geerdeten Flächen wie zum Beispiel Rohrleitungen, Heizkörpmn, Herden und Kühlschränken. Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.
c) Schützen Sie Elektrowerkzeuge vor Regen oder feuchten Bedingungen. Wenn Wasser in das Elektrowerkzeug eindringt, besteht erhöhte Stromschlaggefahr.
d) Das Kabelarf nicht zweckentfremdet werden. Das Netzkabelarf nicht zum Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs aus der Steckdose verwendet werden. Das Netzkabel muss vor Hitze, Ol, scharfen Kanten oder beweglichen Teilen ferngehalten werden. Durch beschadigte oder verknottete Kabelbesteht erhöhte Stromschlaggefahr.
e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein Verlängerungskabel, das für den Gebrauch im Freien geeignet ist. Die Stromschlaggefahr verringgert sich bei Gebrauch eines Netzkabels, das für den Einsatz im Freien geeignet ist.
f) Wenn der Gebrauch eines Elektrowerkzeuges an einem feuchten Ort unvermeidbar ist, benutzen Sie eine durch eine Fehlerstromschutzeinrichtung

(FI-Schalter) geschützte Stromquelle. Die Verwendung einer Fehlerstromschutzeinrichtung reduziert die Stromschlaggefahr.

3) PERSONENSICHERHEIT

4) GEBRAUCH UND PFLEGE DES ELEKTROWERKZEUGS

a) Seien Sie wachsam, geben Sie darauf auf Acht, was Sie tun, und benutzen Sie ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug verwenden. Betreiben Sie das Gerät nicht, wenn Sie mäde oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit kann beim Gebrauch eines Elektrowerkzeugs zu ernsthaften Verletzungen führen.
b) Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Durch eine für die jeweiligen Bedingungen geeignete Schutzausrüstung wie etwa eine Staubschutzmaske, rutschfeste Schuhe, Helm oder Gehorschutz lasst sich die Verletzungsgefahr verringn.
c) Ungewonnen Anlauf verhindern. Vor dem Anschlieben an eine Steckdose und/oder einen Akku und vor dem Aufnehmen oder Transportieren des Geräts immer kontrollieren, ob der Hauptschalter in ausgeschalteter Position ist. Unfälle sind vorprogrammiert, wenn Sie Elektrowerkzeuge mit einem Finger am Netzschalter tragen oder Elektrowerkzeuge mit eingeschalteten Netzschalter an eine Steckdose anschließen.
d) Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder ein Schlüssel, der noch an einem beweglichen Teil des Elektrowerkzeuges befestigt ist, kann Verletzungen hervorrufen.
e) Nicht überstrecken. Achten Sie stets auf einen festen Stand und halten Sie das Gleichgewicht. Dies ermöglich in unerwarteten Situationen eine bessere Kontrolle über das Elektrowerkzeug.
f) Tragen Sie angemessene Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Ihr Haar und ihre Kleidung von den beweglichen Teilen fern. Weite Kleidung, Schmuck oder langes Haar können sich in den beweglichen Teilen verfangen.
g) Wenn Komponenten zum Anschluss an eine Absauganlage und an Auffangvorrichtungen mitgeliefert werden, achten Sie darauf, dass diese ordnungsgemäß befestigt und benutzt werden. Die Verwendung einer Staubauffangvorrichtung kann Gefahren durch Staub reduzieren.
h) Lassen Sie sich nicht durch die aufgrund haufterg Benutzung entstandene Vertrautheit mit Werkzeugen dazu verleiten, unachtsam zu werden und die für Werkzeuge geltenden Sicherheitsgrundsätze zu ignorantieren. Eine fahrlässige Handlung kann bereits im Bruchteil einer Sekunde zu schweren Verletzungen führen.
a) Üben Sie keinen übermögen Druck auf das Elektrowerkzeug aus. Verwenden Sie ein geeignetes Elektrowerkzeug für die jeweiligen Arbeitsen. Durch das passende Elektrowerkzeug setzen sich die Arbeitsen better und sicherer in dem jeweils vorgesehenen Tempo erledigen.

b) Verwenden Sie das Elektrowerkzeug nicht, wenn es sich mit dem Schalter weder ein- noch ausschalten lasst. Ein Elektrowerkzeug, das sich über den Schalter nicht betätigten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Netzstecker aus der Steckdose bzw.nehmen Sie den Akku vom Elektrowerkzeug ab, sofern dieser entfernbar ist, bevor Sie Einstellungen vornehmen, das Zubehor wechseln oder das Elektrowerkzeug verstauen. Solche vorsorglichen Sicherheitsmaßnahmen verringern die Gefahr, dass sich das Elektrowerkzeug unbeabsichtigt einschaltet.
d) Bewahren Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und verbieten Sie Personen die Gerätebenutzung, die das Elektrowerkzeug oder diese Anweisungen nicht kennen. In den Handen nicht eingewiesener Benutzer stellen Elektrowerkzeuge eine große Gefahr dar.
e) Warten Sie Elektrowerkzeuge und Zubehörteile. Achten Sie auf falsch ausgerichtete oder fest sitzende bewegliche Teile, Bruchstellen und sonstige Umstände, die die Funktion des Elektrowerkzeuges beeinträchtigen können. Lassen Sie beschädigte Elektrowerkzeuge reparieren, bevor Sie sie wieder einsetzen. Viele Unfälle entstehen durch schlecht gewartete Elektrowerkzeuge.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sachgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Festfahren und sind leichter zu kontrollieren.
g) Benutzen Sie das Elektrowerkzeug, Zubehor, Werkzeugeinsätze usw. gemäß diesen Anweisungen und berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführenden Arbeiten. Die Verwendung des Elektrowerkzeugs für Aufgaben, die von seinem bestimmungsgemänen Zweck abweichen, konnen zu gefährlichen Situationen führen.
h) Halten Sie die Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen beeinträchtigen die sichere Handhabung des Werkzeugs und führen in unerwarteten Situationen zum Verlust der Kontrolle über das Werkzeug.
5) BENUTZUNG UND PFLEGE VON AKKUGERÄTEN
a) Laden Sie den Akku nur mit dem vom Hersteller vorgegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei der Benutzung eines anderen Akkus zu einer Brandgebung werden.
b) Benutzen Sie für die Elektrowerkzeuge nur die jeweils zugehörigen Akkus. Bei Verwendung anderer Akkus besteht Verletzungs- und Brandgebung.
c) Wenn der Akku nicht benutz wird, halten Sieihn von anderen metallischen Gegenständen fern, wie etwa Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung zwischen den Polen herstellen können. Das Kurzschlieben der Pole kann Verbrennungen oder Brände verursachen.
d) Bei unsachgemäß Anwendung kann Flüssigkeit aus dem Akku austreten; Kontakt vermeiden. Falls Sie versehentlich mit Akkusäure in Berührung gekommen sind, spulen Sie die Stelle mit Wasser. Falls Akkusäure in die Augen geraten ist, suchen Sie

zudem einen Arzt auf. Aus dem Akku austretende Flüssigkeit kann Reizungen oder Veratzungen verursachen.
e) Benutzen Sie keinen Akku oder ein Werkzeug, das beschädigt oder umgebaut wurde. Beschädigte oder umgebaut Akkus können sich unvorhergesehen verhalten, wodurch möglicherweise ein Brand, eine Explosion oder Verletzungen verursacht werden.
f) Akkus oder Werkzeuge vor Feuer oder extremen Temperaturen schützen. Feuer oder Temperatures über 130^ konnen eine Explosion verursachen.
g) Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperaturbereichs auf, der in der Anleitung angegebenen ist. Das unsachgemäße Aufladen oder Laden außerhalb des angegebenen Temperaturbereichs kann den Akku beschädigen und die Brandgefahr erhöhen.
6) REPARATUREN
a) Lassen Sie Ihr Elektrowerkzeug von einer qualifizierten Fachkraft und nur unter Verwendung baugleicher Ersatzteile reparieren. Nur so kann für die Sicherheit des Elektrowerkzeugs gesorgt werden.
b) Reparieren Sie unter keinen Umständen beschädigte Akkus. Akkus sollena ausschließlich vom Hersteller selbst oder einer autorisierten Reparaturwerkstatt repariert werden.

SICHERHEITSHINWEISE FÜR AKKU-BOHRSchRAUBER

1) SICHERHEITSHINWEISE FÜR ALLE ARBEITEN
a) Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie eine Arbeit ausführten, bei der das Bohr- oder Schraubwerkzeug mit verborgenen Kabeln in Berührung kommt konnte. Schneidzubehor und Verbindungselemente, die mit einem unter Spannung stehenden Kabel in Berührung kommt, konnen freiiegende Metallteile des Elektrowerkzeugs „unter Spannung" setzen und dem Bediener einen elektrischen Schlag versetzen.
2) SICHERHEITSHINWEISE FÜR DIE NUTZUNG DER LANGEN BOHRER
a) Niemals mit einer hoheren Drehzahl als der maximalen Drehzahl des Bohrs arbeiten. Bei hoheren Geschwindigkeiten kann sich das Bit verbiegen, wenn es sich frei drehen kann, ohne das Werkstück zu berühren. Dies kann zu Verletzungen führen.
b) Beginnen Sie das Bohren immer mit niedriger Drehzahl und mit der Bohrerspitze in Kontakt mit dem Werkstück. Bei hohenen Geschwindigkeiten kann sich das Bit verbiegen, wenn es sich frei drehen kann, ohne das Werkstück zu berühren. Dies kann zu Verletzungen führen.
c) Druck nur in direkter Linie mit dem Bit ausübungen und keinen übermögen Druck ausübungen. Bits können sich verbiegen und zu Bruch oder Kontrollverlust führen. Dies kann wiederum zu Verletzungen führen.

ALLGEMEINES

• Der Staub von Materialien wie bleihaltiger Farbe, bestimmten Holzarten, Mineralien und Metallen kann gesundheitsschädlich sein (das Einatmen oder der Kontakt mit diesen Stäuben kann allergische Reaktionen und/oder Atemwegserkrankungen beim Benutzer oder

bei Passanten auslösen); tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern ein Anschluss darübervorhanden ist

• Bestimmte Stäube sind als krebserregend eingestuft (beispielsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung. Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, sofern anschließbar
• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gütigen nationalen Staubschutzvorgaben
• Bearbeiten Sie kein asbesthaltiges Material (Asbest gilt als krebserdepend)
• Stellen Sie sichere, dass sich der Schalter F in der mittleren Stellung (verriegelter Position) befindet, bzw. Sie Werkzeugeinstellungen vornehmen, Zubehör wechseln oder das Werkzeug transportieren

ZUBEHÖR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zuschern, wenn Original-Zubehör verwendet wird
• Nur Zubehör verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihr hem Werkstück vermelden; diese vor Arbeitsbeginn entfernen
• Spannen Sie das Werkstück ein (Wird das Werkstück von einer Spannvorrichtung gehalten oder in einen Schraubstock eingespannt, ist das Arbeitsen sicherer als beim Festhalten mit der Hand)
• Verwenden Sie geeignete Suchgeräte, um unter Putz verlegte Leitungen aufzuspären. Wenden Sie sich alternatively an einen Elektrofachbetrieb. Der Kontakt mit Elektroleitungen kann Brände und Stromschläge hervorrufen. Bei Beschädigung einer Gasleitung besteht Explosionsgefahr. Durch das Anbohren einer Wasserleitung besteht die Gefahr einer Sachbesächigung oder Stromschlaggefahr

AKKU

• Der mitgelieferte Akku ist nur teilgeladen. Um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden

-SKIL-Akku:BR131
-SKIL-Ladegerät:CR131**

• Beschädigte Batterien nicht weiter verwenden, sondern einzeln fort ersetzen
  Die Batterie nicht auseinandernehmen
  Das Werkzeug/den Akku niemals Regen aussetzen
• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/Akku):

-beim Laden 4... 40^
-im Betrieb -20 +50^

bei Lagerung -20 +50^

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/

AKKU

③ Die Bedienungsanleitung vor dem Gebrauchesen
④ Batterien explodieren bei Kontakt mit Feuer, thereofu niemals verbrannt werden
⑤ Bewahren Sie das Werkzeug/Ladegerät/Akku stets bei

Raqumtemperatures unter 50^ auf

⑥ Elektrowerkzeuge und Akkus nicht in den Hausmull werfen

BEDIENUNG

Kombischalter zum Ein-/Ausschalten und zur Drehzahlregelung A ②

-Durch mehr oder weniger Druck auf den Schalter kann die Geschwindigkeit stufenlos von Null bis zur maximalen Drehzahl geregelt werden

• Aufladen des Akkus

! Lesen Sie die Sicherheitshinweise und Anweisungen, die dem Ladegerät beiliegen

Anbringen/Abnehmen des Akkus ②

Ladestandsanzeige ⑦

-Drücken Sie auf den Taster für die Ladestandsanzeige J, um den aktuellen Ladezustand des Akkus abzufragen ⑦ a
! Wenn nach dem Drucken des Tasters für die Ladestandsanzeige J⑦b der niedrigste Ladezustand in der Anzeige blinkt, ist der Akku leer
! Wenn nach dem Drücken des Tasters J ⑦c
2 Ladebalken blinken, ist der Akku nicht im zulässigen Betriebstemperaturbereich

Gurtel-Clip anbringen 8

-Befestigen Sie den Gurtelclip K mit der mitgelieferten Schraube am Gerat.

Integrierte Bitklemme L ②

-Zur praktischen Aufbewährung von Sechskant-Bits.

Riemenbefestigung M ②

-Legen Sie eine Handschlaufe (nicht im Lieferumfang enthalten) um ihre Hand, um das Werkzeug zu transportieren.

Umschalten der Drehrrichtung 9

-Wenn der Schalter nicht korrekt links/rechts einrastet, kann der Schalter A ② nicht betätigter werden

! Drehrichtigung nur dann wechseln, wenn das Werkzeug vollkommen stillsteht

Wechseln von Bits (10)

! Keine Bits mit beschädigtem Schaft benutzen

Drehmomentregelung (VariTorque) 11

-Mit dem Verstellen des Kupplungsrings B von 1 auf 17 erhöht sich das Drehmoment. In der Position C wird die Kupplung verriegelt, um schwere Bohr-ode Schraubarbeiten ausfuhren zu konnen
-Beim Eindrehen einer Schraube beginnen Sie zunachst mit der VariTorque Position 1 und erhöhen dann langsam, bis die gewünschte Tiefe erreicht ist

Mechanische Gangwahl 12

-Schalter D auf die gewünschte Drehzahl stellen
! Den Gangwahlschalter bei langsam drehendem Werkzeug betätigten

1

-niedrige Drehzahl
-hohes Drehmoment
-Zum Schrauben und Bohren großer Durchmesser
-Zum Gewindebohren

2

-hohe Drehzahl
-niedriges Drehmoment
-Zum Bohren kleiner Durchmesser

ARBEITSLEUCHTEH 13

Die ARBEITSLEUCHTE H leuchtet standardmäbig mit geringer Helligkeit, wenn das Gerät eingeschaltet wird ODER wenn der ARBEITSLEUCHTEN-Schalter G gedrückt wird, ohne das Gerät einzuschalten. Mit dem ARBEITSLEUCHTEN-Schalter kann die Helligkeit von niedrig auf hoch bzw. umgekehrt gestellt werden.

• Niedrige Helligkeit — schaltet sich ca. 10 Sekunden nach dem Loslassen des Ein-/Aus-Schalters aus
• Hohe Helligkeit - schaltet sich ca. 600 s nach dem Loslassen des Ein-/ Ausschalter aus

! Wahrend des Werkzeugbetriebs ist der ARBEITSLEUCHTEN-Schalter deaktiviert. Die Helligkeit sollte nur bei Stillstand des Gerätes umgeschaltet werden.

! Wenn die ARBEITSLEUCHTE zu blinken beginnnt, ist der Akkuschutz aktiviert (siehe unten)

- Akkuschutz

Das Gerät wird plötzlich ausgeschelt oder kann nicht mehr eingescheltet werden, wenn

• die Belastung zu stark ist --> Gerät entlasten und neu starten

-die Akkutemperatur nicht im zulässigen

Betriebstemperaturbereich von -20 bis +50^ C

liegt Wenn nach dem Drucken des Tasters für die

Ladestandsanzeige Jc2 Balken blinken, warten, bis sich der Akku wieder innerhalb des zulassigen Betriebstemperaturbereichs befindet

-der Akku fast leer ist (zum Schutz vor

Tiefentladung) --> Nach dem Drucken der Taste J wird ein niedriger Akkustand oder ein blinkender niedriger Akkustand ub von der Ladestandsanzeige gemeldet; Akku aufladen

! Wenn sich das Gerät automatisch abgeschelt hat, den Ein-/Aus-Schalter nicht länger drücken; der Akku kann dadurch beschädigt werden

- Halten und Führer des Werkzeugs 14

! Werkzeug beim Arbeitsen immer an den grauen Grifflächen festhalten

Die Lufungsschlitze E ② nicht abdecken

-Nicht zu viel Druck auf das Werkzeug ausüb; das

Werkzeug arbeitet sich selbstständig durch das Material

ANWENDUNGSHINWEISE

Geeignete Bits verwenden 15

! Nur scharfe Bits verwenden

- Beim Bohren in Eisenmetallen

-ein kleines Loch vorbohren, wenn ein großeres Loch benötigt wird

-Bits gelegentlich mit Öl einfetten

• Beim Eindrehen einer Schraube am Ende oder Kopfstück eines Holzes sollte ein Loch vorgebohr werden, um ein Spalten des Holzes zu vermeiden
• Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, besonders beim Lossschrauben
• Beim Eindrehen einer Schraube in Hartholz sollte ein Loch vorgebohr werden
• Splitterfreies Bohren in Holz (16)
• Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug immer sauber (insbesondere die Lufungsschlitze E ②)

! Vor dem Reinigen den Akku vom Werkzeug abnehmer

• Solle das ElektrowerkzeugTOTZ sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, sollte die Reparatur bei einer autorisierten Kundendienststelle fur SKIL-Elektrowerkzeuge in Auftrag gegeben werden -Schicken Sie das Werkzeug unzerlegt zusammen mit dem Kaufbeleg an ihren Handler oder die nachste SKIL-Servicestation (Adressen sowie das Service-Diagramm des Werkzeugs finden Sie auf www.skil.com)
• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Akkus, Zubehor und Verpackungen nicht in den Hausmull werfen (nur für EU-Länder)

Gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden
-Hieran soll Sie das Symbol 6 erinnern

! Vor dem Entsorgen des Akkus die Pole mit Isolierband zukleben, um einen Kurzschluss zu verhindern

GERÄUSCH/VIBRATION

• Laut Messung gemäß EN 62841 beträgt der Schalldruckpegel these Werkzeugs 80 dB(A) und der Schalleistungspegel 91 dB(A) (Unsicherheit K = 3 dB). Die Vibration beträgt < 2.5 m/s^2 (Triaxvektorsumme; Unsicherheit K = 1.5 m/s^2 )
  Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen. Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

Die Verwendung des Werkzeugs fur andere
Anwendungen oder mit anderen oder schlecht gewarteten Zubehör kann den Expositionswert erheblich erhöhen
-Zeiten, zu denen das Werkzeug ausgeschelt oder bei denen es in Betrieb ist aber nicht zum Einsatz kommt, können den Expositionswert erheblich verringgen

! Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehör. Halten Sie ihre Höhe warm und organisieren Sie ihre Arbeitsweise
