Producttype	Gecombineerde schaaf- en vandiktebank
Merk	Scheppach
Model	HMS1080
Afmetingen (L x B x H)	954 x 450 x 483 mm
Gewicht	27,2 kg
Elektrische voeding	230-240 V~ / 50 Hz, 1500 W
Toerental schaafas	9000 min⁻¹
Aantal messen	2 stuks
Max. schaafbreedte	254 mm
Max. spaandikte (schaven)	2,5 mm
Max. vandiktebreedte	254 mm
Max. werkstukdikte vandikten	120 mm
Max. spaandikte (vandikten)	2 mm
Afmetingen schaaftafel	920 x 264 mm
Afmetingen vandiktafel	350 x 270 mm
Geluidsdrukniveau	92 dB(A)
Geluidsvermogensniveau	105 dB(A)
Gehoorbescherming vereist	Ja
Belangrijkste functies	Schaven en vandikten van hout, parallelgeleider, spanenafzuiging
Veiligheid	Overbelastingsschakelaar, antiterugslagklauwen, schaafbescherming, noodstop (via Aan/Uit-schakelaar)
Onderhoud en reiniging	Regelmatig reinigen van spanen, oliën van draaiende onderdelen, vervangen van messen na slijtage
Slijtageonderdelen	V-snaar, koolborstels, schaafmessen
Repareerbaarheid	Elektrische reparaties door gespecialiseerd elektricien, gebruik van originele onderdelen
Opslagtemperatuur	5 tot 30 °C
Garantie	Wettelijk, defecte onderdelen gratis vervangen (exclusief arbeidsloon)

Veelgestelde vragen - HMS1080 SCHEPPACH

Wat is het motorvermogen van de Scheppach HMS1080?

De motor heeft een opgenomen vermogen van 1500 W bij 230-240 V~ / 50 Hz.

Wat zijn de afmetingen van de machine?

De afmetingen zijn 954 x 450 x 483 mm en het gewicht is 27,2 kg.

Hoe stel ik de snedediepte in bij schaven?

Draai de stelschroef (13) naar links of rechts om de gewenste snedediepte in te stellen, afleesbaar op de meetschaal (H).

Hoe vervang ik de messen van de vandiktebank?

Haal de machine uit het stopcontact, blokkeer de asbescherming in geheven positie, draai de spanbouten los, verwijder de oude messen, plaats de nieuwe messen met het stelblok, draai vervolgens alle bouten stevig vast.

Wat te doen als de machine niet start?

Controleer eerst de netvoeding en de zekering. Zorg ervoor dat de spanenafzuiging correct is gemonteerd (werkt op een microschakelaar). Als het probleem aanhoudt, kunnen de koolborstels versleten zijn, neem contact op met de klantendienst.

Welke beschermingsmiddelen worden aanbevolen?

Draag een veiligheidsbril, gehoorbescherming, een stofmasker en handschoenen bij het hanteren van de messen.

Kan ik metalen werkstukken schaven met deze machine?

Nee, de machine is uitsluitend ontworpen voor hout en soortgelijke materialen. Het bewerken van metaal of asbesthoudende materialen is verboden.

Hoe onderhoud ik de vandiktafel?

Reinig regelmatig spanen en hars met een doek. Breng een dunne laag glijwas aan op de tafel om het glijden te verbeteren. Gebruik droog smeermiddel op de hoogteverstelspindel.

Wat is de maximale spaandikte bij vandikten?

De maximale spaandikte is 2 mm bij vandikten en 2,5 mm bij schaven.

Waar vind ik reserveonderdelen?

De slijtageonderdelen (riem, borstels, messen) zijn verkrijgbaar bij de fabrikant of dealer. Gebruik uitsluitend originele onderdelen. Neem contact op met de klantendienst van Scheppach.

GEBRUIKSAANWIJZING HMS1080 SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg要去en goed worden begrepen. De waarschuwingen zich voorkomen geen risico's en+kunnen de juiste maatregelen betreffende ongevallenpreventie Niet verrangen.

	Waarschuwing - Lees de handleiding door om het risico op letsel te verminderen.
	Draag gehoorbescherming. Het effect van lawaai kan gehoorverlies+zijn.
	Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag nicht worden bewerkt!
	Draag een veiligheidsbril. Vonken dieijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het product+kunnen leiden tot verlies van het gezichtsvermogen.
	WAARSCHUWING! Gevaar voor letsel!! Raak het draaiende schaufblad Niet aan
OFFON	Overbelastingsschakelaar
	Aanvoerrichting
CE	Het product voldoet aan de geldende EU-bepalingen.
ΔΔ	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding 68
2. Productbeschrijving 68
3. Leveringsomvang 68
4. Beoogd gebruik 69
5. Veiligheidsvoorschriften 69
6. Technische gegevens 72
7. Uitpakken 73
8. Montage 73
9. In gebruik nemen 74
10. Elektrische aansluiting 76
11. Reiniging 76
12. Opslag 77
13. Onderhoud 77
14. Afvalverwerking en hergebruik 77
15. Verhelsen van storingen 78
16. Conformiteitsverklaring 358

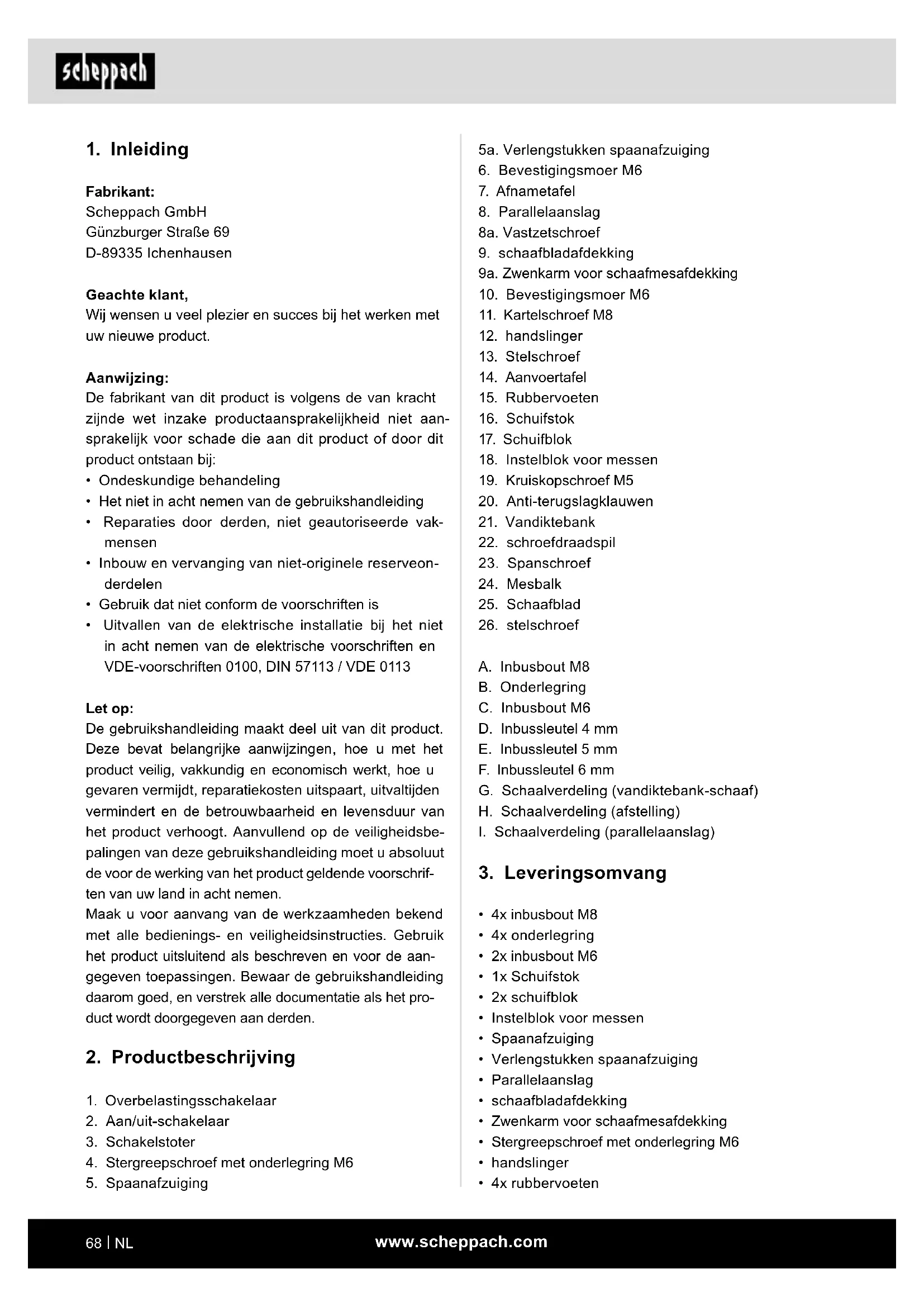

1. Inleiding

Fabrikant:

Scheppach GmbH

Günzburgerstraße 69

D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succès bij het werkem met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
• Het Niet in acheit nemen van de gebruikshandleiding
• Reparaties door derden, nicht geauthoriseerde vak-mensen
• Inbouw en verwanging van Niet-originele reserveonderdelen
• Gebruik dat nicht conform de voorschriften is
• Uitvallen van de elektrische installmentie bij het Niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

De gebruikshandleiding maakt deel UIT van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uittvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoegt. Aanvullend op de veiligheidsbe-palingen van deze gebruikshandleiding moet u absolutut de voor de werkking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstrumenties. Gebruik het productuitsuitluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding waarom goed, en verstrek alle documentatie als het product worden doorgegeven aan derden.

2. Productbeschrijving

1. Overbelastingschakelaar
2. Aan/uit-schakelaar
3. Schakelstoter
4. Stergreepschroef met onderlegring M6
5. Spanañafzüiging

5a. Verlengstukken spaanafzuiging
6. Bevestigingsmoer M6
7. Afnametafel
8. Parallelaanslag
8a. Vastzetschroef
9. schaafbladafdekking
9a. Zwenkarm voor schaafmesafdekking
10. Bevestigingsmoer M6
11. Kartelschroef M8
12. handslinger
13. Stelschroef
14. Aanvoertafel
15. Rubbervoeten
16. Schuifstok
17. Schuifblok
18. Instelblok voor messen
19. Kruiskopschroef M5
20. Anti-terugslagklauwen
21. Vandiktebank
22. schroefdraadspil
23. Spanschroef
24. Mesbalk
25. Schaafblad
26. stelschroef

A. Inbusbout M8
B. Onderlegring
C. Inbusbout M6
D. Inbussleutel 4 mm
E. Inbussleutel 5 mm
F. Inbussleutel 6 mm
G. Schaalverdeling (vandiktebank-schaaf)
H. Schaalverdeling (afstelling)
I. Schaalverdeling (parallelaanslag)

3. Leveringsomvang

4x inbusbout M8
4x onderlegring
- 2x inbusbout M6
1x Schuifstok
- 2x schuifblok
Instelblok voor messen
- Spananafzuiiging
- Verlengstukken spaanafzuiiging
- Parallelaanslag
- schaafbladafdekking
Zwenkarm voor schaafmesafdekking
- Stergreepschroef met onderlegring M6
- handslinger
- 4x rubbervoeten

Inbussleutel 4 mm
- Inbussleutel 5 mm
- Inbussleutel 6 mm
- Extra messenset (alleen voor Art.nr. 58022029953 en 5902209903)
- Gebruikshandleiding

4. Beoogdgebruik

De vandiktebank-/vlakschaafmachine worden gebruikt voor het vlakschaven en vandiktebank-schaven van al het gezaagd hout, met een vierkante, rechtsiekige of afgeschuinde vom.

De machine mag uitsluitend voor het voorgeschreven doel worden gezruikt.

WAARSCHUWING!

De volgende werkzaamhedenogensnietwordenuitgevoerd:

• Toepassingswerkzaamheden (dit betekent etwa bewerking die nicht over de volledige werkstuklente loopt)
• Inkepingen, tapping of uitsparingen
• Schaven van zeer krom hout, waar bij onvoldoende contact met de aanvoertafel bestaat.

Het is absolut verboden om op de machine aanwezigveeiligheidsvoorzieningen te demonteren, te wijzigen of anderszins te gebruiken om exterveeiligheidsvoorzieningen aan te brengen.

De brugveiligheidsvoorziening magijdens de bewerking Niet worden verwijderd. Het Niet gebruikte onderdeel van de messenas moet worden afgedekt.

Vereisten voor de operator

Het apparaat mag uitsluitend door Personen worden gebrukt, onderhonden en gerepareerd die hiermee befindend zich en over de gezaren zich geinstruerd.

Laat nooit kinderen werken met het apparaat.

Laat nooit volwassenen zonder de juiste instructies met het apparaat werken.

De operator要去 voor gebruik van het apparaat zorgvuldig de gebruikshandleiding hebben gelezen en begren.

Kwalificatie: Met uitzondering van een uitvoerige structie door een deskundig persoon is er geen verdere speciale kwalificatie voor het gebruik van het apparaat vereist.

Minimumleeftijd: Het apparaat mag uitsluitend door Personen worden gezruikt die de leeftijd van 18aar hebben bereikt. Een uitzondering hierop vormt het gezruik doorjongeren, mits dit gezruik plaatsvindt in het kader van een beroepsopleiding met betrekking tot het verkrijgen van vaardigheden onder toezicht van de opleider.

Lokale voorschriften können de minimumleeftijd van de gebruiker definiieren.

Scholing: Het gebruik van het apparaat mag uitsluitend geschieden conform de overeenkomstige instructie door een deskundig person resp. de gebruikshandleiding. Een speciale instructie is nicht vereist.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is Niet volgens de voorschriften.

De gebruiker/bediener en Niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Let erop dat once apparaten volgens het beoogd gelebruik Niet voor bedrijfsmatige, ambachtelijkke of industrielle toepassenen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrielle ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften

Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming gegen elektrische schokken, letsel en brandevaar.

Lees alle voorschriften alvorens dit elektrische apparaat te gebruiken en bewaar de verilgheidsvoorschriften.

Veilig werken

1. Houd uw werkomgeving schoon en netjes -Een rommelige werkomgeving kan ongevallen met zich meebrengen.
2. Houd rekening met omgevingsinvloeden -Stel het elektrische gereedschap nicht bloot aan regen.
3. Gebruik het elektrische gereedschap nicht in een vochtige ofatie omgeving.

4. Zorg voor goede verlichting op de werkplek.

5. Gebruik het elektrische gereedschap nicht opplaaten waar sprake is van brand- of explosiegevaar.

6. Bescherm uzelf gegen een elektrische schok

7. Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur).

8. Houd andere Personen op afstand

9. Laat andere Personen, met name kinderen, het elektrische gereedschap of de kabel Niet aanraken. Let op dat deze Personen buiten de werkomgeving verblijven.

10. Berg het ongebruekte elektrische gereedschap goed op

-Elektrisch gereedschap dat nicht worden gebrukt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

1. Zorg dat het elektrisch apparaat nicht overbelast raakt

2. U kurz beter en veiliger werken binnen het aangegeven vermogensbereik.

3. Gebruik het juiste elektrische gereedschap

4. Gebruik geen machines met gelding vermogen voor zware werkzaamheden.

5. Gebruik het elektrisch gereedschap Niet voor dergelijke doeleinden, waaroor het Niet bestemd is.

6. Gebruik bijvoorbeeld geen handcirkelzaag voor het zagen van boomtakken of houtblokken.

7. Draag geschikte kleding

8. Draag geen wijde kleding of sieraden, deutsche kuren door bewegende delen worden vastgegrepen.

-Bij werkzaamheden in de buitenlucht, adviseren wij antislip schoeisel.

-Draag bij langhaar een haarnetje.

1. Maak gebruik van de beschermende uitrusting

2. Draag een veiligheidsbril.

3. Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt.

4. Sluit de stofafzuiiginrichting als volgt aan

5. Als aansluitingen betreffende de stofafzuiiging en opvanginrichting beschikbaar zich, dient u zich er van te overtuigen dat deze zich aangesloten en juist worden gebruikt.

6. Gebruik de kabel Niet voor toepassingen, waarvoor deze Niet is bedoeld

7. Gebruik de kabel nicht om de stekker uit het stopcontact te trekken. Bescherm de kabel gegen hitte, olie en scherpe kanten.

8. Beveilig het werkstuk

9. Gebruik spanvoorzieningen of een bankschoef om het werkstuk vast te houden. Het werkstuk worden dan beter vastgehonden dan met de hand.

10. Vermijd een onnatuurlijk lichaamshouding

11. Zorg ervoor dat u stevig en stabel staat.

12. Onderhoud zorgvuldig uw gereedschap

13. Houd het snijgereedschap scherp en schoon om beter en veiliger te konnen werken.

14. Neem.altijd de instructies betreffende de smering en het verwisselen van het gereedschap in acht.

15. Controller regelmatig het netsnoer van het elektrisch gereedschap en LAST deze bij beschadiging door een erkende specialist verrangen.

16. Controller regelmatig de verlengsnoeren en vertang deze als ze zijn beschadigd.

17. Houd handgrepen droog, schoon en vrij van olie en vet.

18. Neem de stekker uit het stopcontact

19. Als u het elektrisch gereedschap nicht gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en freeze.

20. Als het schaafasijdens de werkzaamheden dooreen te grote aanvoerkracht of vastklemmen van het werkstuk worden geblokkeerd, schakelt u het apparaat UIT en koppelt u deze los van het netwerk. Verwijder het werkstuk en controllerer of deschaafas soepel loopt. Schakel het apparaat in en voer de stap opnieuw UIT met gereduceerde aanvoerkracht.

21. Laat geen gereedschapssleutel steken

22. Controller voor het inschakenen of de sleutel en het instelgereedschap zich verwijderd.

23. Voorkom onbedoelde inschakeling

24. Controller of de schakelaar is uitgeschakeld wanner u de stekker in het stopcontact steekt.

25. Gebruik een verlengsnoer voor gebruik buitenshuis

26. Gebruik buitenshuis uitsluitend verlngsnoeren die hiervoorn goedgekeurd en die als zodanig zichn gelabeld.

27. Blijf steeds alert

28. Ga voorzichtig te werk. Gebruik uw gezond verstandijdens de werkzaamheden. Gebruik het elektrisch apparaat Niet, wanner u niet geconcentreerd bent.

29. Controller het elektrisch gereedschap op eventuèle beschadigingen

30. Voor verder gebruik van het elektrisch gereed-schap要去en veiligheidsvoorzieningen oflicht beschadigde onderdelen zorgvuldig op probleemloze en beoogde werking worden gecontroleerd.

31. Controller of de bewegende delen probleemloos functioneren en Niet vastklemmen of onderdelen beschadigd zich. Alle onderdelen要去en juist+zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch gereedschap te konnen waarborgen.

32. Beschadigde verilgheidsvoorzieningen en onderden要去en door een gespecialiseerde werkplaats volgens de voorschriften worden gerepareerd en verrangen, voor zover niets anders in de gebruikshandleiding is aangegeven.
33. Beschadigde schakelaars要去en direct bij een erkende klantenserviceworkplaats worden verrangen.
34. Gebruik geen elektrisch gereedschap waar bij de schakelaar Niet kan worden in- of uitgeschakeld.

21. LET OPI!

• Bij gebruik van andere inzetstukken en accessoires.bestaat gevaar voor personlijk letsel.
• Laat de machine repareren door een erfend elektricien
• Dit elektrisch apparaat voldoet aan de van toe-passing zijnde geldende voorschriften. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor de gebruiker ontstaan.

Dit apparaat is nicht bestemd voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of verstandelijk beperkingen of met een gebrek aan ervaring en/of kennis.

Kinderen要去ndertoezihtstaanomervoor te zorgendatzijnietmethetapparaatspelen.

WAARSCHUWING! Dit elektrisch apparaat geneereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we Personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat worden gezruikt.

Aanvullende veiligheidsvoorschriften

• Gebruik geen stompe messen. Gevaar voor terugslag!
• Het snijblok要去 volledig zich aufgedekt.

• Gebruik voor het schaven van korte werkstukken een schuifstok.

• Voor het schaven van smalle werkstukken要去 aanvullende verilgheidsvoorzieningen treffen. Het gebruik van dwarsdrukvoorzieningen en veerafdekkingen zouoodzakelijk hunnen om veilige werkkomstandigheden te waarborgen.

• Het apparatus is geschikt voor het zagen van sponningen.
• De terugslagbeveiliging en de aanvoerrollen moeten regelmatig worden gecontroleerd.
• Apparaten die zich uitgerust met een spaanafzuging en afzuigkap,要去en op de overeenkomstige apparaten worden aangesloten. De soort materiaal kan de stofontwikkeling ongunstig beinvloeden.
• Het apparatus is uitsluitend geschikt voor het zagen van hout en soortgelijke materialen.
• Als het mes tot 5% is versleten,要去 deze worden verrangen.
• Als een schuifstok ontbreekt, kan er gevaar ontstaan. De schuifstok moet, als deze nicht worden gelebruikt,.altijd bij de machine worden bewaard.
• Alskleine werkstukken met de hand worden ingevoerd, bestaat een hoger risico op letsel. Adviezen van de fabrikant betreffende het gebruik van een schuifstok要去 in acht worden genomen.
• Een onjuiste uitlijing van de veiligheidsafdekkin gen, aanvoertafel of rooster kan leiden tot oncontrolerbare situatuies.
• Beschadigde of verruilde werkstukken brengen ris-sico's met zich mee. Metalen onderdeeltjes of snel versplinterend hout mag met dit apparaat nicht worden bewerkt. Gevaar voor letsel!
• Plaats lange werkstukken voor het zagen op de roltafel of een andere steunvoorziening. Anders kunt u de controle over het werkstuk verliezen.
• De machine is geschikt voor het schaven en worden gebruikt als vandiktebank

• Als u met de machine wilt werkden, dient u alttijd de juiste veiligheidskleding te dragen:

• gehoorbescherming ter beschemming gegen gehoorschade,

• adembescherming om het inademen van gevaarlijke stoffen deeltjes te vermijden,
• veiligheidshandschoenen voor het bedieren van de messenas en van ruwe grondstoffen voor het verminderen van het risico op letsel door scherpe kanten,

• een veiligheidsbril om oogletsel door rondvlie-gende deeltjes te vermijden.

• De volgende situatuies要去en onder alle omstandigheden worden vermeden: vroegtijdige onderbreking van de schaafprocedure (schaafsnedes, die nicht de totale lengte van het werkstuk omvatten; het schaven van oneffen houten delen, die nicht vlak op de aanvoertafel liggen).

• Let op! Als de hoofdetaansluiting een slechts toe-stand vertoont, bestaat bij het inschakelen van het apparaat het gevaar op kortsluiting. Hierbij hunnen ook andere functies aangetast worden (bijv. het oplichten van controle lampjes). Mochten er bij de hoofdnetwerkaansluiting storingen optreden, dient u contact op te nemen met uw lokale stroomleverancier voor hulp en informatie.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kanijdens de werkzaamheden spreke zichn van enkele restrisico's.

• Gevaar voor de gezondheid,veroorzaakt door elektriciteit bij gebruik van onjuiste snoeren.
• Voordat u instel- of onderhoudswerkzaamheden uittvoert, laut u de startknop los en trekt u de voedingsstekker uit het stopcontact.
• Bovendien kann er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kennen worden geminaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften", alsook de gebruikshandleiding in acht worden genomen.
• Voorkom dat u de machine onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de startknop Niet worden ingedrukt.
• Gebruik het gereedschap dat in deze gebruikshandeling worden aanbevolen. U verkrijgt dan optimale prestaties met uw machine.
• Houd uw handen buiten de werkomgeving, wanneer de machine in bedrijf is.
• Risico op letsel van de vingers en handen door het aanraken van de messenas op de Niet afgedekte bereiken, bij het verwisselen van gereedschap, bovendien+kunnen deze door het openen van de veiligheidsafdekking bekneld raken.
  Oogletsel

-bij de invoer-enuitvoeropening
- door gevaarlijke terugslag

• tijdens bedrijf zonder afzuiging resp. spaanop-vangzak, kan houtstof ontstaan die schadelijk is voor de gezondheid.

• door wegslingerende onderdelen

• Door in het werkstuk opgenomen metalen onderdelen+kennen de messen stomp worden resp. verstoordraken.

• Longschade, als geen geschikt stofmasker worden gedragen.

Toerental schaafas 9000 min	-1
Motor 230 - 240 V~ / 50 Hz
Stroomverbruik P1 1500 W
Afmetingen 954 x 450 x 483 mm
Gewicht 27,2 kg
Aantal messen 2 stuk
Technische specificaties vlakschaafmachines
Max. schaafbreedte 254 mm
Max. spanenafvoer 2,5 mm
Vlakbankaanslag l x h 640 x 127 mm
Vlakbankaanslagdraaibereik	90° - 135°
Tafelgrootte vlakschaaf	920 x 264 mm
Technische specificaties vandiktebank-schaven
Max. schaafbreedte 254 mm
Max. schaafafvoer	120 mm
Max. spanenafvoer	2 mm
Tafelgrootte vandiktebank	350 x 270 mm

Technische wijzigingen voorbehonden!

Geluid

De geluidswaarden zijn overeenkomstig EN 61029 bepaald.

$$ \begin{array}{l} \mathrm {G e l u i d s d r u k n i v e a} \mathrm {L} _ {\mathrm {p A}} = 9 2 \mathrm {d B} \ \text {G e l u i d s v e r m o g e n s n i v e a} \mathrm {L} _ {\mathrm {w A}} = 1 0 5 \mathrm {d B} \ \text {O n z e k e r h e i d} \quad K _ {\mathrm {p A / w A}} = 3 \mathrm {d B} \ \end{array} $$

Draag gehoorbescheming.

Het effect van lawaai kan gehoorverlies zich.

De opgegeven geluidsemissiewaarden zijn gemeten volgens een standardtestmethode en+kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijkken.

De aangegeven geluidsemissiewaarden können ook worden gebruikt als eerste individatie van de belasting.

Waarschuwing:

• De geluidsemissies konnen van de opgegeven waarde afwijken wanner de machine daadwerkelijk worden gebruikt. Dit is afhankelijk van de wijze waarop het elektrisch apparaat worden gebruikt en de aard van het werkstuk dat worden bewerkt.
• Probeer om de belasting zo gelding möglich te houden. Zo zijn er maatregelen om de werkelijk te beperken. Hierbij要去en alle onderdelen van de bedrijscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd waarin deze ingeschakeld is, maar onbelast draait).

7. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtiguit.
• Verwijder het verpakkingsmaterial evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamations op een laterijdstip worden nicht erkend.
• Bewaar de verpakking indien möglichk tot na het verstreijken van de garantietijd.
  Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reservenderdelen zijn verkrijigbaar bij de leverancier.
• Geef bij bestellingen once artikelnummers alsook type en bouwjaar van het apparaat aan.

LET OP!

Het apparaat en verpakkingsmaterialaal zichen geen kinderspeelgoed! Kinderen mogen Niet met plastic zakken, folies enkleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage

LET OP!

Het apparaat要去 voor de ingebruikname volledigহijn gemonteerd!

8.1 Rubbervoeten (afb. 2)

Fixeer de vier rubbervoeten (15) met de meegeleverde inbusbouten (A) en onderlegringen (B) aan de onderzijde van het apparatus.

8.2 Schaafmesafdekking (afb. 3 - 5)

• Verwijder eerst de kruskopschroef (19) en de bevestigingsmoer (10) op de schaafmesafdekking (9) en de bevestigingsmoer (6) op de zwenkarm voor de schaafmesafdekking (9a).
  Schuif de schaafmesafdekking (9) en de zwenkarm (9a) samen.
• Draai de bevestigingsmoer (10) en kruskopschroef (19) weer vast.
• Bevestig de module op de in afb. 4 weergegeven boringen met de bevestigingsmoer (6) en de ster-greepschroef (4)

8.3 Parallelaanslag (afb. 6 + 7)

• Zet de parallelaanslag (8) op de behuizing van de machine en bevestig deze met behulp van de inbusbouten (C).

8.4 Handslinger voor de vandiktebank-afgifte (afb. 8)

• De handslinger (12) voor de aanzet van de verspaningsdiepte worden nu op de spil gestoken.

8.5 Spanafzuiiging (afb. 10)

• Om het verlangstuk van de spaanafzuiiging (5a) te monteren, opent u de kruiskopschroef op het verlangstuk. Voeg beiden onderdelen (5,5a) samen en haal de kruiskopschroef waar goed aan.

8.6 Spananafzuiiging -Vlakschaafmachine (afb.11 + 12)

• Plaats voor de montage de schaafbladafdekking compl. (9) in de bovenste positie.
• Zet de vandiktebank (21) op de laagste positie met behulp van de handslinger (12).
• Zet de spaanafzuiiging (5) Licht schuin gegen de machine aan en schuif deze maar achefteren. Daar bij要去en de beiden schakelstampers (3) maar buiten worden gehonden.
• Vergrendel nu de spaanafzuiiging (5) met behulp van de schakelstoter (3). Let op! De machine start nicht, als de schakelstampers (3) nicht correct zich ingestoken.
• Klap nu de schaafbladafdekking compl. (9) waar aan onderen.

8.7 Spaanafzuiging - vandiktebank-schaven (afb.13 + 14)

• De parallelaanslag (8)要去 voor de vandiktebank-schaven worden gedemonteerd. Ga in de omgekeerde volgorde te werk, zoals beschreiben onder punt 8.3.

• Houd nu de schakelstoter (3) waar maar buiten enplaats nu de spaanafzuiiging (5) op de schaafmachine.

• Vergrendel nu de spaanafzuiing (5) met behulp van de schakelstoter (3). Let op! De machine start nicht, als de schakelstampers (3) nicht correct zijn ingestoken.

9. In gebruik nemen

LET OP!

Het apparaat要去 voor de ingebruikname volledig zichen gemonteerd!

Controleer voor elk gebruik:

• De in- en uitschakelaar incl. noodleschakelaar (mits aanwezig) op het beoogde functioneren

- Vergrendelde verilgheidsvoorzieningen (afb. 1 - pos.3)

door een achtereenvolgens openen van elke los te koppelen veiligheidsvoorziening om de machine uit te schakelen en door te controleren of het onmogelijk is dat de machine bij een geopende veiligheidsvoorziening worden ingeschakeld

Rem

bij aanvang van de werkzaamheden de machine inschakelen en op snugelheid lately komen. Schakel nu de machine weeer uit. De motor moet binnen 10 se-. conden stil staan. Anders is een defect opgetreden.

• Anti-terugslagklauwen (afb. 9 - pos. 20) ten minste een keer per ploegendienst door visuèle controle om te waarborgen dat deze zich in goede werktoestand bevinden, bijv. geen beschadiging van het aanrakingsoppervlak door stoten, en dat de anti-terugslagklauwen (25) door het eigengewicht onverminderd terugvallen;
• Schaafblad (afb. 17 - pos. 25) op beschadigingen en juiste bevestiging.

De machine mag uitsluitend worden gebruikt als aan alle voorwaarden worden voldaan.

Gebruik uitsluitend scherpe en goed onderhonden messen. Gebruik uitsluitend de messen die voor de machine geschikt�n.

Gebruik voor het bewerken van korte werkstukken hou-ten schuifblokken of schuifstokken die Niet defect+zijn.

Sluit de machine aan op een stof- of spananafzuiginrichting.

Controleer voor aanvang van de werkzaamheden of de aanslag is vastgeklemd.

Controller of u te allen tjde uw evenwicht kunt behouden. Ga aan de zijkant van de machine staan.

Houd uw handen bij een draaiende machine op veilige afstand van de snijrol en van het punt waar de spaanders worden uitgevoerd.

Begin pas met schaven als de snijrol het vereiste toerental heeft bereikt.

Let hierbij bovendien op dat het werkstuk geen kabels, touwen, snoeren of dergelijkke bevat. Bewerk geen hout dat veel knoesten of knoestgaten bevat.

Zorg dat lange werkstukken worden ondersteund ter voorkoming van het omlaagkantelen als het schaven voltooid is. Gebruik hiertoe bijv. de afrolstaanders of soortgelijke voorzieningen.

Het is ten strengste verboden om spaanders of splinters te verwijderen als de machine draait.

Schakel de machine direct uit als een blokkade optreedt. Trek de voedingsstekker los en verwijder het vastgeklemde werkstuk.

Na elk gebruik dient u dekleinste zaaggrootte in te stellen om enig risico op letsel te vermijden.

LET OP!

De machine moet op de vloer/werkplaat met de juiste schroeven/schroefklem goed worden bevestigd où dat anders een risico op kantelen bestaat.

• Controller vór het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.
  WAARSCHUWING! Voor alle reinigings-, instellings-, onderhouds- of reparatiewerkzaamheden koppelt u de voedingsstekker los van de hoofd-stroomvoorziening!
• Controller regelmatig of de messen (25) goed in het messenblok zich bevestigd.
• De messen (25) mogen op het messenblok max. 1,1 mm uijsteken.
• Controller de anti-terugslagklauwen (20) op een probleemloze werkung.
• Draag.altijd oogbescherming.
• Zaag nooit in holtes, tapped of vormen.
• Voor ingebruikname要去en alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zichn gemonteerd.
• Het schaafblad moet vrij kunnen lopen.

LET OPI: De vandiktebank-/vlakschaafmachine is speciala vervaardigd voor het schaven van stevig hout. Hiertoe waarhooggelegerde messen (25) geplaatst. Bij de vandiktebank-schaven moet het contactoppervlak van het werkstuk vlak waar. Als grotere of zwaardere werkstukken worden bewerkt, is het noodzakelijk om de machine op het standvlak te bevestigen (bijv. middels het schroefdraad in de bodem van de machine).

• De aan/uit-schakelaar (2) bevindt zich aan de linker-zijde van de machine. Druk voor het inschakelen van de machine op de groene toets "l". Druk voor het uitschakelen van de machine op de rode toets "0".
• De machine is uitgerust met een overbelastingschakelaar (1) ter bescherming van de motor. In het geval van een overbelasting stocht de machine automatisch. Na enige tijd kan de overbelastingsschakelaar (1) waar worden geseset.
• Gebruik bij de bewerking van lange werkstukken een roltafel of gelijksoortige ondersteuningsvoorziening. Deze extra uitrustingen zijn in speciaalzaken verkrijgbaar. Ze要去en op de toevoer- en afname-zijde van de schaafmachine worden geplaatst. De hoogte-instelling moet dusdanig worden uitgevoerd, dat het werkstuk horizontaal in de machine kan worden geleid en horizontaal kan worden weggenomen.

9.1 Vlakschaven

LET OPI: Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

9.1.1 Installing (afb. 7/8)

• Draai de stelschroef (13) maar rechts of links voor de gewenste verspaningsdiepte. De verspaningsdiepte kan op de schaalverdeling (H) worden afgelezen.
• Draai de parallelaanslag (8) met de vastzetschroef (8a) los. Stel de gewenste hoek in. De ingestelde hoek kan van de schaalverdeling (I) worden afgelezen. Fixeer de parallelaanslag (8) na een geslaagde instelling weeer met de vastzetschroef (8a).

9.1.2 Vlakschaafmachine - in bedrijf (afb. 20 + 21)

Let op! Neem de juiste montage van de spananafzuiing (zie 8.5) in alot

(Smalle werkstukken die afb. 21) Open de kartelschroef (10) en verschuif de schaafmesafdekking (9) zo ver, als de breedte van het werkstuk vereist. Haal verwolgens dekartelschroef (9) wee aan.

• Breedte, vlakke werkstukken (afb. 20) Open de stergreepbout (4), en stel de schaafbladafdekking compleet (9) zo hoog is als het werkstuk dik is. De schaafbladafdekking (9) bedekt hierbij de gehelemeswals! Haal nu de stergreepschroef (4) wee aan.
• Sluit de voedingsstekker met de voedingskabel aan. Druk op de groene knop "I" om de schaafmachine te starten.
  Leg het te bewerken werkstuk op de aanvoertafel (14). Houd met een hand het werkstuk op de tafel (14) gedrukt en schuif deze zo möglichk met behulp van de schuifstok (16) maar voren in de richting van de afnametafel (7) over de meswals
• Schakel de machine uit na beeindiging van de werkzaamheden. Druk daartoe op de rode knop "0". Ontkoppel de machine verwolgens van de stroomvoorziening.
• Verwijder spaanders en stof van de aanvoertafel (14), afnametafel (7) en meswals, nadat de machine volledig tot stilstand is gekomen.
• Breng de schaafbladafdekking (9) weir in positie en dek het schaafblad over de gehele lenghte af.

LET OPI: Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

9.2.1 Instelling (afb. 22)

• Plaats de handslinger (10) op de spill en draai de vandiktebank (21) maar de gewenste hoogte. De ingestelde hoogte kan van de schaalverdeling (G) worden afgelezen.
• Hierbij is het van belang dat de hoogte van de vandiktebank (21) van onderen maar boven worden ingesteld, dit betekent, slinger de tafel eerst verder omlaag (ca. 5 mm) tot aan de gewennen hoogte. Aansluitend slingert u de tafel (21) in de gewennen hoogte omhoog.

9.2.2 Vandiktebank-schaaf-bedrijf (afb. 22)

Let op! Neem de juiste montage van de spaanafzui- ing (zie 8.7) in ache

• Sluit de voedingsstekker met de voedingskabel aan. Druk op de groene knop "I" om de schaafmachine te starten.
• Plaats het werkstuk op de vandiktebank (21). Voer het werkstuk in de richting van de aanvoertafel (14) aan. (Let op de pijlichting, die tevens staat voor de werkrichting.)

Schakel de machine uit na beeindiging van de werkzaamheden. Druk daartoe op de rode knop "0". Ontkoppel de machine verrolgens van de stroomvoorziening.
- Verwijder spaanders en stof van de vandiktebank (21) en meswals, nadat de machine volledig tot stilstand is gekomen.

10. Elektrische aansluiting

De geinstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebrukke verlengsnoer要去en eveneens aan deze voorschriften voldoen.

Belangrijke aanwijzingen

Bij overbelasting van de motor schakelt deze vanzelfuit. Na een afkoeltijd (dezeijd is verschillend) kan de motor waar worden ingeschakeld.

Defecte elektrische aansluitkabel.

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijk oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropengen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken,ondat over het netsnoer is gereden.
• Beschadigde isolatie odomat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijk defecte elektrische aansluitkabels mogen nicht worden gezruikt en+zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer nicht op het stroomnet is aangesloten.

Elektrische aansluitkabels要去en aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding "H05VV-F".

Op de aansluitkabel要去 de type-aanduiding vermeld staan.

Wisselstroommotor:

• De netspanning moet 220 - 240 V~ zich.
• Verlengsnoeren要去en tot een lenghte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparations aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de motor

11. Reiniging

Waarschuwing! Trek alsijd de voedingsstekker uithet stopcontact voordat u instellings-, onderhouds- ofreparatiewerkzaamheden uitvoert!

Algemene onderhoudswerkzaamheden

Veeg vanijd tot vrij met een doek de spaanders en het stof van de machine. Olie om de levensduur van het apparaat te verlungen eenmaal per maand de draaiende delen. De motor Niet oliën.

Gebruik voor de reiniging van de kunststof geen bijtende middelen.

De schroefdraadspil voor de hoogteverstelling van de diktetafel mag alleen worden behandeld met een droogsmeermiddel.

Het tafeloppervlak en de invoer- en uitvoerwals要去en algtd harsvrij worden gehonden.

Verontreinigde invoer-/uitvoerwalsen moeten worden gereinigd.

Om een oververhitting van de motor te vermijden,要去 regelmatig worden gecontroleerd of zich stof op de luchtopeningen van de motor heeft afgezet.

Na langer gebruik adviseren wij de machine door een geauthoriseerde servicedienst te lately controleren.

Gereedschapsonderhoud

Schafas, kleminrichtingen, messteunen en messen moeten regelmatig worden ontdaan van hors, odomat schoon gereedschap de snijkwaliteit verbeterd.

Voor dit doeleinde konnen de kleminrichtingen, messteunen en messen gedurende 24 uur in een in de handel verkrijgbare horsreiniger worden gelegd. Aluminiumgereedschap mag uitsluitend met reinigingsvloeistoffen horsvrij worden gemaakt, aangezien dit type het metaal Niet aantasten.

12. Opslag

• Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontogankelijkke plaats.
• De optimale opslagtemperatuur ligt:tussen 5 en 30^
• Bewaar het gereedschap in de originele verpakking.
• Dek het gereedschap af om het te beschemen tegen stof of vocht.
• Bewaar de gebruikshandleiding bij het gereedschap.

13. Onderhoud

Let op!

Trek bij alle onderhoudswerkzaamheden alkijd de voedingsstekker uit het stopcontact.

Vervangen van het mes (afb. 17 -19)

• LET OP!: Trek in principe de voedingsstekker uit het stopcontact, voordat u de messen verrangt.
• Vergrendel de schaafasbescherming compl. (9) in de verhoogde positie.
• Draai de vijf spanbouten(23) los en verwijder.Deze.
• Til de messen (25) en mesbalk (24) van de as af.
• Verwijder de spaanders en hors van de schaafas en de mesbalk.
• Plaats de neue messen (25) in de schaafas, bevestig de messen (25) met de rechthoekige gleuven in de beiden schroefkappen. (Met deze beiden schroeven worden het mes in de hoogte ingesteld.)
• Plaats de mesbalk (24) op het mes (25).
  Haal de vrij spanbouteen (23) Licht aan.
  Herhaal dit proces voor het tweede mes (25).
• Plaats de instelblok voor messen (18) zoals in afbeelding 19 worden weergegeven, op het mesblok. Let op dat het mes (25) het instelblok voor messen (18) aan beiden zijden aanraakt.
• Door het verstellen van de beiden instelschroeven (26) kan het mes (25) in de hoogte worden versteld.
• Na het succesvol instellen van de messen,要去en alle spanbouten goed worden aangehaald.

Let op:

• Scherpe schaafbladen waarborgen een mooti schaafbeeld en belasten de motor minder.
  Bij drie keer schuren, mag nicht meer materialaal dan 3 x 0,05 mm worden afgeschaafd.
• De op deutsche machine gebruikte messen zich nicht geschickt om te buigen/snijden.

Aansluitend de schaafasbescherming weir op detafel neerlaten en de schafas afdekken, met de stergreepschroef klemmen.

LET OP!

Gebruik uitsluitend de voor dit apparaat door de fabrikant aanbevolen messen. Bij gebruik van andere messen bestaat gevaar voor letsel door verlies van controle.

Voorkom een overmatig draaien en möglichk losraken van het schroefdraad. Mesbalk of bouten met versleten schroefdraad direct verrangen.

Aansluitingen en reparations

Aansluitingen en reparations aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zich aan gebruiksmatige of naturulijke slijtage, resp. de volgende delen als verbruiksmaterialiaal worden gebruikt. Slijtageonderdelen*: V-snaar, koolborstels, schaafblad

Reserveonderdelen en accessoires waarverkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

14. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort nicht bij het huishoudelijkke afval, maar moeten worden ingezameld resp. geschienen worden afgevoerd!

• Oude batterijen of accu's die nicht vast in het afge-dankte apparatuur zich geintegreerd,要去en voor het afvoeren op Niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

• De eindgebungbrüker is verantwoordelijk voor het wissen van personsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak bete-kent dat afgedankte elektrische en elektronische apparatuur Niet bij het huishoudelijk afval mag worden gegoodid.

• Afgedankte elektrische en elektronische apparatuur können bij de volgende punten kosteloos worden ingeleverd:

• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)

• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zich zer terug te nemen of dit vrijwillig aanbieden.

• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van nicht meer dan 25 centimeter, können gratis maar de fabrikant worden teruggebracht zonder eerst een neueu apparaat van de fabrikant te hoeven kopen, of maar een ander erkend verzamelpunt in je omgeving worden gebracht.

• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

Bij levering van een neuelektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het koseloes afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie können andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

15. Verhelpen van storingen

Storing Mogelijk oorzaak Oplossing
Machine kan nicht ingeschakeld worden	Geen netspanning aanwezig Stroomvoorziening controleren
	Koolborstels versleten Machine in klantenservicewerkplaats brengen
	Spaanafzuiiging Niet gemonteerd Spaanafzuiing monteren
Machine werkt nicht of stopt plotseling	Stroomuitval	Zekering controleren / overbelastingsbeveiliging op het apparaat controleren.
	Motor of schakelaar defect	Motor of schakelaar door een elektricien lately controleren.
	Microswitch controleren	Spaanafzuiing dusdanig monteren dat de microschakelaar worden geactiveerd. Zekering van de netvoeding controleren. De machine start door de geintegreerde onderspanningsbeveiliging Niet automatisch en moet na het herstellen van de stroomvoorziening weeer opnieuw worden ingeschakeld.
Machine blijftijdens het schavenstaan	Schaafblad stomp/versleten Messen vervangen of slijpen
	Overbelastingschakelaar is geactiveerd	Na afkoelperiode de motoroor inschakelen
	Microswitch controlleren	Spaanafzuigkap resp. tafelvergrendeling dusdanigmoneren dat de microswitch wordt geactiveerd.
	Te groe spanenafvoer Spanenafvoer verminderen
	Te groe aanvoer Aanvoersnelheid verminderen
Werkstuk klemt bijvandiktebank-scha-ven	Zaagdiepte te groot	Zaagdiepte verminderen en werkstuk in meerderewerkprocedures bewerken
Toerental daaltijdens het schaven	Te groe spanenafvoer Spanenafvoer verminderen
	Te groe aanvoer Aanvoersnelheid verminderen
	Stompe messen Messen verwisselen
Oppervlaktoestand onvoldoende	Schaafblad stomp/versleten Messen vervangen of slijpen
	Schaafblad door spaanders verstopt Spaanders verwijderen
	Ongelijkmatige aanvoer	Werkstuk met constante druk en gereduceerde aanvoersnelheid aanvoeren
Bewerkt oppervlakte ruw	Werkstuk bevat nog te veel vocht Werkstuk drogen
Bewerkt oppervlak vertoont scheuren	Werkstuk werk谈起 de nerfrichting in bewerkt	Werkstuk vanuit de contrarichting bewerken
	Te veel materiaal in een keer geschaafd	Werkstuk in meerdere werkprocedures bewerken
Te geringe werk-stukaanvoer bij hetvandiktebank-scha-ven	Werkstuk werk谈起 de nerfrichting in bewerkt	Tafelplaat reinigen en dun voorzien van glijwas
	Te veel materiaal in een keer geschaafd	Transportrollen repareren
Spaanafvoer bijvandiktebank-scha-ven verstopt (zonder afzuiging)	Te groe spanenafvoer Spanenafvoer verminderen
	Stompe messen Messen verwisselen
	Te nat hout Werkstuk drogen
Spaanafvoer bij vlakschavenvertstot (zonder afzuiging)	Te groe spanenafvoer Spanenafvoer verminderen
	Te groe aanvoer Aanvoersnelheid verminderen
	Stompe messen Messen verwisselen
	Te nat hout Werkstuk drogen
Spaanafvoer met afzuiging bij hetvlakschaven ofvandiktebank-scha-ven verstopt	Afzuiging te zwak	Er moet een afzuigapparaat worden gezruikt datop de afzuig-aansluitsteun een luchtsnelheid vanten minste 20 m/s kan waarborgen

8.1 Montáz gumenych patiek (obr. 2)

Zafixujte styri gumene paty (15) pomocou dodanych imbusovych skrutiek (A) a podloziek (B) na spodnej strane pristroja.

8.2 Kryt hoblovacieho noza (obr. 3 - 5)

• Najskor odstrante skrutku s križovou drázkou (19) a upevnovaciu maticu (10) na kryte hoblovacieho noza (9) a upevnovaciu maticu (6) na vykyvnom ramene pre kryt hobrovacieho noza (9a).
• Posuhte k sebe kryt hoblovacieho noza (9) a vykyvne rameno (9a).
  Znovu pevne utiahnite upevnovaciu maticu (10) a skrutku s križovou dražkou (19).
• Pomocou upevnovacej matice (6) a hviezdicoveho kolieska (4) upevnite konstrukcnu skupinu na otvoroch zobrazenych na obr. 4.

8.3 Paralelny doraz (obr. 6 + 7)

• Teraz nasadte parallelny doraz (8) na teleso stroja a upevnite ho pomocou imbusovych skrutiek (C).

8.4 Rucna k'uka na pristavenie hrubkovacieho hoblovacieho stroja (Obr. 8)

Rucna kluka (12) na pristavenie hibky zaberu sa len nastokne na vreteno.

8.5 Odsávanie pilín (obr. 10)

Mootori voolulijk
Mootori tuubisildi andmed

11. Puhastamine

Hoiatus! Tömmake enne igasugust seadistamist, korrashoidu voi parandamist vorgupistik valja!

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje pa en miljovennlig mate.

Henvisninger til elektr- og elektronikkenhetslov (ElektroG)

HeonpegeeneohcKpA/wA=3dB

Hocete 3aunTa 3a cnlyxa.

Bb3dEiCTBHeTo Ha 7yM MoKe da npuHn 3ary6a Ha cnlyxa.

Iocouehnte cToHocTn Ha yMObN eMncn ca n3MepeHn PO cTaHdapTeH MeTOd Ha n3PNTBaHe N MOKe da6bDat n3POn3BaHn 3a cpaBHeHne Ha eDHH eJekTpIn-ueckn IHCTpymEnT C dpyr.

IocoueHnte cToHocTn Ha WymOBn EMNCN MORaT da ce N3NOJ3BaT n 3a npedBapuTeJHa OceHka Ha HatoBapBaHeTO.

PpeynpekdeHne:

-ПОВЕМЕНДЕСТВITEHOTU3N0N3BAHeHaENEKTPPUECKN INHCTPymeHT CTOHOCNTte Ha WUMOBEmNCNMOKe Da ce pa3NNUaBAt OT NOCOeHataCTOINHOCTB3ABNCIMOCTOT BnDa NHaUNHa,NOKOITO eNEKTPPueCKN INHCTpymeHT Ce 3N0N3Ba,NIO-CNEUJIHO KAkB BnD DetaIIc Ce 6pa6oTbA.
OOnTuTe ce Da NODbPkaTe HaTObapBaHeTo Bb3MOxHo Hau-HnCKo. PnpMepHn MepKn 3a OrpaHnHaBaHe Ha BpeMeTo Ha pa60Ta. Pp ToBa Tpr6Ba Da Ce B3eMaT NOB BHmAHne BCnKn Yactn Ha pa60THnI cIKbl (Ha npMep BpeMeHaT, Ipe3 KOnTO eNEKTPuYeCKnT INHCTpyMeHT e N3KnUoyeh,

N TaKnBa, B KOnTO ToI e BKNIOUeH, Ho pa6OTo 6e3 HaTObaPaBe).

7. Pa3onakobahe

• OTbopete onakobkata n BHIMATEJHO 3BaTepeja.
• OTCpaHeTe onaKOBbHnMaTeepnAn, KaKTo n onaKOBbHnTe n TpaHCnOpTHnTe npedna3nTei (akoHaMa TaKnBa).
• Поверете дani поемьт наdoeskatae nblen.
• PpOBepTe ypeDa n npHaJnEJXHocHTte 3a noBpeDn OT TpaHCnOpTnpaHeto. Pnp peKJaMaun DoCTaBcKbT Tpr6Ba Da 6bJe yBeDoMeH He3a6abHO. IIO-KbCHn peKJaMaun He ce npu3HaBt.
  -ПО ВБЗМохнСТ 3апаЗTe OпаКOBКaТА ДО ИЗТИЧА- He Ha rapaHционHHссрК.
• Ппси уnotpe6a ce 3ano3haTe c ypeDa nocpeDCTBOM pBKOBOdCTBOTO 3a EKCNIOaTaUN.
  3a npHaJlekHocTn, KaKTo 3a n3HocBaun ce nppe3epBn Yactn, n3noJ3BaIte cAmO opuHaJIHn Yactn. Pe3epBn Yactn MOKeTe da cn Ha6abNTe OT BauncneunaJIn3npan TbproBeu.
• Pnnpbukn nocuBaTe Haunr HOMep Ha apTNKJ, KaKTo N Tnna N rOdnHaTa Ha npOn3BOoCTBO Haypeda.

BHIMAHHE!

UpeIbT n ONAKObYHnT MaTePnA Hc a NrpaYka 3a Deca! Deca He 6nBa Da nrrpaT c PnactMacOBn Top6nuch, fOnno n Dpe6n Yactn! CbuecTByBa onaCHOCT OT norlbuahe n 3adyuabahe!

8. KoHcTpkykun

BHIMAHHE!

Ppeu nycKaHeTo B eKcnNoaTaun 3aDbJnxTeIHo crNo6eTe HanbNHO ypea!

Zichtbare gebreken要去en binnen de 8 dagenaontvangst van de goederen worden gemeld, zo netverliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, koseloos verrangen. De garantie vervaltECHter bij verkeerd gebruik of verkeerde behandeling van de machine.Voor onderdelen die wij Niet zelf produceren,geven wij enkel de garantie die wij zichkijgen van de oorspronkelijke leverancier. De Kosten voor de montage van neue onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES
