Produkttyp	Abricht- und Hobelmaschine (Kombination)
Marke	Scheppach
Modell	HMS1080
Abmessungen (L x B x H)	954 x 450 x 483 mm
Gewicht	27,2 kg
Stromversorgung	230-240 V~ / 50 Hz, 1500 W
Drehzahl der Hobelwelle	9000 min⁻¹
Anzahl der Messer	2 Stück
Max. Abrichtbreite	254 mm
Max. Spanabnahme (Abrichten)	2,5 mm
Max. Hobelbreite	254 mm
Max. Hobeldicke	120 mm
Max. Spanabnahme (Hobeln)	2 mm
Abmessungen Abrichtisch	920 x 264 mm
Abmessungen Hobeltisch	350 x 270 mm
Schalldruckpegel	92 dB(A)
Schallleistungspegel	105 dB(A)
Gehörschutz erforderlich	Ja
Hauptfunktionen	Abrichten und Hobeln von Holz, Parallelanschlag, Spanabsaugung
Sicherheit	Überlastschalter, Rücklaufsperren, Hobelschutz, Not-Aus (über Ein/Aus-Schalter)
Wartung und Reinigung	Regelmäßige Reinigung von Spänen, Ölen rotierender Teile, Messerwechsel nach Verschleiß
Verschleißteile	Keilriemen, Kohlebürsten, Hobelmesser
Reparierbarkeit	Elektrische Reparaturen durch Fachkraft, Verwendung von Originalteilen
Lagertemperatur	5 bis 30 °C
Garantie	Gesetzlich, defekte Teile kostenlos ersetzt (ohne Arbeitskosten)

Häufig gestellte Fragen - HMS1080 SCHEPPACH

Wie hoch ist die Motorleistung der Scheppach HMS1080?

Der Motor hat eine Leistungsaufnahme von 1500 W bei 230-240 V~ / 50 Hz.

Welche Abmessungen hat die Maschine?

Die Abmessungen sind 954 x 450 x 483 mm und das Gewicht beträgt 27,2 kg.

Wie stelle ich die Schnitttiefe beim Abrichten ein?

Drehen Sie die Einstellschraube (13) nach links oder rechts, um die gewünschte Schnitttiefe einzustellen, die auf der Messskala (H) ablesbar ist.

Wie wechselt man die Messer der Hobelmaschine?

Trennen Sie die Maschine vom Strom, blockieren Sie den Wellenschutz in angehobener Position, lösen Sie die Klemmschrauben, entnehmen Sie die alten Messer, setzen Sie die neuen Messer mit dem Einstellblock ein und ziehen Sie alle Schrauben fest an.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie zuerst die Netzspannung und die Sicherung. Stellen Sie sicher, dass die Spanabsaugung korrekt montiert ist (wirkt auf einen Mikroschalter). Wenn das Problem weiterhin besteht, könnten die Kohlebürsten verschlissen sein; kontaktieren Sie den Kundendienst.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie eine Schutzbrille, einen Gehörschutz, eine Staubmaske und Handschuhe beim Umgang mit den Messern.

Kann ich mit dieser Maschine Metallteile hobeln?

Nein, die Maschine ist nur für Holz und ähnliche Materialien ausgelegt. Die Bearbeitung von Metall oder asbesthaltigen Materialien ist verboten.

Wie pflege ich den Hobeltisch?

Reinigen Sie regelmäßig Späne und Harz mit einem Tuch. Tragen Sie eine dünne Schicht Gleitwachs auf den Tisch auf, um die Gleitfähigkeit zu verbessern. Verwenden Sie trockenes Schmiermittel auf der Höhenverstellspindel.

Wie hoch ist die maximale Schnitttiefe beim Hobeln?

Die maximale Spanabnahme beträgt 2 mm beim Hobeln und 2,5 mm beim Abrichten.

Wo finde ich Ersatzteile?

Die Verschleißteile (Riemen, Bürsten, Messer) sind beim Hersteller oder Händler erhältlich. Verwenden Sie nur Originalteile. Kontaktieren Sie den Scheppach-Kundendienst.

BEDIENUNGSANLEITUNG HMS1080 SCHEPPACH

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in thisem Handbuch soll ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen/genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfallen nicht ersetzen.

	Warnung - Zur Verringerung des Verletzungsrisikos Betriebsanleitung lesen.
	Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.
	Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbestaltiges Materialarf nicht bearbeitet werden!
	Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Produkt heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
	WARNUNG! Verletzungsgefahr! Nicht in das laufende Hobelmesser greifen
OFFON	Überlastschanter
	Vorschubrichtung
CE	Das Produkt entspricht den geltenden europäischen Richtlinien.
ΔΔ	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:Seite:

1. Einleitung 11
2. Produktbeschreibung 11
3. Lieferumfang 11
4. Bestimmungsgemäß Verwendung 12
5. Sicherheitshinweise 12
6. Technische Daten 15
7. Auspacken 16
8. Aufbau 16
9. In Betriebnehmen 17
10. Elektrischer Anschluss 19
11. Reinigung 19
12. Lagerung 20
13. Wartung 20
14. Entsorgung und Wiederverwertung 21
15. Störungsabhilfe 21
16. Konformitätserklarung 358

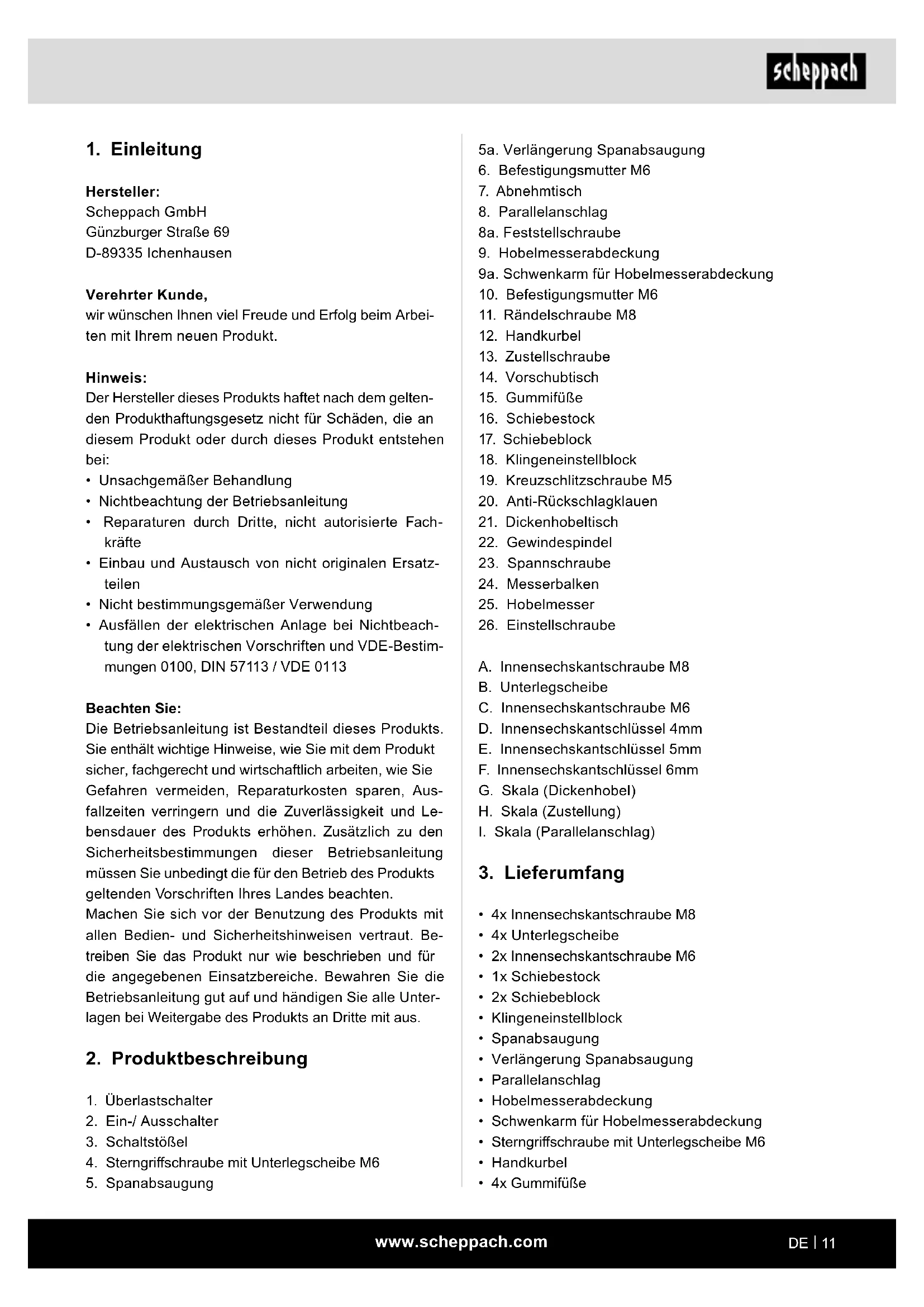

1. Einleitung

Hersteller:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Verehrter Kunde,

wir wünschen Ihnen viel Freude und Erfolg beim Arbeitsmen mit ihrer neuen Produkt.

Hinweis:

Der Hersteller theses Produktshaftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Produkt oder durch theses Produkt entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Betriebsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originen Ersatzteilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Die Betriebsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten, wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung mussen Sie unbedingt die für den Betrieb des Produkts geltenden Vorschriften Ihres Landes beachten.

Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Betrieben Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

2. Produktbeschreibung

1. Überlastschalter
2. Ein-/Ausschalter
3. Schaltstöbel
4. Sterngriffschraube mit Unterlegscheibe M6
5. Spanabsaugung

5a. Verlängerung Spanabsaugung
6. Befestigungsmutter M6
7. Abnehmtisch
8. Parallelanschlag
8a. Feststellschraube
9. Hoblmesserabdeckung
9a. Schwenkarm für Hobelmesserabdeckung
10. Befestigungsmutter M6
11. Rendelschraube M8
12. Handkurbel
13. Zustellschraube
14. Vorschubtisch
15. GummifüBe
16. Schiebestock
17. Schiebeblock
18. Klingeneinstellblock
19. Kreuzschlitzschraube M5
20. Anti-Rückschlagklauen
21. Dickenhobeltisch
22. Gewindespindel
23. Spannschraube
24. Messerbalken
25. Hobelmesser
26. Einstellschraube

A. Innensechskantschraube M8
B. Unterlegscheibe
C. Innensechskantschraube M6
D. Innensechskantschlüssel 4mm
E. Innensechskantschlüssel 5mm
F. Innensechskantschlüssel 6mm
G. Skala (Dickenhobel)
H. Skala (Zustellung)
I. Skala (Parallelanschlag)

3. Lieferumfang

4x Innensechskantschraube M8
4x Unterlegscheibe
2x Innensechskantschraube M6
1x Schiebestock
- 2x Schiebeblock
Klingeneinstellblock
- Spanabsaugung
- Verlängerung Spanabsaugung
- Parallelanschlag
Hobelmesserabdeckung
- Schwenkarm für Hobelmesserabdeckung
- Sterngriffschraube mit Unterlegscheibe M6
- Handkurbel
4x GummifüBe

• Innensechskantschlüssel 4mm
• Innensechskantschlüssel 5mm
• Innensechskantschlüssel 6mm
• Zusätzliches Messerset (nurfurArt.-Nr.58022029953 und 5902209903)
• Betriebsanleitung

4. Bestimmungsgemäß Verwendung

Die Dicken-/Abrichthobelmaschine dient zum Abrichten- und Dickenhobeln von gesamtem Schnittholz aller Art, mit quadratischer, rechteckiger oder abgeschragter Form.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden.

WARNING!

Folgende Arbeiten dürfen nicht durchgeführt werden:

• Einsetzarbeiten (d.h. jegliche Bearbeitung, die nicht über die gesamte Werkstücklange gehen)
• Vertiefungen, Zapfen oder Aussparungen
• Hobeln von stark gekrummtem Holz, bei dem ein nicht ausreichender Kontakt mit dem Aufgabetisch besteht.

Es ist strengstens entsprech, die an der Maschine befindlichen Schutzeinrichtungen zu demontieren, abzuändern oder Zweck zu entfremden oder fremde Schutzeinrichtungen anzubRING.

Die Brückenschutzvorrichtungarfährend der Bearbeitung nicht entfernt werden.Der nicht benutzte Teil der Messerwelle muss abgedeckt werden.

Anforderungen an den Bediener

Das Gerätarf nur von Personen bedient und gewartet werden, die damit vertraut und über die Gefahren unterrichtet sind.

Lassen Sie niemals Kinder mit dem Gerät arbeiten.
Lassen Sie niemals Erwachsene ohne ordnungsgemeine Einweisung mit dem Gerät arbeiten.

Der Bediener muss vor Gebrauch des Gerätes auf-merksam die Betriebsanleitung gelesen und verstan-den haben.

Qualifikation: Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation für den Gebrauch des Gerätes notwendig.

Mindestalter: Das Gerätarf nur von Personen betrieben werden, die das 18. Lebensjahr vollendethaben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Schulung: Die Benutzung des Gerätes befind auf lediglich einer entsprechenden Unterweisung durch eine sachkundige Person bzw. die Betriebsanleitung.Eine spezielle Schulung ist nicht notwendig.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß.

Für darauf hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitschinweise

Achtung! Beim Gebrauch von Elektrowerkzeugens sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie diesen Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Sicheres Arbeitsen

1. Halten Sie ihren Arbeitsbereich in Ordnung

2. Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

3. Berücksichtigten Sie Umgebungseinflüsse

4. Setzen Sie Elektrowerkzeuge nicht dem Regen aus.

5. Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.

6. Sorgen Sie für gute Beleuchting des Arbeitsbereichs.

7. Benutzen Sie Elektrowerkzeuge nicht, wo Brandoder Explosionsgefahr besteht.

8. Schützen Sie sich vor elektrischem Schlag

-Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kuhlgeräten).

1. Halten Sie andere Personen fern

2. Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von ihrem Arbeitsbereich fern.

3. Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

4. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

5. Überlasten Sie Ihr Elektrowerkzeug nicht

6. Sie arbeiten better und{sicherer im angegebenen Leistungsbereich.

7. Benutzen Sie das richtige Elektrowerkzeug

8. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten.

9. Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist.

10. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

11. Tragen Sie geeignete Kleidung

12. Tragen Sie keine weite Kleidung oder Schmuck, sie können von beweglichen Teilen erfasst werden.

13. Bei Arbeitsen im Freien ist rutschfestes Schuhwerk empfehlenswert.

14. Tragen Sie bei langen Haaren ein Haarnetz.

15. Benutzen Sie Schutzausrücktung

16. Tragen Sie eine Schutzbrille.

17. Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

18. Schließen Sie die Staubabsaug-Einrichtung an

19. Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden.

20. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

21. Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zuziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

22. Sichern Sie das Werkstück

23. Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit ihrer Hand.

24. Vermeiden Sie abnormale Körperhaltung

25. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

26. Pflegen Sie ihre Werkzeuge mit Sorgfalt

27. Halten Sie die Schneidwerkzeuge scharf und sauber, um better und{sicherer arbeiten zu konnen.

28. Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

29. Kontrollieren Sie regelmäßige die Anschlussleitung des Elektrowerkzeugs und halten Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

30. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschadigt sind.

31. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

32. Ziehen Sie den Stecker aus der Steckdose

33. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sageblatt, Bohrer, Fraser.

34. Wenn die Hobelwelle beim Arbeiten durch eine zu große Vorschubkraft oder Klemmen des Werkstücks blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie safer, dass die Hobelwelle frei lauft. Schalten Sie das Gerät ein, und führen Sie den Arbeitssschrift erneut mit reduzierter Vorschubkraft durch.

35. Lassen Sie keine Werkzeugschlüssel stecken

36. Überprüfen Sie vor dem Einsatz, dass Schlüssel und Einstellwerkzeuge entfernt sind.

37. Vermeiden Sie unbeabsichtigten Anlauf

-Vergewisern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

1. Benutzen Sie Verlängerungskabel für den Außenbereich

2. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlangerungskabel.

3. Seien Sie aufmerksam

4. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

5. Überprüfen Sie das Elektrowerkzeug auf eventuale Beschädigungen

-Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden.

• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrowerkzeugs zu gewährleisten.
• Beschädigte Schutzvorrichtungen und Teile mösen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Gebrauchsanweisung angegeben ist.
• Beschädigte Schalter mussen bei einer Kundensteworkstatt ersetzt werden.
• Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lasst.

21. ACHTUNG!

• Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.
• Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren
• Dieses Elektrowerkzeug entspricht den einschlagigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführten werden, indem Originalersatzteile verwendet werden; anderenfalls konnen Unfälle für den Benutzer entstehen.

Dieses Gerät ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.

WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevordas Elektrowerkzeug bedient wird.

Zusätzliche Sicherheitschinweise

• Verwenden Sie keine stumpfen Messer. Rückschlaggefahr!

• Der Schneideblock muss vollständig abgedeckt sein.

• Verwenden Sie zum Hobeln von kurzen Werkstücken einen Schiebestock.
  Zum Hobeln von schmalen Werkstücken sollen Sie zusammenliche Sicherheitsvorkehrungen treffen. Der Einsatz von Querdruckvorrichtungen und Federabdeckungen können notwendig sein, um ein sicheres Arbeit zu garantieren.

• Das Gerät eignet sich nicht zum Schneiden von Ausfalzungen.
  Die Rückschlagsicherung und die Vorschubwalzmenussen regelmäßig überprüft werden.
• Geräte, die mit einem Spanabzug und Abzugshauben ausgestattet sind, sollen an die entspr擁enden Geräte angeschlossen werden. Die Materialart kann die Staubentwicklung ungünstig beeinflussen.
• Das Gerät eignet sich ausschließlich zum Schneiden von Holz und ähnlichen Materialien.
• Wenn das Messer zu 5% verschlissen ist, muss es ausgewechselt werden.
• Ein fehlender Schiebestock kann zu Gefahren führen. Der Schiebestock sollte bei Nichtgebrauch immer an der Maschine aufbewahrt werden.
• Wenn keine Werkstücke von Hand eingeführt werden, besteht erhöhte Verletzungsgefahr. Herstellerempfehlungen zum Einsatz eines Schiebestock müssen beachtet werden.
• Eine falsche Ausrichtung von Schutzabdeckungen, Vorschubtisch oder Gitter kann zu unkontrollierbaren Situationen führen.
• Beschädigte oder verschmutzte Werkstücke bergen Gefahren. Metallteile oder splitterndes Material darf mit diesen Gerät nicht bearerbeitet werden. Verletzungsgefahr!
• Platzieren Sie lange Werkstücke zum Schneiden auf dem Rolltisch oder einer anderen Abstützvorrichtung. Ansonsten konnten Sie die Kontrolle über das Werkstück verlieren.
  Die Maschine eignet sich nur zum Hobeln und Dichenhobeln

• Wenn Sie an der Maschine arbeiten sollen den Sie immer angemessene Schutzkleidung,tragen:

• einen Gehorschutz zum Schutz vor Gehorschaden,

• einen Atemschutz um dem Einatmen gefährlicher Staubpartikel vorzubeugen,
• Schutzhandschuhe beim Handhaben der Messerwelle und von rauen Werkstoffen zur Verringerung des Risikos von Verletzungen durch scharfen Kanten,
• eine Schutzbrille um Augenverletzungen durch herumfliegende Teilchen zu vermeiden.

Die folgenden Situationen sollen unter allen Umstanden vermieden werden: vorzeitige Unterrechnung des Hobelvorgangs (Hobelschnitte, die nicht die gesamte Länge des Werkstücks umfassen; das Hobeln von unebenen Holzteilen, die nicht gleichmäßig auf dem Vorschubtisch aufliegen).
- Achtung! Wenn der Hauptnetzanschluss einen schlechten Zustand aufweist, besteht beim Anschalten des Gerätes die Gefahr von Kurzschlüssen. Davon können auch andere Funktionen betroffen sein (z.B. das Aufleuchten von Kontrollleuchten). Sollen am Hauptnetzanschluss Störungen auftreten, werden Sie sichitte an ihren lokalen Stromanbieter für Abhilfe und Informationen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitsstechnischen Regel情况进行. Dennoch konnen beim Arbeiten einzeln Restrisiken aufreten.

• Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen,lassen Sie die Starttaste los undziehen den Netzstecker.
• Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäß Verwendung", sowie die Betriebsanleitung insgesamt beachtet werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einfahren des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in dieser Betriebsanleitung empfohlen wird. So erreichen Sie, dass Ihr Maschine optimale Leistungen erbringt.
• Halten Sie ihre Höhe vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.
• Verletzungsgefahr der Finger und Hande durch das Berühren der Messerwelle an nicht abgedeckten Bereichen, beim Werkzeugwechsel, außer dem konnen diese durch das Öffnen der Schutzabdeckung gequetscht werden.
• Augenverletzungen

-an der Einschub- und Auslassoffnung
-durch gefährlichen Rückschlag
- beim Betrieb ohne Absaugung bzw. Spanesack, kann gesundheitsschädlicher Holzstaub entstehen.

-durchwegschleuderndeTeile

• Durch im Werkstück enthaltene Metallteile konnen die Messer stumpf bzw. zerstört werden.
  Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.

6. Technische Daten

Hobelwellen-Drehzahl 9000 min
Motor 230 - 240 V~ / 50 Hz
Aufnahmeleistung P1 1500 W
Abmessungen 954 x 450 x 483 mm
Gewicht 27,2 kg
Messeranzahl 2 Stück
Technische Daten Abrichthobeln
max. Hobelbreite 254 mm
max. Spanabnahme	2,5 mm
Abrichtanschlag I x h 640 x 127 mm
Abrichtanschlag	90° - 135°
Schwenkbereich
Abrichttischgroße	920 x 264 mm
Technische Daten Dickenhobeln
max. Hobelbreite 254 mm
max. Hobeldicke	120 mm
max. Spanabnahme 2 mm
Dickentischgroße	350 x 270 mm

Technische Änderungen vorbehalten!

Gerausch

Die Gerauschwerte wurden entsprechend EN 61029 ermittelt.

Schaldruckpegel L_pA = 92~dB

Schalleistungspegel L_wA = 105dB

Unsicherheit K_pA / wA = 3 ~dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Die angegebenen Gerauschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück beareritet wird.
- Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahmen die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigten (beispisseweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

7. Auspacken

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sizeof der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Betriebsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihr dem Fachhändler.
• Geben Sie bei Bestellungen unsere Antikelnummern sowie Typ und Baujahr des Gerätes an.

ACHTUNG!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spiel! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Aufbau

ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

8.1 Gummifüsse (Abb. 2)

Fixieren Sie die vier Gummifüsse (15) mit den mitgelieferten Innensechskantschrauben (A) und Unterlegscheiben (B) an der Unterseite des Gerätes.

8.2 Hobelmesserabdeckung (Abb. 3 - 5)

• Entfernen Sie zuerst die Kreuzschlitzschraube (19) und die Befestigungsmutter (10) an der Hobelmesserabdeckung (9) und die Befestigungsmutter (6) am Schwenkarm für Hobelmesserabdeckung (9a).
• Schieben Sie die Hobelmesserabdeckung (9) und den Schwenkarm (9a) zusammen.
• Befestigungsmutter (10) und Kreuzschlitzschraube (19) wieder anziehen.
• Befestigen Sie die Baugruppe an den in Abb. 4 gezeigten Bohrungen mit der Befestigungsmutter (6) und der Sterngriffschraube (4)

8.3 Parallelanschlag (Abb. 6 + 7)

• Setzen Sie den Parallelanschlag (8) am Gehäuse der Maschine an und befestigen diesen mithilfe der Innensechskantschrauben (C).

8.4 Handkurbel für Dickenhobelzustellung (Abb. 8)

• Die Handkurbel (12) zur Zustellung der Spantiefewird nur auf die Spindel aufgesteckt.

8.5 Spanabsaugung (Abb. 10)

• Um die Veränderung der Spannabsaugung (5a) zu montieren, öffnen Sie die Kreuzschlitzschraube an der Veränderung. Fügen Sie beide Teile (5,5a) zusammen und zeihen Sie die Kreuzschlitzschraube wieder fest.

8.6 Spanabsaugung - Abrichthobeln (Abb. 11 + 12)

• Setzen Sie zur Montage die Hobelmesserabdeckung kpl. (9) in die oberste Position.
• Stellen Sie den Dickenhobeltisch (21) auf die niedrigste Position mit Hilfe der Handkurbel (12).
• Setzen Sie die Spanabsaugung (5)leitung schrag an der Maschine an und schiben diesen nach hinten. Dabei,müssen die beiden Schaltstössel (3) nach außen hin gehalten werden.
• Verriegeln Sie nun die Spanabsaugung (5) mithilfe der Schaltstössel (3). Achtung! Maschine lauf nicht an, wenn die Schaltstössel (3) nicht richtig eingesteckt werden.
• Klappen Sie nun die Hobelmesserabdeckung kpl. (9) wieder nach unten.

8.7 Spanabsaugung - Dickenhobeln (Abb. 13 + 14)

• Der Parallelanschlag (8) muss zum Dickenhobeln demontiert werden. Gehen Sie in umgekehrter Reihenfolge wie in Punkt 8.3 beschrieben vor.

• Halten Sie nun die Schaltstössel (3) wieder nach außen und setzen Sie nun die Spanabsaugung (5) auf die Hobelmaschine auf.

• Verriegeln Sie nun die Spanabsaugung (5) mit Hilfe der Schaltstössel (3). Achtung! Maschine lauft nicht an, wenn die Schaltstössel (3) nicht richtig ein-gesteckt werden.

9. In Betriebnehmen

△ACHTUNG!

Vor der Inbetriebnahme das Gerät unbedingt komplett montieren!

Überprüfen Sie vor jedem Gebrauch:

• Ein- und Ausschalter inkl. Notausschalter (falls vorhanden) auf ordnungsgemäße Funktion
• Verriegelte Schutzeinrichtungen (Abb. 1 - Pos. 3) durch ein aufeinander folgenden Öffnen jeder trennenden Schutzeinrichtung um die Maschine auszuschalten und durch Prüfung, dass es unmöglich ist, die Maschine bei einer geöffneten Schutzeinrichtung einzuschalten
  Bremse

bei Arbeitsbeginn die Maschine einschalten und auf Drehzahl kommt lessen. Schalten Sie nun die Maschine wieder aus. Der Motor muss innerhalb von 10 Sekunden zum stehenkommen. Andernfalls liegt ein Defekt vor.

• Anti-Rückschlagklauen (Abb. 9 - Pos. 20) mindestens einmal pro Arbeitsschicht durch Beschichtigung, um festzustellen, dass sie sich in gutem Arbeitszustand befinden, z. B. keine Beschädigung der Berührungsfläche durch Stöbe haben und dass die Anti-Rückschlagklauen (25) durch das Eigengewicht ungehindert zurückfallen;
  Hobelmesser (Abb. 17 - Pos. 25) auf Beschädigungen und richtig Sitz.

Die Maschine scarf nur benutzt werden, wenn alle diese Bedingungen eingehalten sind.

Verwenden Sie nur gut geschärfte und gewartete Messer. Nur für die Maschine konstruierte Messer verwenden.

Verwenden Sie zum Bearbeiten kurzer Werkstücke Schiebehölzer oder Schiebestöcke, die nicht defekt sind.

Schließen Sie die Maschine an eine Staub- oder Späneabsaugvorrichtung an.

Überprüfen Sie vor Beginn der Bearbeitung, dass der Anschlag festgeklemmt ist.

Überzeugen Sie sich, dass Sie jeder Zeit das Gleichgewicht halten können. Stellen Sie sich seitlich zur Maschine.

Halten Sie ihre Höhe bei laufender Maschine in sicherer Entfernung von der Schneidwalze und von der Stelle, an der die Späne ausgestoßen werden.

Erst mit dem Hobeln beginnen, wenn die Schneidewalze ihre erforderliche Drehzahl erreicht hat.

Außer dem darauf auf achten, dass das Werkstück keine Kabel, Seile, Schnüre oder ähnliches enthalt. Bearbeit- ten Sie kein Holz, das zahlreiche Asteinschlüsse oder Astlöcher enthalt.

Sichern Sie lange Werkstücke gegen Abkippen am Ende des Hobelvorganges. Verwenden Sie dazu z.B. Abrollstandner oder ähnliche Vorrichtungen.

Es ist strengstens entsprech, Späne oder Splitter bei laufender Maschine zu entfernen.

Schalten Sie die Maschine bei einer Blockade(sofort ab.Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

Nach jedem Gebrauch diekleinstechnittgroebeneinstellen,um der Verletzungsgefahr vorzubeugen.

ACHTUNG!

Die Maschine muss am Fußboden / Arbeitsplatte mit den geeigneten Schrauben / Schraubzwingen sicher befestigt werden, da Kippgefahr besteht.

• Überzeugen Sie sich vor dem Anschlieben, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
  WARNUNG! Vor jeglichen Reinigungs-, Einstellungen-, Wartungs- oder Instandsetzungsarbeiten trennen Sie den Netzstecker von der Hauptstrom-versorgung!
• Überprüfen Sie regelmäßig, ob Messer (25) fest im Messerblock befestigt sind.
  Die Messer (25) dürfen am Messerblock maximal 1,1 mm überstehen.
• Prufen Sie die Anti-Rückschlagklauen (20) auf einwandfrei Funktion.
• Tragen Sie immer einen Augenschutz.

• Schneiden Sie niemals Einbuchtungen, Zapfen oder Formen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Hobelmesser muss frei laufen können.

ACHTUNG!: Die Dicken-/Abrichthobelmaschine wurde speziell zum Hobeln von festem Holz konzipiert. Dazu werden hochlegierte Messer (25) eingesetzt. Beim Dickenhobeln muss die Kontaktfliche des Werkstücks flach sein. Werden größere oder schwerere Werkstücke bearbeitet, ist es notwendig, die Maschine auf der Standfliche zu befestigen (z. B. Mittels der Gewinde im Maschinenboden).

• Der Ein-/Ausschalter (2) befindet sich an der linken Seite der Maschine. Drücken Sie zum Einsatzden der Maschine die grüne Taste „I". Drücken Sie zum Ausschalten der Maschine die rote Taste „0".
  Die Maschine ist mit einem Überlastschalter (1) zum Schutz des Motors ausgestattet. Im Falle einer Überlastung stoppt die Maschine automatisch. Nach einer Weile kann der Überlastschalter (1) wieder zurückgesetzt werden.
• Verwenden Sie bei der Bearbeitung von langen Werkstücken Rolltische oder eine ähnliche Abstutzvorrichtung. Diese Zusatzausrückungen sind in Fachmärkten erhältlich. Sie müssen auf Zuführ- und Abnahmeseite der Hobelmaschine platziert werden. Die Hoheneinstellung muss so erfolgen, dass das Werkstück waagrecht in die Maschine geführt werden kann und waagrecht herausgenommen werden kann.

9.1 Abrichthobeln

ACHTUNG!: Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarheiten den Netzstecker.

9.1.1 Einstellung (Abb. 7/8)

• Drehen Sie die Zustellschraube (13) nach rechts oder links für die gewünschte Spantiefe. Die Spantiefe kann an der Skala (H) abgelesen werden.
• Lockern Sie den Parallelanschlag (8) mit dem Feststellschraube (8a). Stellen Sie den gewünschten Winkel ein. Der eingestellte Winkel kann an der Skala (I) abgelesen werden. Fixieren Sie den Parallelanschlag (8) nach erfolgter Einstellung wieder mit der Feststellschraube (8a).

9.1.2 Abrichthobel-Betrieb (Abb. 20 + 21)

Achtung! Beachten Sie die richtige Montage der Spanabsaugung (siehe 8.5)

(Schmale Werkstücke siehe Abb. 21) Öffnen Sie die Rändelschraube (10) und verschiben Sie die Hobelmesserabdeckung (9) soweit, wie es die Breite des Werkstücks erfordert. Ziehen sie dann die Rändelschraube (9) wieder an.
(Breite, flache Werkstücke siehe Abb. 20) Öffnen Sie den Sterngriffschraube (4) und stellen die Hobelmesserabdeckung kpl. (9) gerade so hoch, wie das Werkstück dick ist. Die Hobelmesserabdeckung (9) bedeckt damit die gesamte Messerwalze! Ziehen Sie nun die Sterngriffschraube (4) wieder an.
- Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.
- Legen Sie das zu bearbeitende Werkstück auf den Vorschubtisch (14). Halten Sie mit einer Hand das Werkstück auf den Tisch (14) gedruckt und schieren es möglichst mithilfe des Schiebestocks (16) vorwärts in Richtung Abnehmtisch (7) über die Messerwalze
- Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0". Trennen Sie die Maschine anschließend vom Netz.
- Entfernen Sie Späne und Staub vom Vorschubtisch (14), Abnehmtisch (7) und Messerwalze, nach dem die Maschine komplett zum Stillstand gekommen ist.
- Bringen Sie die Hobelmesserabdeckung (9) wieder in Position und decken Sie das Hobelmesser auf der gesamten Länge ab.

9.2 Dickenhobeln

ACHTUNG!: Ziehen Sie vor allen Wartungs-, Reinigungs-, und Einstellarheiten den Netzstecker.

9.2.1 Einstellung (Abb. 22)

• Setzen Sie die Handkurbel (10) auf die Spindel und drehen Sie den Dichenhobeltisch (21) auf die gewünschte Höhe. Die eingestellte Höhe kann an der Skala (G) abgegeben werden.
• Wichtig hierbei ist, die Höhe des Dickenhobeltisch (21) von unter nach oben einzustellen, d.h. Kurbeln Sie den Tisch zunachst weiter nach unten (ca.5 mm) als die gewünschte Höhe. Anschließlich kurbeln sie den Tisch (21) in die gewünschte Höhe nach oben.

9.2.2 Dickenhobel-Betrieb (Abb. 22)

Achtung! Beachten Sie die richtige Montage der Spanabsaugung (siehe 8.7)

• Verbinden Sie den Netzstecker mit der Netzleitung. Drücken Sie die grüne Taste „I“, um die Hobelmaschine zu starten.
• Legen Sie ein Werkstück auf den Dickenhobeltisch (21). Führten Sie das Werkstück Richtung Vorschubtisch (14) zu. (Achten Sie auf die Pfeilrichtung, welche die Arbeitsrichtung ebenfalls symbolisiert.)
• Schalten Sie nach Beendigung der Arbeit die Maschine ab. Drücken Sie dazu die rote Taste „0". Trennen Sie die Maschine anschließend vom Netz.
• Entfernen Sie Späne und Staub vom Dickenhobeltisch (21) und Messerwalze, nachdem die Maschine komplett zum Stillstand gekommen ist.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlagigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungsleitung müssen diesen Vorschriften entsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbstständig ab. Nach einer Abkuhlzeit (zeitlich unterschied) lasst sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung.

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschaden durch Herausreifen aus der Wandsteckdose.
• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfennicht verwendet werden und sind aufgrund der Isolationssschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung „H05VV-F".

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor:

Die Netzspannung muss 220 - 240 V~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragenitte folgende Daten angegeben:

Stromart des Motors
- Daten des Motor-Typenschildes

11. Reinigung

Warning! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Veränderung des Werkzeuglobens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Benutzen Sie zur Reinigung des Kunststoffes keine atzenden Mittel.

Die Gewindespindel für die Höhenverstellung des Dickentischesarf nur mit einem Trockenschmiermittel behandelt werden.

Die Tischoberfläche und die Einzugs- und Ausschubwalze müssen immer harzfrei gehalten werden.

Schmutzige Einzugs-/Ausschubwalzen müssen gereinigt werden.

Zur Vermeidung einer Motorüberhitzung muss regelmäßiger überprüft werden, ob sich an den Luftöffnungen des Motors Staub angesetzt hat.

Nach längerem Gebrauch wird empfohlen, die Maschine von einem autorisierten Kundendienst überprüfen zu halten.

Werkzeugpflege

Hobelwelle, Spannvorrichtungen, Messerauflagen und Messer müssen regelmäß von Harz befrei werden, weil ein sauberes Werkzeug die Schnittqualität verbessert.

Zu dieserem Zweck konnen die Spannvorrichtungen, Messerauflagen und Messer 24 Stunden lang in einen handelsüblichen Harzentferner gelegt werden. Aluminiumwerkzeuge)dürfen nur mit Reinigungslüssigkeiten harzfrei gemacht werden, die diese Art von Metall nicht angegeben.

12. Lagerung

• Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort.
  Die optimale Lagertemperatur liegt zwischen 5 und 30^
• Bewahren Sie das Werkzeug in der Originalverpackung auf.
• Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen.
• Bewahren Sie die Betriebsanleitung bei dem Werkzeug auf.

13. Wartung

Achtung!

Ziehen Sie vor allen Wartungsarbeiten den Netzstecker.

Messerwechsel (Abb. 17 - 19)

• ACHTUNG!: Ziehen Sie grundsätzlich den Netzstecker, bevor Sie die Messer wechseln.
• Arretieren Sie den Hobelwellenschutz kpl. (9) in der angehobenen Stellung.
• Losen und entfernen Sie die fünf Spannschrauben (23).
• Hebien Sie Messer (25) und Messerbalken (24) von der Welle ab.
• Entfernen Sie Späne und Harz von der Hobelwelle und Messerbalken.
• Setzen Sie das neue Messer (25) in der Hobelwelle ein, fixieren Sie das Messer (25) mit den rechtekigen Schlitzen in den beiden Schraubenkopfen. (Mit diesen beiden Schrauben wird das Messer in der Höhe eingestellt.)
• Legen Sie den Messerbalken (24) auf das Messer (25).

• Ziehen Sie die fünf Spannsschrauben (23)leitung an.

• Wiederholen Sie die Arbeitsgänge für das zweite Messer (25).

• Setzen Sie den Klingeneinstellblock (18), wie in Bild 19 gezeigt, auf dem Messerblock. Achten Sie darüber, dass das Messer (25) den Klingeneinstellblock (18) auf beiden Seiten berührt.
• Durch Verstellen der beiden Einstellschrauben (26) kann das Messer (25) in der Höhe verstellt werden.
• Nach erfolglicher Einstellung der Messer, sind alle Spannsschrauben fest anzuziehen.

Beachten Sie:

• Scharfe Hobelmesser garantieren ein sauberes Hobelbild und belasten den Motor weniger.
• Beim dreimaligem Schleifenarf nicht mehr Material als 3 × 0.05 ~mm abgetragen werden.
  Die an dieser Maschine verwendeten Messer sind nicht zum Falzen/Zinken geeignet.
  Abschließlich Hobelwellenschutz wieder auf den Tisch absenken und die Hobelwelle abdecken, mit Sterngriffschraube klemmen.

△ ACHTUNG!

Verwenden Sie ausschließlich die für diesen Gerät vom Hersteller empfohlenen Messer. Bei der Verwendung anderer Messer besteht Verletzungsgefahr auf Grund von Kontrollverlust.

Vermeiden Sie ein Überdrehen und mögliches Ablösen der Gewinde. Messerbalken oder Schrauben mit abgenutztem Gewinde müssen(sofort ersetzt werden.

Anschlüsse und Reparaturen

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführten werden.

Service-Informationen

Es ist zu beachten, dass bei diesen Produkt folgenden Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Verschleibeile*: Keilriemen, Kohlebürsten, Hobelmesser

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service- Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehoren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführren!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.
• Besitzer bzw. Nutzer von Elektro- und Elektronik-geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!
  Das Symbol der durchgestrichenen Mullonne bedeut, dass Elektro- und Elektronikaltgeräte nicht über den Hausmull entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe)

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführren.
  -Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Störung Mögliche Ursache Abhilfe
Maschine{lösst sich nicht einschalten	Keine Netzpannung vorhanden Spannungsversorgung kontrollieren
	Kohlebürsten abgenutz Maschine in die Kundendienstwerkstatt bringen
	Spanabsaugung nicht montiert Spanabsaugung montieren
Maschine ohne Funktion oder stoppt plottlich	Stromausfall	Sicherung überprüfen / Überlastschutz am Gerät prüfen.
	Motor oder Schalter defekt	Motor oder Schalter von einer Elektrofachkraft überprüfen halten.
	Mikroschalter prüfen	Spanabsaugung so montieren, dass der Mikroschalter betätig wird. Netzseitige Vorsicherung kontrollieren. Die Maschine lauft durch den eingebauten Unterspannungsschutz nicht von selbst wieder an und muss nach Spannungswiederkehr erneut eingeschaltet werden.
Maschine bleibt während des Ho-belns stehen	Hobelmesser stumpf/verschlissen Messer	er wechseln oder schärfen
	Überlastschalter hat ausgelöst Nach Abkühzeit Motor wieder einschalten
	Mikroschalter prüfen	Spanabsaughaube bzw. Tischverriegelung so montieren, dass der Mikroschalter betätig wird.
	Zu große Spanabnahme Spanabnahme	verringern
	Zu großener Vorschub Vorschubgeschwindigkeit verringen
Werkstück klemmt beim Dickenhobeln	Schnitttiefe zu groß	Schnitttiefe reduzieren und Werkstück in mehr- ren Arbeitsgängen darbeiten
Drehzahl inklkt während des Hobelns ab	Zu große Spanabnahme Spanabnahme	verringern
	Zu großer Vorschub Vorschubgeschwindigkeit verringen
	Stumpfe Messer Messer austauschen
Unbefriedigender Oberflächenzu-stand	Hobelmesser stumpf/verschlissen Messer	wechseln oder schärfen
	Hobelmesser durch Späne zugesetzt Späne entfernen
	Ungleichmäßige Zuführung	Werkstück mit konstantem Druck und reduzierten Zuführungsgeschwindigkeit zuführen
Bearbeitete Ober- flächte zu rau	Werkstück enthalt noch zu viel Feuchtigkeit	Werkstück trocknen
Bearbeitete Ober- flächte rissig	Werkstück wurde gegen die Wuchs-richtung bearbeitet	Werkstück von der Gegenrichtung darbeiten
	Zu viel Material auf einem abgehobelt Werkestück in mehreren Arbeitsgängen darbeiten
Zu geringer Werk- stickvorschub beim Dickenhobeln	Werkstück wurde gegen die Wuchs-richtung bearbeitet	Tischplatte reinigen und Dunn mit Gleitwachs behandeln
	Zu viel Material auf einem abgehobelt Transportwalzen instand setzen
Späneauswurf beim Dickenhobeln verstopft (ohne Absaugung)	Zu große Spanabnahme Spanabnahme	verringern
	Stumpfe Messer Messer austauschen
	Zu nasses Holz Werkstück trocknen
Späneauswurf beim Abrichthobeln verstopft (ohne Absaugung)	Zu große Spanabnahme Spanabnahme	verringern
	Zu großer Vorschub Vorschubgeschwindigkeit verringen
	Stumpfe Messer Messer austauschen
	Zu nasses Holz Werkstück trocknen
Späneustritt mit Absaugung beim Abricht- oder Dickenhobeln ver-stopft	Absaugung zu schwach	Es muss ein Absauggerät eingesetzt werden, welches am Absaug-Anschlussstutzene eine Luftgeschwindigkeit von mindestens 20 m/s ge- währleistet

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerat demnoch nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch Telefonisch uber die Service-ufnummer zur Verfugung. Die nachfolgenden Hinweise sollen Ihnen fur eine problemlose Bearbeitung und Regulierung im Schadensfall dieren.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen fur Kaufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschänkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu stände, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Gerats, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleibeiten.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

• Geräte an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vogenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt[weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, -herin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit tragt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitaums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie darüber. Kunden Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Solle in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 E-Mail: [e-mail]
- Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur

DokumenteKontakt

6. Technische gegevens

* nicht persé meegeleverd!

Varvatal hyvelaxel 9000 min

-1

Motor 230 - 240 V~ / 50 Hz

Effekt P1 1500 W

Mätt 954 x 450 x 483 mm
Vikt 27,2 kg
Antal knivar 2 stycken
Tekniska data rikthyvlar
max hyvelbredd 254 mm
max spânborttagning 2,5 mm
Riktanslag l x h 640 x 127 mm
Riktanslag svängområde	90° - 135°
Riktbordets mätt	920 x 264 mm
Tekniska data planhyvlar
max hyvelbredd 254 mm
max plantjocklek 120 mm
max spânborttagning	2 mm
Hyvelbord mätt	350 x 270 mm

Med forbehäll for teknika andringar!

Buller

Vaeppmerksompafolgende:

• Skarpe høvelkniver garanterer et rent høvelmønster og belaster motoren minre.
• Ved tre spliceprosesser skal det ikke fjernes mer enn 3 × 0.05 mm materiale.
• Knivene som brukes på这部分 maskinen er ikke egnet for falsing/tinder.
• Senk til slutt høvelakselbeskyttelsen tilbake på bordet og dekk til høvelakselen, klem den fast med stiernefingerskruen.

OBS!

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragdt der Kaufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty CB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragdt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer s amliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenheit, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trag der Kaufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käfer samlliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile tragt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
