Producttype	Polijstmachine
Merk	Kärcher
Model	BDP 50/1500 C
Netspanning	230 V / 50 Hz of 230 V / 60 Hz
Opgenomen vermogen	1100 W
Werkbreedte	500 mm
Pad diameter	500 mm
Toerental	1500 t/min
Druk op borstels	0,04 N/cm²
Theoretisch reinigbaar oppervlak	900 m²/u
Inhoud filterzak	1 l
Gewicht	34,5 kg
Afmetingen (L x B x H)	760 x 560 x 1260 mm
Kabellengte	20 m
Kabeltype	H07RN-F 3x1,5 mm²
Geluidsdrukniveau	56 dB(A)
Trillingen	0,35 m/s²
Gebruik	Natpolijsten van vlakke vloeren
Veiligheid	Ontgrendeling ter voorkoming van onbedoeld starten
Onderhoud	Controleer regelmatig kabel, filterzak en pad

Veelgestelde vragen - BDP 501500 C Kärcher

Hoe start ik het apparaat?

Om te starten, houd de handgreep in werkpositie, druk dan de linker of rechter ontgrendeling in en houd deze ingedrukt terwijl u de schakelaar aan dezelfde kant indrukt. Laat de ontgrendeling los na het starten.

Wat te doen als het apparaat niet start en het controlelampje niet brandt?

Controleer de zekering van het apparaat, het netsnoer, de stekker en het stopcontact. Als de zekering meerdere keren uitschakelt, neem dan contact op met de klantenservice.

Hoe stel ik de handgreep af?

Trek aan de hendel Kantelverstelling, draai de handgreep naar de gewenste positie en laat de hendel los om deze te vergrendelen.

Hoe vervang ik het pad?

Haal de stekker uit het stopcontact, kantel het apparaat op de handgreep, schroef de moer los met het meegeleverde gereedschap, verwijder de ring, plaats het nieuwe pad in het midden, plaats de ring terug en draai de moer weer vast.

Hoe onderhoud ik het apparaat?

Voor elk onderhoud de stekker uit het stopcontact halen. Controleer het netsnoer op beschadigingen. Controleer het vulniveau van de filterzak en vervang deze indien nodig.

Welke accessoires zijn verkrijgbaar?

Pads (zacht naturel, zacht beige, gemiddeld zacht rood), spuitfles 1 l, voorbevochtigingsinrichting en reinigingsmiddel Spray Cleaner RM 748.

Hoe vervoer ik het apparaat?

Zet de handgreep in verticale stand, kantel het apparaat naar achteren en breng het naar de locatie. Voor vervoer in een voertuig, beveilig het tegen verschuiven en verwijder het pad.

Wat te doen bij sterke trillingen?

Controleer de bevestiging van het pad, maak het schoon of vervang het. Als de trillingen aanhouden, neem contact op met de klantenservice.

Waar vind ik reserveonderdelen?

Een selectie van reserveonderdelen vindt u aan het einde van de gebruiksaanwijzing. Meer informatie op de website www.kaercher.com in het menu Service.

Hoe bewaar ik het apparaat?

Verwijder na gebruik het pad, veeg de behuizing af met een doek, rol het snoer op en bewaar het apparaat in een droge ruimte. Plaats het niet op een hellend oppervlak.

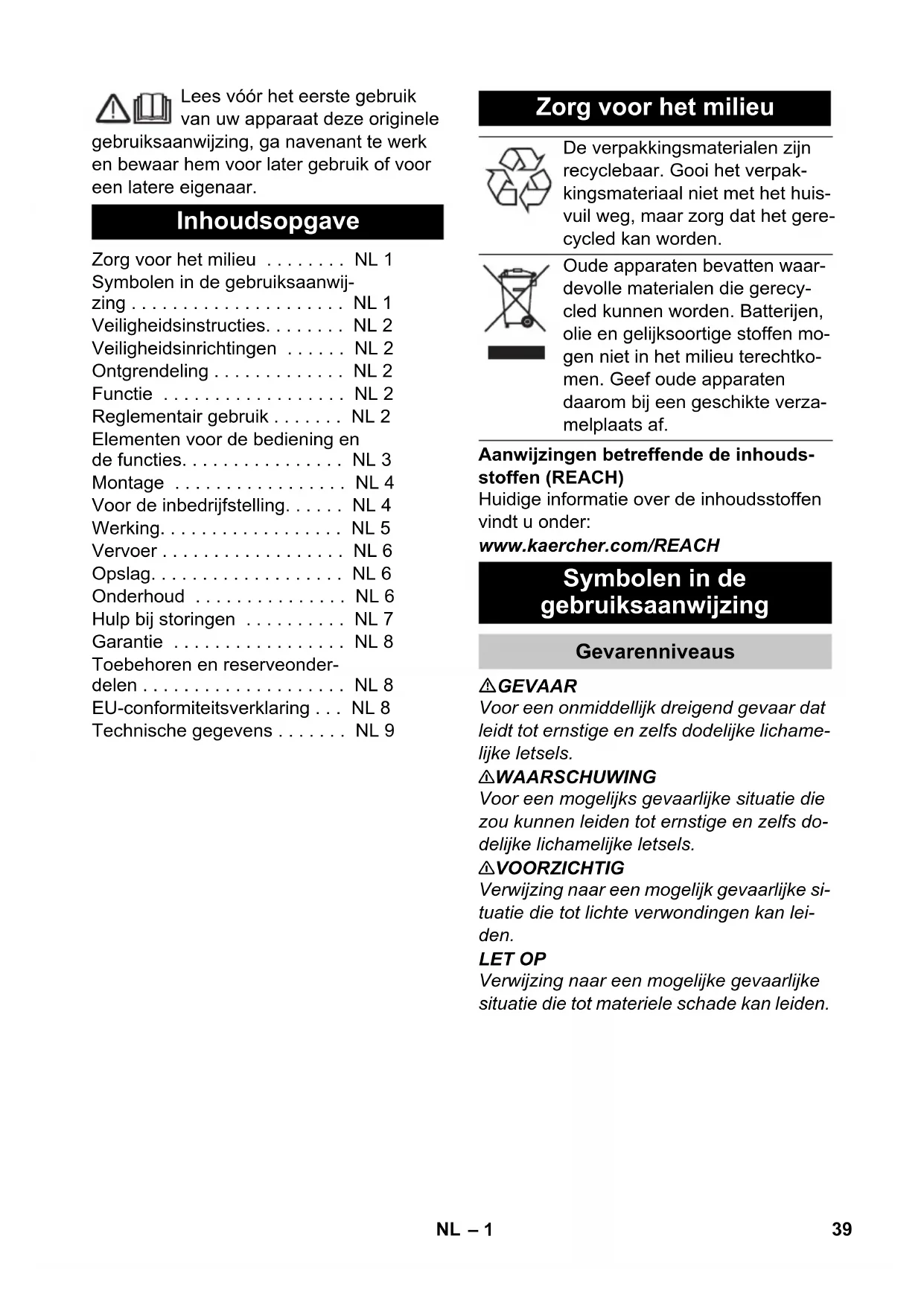

GEBRUIKSAANWIJZING BDP 501500 C Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoudsopgave

Zorg voor het milieu NL 1

Symbolen in de gebruiksaanwij

z ing . NL 1

Veiligheidsinstructies.. NL 2

Veiligheidsinrichtingen . . . . . NL 2

Ontgrendeling. NL 2

Functie NL2

Reglementair gebruik . . . . . . NL 2

Elementen voor de bediening en

de functies. NL 3

Montage NL 4

Voor de inbedrijfstelling. NL 4

Werking. NL 5

Vervoer NL 6

Opslag. NL 6

Onderhoud NL6

Hulp bij storingen NL 7

Garantie NL8

Toebehoren en reserveonder

delen NL8

EU-conformiteitsverklaring . . . NL 8

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpakkingsmaterialieniet met het huisvulweg,maar zorgdat het gerecycledkan worden.

Oude apparaten bevatten waardevolle materialen die gerecycled hunnen worden. Batterijen, olie en gelijksoortige stoffen mo-gen Niet in het milieu terechtkomen. Geef oude apparaten aanrom bij een geschikte verzamelplaats af.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Symbolen in de gebruiksaanwijzing

Gevarenniveauaus

△GEVAAR

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zichs dodelijk lichamerlijke letsels.

△WAARSCHUWING

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijkke lichamelijke letsels.

△VOORZICTIG

Verwijzing maar een möglichke gevaarlijke situation die tot lichte verwondingen kan leiden.

LETOP

Verwijzingaar een mogelijk gevaarlijke situatie die tot materiele schade kan leiden.

Veiligheidsinstructies

Voordat u het apparaat voor de eerste koer in gebruik neemt, dient u deze gebruikshandleiding en de bijgevoegde brochure met veiligheidsaanwijzingen voor Disceenschijfsmachines nr. 5.956-659 te lezen en ernota van te nemen.

Veiligheidsinrichtingen

Beveiligingselementen dieren ter bescherming van de gebruiker en mogen nicht buiten gebruik gesteld worden of in de functie omgaan worden.

Ontgrendeling

Verhindert onbedoeld inschakelen van het apparaat.

Functie

Het apparaat worden gezruikt voor het politoeren van vlakke vloeren.

Het stof dat opttreedt bij het polijsten, worden opgenomen door een verrangbare filterzak.

• Een werkbreedte van 500 mm maakt een efficient gebruik möglichk.
• De werkung op electriciteit maakt een hoog vermogen möglichk zonder werkbegrenzung.

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Het apparaat mag slechts voor het politeren van gladde vloeren gebruikt worden.
• Het apparaat mag alleen uitgerust worden met originele toebehoren en reservenderdelen.
• Het apparaat is nicht geschikt voor het gebruik in explosiegevaarlijke omgevin-gen.
• Dit apparaat is alleen bestemd voor droge stoffen en mag Niet in de open lucht bij vochtige omstandigheden gebruikt of opgeslagen worden.

Elementen voor de bediening en de functies

1 Schakelaar rechts
2 Hendel hellingsverstelling
3 Stroomkabel met stekker
4 Contactdoos (enkel voor toebehoren dieijken vrijgegeven door de fabrikant van het toestel)
5 Schakelaar links
6 Ontgrendeling links
7 Controlelampje "Er is netspanning"
8 Ontgrendeling rechts
9 Greep
10 Kabelhaak, zwenkbaar
11 Stekkerverbinding stuurleiding
12 Onderdukring

Montage

1 Moer
2 Schijf
3 Greep
4 Onderste gedeelte apparatus
5 Zeskantschroef
6 Bus stuurleiding
7 Stekker stuurleiding

Gerat auspacken.
Kabelverbinder van het onderste uiteinde van de greep verwijderen.

OPMERKING

Erop letten dat het tandwiel nicht uit de opening valt.

Greep vertical en met de kabelhaak waar achefteren boven het onderste geedeelte van het apparaat houden.
Onderste uiteinde van de greedtussen beide kleppen van het onderste gedeelte van het apparaatplaatsen.
Boorgaten uitrachten.
Greep en onderste gedeelte van het apparaat met de bijgevoegde 3 schroeven, 6 ringen en 3 moeren verbinden zoals weergegeven op afbeelding bo-enaan.
Schroeven aanspannen met de bijgevoegde gaffelsleutel.
Stekker van de stuurleiding in de bus van de stuurleiding steken.

Voor de inbedrijfstelling

Filterzakplaatsen

Trek de stekker uithet stopcontact.
Hendel hellingsverstelling aantrekken en greep in de verticale positie breden.
Apparaat maarachten kantelen en op de greep leggen.

1 Filterzak
2 Afdekking
3 Aansluitmof onderdukring
Afdekkingaarbeneden/achterenschuivenenwegnemen.
Filterzak in het apparaatplaatsen en op de aansluitmof van de onderdrukring steken.
Afdekking aanbrengen.

Pad aanbrengen

VOORZICHTIG

Beschadigingsgevaar!

Apparaat Niet opbergen met een ingebrachte pad. Pad na elk gebruik wegemen.

Trek de stekker uithet stopcontact.
Hendel hellingsverstelling aantrekken en greep in de verticale positie breden.
Apparaat maarachten kantelen en op de greep leggen.

1 Moer
2 Werktuig
Moer met het bijgevoegde werktuig in de richting van de wijzers van de klok losschroeven.
Borgring wegemen.
Pad in het midden op de schotelvormige schijfplaatsen en aanduwen.
Borgring aanbrengen.
Moer gegen de richting van de wijzers van de klok aanschroeven en met het bijgevoegde werktuig aanspannen.
Werktuig wegemen.
Apparaat maar voren kantelen.

Werking

GEVAAR

Verwondingsgevaar door de roterende pad. Handen en voeten nicht in de buurt van de roterende pad brengen.

Greep instellen

Hendel hellingsverstelling aantrekken.
Greep in een aangename positie zwenken.
Hendel hellingsverstelling loslaten.

Transport

Greep in de verticale positie vastzetten.
Apparaat maar achefteren kantelen en maar de gebruiksplaats rijden.

Apparaat inschakelen

△Waarschuwing

Beschadigingsgevaar voor bodemdeklaag. Apparaat Niet op die plaats gebruiken.

Apparaat Niet gebruiken indien geen pad gemonteerd is.

OPMERKING

Het toestel kan nicht ingeschakeld worden als de greed verticaal ten opzichte van de vloer staat.

Kabelhaak aan boven zwenken en kabel volledig van het apparaat wegemen.
Netstekker in een stopcontact steken. Het controelampje "Netspanning" brandt.
Greep instellen op werkhoogte.
Greep met beiden handen vasthouden.
Ontgrendeling links en rechts induwen en vasthouden.
Schakelaar aan bezelfde kant induwen - het apparaat start.
Ontgrendeling loslaten.
Apparaat vooruit en achteruit over de te behandelen oppervlakte schuiven.
Om de werkking te onderbreken, de schakelaar loslaten.

Buitenwerkingstelling

→ Schakelaar loslaten.
Trek de stekker uithetstopcontact.
Hendel hellingsverstelling aantrekken en greep in de verticale positie breden.
Kabelhaakaarbenedenzwenkenen kabeltussengreepenkabelhaokopwikkelen.
Apparaat maarachten kantelen en op de greep leggen.
Pad wegemen.
Apparaat maar voren kantelen.
Behuizing met een vochtige doek reinigen.
Apparaat in een droge ruimte bewaren.

WAARSCHUWING

Toestel kan wegollen en oncegallen veroorzaken. Zet het apparaat op een hellend oppervlak.

Zwenk de greedaar voren.

Bij de 230V/60Hz variant kan de greed npaar voren gezwenkt worden voor transport en opslag.

Hendel hellingsverstelling aantrekken.
Zwenk de greedaar voren.
Hendel hellingsverstelling loslaten.

Vervoer

Bij het transport in voertuigen要去 het apparaat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.
Verwijder de pad uit het toestel.

Opslag

VOORZICTHIG

Gevaar voor lichamelijk letsel en beschadiging! Let op het gewicht van het apparatus bij opslag.

Het apparatusat mag alleen binnen worden opgeborgen.
Bij het kiezen van de opbergplaats moet rekening gehonden worden met het max. toegelaten gewicht van het apparaat om de stabiliteit nicht te beinvloeden.
Verwijder de pad uit het toestel.

Onderhoud

GEVAAR

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat netstekker eruit trekken.

Electriciteitskabel op beschadigingen controleren.Defecte electriciteitskabel verrangen.
Vulgraad van de filterzak controlleren, indien nodig verrangen.

Onderhoudscontract

Ter verzekering van een betrouwbare werk ing van het apparaat kut u met het bevoegde Karcher-verkoopkantoor een onderhoudscontract afsluiten.

Hulp bij storingen

△GEVAAR

Verwondingsgevaar. Voor alle werkzaamheden aan het apparaat netstekker eruit trekken.

Bij storingen die met behulp van deze tabel Niet opgelost{kennen worden de klantendienst raadplegen.

Storing Oplossing
Apparaat kan nicht gestart worden, contrôlelampje „Netspanning“ brandt nicht	Zekering in het gebouw, stroomkabel, stekker en stop-contact controlleden. Indien de zekering in het gebouwmeermaals na elkaar in werkig treedt,要去 de klan-tendienst geraadpleegd worden.
Apparaat kan nicht gestart worden, contrôlelampje „Netspanning“ brandt	Ontgrendeling correct bedieren, zich „Apparaat inscha-kelen".
	Greep in de werkpositie brengen. Bij een greed in verticale stand kan het apparaat nicht gestart worden.
	Correcte verbinding van de stekkerverbinding stuurlei-ding controlleden.
Apparaat vibreert sterk Pad-Befestigung prüfen
		Pad reinigen
		Pad verrangen
Pad draait nicht Controlleden, of vree-mnde voorwerpen de pad blokke- ren, eventueel vremeinde voorwerpen verwijderen.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa-lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Toebehoren en reserveonderdelen

Er mogen uitsluitend toebehoren en reserveonderdelen gezruikt worden die door de fabrikant zijn vrijgeveen. Originele toebehoren en reserveonderdelen bieden de garantie van een veilig en storingsvrije werkking van het apparaat.

Reserveonderdelen

• Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.
• Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

Toebehoren

Benaming Onderdelen-	nr.
Pad, zacht, natuur 6.371-146	6.0
Pad, zacht, beige 6.369-468	.0
Pad, middelzacht, rood 6.369-079.0
Pompflies, 1 liter 6.394-409.0
Voorspuitinrichting 6.670-020.0

Reinigungsmiddel

Benaming Onderdelen-	nr.
Spray Cleaner RM 748, 10 liter	6.295-162.0

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbeteffende EU-richtlijnen. Deze verklaring verliesthaar geldigheid wonneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Vlorreiniger

Type: 1.291-xxx

Van toepassing zichnde EU-richtlijnen 2006/42/EG (+2009/127/EG)

2014/30/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-67

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Toegepaste landelijkke normen

一

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H.Jenner

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
