Producttype	Draadloze tacker/nietmachine
Merk	Bosch
Model	GNH 18V64 M Professional
Compatibele modellen	GNH 18V-64-2, GNH 18V-64-2 M, GNH 18V-64 MD
Afmetingen (H × B × D)	283-323 × 95-96 × 336-385 mm (afhankelijk van model, zonder accu)
Gewicht	3,3-4,3 kg (afhankelijk van gebruikte accu)
Voeding	Lithium-ion accu 18 V (GBA 18V... of ProCORE18V...)
Magazijncapaciteit	105 spijkers
Soorten bevestigingsmiddelen	Spijkers met vlakke kop (diam. 1,6 mm) of D-kop (diam. 1,8 mm)
Lengte spijkers	32 tot 64 mm
Vuurmodi	Individueel met veiligheidsvolgorde; contactvuur met automatische terugslag (afhankelijk van model)
Instelling van de inslagdiepte	Ja, met draaiknop
Display	Ja, met status- en onderhoudsweergave
LED-verlichting	Ja, automatische of handmatige activering afhankelijk van model
Antivuurbeveiliging	Ja, met verwijderbare werkstukbescherming
Riemhaak	Ja
Gebruikstemperatuur	-20 °C tot +50 °C
Onderhoud	Regelmatig reinigen van het magazijn en de bescherming met perslucht
Veiligheid	Dubbele vergrendeling van de accu, bescherming tegen oververhitting en overbelasting
Klantenservice en onderdelen	Verkrijgbaar via Bosch en erkende servicecentra (10-cijferig referentienummer)

Veelgestelde vragen - GNH 18V64 M Professional BOSCH

Hoe laad ik de accu voor de eerste keer op?

Laad de accu volledig op voor het eerste gebruik. Gebruik alleen de aanbevolen laders (GAL 18..., GAX 18V..., GAL 36...). De accu wordt gedeeltelijk opgeladen geleverd vanwege transportvoorschriften.

Hoe plaats en verwijder ik de accu?

Om de accu te plaatsen, duw deze in het compartiment tot hij vastklikt. Om te verwijderen, druk op de ontgrendelknop van de accu en trek eraan. Dubbele vergrendeling voorkomt onbedoeld vallen.

Welke soorten spijkers kan ik gebruiken?

Gebruik alleen de gespecificeerde spijkers: voor GNH 18V-64-2 en -2M: spijkers met vlakke kop (diameter 1,6 mm, hoek 20°). Voor GNH 18V-64 MD: spijkers met D-kop (diameter 1,8 mm, hoek 34°). Lengte: 32-64 mm.

Hoe stel ik de inslagdiepte in?

Draai aan de draaiknop (5) aan de zijkant van het apparaat. Draai in de richting « - » om minder diep in te slaan, in de richting « + » om dieper in te slaan. Test op een proefstuk.

Wat moet ik doen als een spijker vastzit?

Laat de trekker los, schakel het gereedschap uit en verwijder de accu. Open de klemhendel (3) om toegang te krijgen tot het uitwerpkanaal, verwijder de vastzittende spijker indien nodig met een tang en sluit weer. Leeg eerst het magazijn.

Hoe reinig ik de nietmachine?

Verwijder de accu voor reiniging. Reinig regelmatig het magazijn (14) en de duwstang (15) met perslucht. Zorg ervoor dat de antivuurbeveiliging vrij kan bewegen.

Waarom werkt het gereedschap niet?

Mogelijke oorzaken: accu leeg of defect, accu verkeerd geplaatst, temperatuur te laag/hoog, magazijn leeg, antivuurbeveiliging verbogen. Raadpleeg de storingszoeker in de handleiding.

Hoe wijzig ik de vuurmodus?

Bij de modellen GNH 18V-64-2 M en GNH 18V-64 MD drukt u kort op de Modustoets (30) om te schakelen tussen enkelvuur (indicator 31) en contactvuur (indicator 32).

Wat betekenen de indicatoren op het display?

Groen: gereed. Geel: waarschuwing (kritieke temperatuur, accu bijna leeg, onderhoud). Rood: niet operationeel (oververhitting, accu leeg, defect). Rood knipperend: onjuiste activeringsvolgorde. Raadpleeg de volledige legenda in de handleiding.

Waar vind ik reserveonderdelen en klantenservice?

Ga naar www.bosch-pt.com of neem contact op met de Bosch klantenservice. In Frankrijk: tel. [phone], e-mail [e-mail]. Voor reparaties, gebruik het online SAV DIRECT-formulier.

GEBRUIKSAANWIJZING GNH 18V64 M Professional BOSCH

n Oorsponkelike gebruikkaarwitzina

da Original borgsawisping

sy Bruksanyisng Longlal

no original driftsinstruk

A Kuperciset paise

H

Crlonal isetme talimat

plInstrukcia cryopinalna

Eeepnipwckp

Pawodnawodna pOitie

hu Eredeli hasznalat Utasitas

nOpHHHbHO pykoBOcBO 10
3Kcnnnyaau
ukOpHHaHbHaIcHTpyKln3
ENCNNYATAU
kkIapanaanyckaynibfblb
TJYHSGK
ro Instruetior
HcHnHnHa HnCTnKn
m04HACHOYFCTD93.0507A
srOriginalinguputstvozaraad
sIwima raydila
hr Originalge upute 2a rad
et Alagpurane kasutisuhend
Instrukcijasoriginalvalda

Deutsch .Seite 8

English Page 19

Francais.. Page 30

Espanol . Pagina 41

Portugues. Pagina 53

Italiano.. 64

Nederlands.. 76

Dansk Side 87

Svensk. Sidan 97

Norsk. Side 107

Suomi .Sivu 117

EAnyika. 2

Türkce Sayfa 139

Polski Strona 150

Čeştna. Stranka 162

Slovencina Stranka 173

Magyar .Oldal 183

Pycckn. .. CtpaHua 195

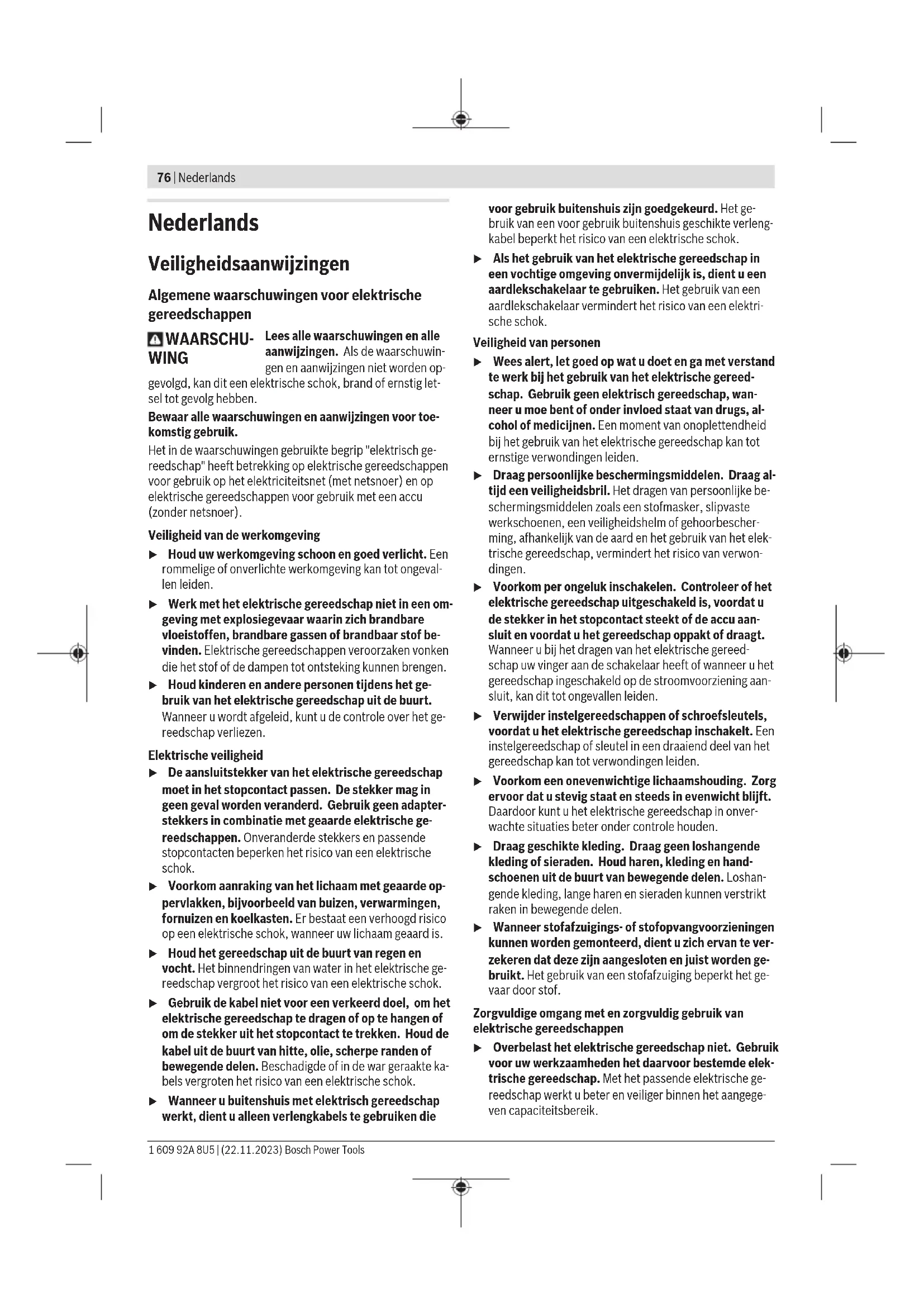

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwijzingen nicht worden op

gevolgd, kan dit een elektrische schok, brand of ernstig let-sel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekkomstig gebruik.

Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. Elektrische gereedschappen verroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok, wanner uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.

Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

Veiligkeit van personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschemmingsmiddelen. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.
Voorkom per ongeluk inschakelen. Controller of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereed-schap uw vinger aan de schakelaar heeft of wanner u het gereedschap ingeschakeld op de stroomvoorziening aan-sluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachte situaties beter onder controle honden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handsoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen verstrikt raken in bewegende delen.
Wanneer stofafzugings-of stofopvangvoorzieningen kunnen worden gemonteerd,client u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiing beperkt het geevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het elektrische gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligber binnen het aangegeven capaciteitsbereik.

• Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
  Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het gereed-schap instelt, accessoires wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
  Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gaavlijk, wonneer deze door onervaren Personen worden gezruikt.
  Pleeg onderhoud aan elektrische gereedschappen. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
  Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder-snel vast en zich gemakkelijker te geleiden.
• Gebruik elektrisch gereedschap, accessoires, inzeteereedschappen en dergelijkke volgens deze aanwijzin-gen. Let waar bij op de arbeitsomstandigheden en deui te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar runawayer het met andere accu's worden gebruikt.
- Gebruik alleen de waaroor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluiting tusen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het elektrische gereed-schap in stand blijft.

Waarschuwingen voor tackers

Ga er altijd vanuit dat het gereedschap spijkers bevat. Onvoorzichtig omgaan met de tacker kan resulteren in onverwacht schieten van spijkers persoonlijk letsel.
Wijs Niet met het gereedschap maar uzelf of mensen in uw omgeving. Door onverwacht activeren komt er een spijker vrij die letsel kan veroorzaken.
Activeer het gereedschap pas op het moment dat het gereedschap stevig gegen het werkstuk is gezet. Als het gereedschap geen contact heeft met het werkstuk, kan de spijker van uw doel wegschieten.
Koppel het gereedschap los van de stroomvoorziening, wonneer de spijker klem komt te zitten in het gereedschap. Tijdens het verwijderen van een klemzittende spijker kan de tacker per ongeluk worden geactiveerd, als deze op de stroomvoorziening is aangesloten.
Ga voorzichtig te werk bij het verwijdenen van een klemzittende spijker. Het mechanisme kan onder druk staan en de spijker kan krachtig losschieten, verwijl u deze probeert vrij te makeen.
- Gebruik deze tacker Niet voor het bevestigen van elektrische kabels. Deze is Niet ontworpen voor de montage van elektrische kabels en kan de isolatie van elektrische kabels beschadigen en zodoende een elektrische schok of brandevaar veroorzaken.
Koppel de tacker los van de voeding bij hetplaatsen en verwijderen van spijkers, bij het verrachten van instelleningen of bij het wisselen van accessoires. De tacker kan per ongeluk worden geactiveerd als dele is aan gesloten op de voeding, wat kan resulteren in persoonlijk letsel.
Ga voorzichtig te werk bij het hanteren van spijkers, vooral bij hetplaatsen en verwijderen. De spijkers heb ben scherpe punten die persoonlijk letsel können veroorzaken.
Houd de vingers weg van de trekker wonneerdez tacker Niet gebruikt en van de ene plek waar de andere verplaatst worden. Door onverwacht activeren komt er een spijker vrij, wat kan resulteren in persoonlijk letsel.
Houd de tacker vast aan de geisoleerde handgrepen, wanner u werkzaamheden verricht waar bij de spijker in aanraking kan komen met verborgen bedrading. Als spijkers een spanningvoerende draad raken, dan kuren de metalen delen van de tacker onder spanning komen te staan en zou de gebruiker een elektrische schok kuren krijgen.
Houd de tackerijdens gebruik stevig vast. Een once-controleerde terugslag van de tacker kan leiden tot onverwacht activeren, wat personlijk letsel kan veroorzaken.

Houd alle lichaamsdelen zoals handen en benen, enz.uit de buurt van de schietrichting van het gereedschap.De spijker kan zowel het werkstuk als een eventuel voorwerp erachter penetreren, wat persoonlijk letsel kan verroorzaken.
Houd bij het gebruik van de tacker alle lichaamsdelen zoals handen en benen, enz.uit de buurt van de plek waar spijkers in het werkstuk worden gedreven.De spelijker zou vanrichting kuren veranderen en uit het werkstuk kuren schieten, wat persoonlijk letsel kan veroorzaken.
Gebruik geschichte detectoren om verborgen elektricieteits-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding peroorzaakt materiele schade.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en Zoek bij klachten een arts op. De dampen hunnen de luchtwegen irriteren.
Open de accuniet. Er bestaat gevaar voor kortsluiting.
Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraariers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.

Beschem de accu gegen但它, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Beschrijving van productenwerking

Lees alle veiligheidsaanwijzingen en instructies. Het Niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken,brand en/of zware verwondingenveroorzaken.

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bedoeld om spijkers in hout te slaan.

Ermightuitsluitenddeinslagvoorwerpen(spijkers,nieten enz.)wordengebruktdieinde tabel,Technische gegevens" wordengespecificeerd.

Aanwijzing: Het elektrische gereedschap is nicht bestem om spijkers in metaal of beton te vrijen.

GNH 18V-64-2 M, GNH 18V-64 MD: Gebruik het elektrische gereedschap Niet in de contactschotmodus met automatische terugkeer, verwijl u op een steiger, een ladder of een ander platform werkt en de werkpositie moet worden gewisseld. Gebruik in dit gevaluitsluitend de enkelschotsmodus met veiligheidsvolgorde.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Werkstukbeschermer
(2) Activeringsbeveiliging
(3) Spanhendel voor openen/sluiten van het schotkanaal
(4) Aanduiding voor instelling diepteaanslag
(5) Stelknop voor instelling diepteanslag
(6) Activeringsknop
(7) Aan/uit-schakelaar
(8) Accu-ontgrendelingstoets
(9) Accu

(10) Gebruikersinterface
(11) Werklicht
(12) Opbergvak voor werkstukbeschermer
(13) Riemhaak
(14)Magazijn
(15) Magazijnschuif
(16) Spijkermeenemer
(17) Kijkvenster van de bijvulaanduiding
(18) Monding
(19) Handgreep (geisoleerd greepvlak)
(20) Spijkerstripa
(21) Magazijnveer

Gebruikersinterface

(22) Statusindication
(23) Accu-oplaadaanduiding
(24) Aanduiding onderhoudsniveau laag
(25) Aanduiding onderhoudsniveau hoop
(26) Toets Reset

GNH 18V-64-2:

(27) Toets werklicht
(28) Aanduiding werklicht "aan"
(29) Aanduiding werklicht "uit"

GNH 18V-64-2 M, GNH 18V-64 MD:

(30) Toets modus
(31) Aanduiding enkelschotsmodus
(32) Aanduiding contactschotsmodus

a) Niet elk afgebeeld en beschreiben accessoire is standard bij de levering inbegrenpen. Alle accessoires zich te vinden in ons accessoireprogramma.

Technische gegevens

Accutacker GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD
Productnumber	3601 D82 1... 3601 D82 0... 3601 D82 2..
Nominale spanning V= 18 18 18
Activeringsystemen
- Enkelschotsmodus met veilig-heidsvolgorde	● ● ●
- Contactschotsmodus met au-tomatische terugkeer	- ● ●
Inslagvoorwerp
- Type Koploze spijkers Koploze spijkers Stripspijkers D-kop
- Lengte mm 32-64 32-64 32-64
- Diameter mm 1,6 1,6 1,8
	ga 16 16 15
- Hoek 20° 20° 34°
Max. inhoud magazijn	105	105	105
Afmetingen (zonder accu)
- Hoogte mm	283	283	323
- Breedte mm 96 96 95
- Lengte met werkstukbescher-mer mm	336	336	385
Gewicht volgensEPTA-Procedure 01:2014A)kg	3,3-4,3	3,3-4,3	3,5-4,5
Aanbevolen omgevingstempera-tuur bij het opladen°C	0 ... +35	0 ... +35	0 ... +35
Toegestane omgevingstempera-tuur bij gebruiK®en bij opslag°C	-20 ... +50	-20 ... +50	-20 ... +50
Compatible accu's	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Aanbevolen accu's	GBA 18V... ≥ 2,0 AhProCORE18V... ≥ 4,0 Ah	GBA 18V... ≥ 2,0 AhProCORE18V... ≥ 4,0 Ah	GBA 18V... ≥ 2,0 AhProCORE18V... ≥ 4,0 Ah
Aanbevolen oplaadapparaten	GAL 18...	GAL 18...	GAL 18...
	GAX 18V...	GAX 18V...	GAX 18V...
	GAL 36...	GAL 36...	GAL 36...

A) afhankelijk van gebruikte accu
B) beperkt vermogen bij temperaturen < 0^
C) Beperkt vermogen met GBA 18V...
Waarden kunnen afhankelijk van product varieren en onderhevig zich aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Informatie over geluid en trillingen

	GNH 18V-64-2	GNH 18V-64-2 M GNH 18V-64 MD
Geluidsemissiewaarden bepaald volgens EN 60745-2-16.
Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch:
Geluidsdrukniveau dB(A)	88	88	88
Geluidsvermogenniveau dB(A)	99	99	99
Onzekerheid K dB	3	3	3
Draag gehoorbescherming!

GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD

Totale trillingswaarden ah (vectorsom van drierichtingen) en onzekerheid K bepaald volgens EN 60745-2-16:
ah	m/s2	<2,5 <2,5 <2,5
K m/s	2	1,5 1,5 1,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met een genormeer de meetmethode en{kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Ze zich ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de aangegeven gelduidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wanner het elektrische gereedschap beschwer wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoloende onderhoud, dan kan den het trillingsniveau en de gelduidsemissiewaarde afwijken. Dit kan de trillings- en gelduidsemissie gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geldsemissies要去orkenwingorden gehonden met de tijden waarin het gereedschapuitgeschakeld is,of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillings- en geldsemissies gedurende gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker gegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Accu

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

• Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zich af-gestemd op de bij het elektrische gereedschap gebruekte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u voor het eerste gebruik de accu volledig op.

Accuplaatsen

Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.

Accu verwijderen

Voor het verwijdenen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accuuit het elektrische geereedschap.Gebruik waar bij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, worden deze door een veer op de juiste plaatshagen.

Accu-oplaadaanduiding

Aanwijzing: Niet elk accutype beschikt over een oplaadaanduiding.

De groene LED's van de accu-oplaadaanduiding geen de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap möglichk.

Druk op de toets voor de oplaadaanduiding of, om de laadtoestand aan te Geven. Dit is ook maybeik, wanner de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en要去 verwangen worden.

De acculaadtoestand worden ook op de gebruikersinterfac weergegeven (zie „Toestandsaanduidingen“, Pagina 82).

Accutype GBA 18V...

LED Capacitelt

Permanent licht 3 × groen 60-100%

Permanent licht 2 × groen 30-60%

Permanent licht 1 × groen 5–30 %

Knipperlicht 1 × groen 0 - 5 %

Accutype ProCORE18V...

LED Capacitite

Permanent licht 5 × groen 80-100%

Permanent licht 4 × groen 60 - 80%

Permanent licht 3 × groen 40-60%

Permanent licht 2 × groen 20-40%

Permanent licht 1× groen 5-20%

Knipperlicht 1 × groen 0 - 5 %

Aanwijzingen voor de optimale omgang met de accu

Bewaar de accu alleen bij een temperatuur:tussen -20^ en 50^. Laat de accu bijvoorbeeld in de zomer Niet in de auto liggen.

Reinig de ventilatieopengen van de accu af en toe met een zachte, schone en droge doeK.

Een duidelijk kortere gebruksduur na het opladen duidt erop dat de accu versleten is en moet worden verwangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering inRCT.

Montage

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen algijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.

Magazijn vullen (zie afbeeldingen A1-A4)

Verwijder de accu, voordat u instelleningen bij de machine verricht, accessoires wisselt of het elektrische gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

Gebruikuitsluitend originele Bosch accessoires. De precisie-onderdelen van het elektrische gereedschap zoals magazijn, monding en schotkanaal zijn afgestemd op nieten, spijkers en pennen van Bosch. Andere fabrikanten gebruiken andere staalkwaliteiten en afmetingen.

Aanwijzing: Gebruik alleen inslagvoorwerpen die in de tabel "Technische gegevens" staan vermeld.

Het gebruik van ongeoorloofde inslagvoorwerpen kan het elektrische gereedschap beschadigen en letsel veroorzaken. Houd het elektrische gereedschapijdens het vullen van het magazijn zodenig dat de monding (18) noch op uw eigien li-chaam noch op andere personen gericht is.

• Reinig indien nodig de magazijnschuif (15) en zorg ervoor dat het magazijn (14) Niet vuil is.
• Schuif een juiste spijkerstrip (20) in de T-sleuf aan het uiteinde van het magazijn (14).
• Schuif de spijkerstrip zover waar voren in het magazijn tot de LASTE spijker voor de magazijnveer (21)komt te liggen.

Aanwijzing: Een elektronische bewaking detecteert of er spijkers in het magazijn zitten. Als de activeringsbeveiliging worden doorgedrukt als het magazijn leeg is, worden er geen inslagbewerking geactiveerd. Loze schoten worden zo voorkomen.

Duw de voorgespannen spijkermeenemer (16) gegen de magazijnschuif (15) en trek tegelijkertijd de magazijn-schuif helemaal tot aan het einde van het magazijn (14).

Aanwijzing: De magazijnschuif moet zonder groote krachtsin spanning (alleen met vingerkracht) kuren worden terugge

schoven. Een blokkerende magazijnschuif heeft de volgendeuitwerkingen: De spijker worden er Niet uittgeschoten, de spijker blijft in het schotkanaal hangen (zie blokkering) of de spijker worden er onder een verkeerde hoek uittgeschoten.
-Beweeg de magazijnschuif (15) met ingeduwde spijkermeenemer (16) voorzichtig aan voren tot de spijkermeenemer over de laatste spijker is geschoven en schuif zo de spijkerstrip in het magazijn helemaal waar voren.

Aanwijzijng: Laat de magazijnschuif zich nicht ongeleid terug-schieten. De magazijnschuif zou waar bij hun den worden beschadigd en er bestaat het risico dat uw vingers bekneld raken.

Gebruik

Activeringssystemen

Enkelschotsmodus met veiligheidsvolgorde

Bij dit activeringssysteme moet eerst de activeringsbeveilig ing (2) stevig op het werkstuk worden gezet. Een inslag- Voorwerp worden er pas uitgeschoten wanner er op de activeringsknop (6) worden gedrukt.

Daarna kann den verdere inslagbewerkingen pas worden ge-activeerd wonneer de activeringsknop en de activeringsbeveiliging van tevoren weer in de uitgangspositie zijn teruggezet.

Contactschotismodus met automatische terugkeer (GNH 18V-64-2 M, GNH 18V-64 MD)

Bij dit activeringssysteme moet eerst de activeringsknop (6) ingedrukt en in deze positie worden gehonden. Vervolgens moet de activeringsbeveiliging stevig op het werkstuk worden gezet om het inslagvoorwerp eruit te schieten. Zolang de activeringsknop (6) wordt ingedrukt, denen verdere inslagbewerkingen worden geactiveerd door het gereedschap op een andere plek op het werkstuk te zetten.

In de modus contactschot kan een spijker er ook als enkel schot in worden gedreven.

Ingebruikname

In-/uitschakelen

Voor het inschakelen van het elektrische gereedschap drukt u op de aan/uit-schakelaar (7). De gebruikersinterface Licht op.
GNH 18V-64-2 M, GNH 18V-64 MD: De enkelschotsmodus is geactiveerd, de aanduiding enkelschotsmodus (31) brandt.
Voor het uitschakelen van het elektrische gereedschap drukt u op de aan/uit-schakelaar (7).

Spijkers eruit schieten - enkelschotsmodus

• Schakel het elektrische gereedschap in.
  Zet de monding (18) of EVT. de met rubber beklede werkstukbeschermer (1) stevig op het werkstuk tot de active-ringsbeveiliging (2) helemaal ingeduwd is.

Het werklicht worden ingeschakeld en de motor worden gestart.

82|Nederlandsl

Duw verwolgens kort op de activeringsknop (6) en LAST DEZE wee Ioss.

Daar bij worden er een spijker uitgeschoten.

• Laat het elektrische gereedschap van het werkstuk terug-springen.
  Voor een verdere inslagbewerking tilt u het elektrische ge- reedschap helemaal van het werkstuk af en zet u het op de volgende gewenste plek wee sterig op het werkstuk.

Spijkers eruit schieten - contactschotsmodus (GNH 18V-64-2 M, GNH 18V-64 MD)

• Schakel het elektrische gereedschap in.
• Activeer de contactschotsmodus door kort op de toets Mode (30) te drukken.

De aanduiding contactschotsmodus (32) brandt.

• Houd de activeringsknop (6) ingedrukt.
  Het werklicht worden ingeschakeld en de motor worden gestart.
  Zet de monding (18) of EVT. de met rubber beklede
  werkstukbeschermer (1) stevig op het werkstuk tot de

activeringsbeveiliging (2) helemaal ingeduwd is.
Daar bij worden er een spijker uitgeschoten.

Voor een verdere inslagbewerking blijt u de activeringsknop (6) ingedrukt honden en tilt u het elektrische gereedschap helemaal van het werkstuk af. Zet het op de volgende gewenste plek waar stevig op het werkstuk.
-Ga waar enkelschotsmodus, door nogmaals op de toets Mode (30) te drukken.

De aanduiding enkelschotsmodus (31) brandt.

Gebruikersinterface (zie afbeeldingen B1-B2)

GNH 18V-64-2 M, GNH 18V-64 MD: De gebruikersinterfacce (10) dient voor het kiezen van de werkmodus en voor het aanduiden van de toestand van het elektrische gereedschap.

GNH 18V-64-2: De gebruikersinterface (10) dient voor het in- en uitschakelen van het werklicht en voor het aanduiden van de toestand van het elektrische gereedschap.

Toestandsaanduidingen

Statusindicatie elektrisch gereedschap (22)

Kleur Betekenis Oplossing

groen Elektrisch gereedschap is ingeschakeld enCLAar voor gebruik.	-
Geel Er isietsdat uw aandacht nodig heeft: kritische temperatuur, accu is bijna leeg of er is hijna on-derhoud nodig.	-Laat het elektrische gereedschap afkoelen.-Accu verwisselen of opladen.-Onderhoud laten uityvoeren.
Rood Het elektrische gereedschap is Niet gereed voorgebruik.Reden: het elektrische gereedschap is oververhit, de accu is leeg of er is een mechanische storing.	-Laat het elektrische gereedschap afkoelen.-Accu verwisselen of opladen.-Onderhoud laten uityvoeren.
Rood knipperend - De tweede schakelaar is te vroeg ingedrukt.- De tweede schakelaar is Niet binnen 5 secon-den ingedrukt, het apparaat worden automatisch uitgeschakeld.- De schakelaars zich in de verkeerde volgorde bediend (bv. de activeringsknop is ingedrukt voordat het apparaat in de modus contact-schotsmodus is omgeschakeld)	-Even wachten totdat de statusindicatie groenbrandt.-Het elektrische gereedschap is weergereedvoord gebruik.-Inslagbewerking nogmaals uityvoeren en hierbij op de juiste bedieningsvolgorde letten.-GNH 18V-64-2 M, GNH 18V-64 MD: Via得益bruikersinterface het activeringssystemwijzigien.

Aanduiding accu-oplaadtoestand (23)

Symbool Kleur Laadtoestand

--20-100%

Geel 1-20%

Rood 0 - 1%

Aanduiding onderhoud
Symbool Kleur Betekenis Oplossing
	Geel Het geplande onderhoud fase "laag" is nodig.	Contact opnemen met de klantendienst.
	Geel Het geplande onderhoud fase "hoog" is nodig.	Contact opnemen met de klantendienst.

Druk op de toets Reset (26), om de onderhoudsteller na het onderhoud te resetten.

Werklicht in-/uitschakelen (GNH 18V-64-2)

Druk op de toets werklicht (27) om het werklicht in ofuit te schakelen.

Werklicht in-/uitschakelen (GNH 18V-64-2 M, GNH 18V-64 MD)

Het werklicht worden voor de inslagbewerking automatisch ingeschakeld en na de inslagbewerking automatisch uitgeschakeld.

Aanwijzingen voor werkzaamheden

Controleer altijd voor aanvang van het werk of de veiligheidsen activeringsvoorzieningen correct functioneren en of alle schroeven en moeren steig vastzitten.

Koppel een defect of nicht correctwerkend elektrisch gereed-schap direct los van de energietoevoer en neem contact op met een erkende Bosch-klantenserviceerkplaats.

Voer geen ongeoorloofde manipulaties bij het elektrische gereedschapuit. Demonteer of blokker geen onderdelen van het elektrische gereedschap, zoals bijv. de activeringsbevelging.

Voer geen „noodreparaties" met ongeschichte middelenuit. Het elektrische gereedschap moet regelmatin gen vakkundig worden onderhonden.

Vermijd elke verzwakking en beschadiging van het elektrische gereedschap, bijv. door:

• inslaan of ingraveren;
• reconstruktiemaatregelen die door de fabrikant Niet toegestaan zich;
• geleiden langs sjablonen die van een hard materiaal, bijv.
  staal, zich gemaatkt;
• laten vallen op of schuiven over de grond;
• gebruiken als een hamer;
• elke wijze van geweldsinwerking.

Controleer wat zich onder of darüber uw werkstuk befindt. Schiet geen spijkers in muren, plafonds of vloeren wanner zich waarachter personen bevinden. De spijkers hunnen door het werkstuk slaan en ijemand verwonden.

Schiet geen spijker op een reeds ingeslagen spijker. Daar bij kan de spijker verrormen, de spijkers können klemkomen zitten of het elektrische gereedschap kan zich ongecontroleerd bewegen.

Als het elektrische gereedschap in een koude omgeving wordt gebruikt, dan worden de eerste spijkers langzamer dan gebruikelijk ingeslagen. Nadat het elektrische gereed-schap tijdens het werk warmer is geworden, is een normale werksnelheid weeer möglichk.

Voorkom het bedieren van de tacker zonder nieten of spijkers om de slijtage van de slagstempel te beperken.

Schakel bij langere werkpauzes of aan het einde van de werkdag het elektrische gereedschapuit, verwijder de accu en kaik indien möglichk het magazijn leeg.

Magazijn leegmaken (zie afbeeldingen C1-C2)

Trek de magazijnschuif (15) met ingeduwde spijkermeenemer (16) maar acheer tot de spijkermeenemer de laatste spikes vrijgeeft en beweeg daarna de magazijnschuif voorzichtig aan voren tot aan het begin van het magazijn (14).
Aanwijzing: Laat de magazijnschuif Niet onceleid terug-schieten. De magazijnschuif zouARA bij+kunnen worden beschadigd en er bestaat het risico dat uw vingers bekneld raken.
Draai het elektrische gereedschap zodanig dat de spijkers in het magazijn tot aan de magazijnveer (21) maarchter glijden.
Duw de magazijnveer omlaag en LAST de spijkers langs de spijkkermeenemer (16) uithet magazijn (14) glijden.

Diepteaanslag instellen (zie afbeelding D)

De inslagdiepte van de spijkers kan met de stelwiel (5) worden ingesteld.
- Maak het magazijn leeg (14).
- Spijkers worden er te diep ingeschoten: Om de inslagdiepte te verminderen, draait u het stelwiel (5)richting „.
Spijkers worden er nicht diep genoeg ingeschoten: Om de inslagdiepte te vergroten, draait u het stelwiel (5) richting

Via de aanduiding instelling diepteaanslag (4) kunt u de instelling diepteaanslag controleren.

Vul het magazijn wee.
Test de nouveau inslagdiepte bij een proefwerkstuk. Herhaal eventueel de werkstappen.

Klem zittende inslagvoorwerpen losmaken (zie afbeeldingen E1-E2)

Losse spijkers kuren klem gaan zitten in het schotkanaal. Als dit vaker voorkomt, neem dan contact op met een erkende Bosch-klantenservicewerkplaats.

Aanwijzing: Wanner de slagstempel na het losmaken van de klem zittende inslagvoorwerpen Nieteer terugloopt, neem dan contact op met een erkende Bosch-klantenserviceworkplaats.

84|Nederlandsl

-Laat de activeringsknop (6) los.
- Schakel het elektrische gereedschap uit en verwijder de accu (9).
- Maak het magazijn leeg (14).
Duw de spanhendel (3) omlaag, zodate het schotkanaal kan worden geopend.
- Verwijder de klem zittende spijker. Gebruik hiervoordien nodig een tang.
- Sluit het schotkanaal, hang de beugel van de spanhendel (3) in de haak op het schotkanaal en duw verwolgens de spanhendel waar maar boven.
-Vul het magazijn weeer.

Werkstukbeschermer verwisselen (zie afbeelding F)

De werkstukbeschermer (1) aan het einde van de active-ringsbeveiliging (2) beschermt het werkstuk tot het elektrische gereedschap voor het inslaan jeust geplaatst is. De werkstukbeschermer kan worden verwijderd enervangen

-Laat de activeringsknop (6) los.
- Schakel het elektrische gereedschapuit en verwijder de accu (9).
- Maak het magazijn leeg (14).
Trek de werkstukbeschermer van de activeringsbeveilig ing.
- Schuif de neue werkstukbeschermer met het open uiteinde over de activeringsbeveiligig.

Aanwijzig: Een verrangende werkstukbeschermer kan op de bovenkant van het magazijn (14) worden opgeborgen.

Onderhoudsschema

• Reinig het magazijn (14). Verwijder de kunststof- of houtspanen die zichijdens het werk in het magazijn konnen

Schuif de werkstukbeschermer hiervoor in het opbergvak (12).

Transport en opslag

Schakel het elektrische gereedschap voor het transporterenuit, vooral wanner u ladders gebruikt of zich in een Niet vertrouwde lichaamshouding verplaatst.

Draag het elektrische gereedschap op de werkplekuitsluitend aan de handgreep (19) en Niet met ingedrukte active-ringsknop (6).

Bewaar het elektrische gereedschap algijd gescheiden van de accu en op een droge, warme plek.

Wonneer het elektrische gereedschap langere tijd Niet hoeft te worden gebruikt, brengt u een dun laagje olie op de gereedschapsdelen van staal aan. Dit verhindert de afzetting van roest.

Onderhoud en service

Onderhoud en reiniging

Neem voor alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e.d.) en voor het vervoeren en opbergen alsijd de accuuit het elektrische gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen.altijd schoon om goed en veilig te werken.

verzamelen. Reinig het elektrische gereedschap regelmatig met perslucht.

Maatregel Toelichting Uitvoerling
Magazijn (14) en magazijnschuif (15) reinigen.	Verhindert dat een spijker klem komt te zitten.	- Blaas het mechanisme van het magazijn/de magazijnschuif elke dag met perslucht UIT.
Ervoor zorgen dat de activeringsbeveilig-ging (2) correct functioneert.	Bevordert uw arbeitsveiligung en een efficiën gebruik van het elektrische ge-reedschap.	- Blaas het mechanisme van de active-ringsbeveiliging elke dag met perslucht UIT.

Verhelpen van storingen

Probleem Oorzaak Verhelpen

Het elektrische gereedschap is Niet ge- reed voor gebruik.

De accu is Niet opgeladen of de accu is defect.	- Laad de accu—helemaal op of verrang de accu.
De accu is Niet correct geplaatst. - Zorg ervoor dat de accu bij de hand-greep is vastgeklikt.
De temperatuur van de accu is te hoog of te laag.	- Wacht tot de accu (weer) de optimale gebruikstemperatuur bereikt.
Accucontacten, motor of hefmagneet zich vuil of defect.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat� het onderdeel verrangen.

Probleem Oorzaak Verhelpen

	Het magazijn (14) is leeg.	- Vul het magazijn werk.(zie „ Magazijn vullen (zie afbeeldingen A1-A4)“, Pa-gina 81)
	De activeringsbeveiliging (2) is verbo-gen.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat waar het onderdeel verrangen.
	De elektronica is defect. - Neem contact op met een erkende Bosch-klantenservicewerkplaats.
	De gebruikersinterface (10) is defect.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats.
Het elektrische gereedschap is gereed voor gebruik, maar er worden geen spijkersuitgeschoten.	Mogelijk defect van de volgende onder-delen: - activeringsknop (6) - slagstempel - motor of aandrijfrem - elektronica - elastieken	- Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat waar het onderdeel verrangen.
	Vreemde voorwerpen hebben zich verzameld in het schotmechanisme.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat waar het onderdeel verrangen.
	Vreemde voorwerpen hebben zich in de monding (18) of in het magazijn (14) verzameld.	- Reinig de monding (18) of het maga-zijn (14).
	Er zit een spijker in het schotkanaal vast-geklemd.	- Maak de klem zittende spijker los.(zie „Klem zittende inslagvoorwerpen los-maken (zie afbeeldingen E1-E2)“, Pagea 83)
	De magazijnschuif (15) is defect.	- Reinig indien nodig de magazijnschuif (15) en zorg ervoor dat het magazijn (14) Niet vuil is.
	De veer van de magazijnschuif is te zwak of defect.	- Neem contact op met een erkende Bosch-klantenservicewerkplaats. Laat waar het onderdeel verrangen.
	De gebruekte insgląvoorwerpenঃniet toegestaan.	- Gebruuk uitsluitend originele acces-soires. Er mogen uitsluitend de inslag-voorwerpen (spijkers,ieten, enz.) worden gezuilt die in de tabel „Technische gegevens“ worden gespecifi-ceerd.
	Het magazijn (14) is leeg.	- Vul het magazijn werk.(zie „ Magazijn vullen (zie afbeeldingen A1-A4)“, Pa-gina 81)
	De verkeerde schotvolgorde worden be-diend.	- Insglabewerking nogmaals uitvoeren en hierbij op de juiste bedieningsvolg-orde letten. - GNH 18V-64-2 M, GNH 18V-64 MD: Via de gebruikersinterface het active-ringssystem wijzigien.
De spijkers worden er te diep ingescho-ten.	De diepteanslag is te diep ingesteld. - Stel de diepteanslag op de gewenste diepte in.(zie „Diepteanslag instellen (zie afbeelding D)“, Pagea 83)

86|Nederlandsls

Problem Oorzaak Verhelpen

	Het stootkussen is versleten. - Neem contact op met een erkende Bosch-klantenservicewirkplaats. Laat waar het onderdeel verwangen.
De spijkers worden er nicht diep genoeg ingeschoten.	De accu is Niet opgeladen of de accu is defect.	- Laad de accu—helemaal op of verwang de accu.
	Inslagvoorwerpen zijn te lang. - Gebruik uitsluitend originele accessoires. Er mogen uitsluitend de inslag- Voorwerpen (spijkers,ieten, enz.) worden gebruikt die in de tabel „Technische gegevens" worden gespecifi-ceerd.
	De diepteaanslag is te hoog ingesteld. - Stel de diepteaanslag op de gewenste diepte in.(zie „Diepteaanslag instellen (zie afbeeling D)“, Page 83)
Het elektrische gereedschap slaat spijkers over of有多么 een te groe voorwaartse beweging.	De gebrukke inslagvoorwerpen zijn Niet toegestaan.	- Gebruik uitsluitend originele accessoires. Er mogen uitsluitend de inslag- Voorwerpen (spijkers,ieten, enz.) worden gebruikt die in de tabel „Technische gegevens" worden gespecifi-ceerd.
	De veer van de magazijnschuift is te zwak of defect.	- Neem contact op met een erkende Bosch-klantenservicewirkplaats. Laat waar het onderdeel verwangen.
De spijkers komen regelmatif klem te zitten in het schotkanaal.	De gebrukke inslagvoorwerpen zijn Niet toegestaan.	- Gebruik uitsluitend originele accessoires. Er mogen uitsluitend de inslag- Voorwerpen (spijkers,ieten, enz.) worden gebruikt die in de tabel „Technische gegevens" worden gespecifi-ceerd.
		- Neem contact op met een erkende Bosch-klantenservicewirkplaats.
	De spijkers zijn verouderd, de lijm:tussen de spijkers zich nicht meer.	- Gebruik een neue spijkerstrip
De ingeschoten spijkersijken verbogen. De slagstempel is beschadigd. - Neem contact op met een erkende Bosch-klantenservicewirkplaats. Laat waar het onderdeel verwangen.
			De tacker worden voor ontoolaatbaar materiaaal (bv. beton,steen) gebruikt.	- Gebruik de tacker uitsluitend voor toelaatbaar materiaaal. (zie „Beoogd gebruik", Page 78)

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadiesteam helpt u graag bij vragen over once producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderden altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zich de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expedi-tiebedrijf)要去en bijzondere eisen ten aanzien van verpakking en markings in achegenomen worden. In deze geallen moet bij de Voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootligende contacten af en verpak de accu zoda-nig dat deutsche nicht in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen要去en op een voor het milieuverantwoordere wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen nicht bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatione in nationaalrecht moeten Nieteerbruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer+kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijkke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie, Vervoer⁺, Pagina 86).

Dansk

Copyright (c) 2008 Otto Moerbeek [e-mail]
