| Produkttyp | Kabelloser Tacker/Nagler |
| Marke | Bosch |
| Modell | GNH 18V64 M Professional |
| Kompatible Modelle | GNH 18V-64-2, GNH 18V-64-2 M, GNH 18V-64 MD |
| Abmessungen (H × B × T) | 283-323 × 95-96 × 336-385 mm (je nach Modell, ohne Akku) |
| Gewicht | 3,3-4,3 kg (je nach verwendetem Akku) |
| Stromversorgung | Lithium-Ionen-Akku 18 V (GBA 18V... oder ProCORE18V...) |
| Magazinkapazität | 105 Nägel |
| Befestigungselementtypen | Flachkopf- oder D-Kopf-Nägel (Durchm. 1,6 mm bzw. 1,8 mm) |
| Nagellänge | 32 bis 64 mm |
| Auslösemodi | Einzelauslösung mit Sicherheitssequenz; Kontaktauslösung mit automatischem Rückzug (je nach Modell) |
| Einstellung der Einschlagtiefe | Ja, über Rändelrad |
| Kontrollbildschirm | Ja, mit Status- und Wartungsanzeige |
| LED-Beleuchtung | Ja, automatische oder manuelle Aktivierung je nach Modell |
| Auslösesicherung | Ja, mit abnehmbarem Werkstückschutz |
| Gürtelhaken | Ja |
| Betriebstemperatur | -20 °C bis +50 °C |
| Wartung | Regelmäßige Reinigung des Magazins und des Schutzes mit Druckluft |
| Sicherheit | Doppelte Akkuverriegelung, Schutz vor Überhitzung und Überlastung |
| Kundendienst und Ersatzteile | Verfügbar über Bosch und autorisierte Zentren (10-stellige Referenznummer) |
Häufig gestellte Fragen - GNH 18V64 M Professional BOSCH
Benutzerfragen zu GNH 18V64 M Professional BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Tacker kostenlos im PDF-Format! Finden Sie Ihr Handbuch GNH 18V64 M Professional - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GNH 18V64 M Professional von der Marke BOSCH.
BEDIENUNGSANLEITUNG GNH 18V64 M Professional BOSCH
de Originalbetriebsanleitung
en Original Instructions
Inose originale
es Manual original
pt Manual original
1

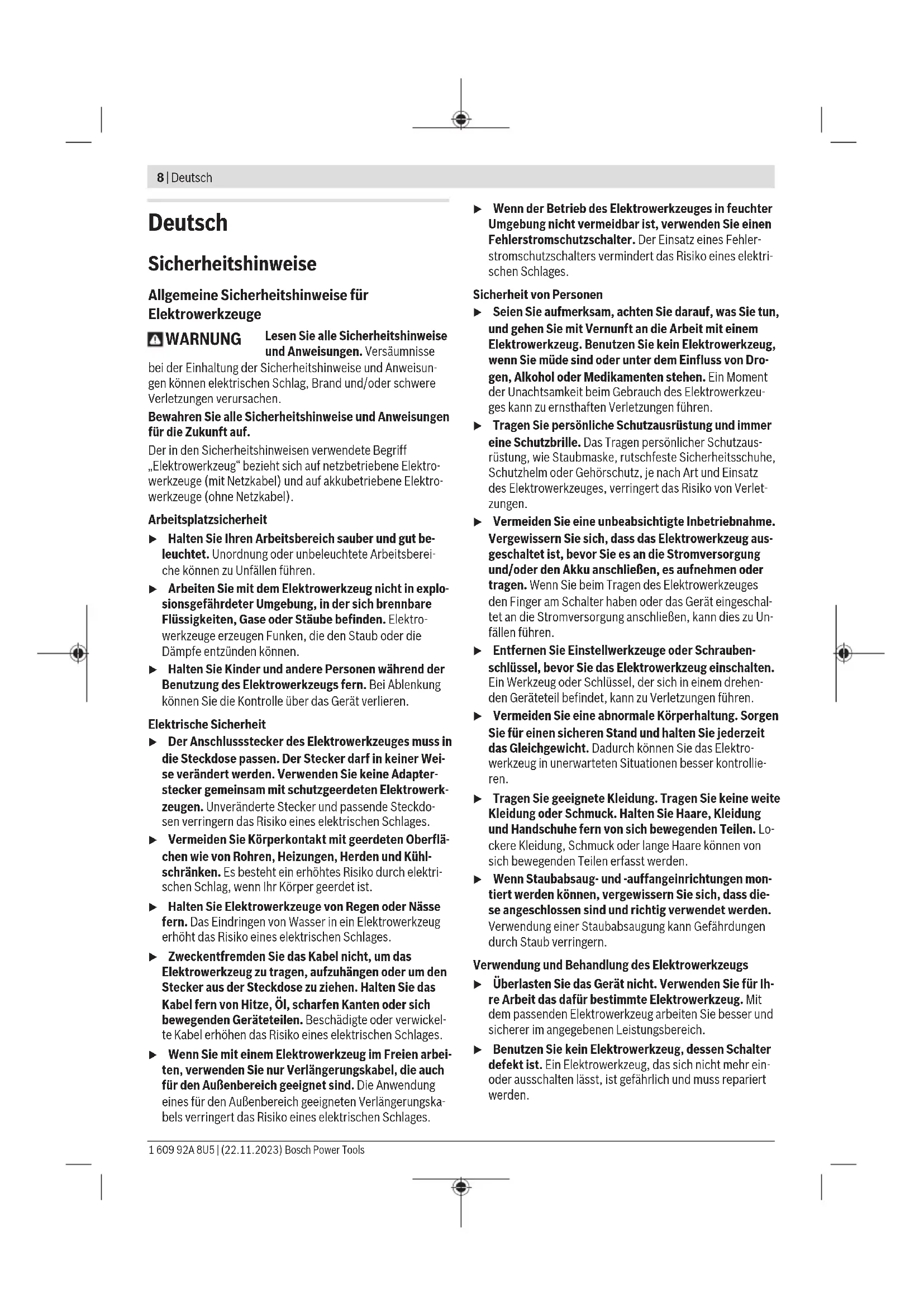

Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse
bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Arbeitsplatzsicherheit
- Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. - Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdo-osen verringern das Risiko eines elektrischen Schlages.
Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kuhl-schränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileinen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
- Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
Wenn Staubabsaug- und-auffangeinrichtungen montiert werden konnen, vergewisern Sie sich, dass die angegeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.
Verwendung und Behandlung des Elektrowerkzeugs
Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr einoder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeugees.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfait. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeugs
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die damit vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von Buroklammern, Minzen, Schlusseln, Nageln, Schrauben oder anderen kleinen Metalggegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitschinweise für Nagler
Gehen Sie immer davon aus, dass das Elektrowerkzeug Nägel enthalt. Eine sorglose Handhabung des Naglers kann zu unerwarteten Ausschieben von Nägeln und Verletzungen führen.
Zielen Sie mit dem Elektrowerkzeug nicht auf sich selbst oder andere Personen in der Naze. Durch unerwartetes Auslösen wird ein Nagel ausgestoßen, was zu Verletzungen führen kann.
Betätigten Sie das Elektrowerkzeug nicht, bevors fest auf das Werkstück gesetzt ist. Wenn das Elektrowerkzeug keinen Kontakt mit dem Werkstück hat, kann der Nagel von der Befestigungssstelle abprallen.
Trennen Sie das Elektrowerkzeug vom Netz oder vom Akku, wenn der Nagel im Elektrowerkzeug klemmt. Wenn der Nagler angeschlossen ist, kann er beim Entfern- nen eines fest sitzenden Nagels versehentlich betatigt werden.
Seien Sie vorsichtig beim Entfernen eines fest sitzenden Nagels. Das System kann gespannt sein und der Nagel kraftig ausgestoßen werden, während Sie versuchen die Verklemmung zu beseitigen.
- Verwenden Sie diesen Nagler nicht zur Befestigung von Elektroleitungen. Er ist nicht für die Installation von Elektroleitungen geeignet, kann die Isolierung von Elektrokabeln beschädigend und so elektrischen Schlag und Feuergefahren verursachen.
Trennen Sie den Nagler von der Stromquelle, wenn Sie Nagel laden und entladen, Anpassungen vornehmen oder Zubehor wechseln. Der Nagler kann versehentlich aktiviert werden, wenn er an die Stromquelle angeschlossen ist, was zu Verletzungen führen kann.
Seien Sie vorsichtig beim Umgang mit Nageln, insbesondere beim Be- und Entlagen. Die Nagel haben scharfe Spitzen, die zu Verletzungen führen können.
- Halten Sie ihre Finger vom Auslöser fern, wenn Sie diesen Nagler nicht bedieren und wenn Sie von einer Betriebsposition in eine andere wechseln. Durch unerwartetes Auslösen wird ein Nagel freigesetzt, was zu Verletzungen führen kann.
Halten Sie den Nagler an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen der Nagel mit verborgenen Kabeln in Kontakt kommt kann. Ein Nagel, der eine spannungsführende Leitung berührt, kann metallene Geräteile des Naglers unter Spannung setzen und zu einem elektrischen Schlag führen.
- Halten Sie den Nagler während des Betriebs fest im Griff. Ein unkontrollierter Rückstoß des Naglers kann zu einer unbeabsichtigten Aktivierung führen, die zu Verletzungen führen kann.
Halten Sie alle Körperteile wie Höhe und Beine usw. von der Schussrichtung des Naglers fern. Der Nagel kann das Werkstück sowie dahinter liegende Gegenstände durchdringen, was zu Verletzungen führen kann.
Halten Sie bei der Verwendung des Naglers alle Körperteile wie Hände und Beine uw. von dem Bereich
10 | Deutsch
fern, in dem der Nagel in das Werkstuck getrieben wird. Der Nagel konnte abgelenkt werden und aus dem Werkstuck austreten, was zu Verletzungen führen kann.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Be Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch außere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
- Verwenden Sie den Akku nur in Produktendes Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.
Bestimmungsgemäß Gebrauch
Das Elektrowerkzeug ist bestimmt, um Nägel in Holz einzu-triben.
Es durfen nur die Eintreibgegenstände (Nagel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Daten" spezifiziert sind.
Hinweis: Das Elektrowerkzeug ist nicht bestimmt zum Eintriben von Nageln in Metall oder Beton.
GNH 18V-64-2 M, GNH 18V-64 MD:itte benutzen Sie das Elektrowerkzeug nicht im Kontaktaussemodus mit automatischer Rückkehr, während Sie auf einem Gerüst, einer Lei
ter oder einer anderen Plattform arbeiten und ein Wechsel der Arbeitsposition erforderlich ist. Benutzen Sie in thisem Fall nur den Einzelausolemus mit Sicherungsfolge.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik-seite.
(1) Werkstückschoner
(2) Auslösesicherung
(3) Spannhebel zum Offnen/Schlieben des Schusskanals
(4) Anzeige zur Tiefenanschageinstellung
(5) Stellrad zur Tiefenanschlageinstellung
(6) Ausloser
(7) Ein-/Ausschalter
(8) Akku-Entriegelungstaste
(9) Akku
(10)User Interface
(11) Arbeitslicht
(12) Depot zur Aufbewährung des Werkstückschoners
(13) Gurtelhaken
(14) Magazin
(15)Magazinschieber
(16) Nagelmitnehmer
(17) Sichtfenster der Nachfällanzeige
(18) Mündung
(19) Handgriff (isolierte Griffläche)
(20) Nagelstreifer
(21) Magazinfeder
User Interface
(22) Zustandsanzeige
(23) Akku-Ladezustandsanzeige
(24) Anzeige Wartungsstufe niedrig
(25) Anzeige Wartungsstufe hoch
(26) Taste Reset
GNH 18V-64-2:
(27) Taste Arbeitslicht
(28) Anzeige Arbeitslicht "an"
(29) Anzeige Arbeitslicht "aus"
GNH 18V-64-2 M, GNH 18V-64 MD:
(30) Taste Modus
(31) Anzeige Einzelauslösung
(32) Anzeige Kontaktauslösung
a) Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.
Technische Daten
| Akku-Nagler GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD | |||
| Sachnummer | 3 601 D82 1.. 3 601 D82 0.. 3 601 D82 2.. | ||
| Nennspannung V= 18 18 18 | |||
| Auslösesysteme | |||
| -Einzelauslösung mit Sicherungsfolge | ● ● ● | ||
| -Kontaktauslösung mit automatischer Rückkehr | -● ● | ||
| Eintreibgegenstand | |||
| -Typ Stauchkopfnägel Stauchkopfnägel D-Kopfnägel | |||
| -Länge mm 32-64 32-64 32-64 | |||
| -Durchmesser mm 1,6 1,6 1,8 | |||
| ga 16 16 15 | |||
| -Winkel 20° 20° 34° | |||
| max. Magazin-Fassungsvermögen | 105 | 105 | 105 |
| Maße (ohne Akku) | |||
| -Höhe mm | 283 | 283 | 323 |
| -Breite mm 96 96 95 | |||
| -Länge mit Werkstückscherer mm | 336 | 336 | 385 |
| Gewicht entsprechend EPTA-Procedure 01:2014A) | 3,3-4,3 | 3,3-4,3 | 3,5-4,5 |
| empfohlene Umgebungstemperatur beim Laden | 0...+35 | 0...+35 | 0...+35 |
| erlaubte Umgebungstemperatur beim BetriebBICI und bei Lage-rung | -20...+50 | -20...+50 | -20...+50 |
| kompatible Akkus | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... |
| empfohlene Akkus | GBA 18V...≥ 2,0 AhProCORE18V...≥ 4,0 Ah | GBA 18V...≥ 2,0 AhProCORE18V...≥ 4,0 Ah | GBA 18V...≥ 2,0 AhProCORE18V...≥ 4,0 Ah |
| empfohlene Ladegeräte | GAL 18... | GAL 18... | GAL 18... |
| GAX 18V... | GAX 18V... | GAX 18V... | |
| GAL 36... | GAL 36... | GAL 36... | |
A) abhängig vom verwendeten Akku
B) eingeschränkte Leistung bei Temperaturen < 0^
C) eingeschränkte Leistung mit GBA 18V...
Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.
Gerausch-/Vibrationsinformation
| GNH 18V-64-2 | GNH 18V-64-2 M GNH 18V-64 MD | |
| Gerauschemisswerte ermittelt entsprechend EN 60745-2-16. | ||
| Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: | ||
| Schaldruckpegel | dB(A) | 88 88 88 88 |
| Schalleistungspegel | dB(A) | 99 99 99 99 |
| Unsicherheit K | dB | 3 3 3 3 |
| Gehörschutz/TRagen! | ||
12 |Deutsch
GNH 18V-64-2 GNH 18V-64-2 M GNH 18V-64 MD
| Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-16: | ||
| ah | m/s2 | <2,5 <2,5 <2,5 |
| K m/s | 2 | 1,5 1,5 1,5 |
Der in diesen Anweisungen angegebene Schwingungspegel und der Gerauschemissenswert sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendert werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Gerauschemission.
Der angegebene Schwingungspegel und der Gerauschemiss- sionswert representieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwirk- zeugen oder ungenügender Wartung eingesetzt wird, konnen der Schwingungspegel und der Gerauschemissionswert abweichen. Dies kann die Schwingungs- und Gerauschemission uber den gesamten Arbeitszeitraum deutlich erhohen.
Für eine genaue Abschätzung der Schwingungs- und Geräuschemissionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder darüber lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-gungs- und Geräuschemissionen über den gesamten Arbeits-zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.
Akku
▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, konnen Sie der Verpackung entnehmen.
Akku laden
Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihr dem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Li-lonen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.
Akku einsetzen
Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.
Akku entnehmen
Zur Entnahme des Akkus drucken Sie die Akku-Entrielegungstaste undziehen den Akku hersa. Wenden Sie dazu keine Gewalt an.
Der Akku verfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfält. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.
Akku-Ladezustandsanzeige
Hinweis: Nicht jeder Akku-Typ verfügbar über eine Ladezustandsanzeige.
Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.
Drucken Sie die Taste für die Ladezustandsanzeige oder um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.
Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.
Der Akku-Ladezustand wird auch am User Interface angezeigt (siehe „Zustandsanzeigen", Seite 14).
Akku-Typ GBA 18V...
| LED Kapazität | |
| Dauerlicht 3× grün 60-100 % | |
| Dauerlicht 2× grün 30-60 % | |
| Dauerlicht 1× grün 5-30 % | |
| Blinklicht 1× grün 0-5 % | |
Akku-Typ ProCORE18V...
LED Kapazität
Dauerlicht 5 × grün 80-100%
Dauerlicht 4× grun 60-80%
Dauerlicht 3× grun 40 - 60%
Dauerlicht 2× grun 20-40%
Dauerlicht 1× grun 5-20%
Blinklicht 1 × grün 0 - 5 %
Hinweise für den optimalen Umgang mit dem Akku
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Lufungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung gezigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Montage
▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Magazin bestücken (siehe Bilder A1-A4)
Entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
Verwenden Sie nur original Bosch-Zubehor. Die Prazisi- onsteile des Elektrowerkzeugs wie Magazin, Mündung und Schusskanal sind auf Klammern, Nagel und Stifte von Bosch abgestimmt. Andere Hersteller verwenden andere Stahlqual- itaten und Abmessungen.
Hinweis: Verwenden Sie nur Eintreibgegenständen, in der Tabelle „Technische Daten" spezifiziert sind.
Die Verwendung von unzulässigen Eintreibgegenständen kann das Elektrowerkzeug beschädigen und Verletzungen verursachen.
Halten Sie das Elektrowerkzeug während des Bestückens des Magazines so, dass die Mündung (18) weder auf ihren eigenen Körper nach auf andere Personen gerichtet ist.
- Reinigen Sie bei Bedarf den Magazinschieber (15) und stellen Sie sicher, dass das Magazin (14) nicht verschmutzt ist.
- Schieben Sie einen passenden Nagelstreifen (20) in den T-Schlitz am Ende des Magazines (14).
- Schieben Sie den Nagelstreifen soweit im Magazin nach vorne, bis der letzte Nagel vor der Magazinfeder (21) zu liegen kommt.
Hinweis: Eine elektronische Überwachung erkennt, ob sich Nagel im Magazin befinden. Wenn die Auslösesicherung bei leerem Magazin durchgedrück wird, wird kein Eintriebvorgang ausgelost. Leerschüsse werden somit verhindert.
- Drücken Sie den vorgespannten Nagelmitnehmer (16) gegen den Magazinschieber (15) undziehen Sie gleichzeitig den Magazinschieber ganz bis ans Ende des Magazines (14).
Hinweis: Der Magazinschieber muss sich ohne große Kraftaufwand (nur mit Fingerkraft) zurückschieben halten. Ein verklemmter Magazinschieber hat folgende Auswirkungen: Der Nagel wird nicht ausgeschlossen, der Nagel bleibt im Schusskanal hangen (siehe Verklemmung) oder der Nagel wird im falschen Winkel ausgeschlossen.
- Führn Sie den Magazinschieber (15) mit gedrücktem Nagelmitnehmer (16) vorsichtig nach vorn, bis der Nagelmitnehmer über den letzten Nagel geschoben ist und schieben Sie dadurch den Nagelstreifen im Magazin ganz nach vorne.
Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnappen. Der Magazinschieber konnte damit beschädigt werden, und es besteht die Gefahr, dass ihre Finger eingeklemmt werden.
Betrieb
Auslösesysteme
Einzelauslösing mit Sicherungsfolge
Bei dieser Auslösesystem muss zuerst die Auslösesicherung (2) fest auf das Werkstück gesetzt werden. Ein Eintrübgegenstand wird erst dann ausgeschoven, wenn der Auslöser (6) gedrückt wird.
Danach können weitere Eintreibvorgänge nur dann ausgelost werden, wenn der Auslöser und die Auslösesicherung zuvor wieder in die Ausgangslage versetzt worden sind.
Kontaktauslösung mit automatischer Rückkehr (GNH 18V-64-2 M, GNH 18V-64 MD)
Bei dieser Auslösesystem muss zuerst der Auslöser (6) gestrukt und in dieser Position gehalten werden. Anschließend muss die Auslösesicherung fest auf das Werkstück gesetzt werden, um den Eintreibgegenstand auszuschreiben. Solange der Auslöser (6) gestrukt wird, können weitere Eintreibvorgänge durch erneutes Aufsetzen an anderer Stelle ausgeübten werden.
Im Modus Kontaktauslösing kann ein Nagel auch mit Einzelauslösing eingetrieben werden.
Inbetriebnahme
Ein-/Ausschalten
Zum Einsatz den Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (7).
Das User Interface leuchtet auf.
GNH 18V-64-2 M, GNH 18V-64 MD: Die Einzelauslösung ist aktiviert, die Anzeige Einzelauslösing (31) leuchtet.
Zum Ausschalten des Elektrowerkzeugs drucken Sie den Ein-/Ausschalter (7).
Nägel ausschieben - Einzelauslösung
- Schalten Sie das Elektrowerkzeug ein.
- Setzen Sie die Mündung (18) oder ggf. den gummierten Werkstückschoner (1) fest auf das Werkstück auf, bis die Auslösesicherung (2) ganz eingedrückt ist.
Das Arbeitslicht schaltet sich ein und der Motor startet.
14 | Deutsch
- Drücken Sie anschliebend kurz den Auslöser (6) und las
sen Sie ihn wieder los.
Dabei wird ein Nagel ausgeschlossen. - Lassen Sie das Elektrowerkzeug vom Werkstück zurückprallen.
- Für einen weiteren Eintreibvorgang haben Sie das Elektrowerkzeug ganz vom Werkstück ab und setzen es an der nachsten gewünschten Stelle wieder fest auf.
Nagel ausschieBen - Kontaktauslösung (GNH 18V-64-2 M, GNH 18V-64 MD)
- Schalten Sie das Elektrowerkezeug ein.
-Aktivieren Sie die Kontaktauslosung, indem Sie kurz die Taste Mode (30) drucken. Die Anzeige Kontaktauslosung (32) leuchtet. - Halten Sie den Auslöser (6) gedrückt. Das Arbeitslicht schaltet sich ein und der Motor startet.
- Setzen Sie die Mündung (18) oder ggf. den gummierten Werkstückschoner (1) fest auf das Werkstück auf, bis die
Auslosesicherung (2) ganz eingedrückt ist.
Dabei wird ein Nagel ausgeschlossen.
- Für einen weiteren Eintreibvorgang halten Sie weiterhin den Ausloser (6) gedrückt und haben das Elektrowerkzeug ganz vom Werkstück ab. Setzen Sie es an der nachsten gewünschten Stelle wieder fest auf.
- Wechseln Sie zur Einzelauslösung, indem Sie erneut die Taste Mode (30) drücken. Die Anzeige Einzelauslösung (31) leuchtet.
User Interface (siehe Bilder B1-B2)
GNH 18V-64-2 M. GNH 18V-64 MD: Das User Interface (10) dient zur Wahl des Arbeitsmodus und zur Zustandsanzeige des Elektrowerkzeugs.
GNH 18V-64-2: Das User Interface (10) dient zum Ein- und Ausschalten des Arbeitslichts und zur Zustandsanzeige des Elektrowerkzeugs.
Zustandsanzeigen
Zustandsanzeige Elektrowerkzeug (22)
Farbe Bedeutung Lösung
| grün Elektrowerkzeug ist eingeschaltet und einsatzbereit. | - |
| gelb Ein Ereignis besteht Ihr Aufmerksamkeit: Kritische Temperatur, Akku ist fast leer oder Wartung steht bevor. | -Elektronerkzeug abkühlen setzen.- Akku tauchen bzw. laden.- Wartung durchführten setzen. |
| rot Elektrowerkzeug ist nicht einsatzbereit. | -Elektronerkzeug abkühlen setzen.- Akku tauchen bzw. laden.- Wartung durchführten setzen. |
| Grund: Elektrowerkzeug ist überhützt, Akku ist leer oder mechanischer Fehler liegt vor. | |
| rot blinkend - Der zweite Schalter wurde zu früher gedrückt. | -Kurz warten, bis die Zustandsanzeige grün leuchtet.- Elektrowerkzeug ist wieder einsatzbereit.- Eintreibvorgang erneut durchführten und damit richtig Betätigungsreihenfolge beachten.- GNH 18V-64-2 M, GNH 18V-64 MD: Über das User Interface das Auslösesystem ändern. |
| - Der zweite Schalter wurde nicht innerhalb von 5 Sekunden gedrückt, das Gerät schaltet automatisch aus. | |
| - Schalter wurden in falscher Reihenfolge betägt (z. B. Auslöser gedrückt bevor das Gerät in Modus Kontaktauslösung umgestellt hat) |
Anzeige Akku-Ladezustand (23)
Symbol Farbe Ladezustand
-20·100%
gelb 1-20%
rot 0-1%
Anzeige Wartung
Symbol Farbe Bedeutung Lösung
gelb Die planmäßige Wartung Stufe
"nedrig"istfällig.
gelb Die planmäßige Wartung Stufe
"hoch"istfällig.
Kundendienstkontaktieren.
Kundendienst kontaktieren.
Drucken Sie die Taste Reset (26), um den Wartungszahler nach der Wartung zurückzusetzen.
Arbeitslicht ein-/ausschalten (GNH 18V-64-2)
Um das Arbeitslicht ein- oder auszuschalten, drücken Sie die Taste Arbeitslicht (27).
Arbeitslicht ein-/ausschalten (GNH 18V-64-2 M, GNH 18V-64 MD)
Das Arbeitslicht schaltet sich vor dem Eintreibvorgang automatisch ein und nach dem Eintreibvorgang automatisch aus.
Arbeitshinweise
Prufen Sie vor jedem Arbeitsbeginn die einwandfrei Funktion der Sicherheits- und Auslöseinrichtungen sowie den festen Sitz aller Schrauben und Muttern.
Trennen Sie ein defektes oder nicht einwandfrei arbeitendes Elektrowerkzeug sofort von der Energiezufahr und kontaktieren Sie eine autorisierte Bosch-Kundendienstelle.
Führn Sie keine unvorschriftsmäßigen Manipulationen am Elektrowerkzeug durch. Demontieren oder blockieren Sie keine Teile des Elektrowerkzeugs, wie z. B. die Auslösesicherung.
Führn Sie keine „Notreparaturen" mit ungeeigneten Mitteln durch. Das Elektrowerkzeug ist regelmäßig und sachgerecht zu warten.
Vermeiden Sie jegliche Schwächung und Beschädigung des Elektrowerkzeugs, z. B. durch:
-Einschlagen oder Eingravieren,
- vom Hersteller nicht zugelassene Umbaumnahmen,
-Fuhren an Schablonen, die aus hartem Material, z.B. Stahl, gefertigt sind,
- Fallenlassen auf oder Schieben über den Fußboden,
- Handhabung als Hammer,
- jeder Art von Gewalteinwirkung.
Vergewissern Sie sich, was sich unter oder hinter ihrem Werkstück befindet. Schießen Sie keine Nägel in Wände, Decken oder Fußböden, wenn sich dahinter Personen befinden. Die Nägel können das Werkstück durchschlagen und{jemanden verletzen.
Schießen Sie keinen Nagel auf einen bereits eingetriebenen Nagel. Dabei kann sich der Nagel verformen, die Nagel konnen sich verklemmen oder das Elektrowerkzeug kann sich unkontrolliert bewegen.
Wird das Elektrowerkzeug bei kalten Umgebungsbedingungen eingesetzt, werden die ersten Nagel langsamer als üblich eingetrieben. Nachdem sich das Elektrowerkzeug während des Arbeitsens erwart hat, ist eine normale Arbeitsgeschwindigkeit wieder möglich.
Vermeiden Sie Leerschüsse, um den Verschleib des Schlagstempels zu vermindern.
Schalten Sie bei längeren Arbeitspausen oder am Arbeitsende das Elektrowerkzeug aus, entnehmer Sie den Akku und entleeren Sie möglichst das Magazin.
Magazin entleeren (siehe Bilder C1-C2)
Ziehen Sie den Magazinschieber (15) mit gedrücktem Nagelmitnehmer (16) nach halten, bis der Nagelmitnehmer
den letzten Nagel freigibt und führen Sie dann den Magazinschieber vorsichtig nach vorne bis zum Anfang des Magazines (14).
Hinweis: Lassen Sie den Magazinschieber nicht ungeführt zurückschnappen. Der Magazinschieber konnte damit beschädigt werden, und es besteht die Gefahr, dass ihre Finger eingeklemmt werden.
Drehen Sie das Elektrowerkzeug so, dass die Nagel im Magazin bis zur Magazinfeder (21) nach hinter rutschen.
- Drücken Sie die Magazinfeder nieder und halten Sie die Nagel am Nagelmitnehmer (16) vorbei aus dem Magazin (14)GLEiten.
Tiefenanschlag einstellen (siehe Bild D)
Die Einschlagtiefe der Nagel kann mit dem Stellrad (5) eingestellt werden.
- Entleeren Sie das Magazin (14).
Nagel werden zu tief eingeschoven: Um die Einschlagtiefe zu reduzieren, dren Sie das Stellrad (5) in Richtung"-
Nagel werden nicht tief genug eingeschonnen: Um die Einschlagtiefe zu erhöhen, drehen Sie das Stellrad (5) in Richtung "+"
Über die Anzeige Tiefenanschlageinstellung (4) konnen Sie die Tiefenanschlageinstellung kontrollieren.
- Bestücken Sie das Magazin wieder.
- Testen Sie die neue Einschlagtiefe an einem Probewerkstück.
Wiederholen Sie gegebenfalls die Arbeitsschritte.
Verklemmungen losen (siehe Bilder E1-E2)
Einzelne Nagel können sich im Schusskanal verklemmen.
Sollte dies früiger vorkommen, kontaktieren Sie eine autorisierte Bosch-Kundendienstelle.
Hinweis: Wenn der Schlagstempel nach dem Löscher Verklemmung nicht mehr zurückfahrt,kontaktieren Sie eine autorisierte Bosch-Kundendienstelle.
- Lassen Sie den Auslöser (6) los.
- Schalten Sie das Elektrowerkzeug aus und entnahme den Akku (9).
- Entleeren Sie das Magazin (14).
- Drücken Sie den Spannhebel (3) nach unten, so dass sich der Schusskanal öffnen lasst.
- Entfernen Sie den verklemmten Nagel. Verwenden Sie dazu bei Bedarf eine Zange.
- Schlieben Sie den Schusskanal, hangen Sie den Bugel des Spannhebels (3) in die Haken am Schusskanal und drücken Sie dann den Spannhebel wieder nach oben.
- Bestücken Sie das Magazin wieder.
Werkstückschoner wechseln (siehe Bild F)
Der Werkstückschoner (1) am Ende der Auslösesicherung (2) schützt das Werkstück, bis das Elektrowerkzeug für den
16 |Deutsch
Eintreibvorgang richtig platziert ist. Der Werkstückschoner kann entfernt und ersetzt werden
- Lassen Sie den Auslöser (6) los.
- Schalten Sie das Elektrowerkzeug aus und enthalten sie den Akku (9).
- Entleeren Sie das Magazin (14).
Ziehen Sie den Werkstückschoner von der Auslösesicherung. - Schieben Sie den neuen Werkstückschoner mit dem offen Ende über die Auslösesicherung.
Hinweis: Ein Ersatz-Werkstückschoner kann an der Oberseite des Magazines (14) aufbewahrt werden. Schieben Sie dazu den Werkstückschoner in das Depot (12).
Transport und Aufbewährung
Schalten Sie das Elektrowerkzeug zum Transportieren aus, insbesondere wenn Sie Leitern benutzen oder sich in ungewohnter Körperhaltung fortbewegen.
Tragen Sie das Elektrowerkzeug am Arbeitsplatz nur am Handgriff (19) und mit nicht betätigtem Auslöser (6).
Bewahren Sie das Elektrowerkzeug immer vom Akku getrennt und an einem trockenen, warmen Ort auf.
Wenn das Elektrowerkzeug länger Zeit nicht benutzt werden soll, überziehen Sie die Werkzeugteile aus Stahl mit einer feinen Olschicht. Dies verhindert die Anlagerung von Rost.
Wartung und Service
Wartung und Reinigung
Nehmen Sie den Akku vor allen Arbeits am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewährung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Luftungs-schlitze sauber, um gut und sicher zu arbeiten.
Instandhaltungsplan
- Reinigen Sie das Magazin (14). Entfernen Sie Plastikoder Holzspane, die sich während des Arbeitens im Maga
zin ansammeln können. Reinigen Sie das Elektrowerkzeug in regelmäßigen Abständen mit Hilfe von Druckluft.
| Maßnahme Begründung Ausführung | ||
| Magazin (14) und Magazinschieber (15) reinigen. | Verhindert, dass sich ein Nagel ver-klemmt. | - Blasen Sie den Mechanismus des Magazins/Magazinschiebers tätiglich mit Druckluft aus. |
| Sicherstellen, dass die Auslösesicherung (2) ordnungsgemäß funktioniert. | Fördert ihre Arbeitssicherheit und einen effizienten Einsatz des Elektrowerk-zeugs. | - Blasen Sie den Mechanismus der Aus-lösesicherung tätiglich mit Druckluft aus. |
Behebung von Störungen
| Problem Ursache Abhilfe | ||
| Das Elektrowerkzeug ist nicht betriebsbereit. | Der Akku ist nicht aufgeladen oder der Akku ist defekt. | - Laden Sie den Akku vollständig auf oder tauschen Sie den Akku aus. |
| Der Akku ist nicht richtig eingesetzt. - Stellen Sie sicher, dass der Akku am Handgriff eingerastet ist. | ||
| Die Temperatur des Akkus ist zu hoch oder zu niedrig. | - Warten Sie bis der Akku (wieder) die optimale Betriebstemperatur erreicht. | |
| Akku-Kontakte, Motor oder Hubmagnet sind verschmutzt oder defekt. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dont das Bauteil austauschen. | |
| Das Magazin (14) ist leer. | - Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken (siehe Bil-der A1-A4)“, Seite 13) | |
| Die Auslösesicherung (2) ist verbogen. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dont das Bauteil austauschen. | |
| Die Elektronik ist defekt. - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. | ||
Problem Ursache Abhilfe
| Das User Interface (10) ist defekt. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. | |
| Das Elektrowerkzeug ist betriebsbereit, aber es werden keine Nägel ausgeschosen. | Möglicher Defekt von folgenden Bauteilen: - Auslöser (6) - Schlagstempel - Motor oder Treibriemen - Elektronik - Gummibänder | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. |
| Fremdkörper haben sich im Schussmechanismus angesammelt. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. | |
| Fremdkörper haben sich in der Mündung (18) oder im Magazin (14) angesam-melt. | - Reinigen Sie die Mündung (18) oder das Magazin (14). | |
| Ein Nagel hat sich im Schusskanal ver-klemmt. | - LösEN Sie die Verklemmung. (siehe „Verklemmungen loseN (siehe Bilder E1-E2)“, Seite 15) | |
| Der Magazinschieber (15) ist defekt. | - Reinigen Sie bei Bedarf den Magazin-schieber (15) und stellen Sie sicher, dass das Magazin (14) nicht ver-schmutzt ist. | |
| Die Feder des Magazinschiebers ist zu schwach oder defekt. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. | |
| Die verwendenten Eintreibgegenstände sind unzulässig. | - Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Techni-sche Daten" spezifiziert sind. | |
| Das Magazin (14) ist leer. | - Bestücken Sie das Magazin wieder. (siehe „Magazin bestücken (siehe Bil-der A1-A4)“, Seite 13) | |
| Die falsche Schussreihenfolge wird betä-tigt. | - Eintriebvorgang erneut durchfuhren und damit nicht die Betätigungsreihen-folge beachten. - GNH 18V-64-2 M, GNH 18V-64 MD: Über das User Interface das Auslöse-system ändern. | |
| Die Nägel werden zu tiefeingeschussen. | Der Tiefenanschlag ist zu tief eingestellt. | - Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefen-anschlag einstellen (siehe Bild D)“, Seite 15) |
| Der Puffer ist abgenutzt. - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. | ||
| Die Nägel werden nicht tiefe genug einge-schoßen. | Der Akku ist nicht aufgeladen oder der Akku ist defekt. | - Laden Sie den Akku vollständig auf oder tauchen Sie den Akku aus. |
| Eintreibgegenstände sind zu lang. - Verwenden Sie nur Original-Zubehör. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet | ||
18 | Deutsch
| Problem Ursache Abhilfe | ||
| werden, die in der Tabelle „Technische Daten“ spezifiziert sind. | ||
| Der Tiefenanschlag ist zu hoch eingestellt. | - Stellen Sie den Tiefenanschlag auf die gewünschte Tiefe ein. (siehe „Tiefenanschlag einstehen (siehe Bild D)“, Seite 15) | |
| Das Elektrowerkezeug überspringt Nägel oder hat einen zu großen Taktvorschub. | Die verwendeten Eintreibgegenstände sind unzulässig. | - Verwendten Sie nur Original-Zubehr. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Daten“ spezifiziert sind. |
| Die Feder des Magazinschiebers ist zu schwach oder defekt. | - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. | |
| Die Nägel verklemmen sich früig im Schusskanal. | Die verwendeten Eintreibgegenstände sind unzulässig. | - Verwendten Sie nur Original-Zubehr. Es dürfen nur die Eintreibgegenstände (Nägel, Klammern etc.) verwendet werden, die in der Tabelle „Technische Daten“ spezifiziert sind. |
| - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. | ||
| Die Nägel sind gealtert, der Klebstoff zwischen den Nägeln hat keine Haltekraft mehr. | - Verwendten Sie einen neuen Nagel-streifen | |
| Die eingeschossenen Nägel sind verbo-gen. | Der Schlagstempel ist beschädigt. - Kontaktieren Sie eine autorisierte Bosch-Kundendienstelle. Lassen Sie dORT das Bauteil austauschen. | |
| Der Nagler wird für unzulässiges Material (z. B. Beton, Stein) verwendet. | - Verwendten Sie den Nagler nur für zu-lässiges Material. (siehe „Bestimmungsgemäß Gerbrauch“, Seite 10) | |
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihrds Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft OhnenGREne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Kundendienst: Tel.: (0711) 400 40 460
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.
Anwendungsberatung:
Tel.: (0711) 400 40 460
Fax: (0711) 400 40 462
E-Mail: kundenberatung ew@de.bosch.com
Weitere Serviceadressen finden Sie unter:
Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus konnen durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahr gut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.itte beachten Sie auch eventuelle weiterführrende nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur fur EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU über Elektr- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht,müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG,müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.
Bei unsachgemäßer Entsorgung konnen Elektro- und Elektro-nik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.
Nur für Deutschland:
Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte
Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.
Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,
- bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzern ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Höhe hierzu unentgeltlich zrückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dört durch Auslieferung die Abgabe erfolgt: In dieser Fall ist die Abholung des Altgeräts für den Endnutzern unentgeltlich; und
- auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung länger als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Höhe hierzu unentgeltlich zurückzunehmen; die Rücknahmearf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüft werden und ist auf drei Altgeräte pro Geräteart beschränkt.
Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgerats zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Gerats ein Altgerät zurückgegeben wird.
Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400m^2 betragen oder die gesamten Lager- und Versandflächen mindestens 800m^2 betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großergeräte mit mindestens einer äußeren Abmessung über 50~cm ) beschrankt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzter gewährleisten; das gilt auch für Altgeräte, die in keiner äußerten Abmessung länger als 25~cm sind, die der Endnutzter zurückgeben will, ohne ein neues Gerät zu kaufen.
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 18).
English
Safety instructions
Elektrische veiligeid
Beschem de accu gegen vocht en water.
Illustreredekomponenter
Sekundär-/primarbatterier:
Li-jon:
(Opladbare) batterier:
Li-ion:
Se informasjonen i avsnittet Transport (se „Transport“, Side 117).
Suomi
Turvallisuusohjeet
Tel.: +420 519 305700
Fax: +420 519 305705
E-Mail: servis.naradi@cz.bosch.com
www.bosch-pt.cz
Dalsi adresy servisu najdeta na:
Tel.: +40 21 405 7541
Fax: +40 21 233 1313
E-Mail:BoschServiceCenter@ro.bosch.com www.bosch-pt.ro
Mai multe adrese ale unitatilor de service sunt disponible la:
E-Mail: RBKN-bsc@hr.bosch.com
www.bosch.hr
Ostale adrese servisa mozte pronaci na:
