Merk	Eheim
Model	compactON 9000
Categorie	Pomp
Type	1033
Nominaal vermogen	80 W
Max. debiet	9000 l/h
Max. opvoerhoogte	3,70 m
Max. onderdompelingsdiepte	1 m
Afmetingen (L x B x H)	175 × 110 × 185 mm
Kabellengte	2 m
Wateraansluitingen	∅25 mm / ∅32 mm / ∅38 mm
Watertemperatuur	4 °C – 35 °C
Spanning / Frequentie	220 – 240 V / 50 Hz
Beschermingsklasse	II (IP68)
Toepassingsgebied	Aquaristiek, binnen
Inbedrijfstelling	Slangaansluiting, montage met zuignappen, inschakelen
Onderhoud	Reiniging filtermand en pomp onder stromend water
Veiligheid	Bescherming tegen lekstroom (30 mA), automatische uitschakeling bij blokkering of watergebrek
Reserveonderdelen	Verkrijgbaar bij EHEIM klantenservice
Garantie	Conform nationale voorschriften

Veelgestelde vragen - compactON 9000 EHEIM

Hoe installeer ik de compactON 9000 pomp in mijn aquarium?

U kunt de pomp binnen of buiten het aquarium plaatsen. Binnen plaatst u deze onder het waterniveau op de bodem of wand met behulp van de zuignappen (max. onderdompelingsdiepte 1 m). Buiten bevestigt u de pomp op een stabiele ondergrond. Sluit de slang aan op de juiste aansluiting (∅25/32/38 mm) nadat u de aansluiting op de juiste maat hebt afgezaagd.

Wat te doen als de pomp niet start?

Controleer eerst of de stekker goed is aangesloten en of er spanning is. Als de pomp nog steeds niet start, kan deze geblokkeerd zijn of heeft de thermische beveiliging geactiveerd. Haal de stekker eruit, reinig de pomp en wacht ongeveer een uur voordat u de stekker weer in het stopcontact steekt.

Hoe reinig ik de filtermand?

Haal de pomp uit het water, verwijder de filtermand van het huis of de aansluiting en reinig deze onder stromend water. Monteer in omgekeerde volgorde. Gebruik geen agressieve schoonmaakmiddelen of de vaatwasser.

Kan de pomp droog draaien?

Nee, de pomp mag nooit droog draaien. Hij is uitgerust met een elektronische beveiliging die watergebrek detecteert en de pomp na meerdere pogingen automatisch uitschakelt. Bij uitschakeling haalt u de stekker eruit, verhelpt u de oorzaak (onvoldoende water) en steekt u de stekker weer in het stopcontact.

Wat is de maximale onderdompelingsdiepte?

De maximale onderdompelingsdiepte is 1 meter. Dompel de pomp nooit dieper onder dan deze limiet.

Hoe vervang ik het netsnoer?

Het netsnoer van dit apparaat kan niet worden vervangen. Bij beschadiging van het snoer moet het apparaat worden afgevoerd en vervangen door een nieuw exemplaar.

Welke soorten slangen kan ik gebruiken?

De pomp wordt geleverd met aanpasbare aansluitingen. U kunt slangen gebruiken met een diameter van 25 mm, 32 mm of 38 mm. Zaag de aansluiting op de gewenste maat met een zaag.

Is de pomp geschikt voor zeewater?

De handleiding vermeldt niet specifiek zeewater, maar de pomp is bedoeld voor aquariumgebruik. Voor zeewater moet u controleren of de materialen compatibel zijn. Bij twijfel neemt u contact op met de EHEIM klantenservice.

Hoe demonteer ik de pomp voor een grondige reiniging?

Haal altijd de stekker uit het stopcontact. Verwijder de pomp uit het aquarium. Draai de bevestigingsschroeven los, trek de pompkop naar voren en verwijder het pompwiel en de O-ring. Reinig alle onderdelen onder stromend water en monteer in omgekeerde volgorde, waarbij u de markeringen uitlijnt.

Wat te doen bij abnormaal geluid of trillingen?

Controleer of de pomp goed is bevestigd en of de zuignappen de trillingen dempen. Reinig de filtermand en het pompwiel. Als het geluid aanhoudt, kan de pomp vervuild of beschadigd zijn. Neem contact op met de EHEIM klantenservice.

GEBRUIKSAANWIJZING compactON 9000 EHEIM

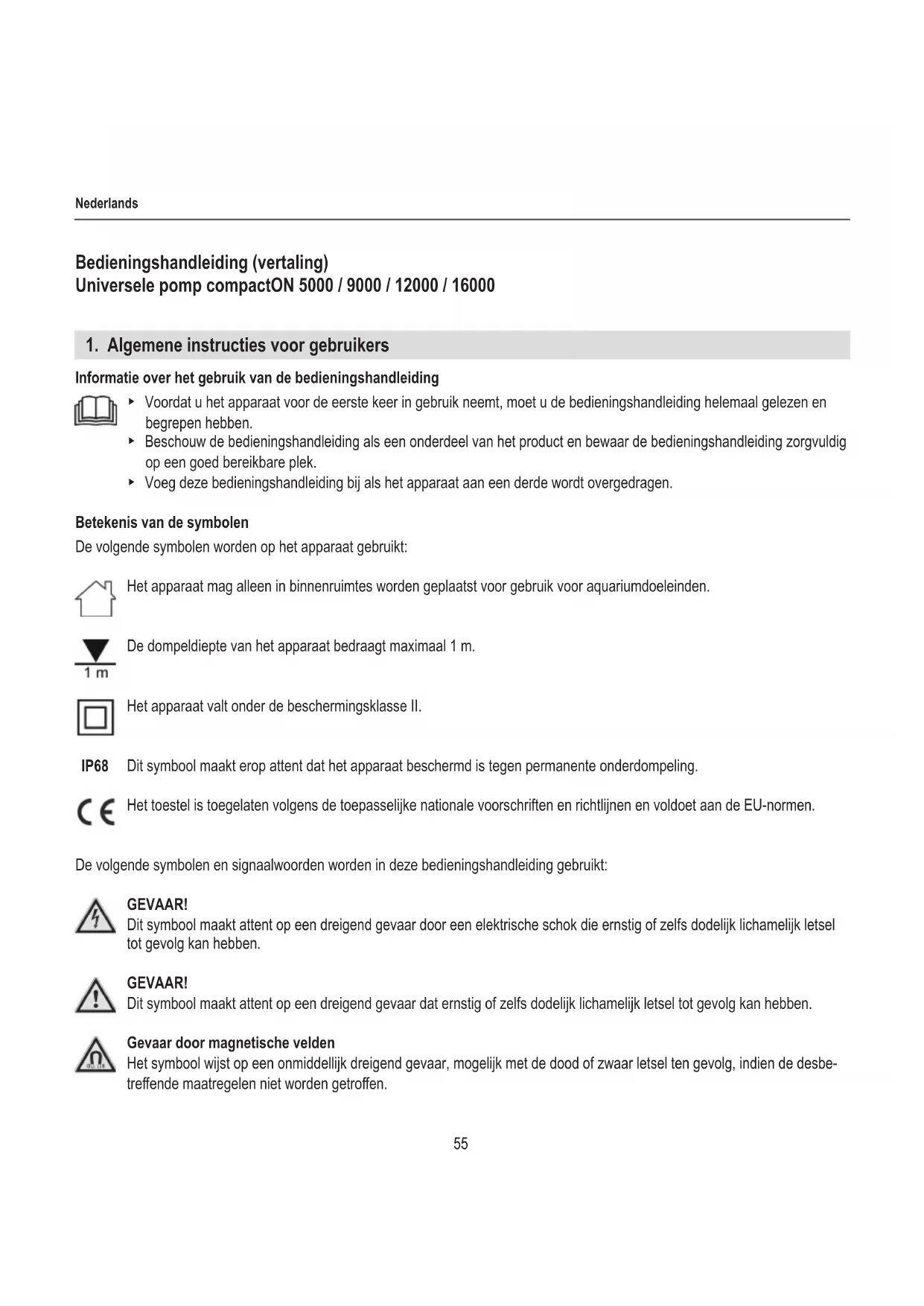

Bedieningshandleiding (vertaling)

Universele pomp compactON 5000 / 9000 / 12000 / 16000

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen in binnenruimtes worden geplaatst voor gebruik voor aquariumdoeleinden.

De dompeldiepte van het apparaat bedraagt maximaal 1 m.

Het apparaat valt onder de beschermingsklasse II.

IP68

Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het toestel is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

Gevaar door magnetische velden

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A

▶ U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor aquariumdoeleinden · in binnenruimtes · met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• niet gebruiken voor het verpompen van corrosieve, licht ontvlambare, agressieve of explosieve stoffen, levensmiddelen en drinkwater
• de watertemperatuur mag 35°C niet overschrijden
• nooit laten lopen zonder dat er water door stroomt

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

• Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met onvoldoende ervaring of kennis, tenzij zij bij het gebruik van het apparaat onder toezicht staan van of geïnstrueerd zijn door een persoon die verantwoordelijk is voor hun veiligheid. Zie erop toe dat kinderen niet met het apparaat spelen.
• Uitsluitend voor Europese markten:

Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, wanneer zij gesurveilleerd worden of zij instructies met betrekking tot een veilig gebruik van het apparaat gekregen hebben en zij de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen uitgevoerd worden, hetzij dat zij gesurveilleerd worden.

• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Reparaties mogen alleen worden uitgevoerd door een servicepunt van EHEIM.
• Het netsnoer van dit apparaat kan niet worden vervangen. Dank het apparaat af als de kabel beschadigd is.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Gebruik alleen originele reserveonderdelen en toebehoren voor het apparaat.

• Het apparaat moet worden beveiligd met een aardlekschakelaar met een nominale foutstroom van maximaal 30 mA. Neem bij vragen of problemen contact op met een elektricien.
• Bij waterlekkage of een reactie van de aardlekschakelaar moet u alle apparaten in het aquarium onmiddellijk van het elektriciteitsnet scheiden.
• Koppel alle apparaten in het aquarium altijd los van het elektriciteitsnet wanneer ze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.
• Bescherm het stopcontact en de stekker tegen vocht en nattigheid. Maak in ieder geval een druppellus met het netsnoer.

Dit voorkomt dat eventueel langs de kabel lopend water bij het stopcontact terechtkomt en kortsluiting veroorzaakt.

- De elektrische gegevens van het apparaat moeten overeenkomen met de gegevens van het elektriciteitsnet. Deze gegevens vindt u op het typeplaatje, de verpakking of in deze handleiding.

In het apparaat bevindt zich een magneet met een krachtig magneetveld dat een pacemaker of een geïmplanteerde defibrillator (ICD) kan beïnvloeden. Houd een afstand van ten minste 30 cm tussen implantaat en magneet aan.

4. Ingebruikname

Slang aansluiten

1. Pas met een zaag het aansluitstuk op de diameter van uw slang aan (☒A/B).
2. Schroef het aansluitstuk op de pomp.
3. Verbind uw slang met het aansluitstuk.

Wij adviseren de slang met een slangklem vast te zetten.

Bevestigingsplaat monteren

1. Draai de zuigers in de openingen van de bevestigingsplaat (☒C).
2. Schuif de bevestigingsplaat tot aan de vergrendeling in de geleidingen aan de onderzijde van de romp van de motor (☒D).

Om de bevestigingsplaat te demonteren, moet u op de ontgrendelhendel ① drukken.

Inloopadapter voor extern gebruik monteren

De pomp kan binnen en buiten het aquarium worden gebruikt. Het aansluitstuk ② maakt bijv. de aansluiting van een slang mogelijk.

1. Pas met een zaag de inloopadapter op de diameter van uw slang aan (☒A/B).
2. Schroef de inloopadapter in de pompbehuizing (☒E/F).
3. Sluit de slang op de inloopadapter aan.

Wij adviseren de slang met een slangklem vast te zetten.

Filterkorven monteren compactON 5000

1. Plaats de gewenste filterkorf ③ resp. ④ op de pompbehuizing (☒E).

Filterkorven monteren compactON 9000 / 12000 / 16000

1. Plaats de filterkorf ④ op het aansluitstuk (☒F).

5. Bediening

VOORZICHTIG! Risico op materiële schade.

De pomp mag niet droog lopen.

Pomp in-/uitschakelen

1. Binnenin het aquarium: Bevestig het apparaat onder de waterspiegel aan de bodem of de binnenwand van uw aquarium (☒G). Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Buiten het aquarium: Bevestig het apparaat op een stabiele ondergrond buiten uw aquarium (☒H). De zuigers dienen als trillingsdempers.

1. Steek de stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!
2. Trek de stekker uit het stopcontact om uit te schakelen.

6. Onderhoud

▶ Scheid vóór onderhoudswerkzaamheden principieel alle apparaten van de netstroom.

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

- De apparaatcomponenten zijn niet vaatwasserbestendig! Reinig het apparaat of de apparaatonderdelen niet in de vaatwasser.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het apparaat over een lange periode veilig.

Filterkorf reinigen

1. Neem de pomp uit het aquarium.
2. Verwijder de filterkorf van de pompbehuizing resp. het aansluitstuk.
3. Reinig het filter onder stromend water.
4. Monteer de filterkorf weer in omgekeerde volgorde.

Pomp reinigen

1. Neem de pomp uit het aquarium.
2. Maak de bevestigingsschroeven ⑤ los en verwijder deze (☒I/J).
3. Verwijder het pompdeksel ⑥ naar voren van de romp van de motor.
4. Trek de pomprotor uit de romp van de motor (K/L).
5. Verwijder de O-ring ⑨ van de motorbehuizing.
6. Reinig alle componenten onder stromend water.
7. Monteer de pomp weer in omgekeerde volgorde.

▶ compactON 5000: Let op de inbouwrichting van de pomprotor. De neus ⑦ in het deksel van de pomprotor moet in de uitsparing ⑧ in de romp van de motor geplaatst worden. ▶ compactON 9000 / 12000 / 16000: Let er bij het monteren op dat de markeringen ⑩ op de rotor en op de motorbehuizing over elkaar liggen.

7. Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De pomp loopt niet	Er is geen netspanning	► Controleer de net-spanning► Controleer de stroomkabel/-aansluiting.
Pomp schakelt uit De pomp heeft een elektronische inrichting voor de rotatiebesturing en de bewaking van de voor-waarden voor het functioneren. Bij watergebrek of een blokkade van de pomp detecteert de elektronica het probleem en wordt de pomp gestopt. Na 10 herstartpogingen binnen een minuut wordt de pomp volledig uitgeschakeld.		1. Trek de stekker uit het stopcontact.2. Hef de oorzaak van het probleem op.3. Steek de stekker weer in het stopcontact.
De pomp pompt niet	De stekker is niet ingestoken	► Steek de stekker in het stopcontact
	Pomprotor is geblokkeerd ► Reinig de pomp.
	De thermische veiligheidsschakelaar is geactiveerd	1. Trek de stekker uit het stopcontact en laat de pomp afkoelen.2. Steek de stekker na ca. 1 uur weer in het stopcontact.
De pomp pompt niet voldoende	Filterkorf is vervuild ► Reinig de filterkorf

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Afdanking, als afval afvoeren en verwerken

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden afgevoerd. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.
