HASZNÁLATI ÚTMUTATÓ compactON 9000 EHEIM

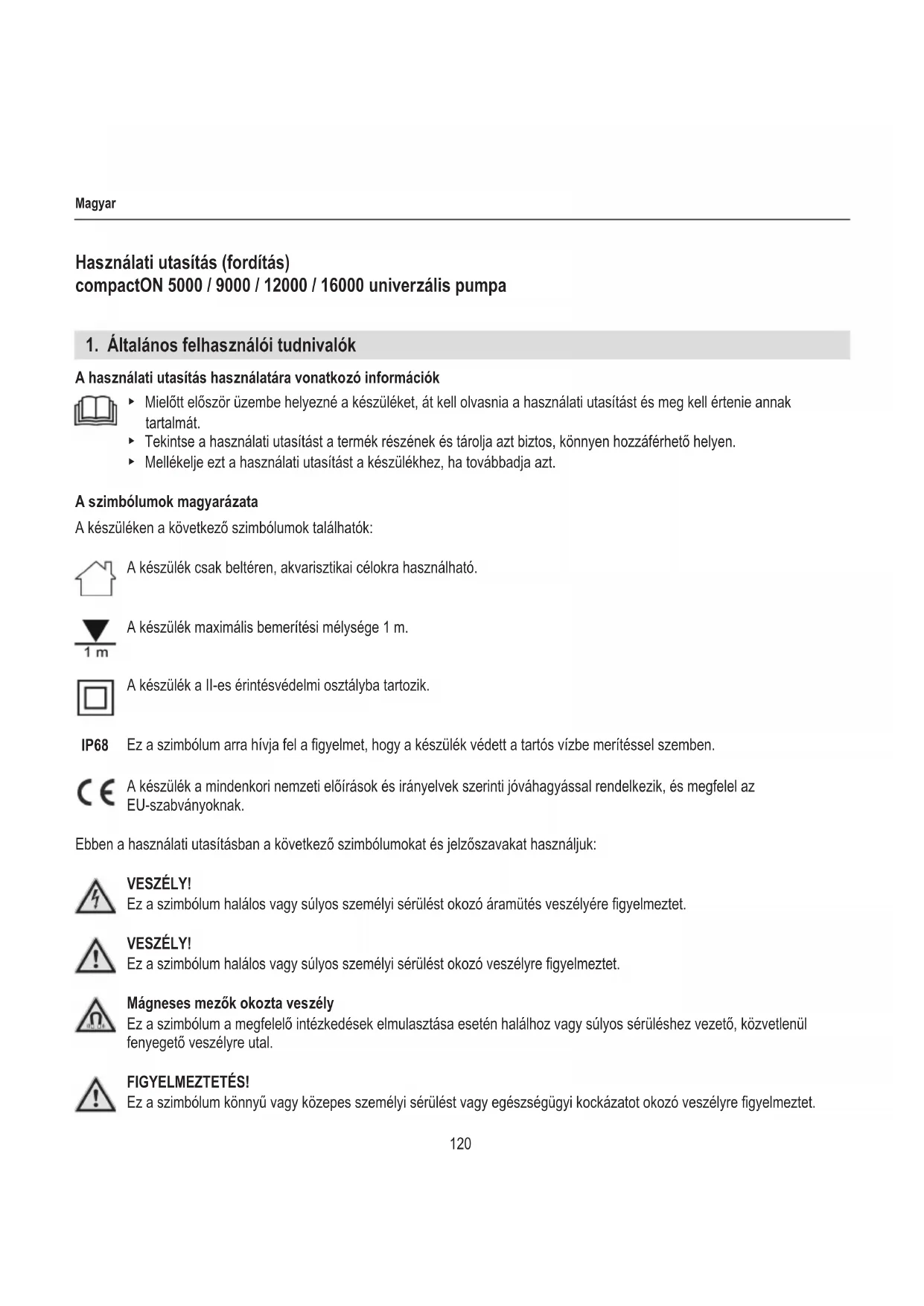

Használati utasítás (fordítás)

compactON 5000 / 9000 / 12000 / 16000 univerzális pumpa

1. Általános felhasználói tudnivalók

A használati utasítás használatára vonatkozó információk

Mielőtt először üzembe helyezné a készüléket, át kell olvasnia a használati utasítást és meg kell értenie annak tartalmát.
Tekintse a használati utasítást a termék részének és tárolja azt biztos, könnyen hozzáférhető helyen.
▶ Mellékelje ezt a használati utasítást a készülékhez, ha továbbadja azt.

A szimbólumok magyarázata

A készüléken a következő szimbólumok találhatók:

A készülék csak beltéren, akvarisztikai célokra használható.

A készülék maximális bemerítési mélysége 1 m.

A készülék a II-es érintésvédelmi osztályba tartozik.

IP68 Ez a szimbólum arra hívja fel a figyelmet, hogy a készülék védett a tartós vízbe merítéssel szemben.

A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással rendelkezik, és megfelel az EU-szabványoknak.

Ebben a használati utasításban a következő szimbólumokat és jelzőszavakat használjuk:

VESZÉLY!

Ez a szimbólum halálos vagy súlyos személyi sérülést okozó áramütés veszélyére figyelmeztet.

VESZÉLY!

Ez a szimbólum halálos vagy súlyos személyi sérülést okozó veszélyre figyelmeztet.

Mágneses mezők okozta veszély

Ez a szimbólum a megfelelő intézkedések elmulasztása esetén halálhoz vagy súlyos sérüléshez vezető, közvetlenül fenyegető veszélyre utal.

FIGYELMEZTETÉS!

Ez a szimbólum könnyű vagy közepes személyi sérülést vagy egészségügyi kockázatot okozó veszélyre figyelmeztet.

VIGYÁZAT!

Ez a szimbólum anyagi kár veszélyére figyelmeztet.

Hasznos információkat és ötleteket tartalmazó tudnivaló.

Egyezményes ábrázolás

☒A Hivatkozás ábrára, itt az „A” ábrára

Felszólítás cselekvésre.

2. Alkalmazási terület

A készülék és a készletben található tartozékok magáncélú használatra valók és kizárólag az alábbiak szerint használhatók:

• akvarisztikai célokra
• épületen belül
• a müszaki adatok betartásával

A készülékre a következő korlátozások érvényesek:

• kisipari vagy ipari célokra nem használható
• nem szállíthatók maró hatású, gyúlékony, agresszív vagy robbanékony anyagok, élelmiszerek, valamint ivóvíz
  · a vízhőmérséklet nem haladhatja meg a 35 °C-ot
• soha ne üzemeltesse vízátfolyás nélkül

3. Biztonsági tudnivalók

A készülék veszélyt jelenthet személyekre és anyagi javakra nézve, amennyiben szakszerűtlenül, ill. nem rendeltetésszerűen használják azt vagy ha figyelmen kívül hagyják a biztonsági tudnivalókat.

Az Ön biztonsága érdekében

- Ezt a készüléket nem használhatják olyan személyek (beleértve gyermekeket is), akik korlátozott testi, érzékszervi vagy szellemi képességekkel rendelkeznek, illetve nincs megfelelő tapasztalatuk és tudásuk hacsak nem állnak az illető biztonságáért felelős személy felügyelete alatt, illetve nem kapnak attól utasí-

tásokat a készülék használatára vonatkozóan. Gyermekek csak felügyelet alatt használhatják a készüléket, hogy semmiképpen ne játszhassanak azzal.

• Csak az európai piacokhoz:
  Ezt a készüléket 8 évesnél fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy mentális képességekkel rendelkező személyek, illetve tapasztalattal és/vagy ismeretekkel nem rendelkező személyek csak akkor használhatják, ha ehhez felügyeletet biztosítanak számukra, illetve ha betanították őket a készülék biztonságos használatára, és megismerték a készülékkel kapcsolatos veszélyeket is. Gyermekek nem játszhatnak a készülékkel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik, kivéve, ha felügyeletet biztosítanak a számukra.
• Használat előtt szemrevételezéssel ellenőrizze a készülék épségét, különös tekintettel a hálózati csatlakozókábelre és a csatlakozódugóra.
• Javítást kizárólag EHEIM szerviz végezhet.
• A készülék hálózati csatlakozókábele nem cserélhető. A kábel sérülése esetén a készüléket ki kell cserélni.
• Csak a jelen útmutatóban leírt munkákat végezze el.
• A készülékhez kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

- A készüléket legfeljebb 30 mA névleges hibaáramú hibaáram-védőkapcsolóval (Fl-relé) szabad biztosítani. Kérdések vagy problémák esetén forduljon villamos szakemberhez.

- Vízszivárgás esetén, ill. ha kiold a hibaáram-védőkapcsoló, az akváriumban található összes készüléket azonnal válassza le az elektromos hálózatról.

- Alapszabály, hogy alkatrészek be- vagy kiszerelését, ill. a tisztítási és karbantar-tási munkákat megelőzően válassza le az akváriumban található összes készü-léket az elektromos hálózatról, ha nem használja azokat.

• A csatlakozóaljzatot és a hálózati csatlakozódugót óvja a nedves-ségtől. A hálózati csatlakozókábelen feltétlenül képezzen cseppen-tőhurkot. Ez megakadályozza, hogy a kábelen esetleg végigfolyó víz a csatlakozóaljzatba kerüljön és ezáltal rövidzárlatot okozzon.
• A készülék villamossági adatainak egyezniük kell az elektromos hálózat adataival. Az adatok megtalálhatók a típustáblán, a csomagoláson vagy ebben az útmutatóban.

- A készülékben erős mágneses mezővel rendelkező mágnes található, ami ha-tással lehet a szívritmus-szabályozókra és a beültetett defibrillátorokra (ICD). Az implantátum és a mágnes között tartson legalább 30 cm távolságot.

4. Üzembe helyezés

A tömlő csatlakoztatása

1. Fűrész segítségével vágja le a csatlakozóidomot a tömlő átmérőjére (☒A/B).
2. Csavarja fel a csatlakozóidomot a pumpára.
3. Kösse össze a tömlöt a csatlakozóidommal.

i

Azt ajánljuk, hogy a csövet rögzítse tömlőbilinccsel.

A rögzítőlap felszerelése

1. Csavarja be a tapadókorongokat a rögzítőlap nyílásaiba (☒C).
2. Tolja be a rögzítőlapot bekattanásig a motortest alján található megvezetésbe (☒D).

i

A rögzítőlap leszereléséhez meg kell nyomni a kioldókart①.

A külső használatra szánt beömlőcsonk felszerelése

i

A pumpa használható az akváriumon belül vagy kívül is. A csatlakozóidom ② lehetővé teszi pl. egy tömlő csatlakoztatását.

1. Fűrész segítségével vágja le a beömlőcsonkot a tömlő átmérőjére (☒A/B).
2. Csavarja be a beömlőcsonkot a pumpa házába (☒E/F).
3. Kösse össze a tömlöt a beömlőcsonkkal.

i

Azt ajánljuk, hogy a csövet rögzítse tömlőbilinccsel.

A szűrőkosarak felszerelése compactON 5000 esetén

1. Helyezze a kívánt szűrőkosarat③, ill. ④ a pumpa házára (☒E).

A szűrőkosarak felszerelése compactON 9000 / 12000 esetén

1. Helyezze a szürökosarat ④ a csatlakozóidomra (☒F).

5. Kezelés

VIGYÁZAT! Anyagi kár.

A pumpát nem szabad szárazon járatni.

A pumpa be-/kikapcsolása

1. Akváriumon belül: Rögzítse a készüléket a víztükör alatt a fenékhez vagy az akvárium belső falára (☒G). Ügyeljen a maximális bemerítési mélységre (lásd a műszaki adatoknál).
   Akváriumon kívül: Rögzítse a készüléket egy stabil felületre az akváriumon kívül (☒H). A tapadókorongok rezgéscsil-lapítóként is szolgálnak.
2. Csatlakoztassa a hálózati csatlakozódugót a hálózati csatlakozóaljzatba. Figyelem: A pumpa azonnal beindul!
3. A kikapcsoláshoz húzza ki a hálózati csatlakozódugót a csatlakozóaljzatból.

6. Karbantartás

VESZÉLY! Áramütés!

- Alapszabály, hogy a karbantartási munkák előtt minden készüléket le kell választani az elektromos hálózatról.

VIGYÁZAT! Anyagi kár.

▶ A tisztításhoz ne használjon kemény tárgyakat vagy maró hatású tisztítószert.
A készülék komponensei nem tisztíthatók mosogatógépben! Ne tisztítsa a készüléket, ill. annak részeit mosogatógépben.

A következő fejezetek az optimális és zavarmentes üzemeltetéshez szükséges karbantartási munkákat ismertetik. A rendszeres karbantartás meghosszabbítja a készülék élettartamát és hosszú időn át biztosítja annak működését.

A szűrőkosár tisztítása

1. Vegye ki a pumpát az akváriumból.
2. Húzza le a szűrőkosarat a pumpa házáról, ill. a csatlakozóidomról.
3. Folyó víz alatt tisztítsa meg a szűrőt.
4. Fordított sorrendben szerelje ismét fel a szűrőkosarat.

A pumpa tisztítása

1. Vegye ki a pumpát az akváriumból.
2. Lazítsa meg és távolítsa el a rögzítőcsavarokat ⑤ (☒I/J).
3. Előrefelé húzza le a motortestről a pumpa fedelét ⑥.
4. Húzza ki a pumpa kerekét a motortestböl (☒K/L).
5. Vegye le az O-gyürüt ⑨ a motorházról.
6. Folyó víz alatt tisztítson meg minden elemet.
7. Fordított sorrendben szerelje ismét össze a pumpát.

▶ compactON 5000: Ügyeljen a pumpa kerekének beszerelési helyzetére. A pumpa kerekének fedelén található bütyöknek ⑦ be kell illeszkednie a motortest kivágásába ⑧.
▶ compactON 9000 / 12000 / 16000: Összeszereléskor ügyeljen arra, hogy a jelölések ⑩ a pumpa kerekén és a motor-házon egymás fölött legyenek.

7. Az üzemzavarok elhárítása

VESZÉLY! Áramütés!

- Az üzemzavarok elháritása előtt húzza ki a hálózati csatlakozódugót.

Üzemzavar Lehetséges ok Elhárítás

Nem indul el a pumpa	Nincs hálózati feszültség	► Ellenőrizze a hálózati feszültséget► Ellenőrizze a betápláló vezetéket
A pumpa kikapcsol A pumpán egy elektronikus berendezés végzi a vezérlést és a működési feltételek ellenőrzését. Vízhiány vagy a pumpa megakadása esetén az elektronika észleli a problémát és leállítja a pumpát. Egy percen belül végzett 10 újraindítási kísérlet után a pumpa teljesen lekapcsol.	1. Húzza ki a hálózati csatlakozódugót.2. Háritsa el a probléma okát.3. Dugja be ismét a hálózati csatlakozódugót.
Nem szállít a pumpa	Nincs bedugva a hálózati csatlakozódugó	► Csatlakoztassa a hálózati csatlakozó-dugót a csatlakozóaljzatba
	Megakadt a pumpa kereke ► Tisztítsa meg a pumpát
	Aktiválódott a hőkapcsoló 1. Húzza ki a hálózati csatlakozódugót, és hagyja lehülni a pumpát.2. Kb. egy óra után ismét dugja be a hálóza-ti csatlakozódugót.
A pumpa nem szállít eleget	Elszennyeződött a szűrőkosár	► Tisztítsa meg a szűrőkosarat

Egyéb üzemzavar esetén, kérjük, forduljon az EHEIM szervizéhez.

8. Üzemen kívül helyezés és ártalmatlanítás

Tárolás

1. Vegye ki a készüléket az akváriumból.
2. Tisztítsa meg a készüléket.
3. A készüléket fagymentes helyen tárolja.

Ártalmatlanítás

A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikus készülékek Európai Közösségen belüli ártalmatlanítására vonatkozóan:

Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kommunális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újrahasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártalmatlanítsa és adja le azokat újrahasznosításra.

1. Müszaki adatok

compactON 5000 9000 12000 16000
Típus 1032 1033 1034 1035
Névleges teljesítmény 70 W 80 W 110 W 160 W
Szállítási teljesítmény 5000 l/h 9000 l/h 12000 l/h 15500 l/h
Szállítási magasság max. 3,60 m 3,70 m 4,20 m 4,50 m
Bemerítési mélység max.	1 m
Méretek (H × Sz × M)	142 × 92 × 154 mm	175 × 110 × 185 mm		180 × 110 × 185 mm
Kábelhossz	2 m
Vízcsatlakozók	∅ 25 mm / ∅ 32 mm	∅ 25 mm / ∅ 32 mm / ∅ 38 mm
Vízhőmérséklet	4°C – 35 °C
Hálózati feszültség/frekvencia	220 – 240 V / 50 Hz

10. Pótalkatrészek

Lásd a 3. oldalon.
