BRUKSANVISNING compactON 9000 EHEIM

1. Sæt strømstikket i stikkontakten. Obs: Pumpen starter med det samme!

2. Tag stikket ud af stikkontakten for at slukke.

6. Vedligeholdelse

- Afbryd principielt alle apparater fra strømnettet før vedligeholdelse.

FORSIGTIG! Materielle skader.

Montera filterkorgar på compactON 5000

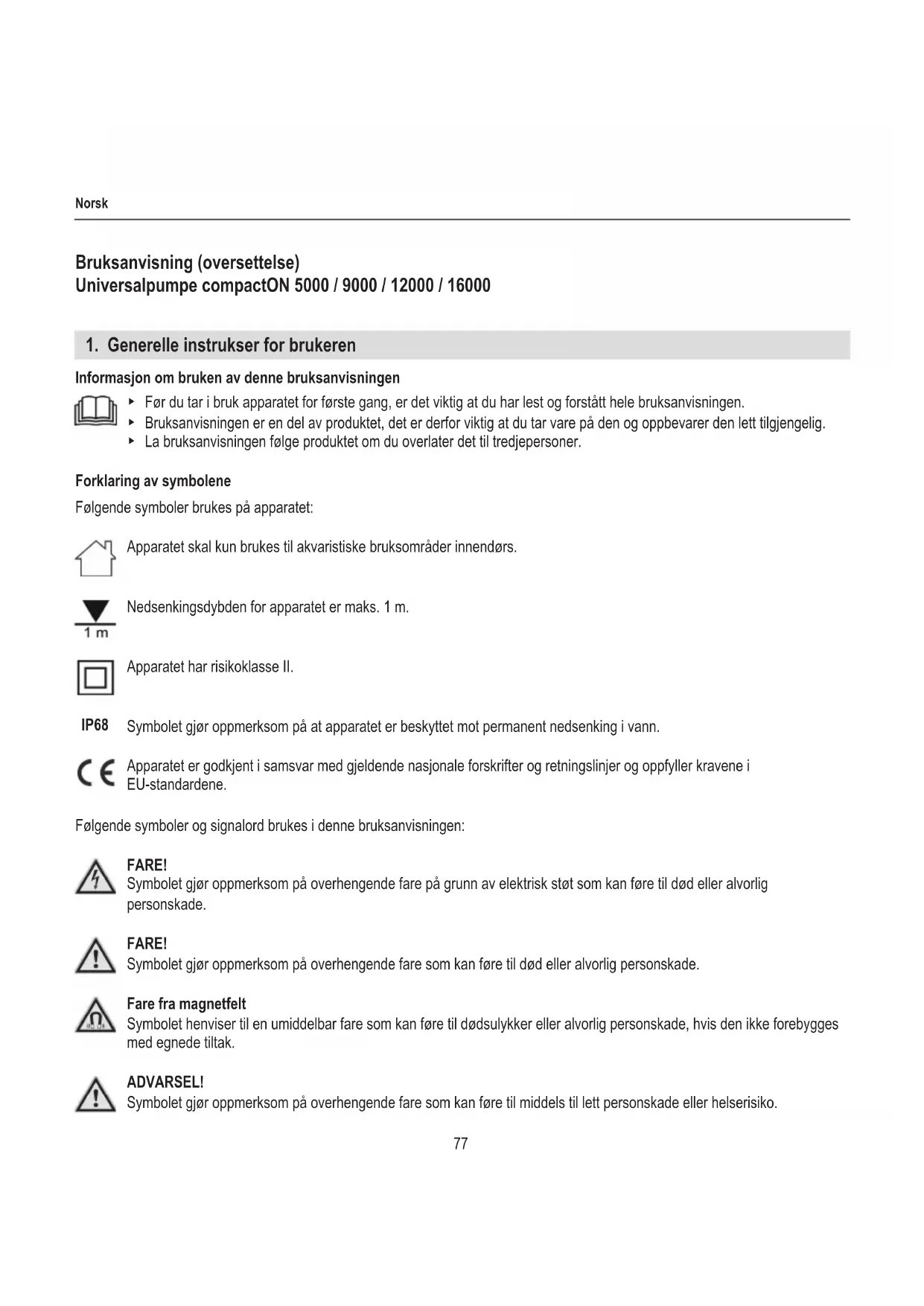

1. Generelle instrukser for brukeren

Informasjon om bruken av denne bruksanvisningen

Før du tar i bruk apparatet for første gang, er det viktig at du har lest og forstått hele bruksanvisningen.
Bruksanvisningen er en del av produktet, det er derfor viktig at du tar vare på den og oppbevarer den lett tilgjengelig.
La bruksanvisningen følge produktet om du overlater det til tredjepersoner.

Forklaring av symbolene

Følgende symboler brukes på apparatet:

Apparatet skal kun brukes til akvaristiske bruksområder innendørs.

Nedsenkingsdybden for apparatet er maks. 1 m.

Symbolet gjør oppmerksom på at apparatet er beskyttet mot permanent nedsenking i vann.

Apparatet er godkjent i samsvar med gjeldende nasjonale forskrifter og retningslinjer og oppfyller kravene i EU-standardene.

Følgende symboler og signalord brukes i denne bruksanvisningen:

FARE!

Symbolet gjør oppmerksom på overhengende fare på grunn av elektrisk støt som kan føre til død eller alvorlig personskade.

FARE!

Symbolet gjør oppmerksom på overhengende fare som kan føre til død eller alvorlig personskade.

Fare fra magnetfelt

Symbolet gjør oppmerksom på overhengende fare som kan føre til middels til lett personskade eller helserisiko.

FORSIKTIG!

Symbolet gjør oppmerksom på fare for materielle skader.

Merknad med nyttig informasjon og råd.

Konvensjon for visning

Du blir oppfordret til å utføre en handling.

2. Bruksområde

Apparatet og alle deler som er inkludert i leveransen er kun tenkt til privat bruk, og skal utelukkende brukes til:

· til akvaristiske formål
· innendørs
- i samsvar med de tekniske data

Følgende begrensninger gjelder for apparatet:

• skal ikke brukes til kommersielle eller industrielle formål
  det er ikke tillatt å pumpe etsende, lett brennbare, aggressive eller eksplosive stoffer, næringsmidler eller drikkevann
• Vanntemperaturen må ikke overskride 35 °C
• skal aldri brukes uten gjennomstrømming av vann

3. Sikkerhetsmerknader

Dette apparatet kan utgjøre farer for personer og eiendeler, hvis apparatet brukes ikke brukes tilsvarende tiltenkt bruk, eller hvis sikkerhetsmerknadene ikke følges.

Av hensyn til din sikkerhet

- Dette apparatet er ikke beregnet på å brukes av personer (herunder også barn) med reduserte fysiske, sensoriske eller mentale evner, eller med manglende erfaring og kunnskaper, med mindre bruken skjer under tilsyn, eller dersom personene er blitt instruert i bruken av apparatet av en person som er ansvarlig for sikkerheten. Barn bør holdes under tilsyn, for å sikre at de ikke leker med apparatet.

- Kun for det europeiske markedet:

Dette apparatet kan brukes av barn over 8 år og av personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og/eller kunnskaper, forutsatt at de blir overvåket eller instruert i sikker bruk av apparatet, og forutsatt at de har forstått risikoene som er forbundet med det. Barn må ikke leke med apparatet. Rengjøring og bruk/vedlikehold får ikke gjennomføres av barn, unntatt hvis de er under oppsyn.

- Utfør en visuell kontroll før bruk, slik at du er sikker på at apparatet, særlig strømkabelen og støpslet, er uten skader.

- Reparasjoner skal kun utføres av EHEIM service.

- Du må bare utføre arbeider som er beskrevet i denne bruksanvisningen.

- Bruk kun originale reservedeler og tilbehør.

- Koble umiddelbart alle apparatene i akvariet fra strømnettet ved vannlekkasje eller hvis jordfeilbryteren utløses.

- Du må prinsipielt koble alle apparatene i akvariet fra strømnettet når de ikke er i bruk, før du monterer eller demonterer deler og før alle arbeider med rengjøring og vedlikehold.

- Stikkontakt og støpsel må ikke utsettes for fuktighet og væte. Det er tvingende nødvendig å danne en "dryppsløyfe" med strømkabelen. Dette hindrer at vann som ev. renner langs kabelen, kommer fram til stikkontakten og dermed forårsaker kortslutning.

- Apparatets tekniske data må stemme overens med strømnettets data. Du finner disse data på merkeplaten, emballasjen eller i denne bruksanvisningen.

- Apparatet er utstyrt med en magnet som har et sterkt magnetfelt. Dette kan påvirke pacemakere og implanterte defibrillatorer (ICD). Hold minst 30 cm avstand mellom implantatet og magneten.

4. Komme i gang

Tilkobling av slangen

Montering av festeplate

1. Skru sugerne inn i åpningene i festeplaten (☒C).
2. Skyv festeplaten inn i føringene på undersiden av motorenheten til den går i inngrep (☒D).

For å demontere festeplaten må du trykke inn utløserarmen ①.

Montering av innløpsstuss for ekstern bruk

Pumpen kan brukes inne i og utenfor akvariet. Forbindelsesstykket ② gjør det f.eks. mulig å koble til en slange.

1. Forkort innløpsstussen til slangens diameter med en sag (☒A/B).
2. Skru innløpsstussen inn i pumpehuset (☒E/F).
3. Koble slangen til innløpsstussen.

Vi anbefaler å feste slangen med slangeklemme.

Montering av filterkurver compactON 5000

1. Stikk ønsket filterkurv ③ eller ④ inn på pumpehuset (☒E).

Montering av filterkurver compactON 9000 / 12000 / 16000

1. Stikk filterkurven ④ inn på forbindelsesstykket (☒F).

5. Betjening

FORSIKTIG! Materielle skader.

Utenfor akvariet: Fest apparatet på et stabilt underlag utenfor akvariet (☒H). Sugerne fungerer som vibrasjonsdempere.

1. Sett støpslet inn i stikkontakten. OBS: Pumpen starter øyeblikkelig!

2. Trekk støpslet ut av stikkontakten for å slå pumpen av.

6. Vedlikehold

FARE! Elektrisk støt!

Alle apparatet skal prinsipielt kobles fra strømnettet før det utføres vedlikeholdsarbeider.

FORSIKTIG! Materielle skader.

- Ikke bruk harde gjenstander eller aggressive rengjøringsmidler til rengjøringen.

- Apparatets komponenter er ikke egnet for oppvaskmaskin! Du må ikke rengjøre apparatet eller apparatets deler i oppvaskmaskin.

I de følgende avsnittene beskrives vedlikeholdsarbeider som er nødvendige for optimal og feilfri bruk. Regelmessig vedlikehold forlenger levetiden og sikrer funksjonen til apparatet i lang tid.

Rengjøring av filterkurv

1. Ta pumpen ut av akvariet.
2. Trekk filterkurven av pumpehuset eller forbindelsesstykket.
3. Rengjør filteret under rennende vann.
4. Sett sammen filterkurven igjen i motsatt rekkefølge.

Rengjøring av pumpen

1. Ta pumpen ut av akvariet.
2. Løsne og fjern festeskruene ⑤ (☒I/J).
3. Trekk pumpedekslet ⑥ av motorenheten mot forsiden.
4. Trekk pumpehjulet av motorenheten (☒K/L).
5. Ta O-ringen ⑨ av motorhuset.
6. Rengjør alle komponenter under rennende vann.
7. Monter pumpen igjen i motsatt rekkefølge.

▶ compactON 5000: Pass på å montere pumpehjulet i rett retning. Tappen ⑦ i pumpehjulets deksel må gripe inn i utsparingen ⑧ i motorenheten.
▶ compactON 9000 / 12000 / 16000: Under monteringen må du påse at markeringene ⑩ på pumpehjulet og på motorhuset ligger overfor hverandre.

FARE! Elektrisk støt!

- Trekk alltid ut støpslet før utbedring av feil.

Feil Mulig årsak Tiltak

Pumpen starter ikke	Ingen nettspenning	► Kontroller nett-spenningen► Kontroller tilførselsledningen
Pumpen slås av Pumpen er utstyrt med en elektronisk innretningfor styring av rotasjonen og overvåking avfunksjonsbetingelsene. Ved vannmangel ellerblokkering av pumpen registrerer elektronikkenproblemet og stopper pumpen. Etter 10 forsøkpå ny start innen ett minutt kobles pumpenfullstendig ut.		1. Trekk ut støpslet.2. Utbedre årsaken til problemet.3. Sett støpslet inn igjen.
Pumpen pumper ikke	Støpslet er ikke satt i	► Sett støpslet inn i stikkontakten
	Pumpehjulet er blokkert ► Rengjør pumpen
	Termisk vernebryter er aktivert. 1. Trekk ut støpslet og la pumpen bli kald.2. Plugg støpslet i igjen etter ca. en time.
Pumpen pumper ikketilstrekkelig	Filterkurven er tilsmusset ► Rengjør filterkurven.

Ta kontakt med EHEIM-kundeservice ved andre feil.

8. Ta apparatet ut av drift og kassere det

Lagring

1. Ta apparatet ut av akvariet.
2. Rengjør apparatet.
3. Lagre det på et frostfritt sted.

Kassering

Overhold gjeldende lovfestede forskrifter når du skal sende apparatet inn til avfallsbehandling. Informasjon om avfallsbehandling av elektrisk og elektronisk utstyr i Det europeiske fellesskap:

Innenfor Det europeiske fellesskap regulerer nasjonale forskrifter på grunnlag av EU-direktiv 2012/19/EC og utbrukt elektrisk og elektronisk utstyr (WEEE) hvordan elektrisk drevne apparater skal avfallsbehandles. I henhold til dette er det ikke lenger tillatt å kaste apparatet i kommunalt avfall eller husholdningsavfall. Apparatet kan returneres gratis ved kommunale avfallmottak. Produktemballasjen består av materialer som kan gjenvinnes. Kast dem på miljøvennlig måte og tilbakefør dem til gjenbruksstasjonen.

9. Tekniske data

compactON 5000 9000 12000 16000
Type 1032 1033 1034 1035
Nominell effekt 70 W 80 W 110 W 160 W
Matemengde 5000 l/t 9000 l/t 12000 l/t 15500 l/h
Matehøyde, maks.	3,60 m	3,70 m	4,20 m	4,50 m
Nedsenkingsdybde, maks.	1 m
Utvendige mål (L×B×H)	142×92×154 mm	175×110×185 mm		180×110×185 mm
Kabellengde	2 m
Vannkoblinger	∅25 mm / ∅32 mm	∅25 mm / ∅32 mm / ∅38 mm
Væsketemperatur	4°C - 35°C
Nettspenning/frekvens	220 - 240 V / 50 Hz

10. Reservedeler

Se side 3.
