compactON 9000 - čerpadlo EHEIM - Bezplatný návod k obsluze

Značka	Eheim
Model	compactON 9000
Kategorie	Čerpadlo
Typ	1033
Jmenovitý výkon	80 W
Maximální průtok	9000 l/h
Maximální dopravní výška	3,70 m
Maximální hloubka ponoření	1 m
Rozměry (D x Š x V)	175 × 110 × 185 mm
Délka kabelu	2 m
Přípojky vody	∅25 mm / ∅32 mm / ∅38 mm
Teplota vody	4 °C – 35 °C
Napětí / Frekvence	220 – 240 V / 50 Hz
Třída ochrany	II (IP68)
Oblast použití	Akvaristika, interiér
Uvedení do provozu	Připojení hadice, montáž přísavek, zapnutí
Údržba	Čištění filtračního koše a čerpadla pod tekoucí vodou
Bezpečnost	Ochrana proti svodovým proudům (30 mA), automatické zastavení při zablokování nebo nedostatku vody
Náhradní díly	K dispozici u servisu EHEIM
Záruka	V souladu s národními předpisy

Často kladené otázky - compactON 9000 EHEIM

Jak nainstalovat čerpadlo compactON 9000 do mého akvária?

Čerpadlo můžete umístit dovnitř nebo vně akvária. Uvnitř jej umístěte pod hladinu vody na dno nebo stěnu pomocí přísavek (max. hloubka 1 m). Venku jej upevněte na stabilní povrch. Připojte hadici k vhodné přípojce (∅25/32/38 mm) po odříznutí přípojky na správnou velikost.

Co dělat, když čerpadlo nefunguje?

Nejprve zkontrolujte, zda je zástrčka správně zapojena a zda je přítomno napětí. Pokud čerpadlo stále nefunguje, může být zablokováno nebo mohlo aktivovat tepelnou ochranu. Odpojte čerpadlo, vyčistěte jej a počkejte asi hodinu, než jej znovu zapojíte.

Jak vyčistit filtrační koš?

Vyjměte čerpadlo z vody, odstraňte filtrační koš z tělesa nebo přípojky a vyčistěte jej pod tekoucí vodou. Složte zpět v opačném pořadí. Nepoužívejte agresivní prostředky ani myčku nádobí.

Může čerpadlo pracovat nasucho?

Ne, čerpadlo nikdy nesmí pracovat nasucho. Je vybaveno elektronickým zařízením, které detekuje nedostatek vody a po několika pokusech automaticky zastaví čerpadlo. V případě zastavení odpojte čerpadlo, odstraňte příčinu (nedostatek vody) a znovu jej zapojte.

Jaká je maximální hloubka ponoření?

Maximální hloubka ponoření je 1 metr. Nikdy neponořujte čerpadlo nad tuto hranici.

Jak vyměnit napájecí kabel?

Napájecí kabel tohoto zařízení nelze vyměnit. V případě poškození kabelu musí být zařízení vyřazeno a nahrazeno novým.

Jaké typy hadic mohu použít?

Čerpadlo je dodáváno s nastavitelnými přípojkami. Můžete použít hadice o průměru 25 mm, 32 mm nebo 38 mm. Přípojku odřízněte na požadovanou velikost pomocí pily.

Je čerpadlo vhodné pro mořskou vodu?

Návod se konkrétně nezmiňuje o mořské vodě, ale je určen pro akvaristické použití. Pro mořskou vodu se ujistěte, že jsou materiály kompatibilní. V případě pochybností kontaktujte servis EHEIM.

Jak demontovat čerpadlo pro důkladné čištění?

Vždy odpojte čerpadlo. Vyjměte jej z akvária. Povolte upevňovací šrouby, vytáhněte kryt čerpadla dopředu, poté vyjměte oběžné kolo a O-kroužek. Všechny součásti vyčistěte pod tekoucí vodou a složte zpět s vyrovnáním značek.

Co dělat v případě neobvyklého hluku nebo vibrací?

Zkontrolujte, zda je čerpadlo správně upevněno a zda přísavky tlumí vibrace. Vyčistěte filtrační koš a oběžné kolo. Pokud hluk přetrvává, čerpadlo může být znečištěné nebo poškozené. Kontaktujte servis EHEIM.

NÁVOD K OBSLUZE compactON 9000 EHEIM

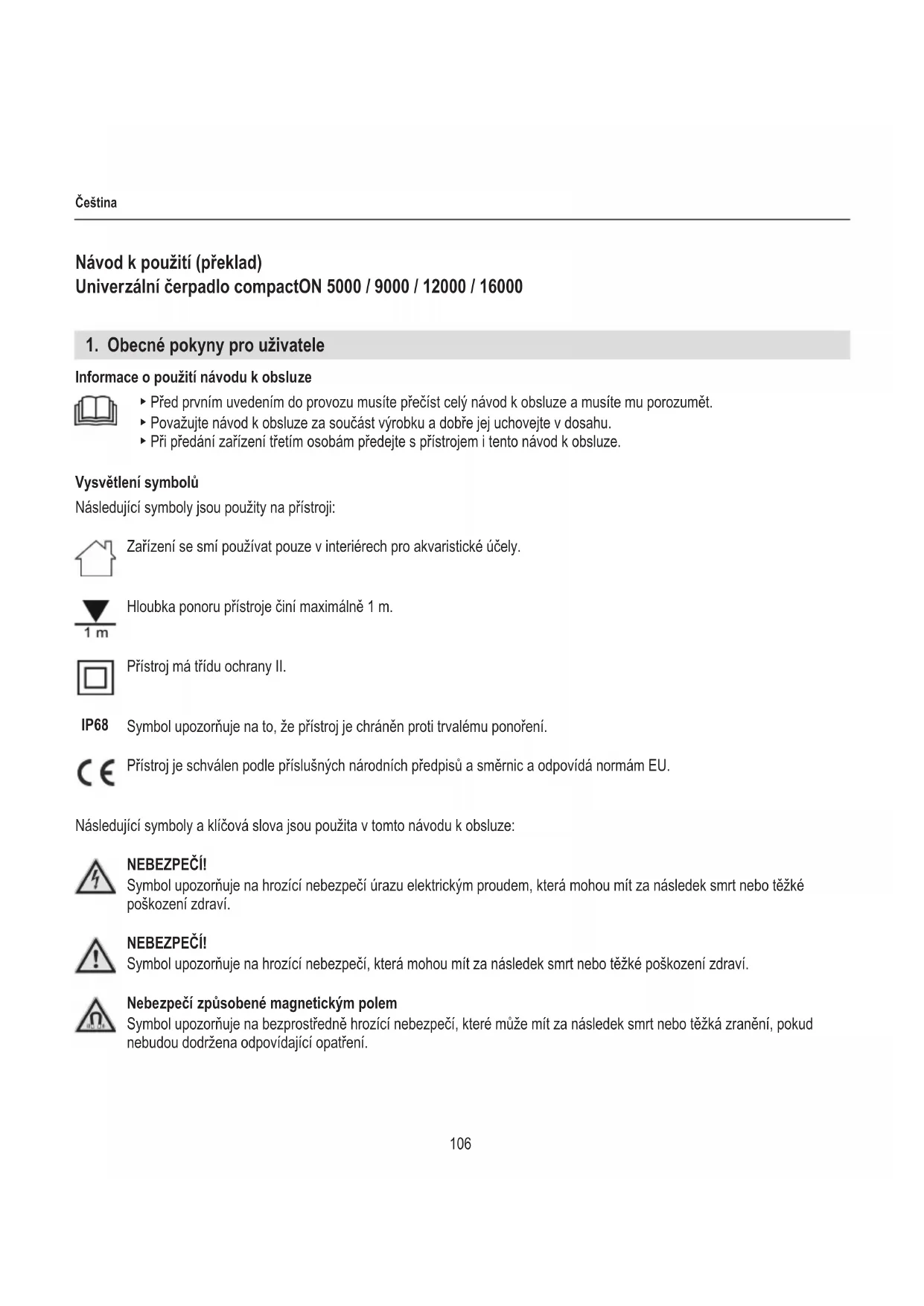

Návod k použití (překlad)

Univerzální čerpadlo compactON 5000 / 9000 / 12000 / 16000

1. Obecné pokyny pro uživatele

Informace o použití návodu k obsluze

▶ Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět. ▶ Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu. - Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze.

Vysvětlení symbolů

Následující symboly jsou použity na přístroji:

Zařízení se smí používat pouze v interiérech pro akvaristické účely.

Hloubka ponoru přístroje činí maximálně 1 m.

Přístroj má třídu ochrany II.

IP68

Symbol upozorňuje na to, že přístroj je chráněn proti trvalému ponoření.

Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU.

Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze:

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí úrazu elektrickým proudem, která mohou mít za následek smrt nebo těžké poškození zdraví.

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek smrt nebo těžké poškození zdraví.

Nebezpečí způsobené magnetickým polem

Symbol upozorňuje na bezprostředně hrozící nebezpečí, které může mít za následek smrt nebo těžká zranění, pokud nebudou dodržena odpovídající opatření.

VAROVÁNÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek středně těžké až lehké poškození zdraví nebo ohrožení zdraví.

POZOR!

Symbol upozorňuje na nebezpečí věcných škod.

Pokyn s užitečnými informacemi a tipy.

Konvence zobrazení

☒A Odkaz na vyobrazení, zde odkaz na vyobrazení A

Výzva k provedení činnosti.

2. Oblast použití

Přístroj a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně:

· pro akvaristické účely • v interiérech - při dodržení technických údajů

Pro přístroj platí následující omezení:

· nepoužívejte jej pro komerční nebo průmyslové účely; nesmí se transportovat leptavé, lehce zápalné, agresivní nebo výbušné látky, potraviny a pitná voda; - teplota vody nesmí překročit 35°C; - nikdy jej nepoužívejte bez průtoku vody

3. Bezpečnostní pokyny

Pokud se přístroj používá neodborně, případně v rozporu s účelem použití, nebo jsou zanedbány bezpečnostní pokyny, může přístroj představovat riziko poškození života a zdraví i riziko věcných škod.

Pro Vaši bezpečnost

• Tento přístroj není určen osobám se sníženými tělesnými, senzorickými nebo duševními schopnostmi či nedostatečnými zkušenostmi a znalostmi (včetně dětí). Takové osoby smějí přístroj používat pouze pod dohledem nebo po obdržení instrukce o použití přístroje od osoby, která je odpovědná za jejich bezpečnost. Děti musejí být pod dohledem tak, aby si s přístrojem nehrály. · Jen pro evropské trhy:

Tento přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečí, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

• Před použitím proveďte vizuální kontrolu a ujistěte se, že přístroj, a zejména síťový kabel a zástrčka, nejsou poškozeny.
• Opravy smí provádět výhradně autorizovaný servis EHEIM.
• Síťový kabel tohoto přístroje není možné nahradit. Při poškození kabelu se přístroj musí vyřadit k likvidaci.
• Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití.
• Používejte pouze originální náhradní díly a příslušenství k přístroji.

Přístroj by měl být jištěn proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA. V případě dotazů nebo problémů se obraťte na kvalifikované elektrikáře.

• Při prosakování vody, příp. pokud reagují proudové chrániče, ihned odpojte všechny přístroje v akváriu od elektrické sítě.
• V zásadě odpojujte všechny přístroje v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi.
• Chraňte zásuvku a síťovou zástrčku před mokrem a vlhkostí. Vytvořte ze síťového kabelu smyčku na odkapávání. Ta zabraňuje, aby se voda, která by případně stékala po kabelu, dostala do zásuvky a způsobila zkrat.
• Elektrické údaje přístroje se musí shodovat s údaji elektrické sítě. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu.

- Přístroj je vybaven magnetem se silným magnetickým polem, který může ovlivnit kardiostimulátory nebo implantabilní defibrilátory (ICD). Dodržujte rozestup minimálně 30 cm mezi implantátem a magnetem.

4. Uvedení do provozu

Připojení hadičky

1. Zkraťte pilou propojovací kus na průměr Vaší hadičky (☒A/B).
2. Našroubujte propojovací kus na čerpadlo.
3. Připojte Vaši hadičku na propojovací kus.

i

Doporučujeme připevnit hadičku hadicovou svorkou.

Montáž upevňovací podložky

1. Otáčením připevněte přísavky do otvorů na upevňovací podložce (☒C).
2. Zasuňte upevňovací podložku do vodících drážek na spodní straně těla motoru až po zaklapnutí (☒D).

Pro demontáž upevňovací desky je nutné stisknout uvolňující páčku ①.

Montáž přívodního hrdla pro externí použití

Čerpadlo je možné používat v akváriu i mimo něj. Propojovací kus ② umožňuje např. připojení hadičky.

1. Zkraťte pilou přívodní hrdlo na průměr Vaší hadičky (☒A/B).
2. Našroubujte přívodní hrdlo do krytu čerpadla (☒E/F).
3. Připojte Vaši hadičku na přívodní hrdlo.

Doporučujeme připevnit hadičku hadicovou svorkou.

Montáž filtračních košíků compactON 5000

1. Zasuňte požadovaný filtrační košík③, příp. ④ do krytu čerpadla (☒E).

Montáž filtračních košíků compactON 9000/ 12000 / 16000

1. Zasuňte požadovaný filtrační košík④ na propojovací kus (☒F).

5. Obsluha

POZOR! Nebezpečí věcných škod.

Čerpadlo nesmí běžet nasucho.

Vypnutí/zapnutí čerpadla

1. V akváriu: Připevněte přístroj pod vodní hladinou na dno nebo na vnitřní stranu Vašeho akvária (☒G). Dbejte na dodržení maximální hloubky ponoru (viz technické údaje).

Mimo akvárium: Upevněte přístroj na stabilní povrch mimo Vaše akvárium (☒H). Přísavky slouží jako tlumiče chvění.

1. Sítovou zástrčku zasuňte do zásuvky. Pozor: Čerpadlo se ihned zapne!
2. Pro vypnutí vytáhněte sít'ovou zástrčku ze zásuvky.

6. Údržba

NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!

Zásadně odpojujte všechny prístroje pred údržbovými pracemi z elektrické sítě.

POZOR! Nebezpečí věcných škod.

K čištění nepoužívejte žádné tvrdé předměty nebo agresivní čisticí prostředky.

Části přístroje nejsou odolné pro myčky nádobí! Nečistěte přístroj, příp. části přístroje v myčce.

V následujících kapitolách jsou popsány údržbové práce, které jsou nutné pro optimální provoz bez poruch. Pravidelná údržba prodlužuje životnost výrobku a zajišťuje funkčnost přístroje na dlouhou dobu.

Čištění filtračního košíku

1. Vyjměte čerpadlo z akvária.
2. Vytáhněte filtrační košík z krytu čerpadla, příp. propojovacího kusu.
3. Vyčistěte filtr pod tekoucí vodou.
4. Filtrační košík znovu namontujte v opačném pořadí.

Čištění čerpadla

1. Vyjměte čerpadlo z akvária.
2. Uvolněte a odstraňte spojovací šrouby⑤ (☒I/J).
3. Stáhněte víko čerpadla⑥ dopředu z těla motoru.
4. Vytáhněte kolo čerpadla z těla motoru (☒K/L).
5. Vyjměte o-kroužek⑨ z krytu motoru.
6. Vyčistěte všechny součásti pod tekoucí vodou.
7. Čerpadlo znovu sestavte v opačném pořadí.

▶ compactON 5000: Dbejte na směr montáže kola čerpadla. Výstupek ⑦ v krytu kola čerpadla musí sahat do prohlubně ⑧ v těle motoru. ▶ compactON 9000 / 12000 / 16000: Při sestavování dbejte na to, aby se značky ⑩ na kole čerpadla a krytu motoru překrývaly.

7. Odstraňování poruch

NEBEZPEČÍ! Nebezpečí úrazu elektrickým proudem!

▶ Před odstraňováním poruchy vytáhněte zástrčku ze sítě.

Porucha Možná příčina Řešení

Čerpadlo nestartuje	Chybí sít'ové napětí	► Zkontrolujte sít'ovénapětí► Zkontrolujte přívod
Čerpadlo se vypne Čerpadlo má k dispozici elektronické zařizení prořízení rotace a sledování funkčních podmínek.Při nedostatku vody nebo blokádě čerpadla elektronika rozpozná problém a zastaví čerpadlo.Po 10 pokusech o restart v průběhu jedné minuty se čerpadlo zcela vypne.		1. Vytáhněte sít'ovou zástrčku.2. Odstraňte příčinu problému.3. Znovu zasuňte sít'ovou zástrčku.
Čerpadlo nečerpá	Sít'ová zástrčka není zasunuta	► Zastrčte zástrčku do sít'ového zdroje
	Kolo čerpadla je zablokováno ► Vyčistěte čerpadlo
	Je aktivován ochranný tepelný spínač 1. Vytáhněte sít'ovou zástrčku a nechte čerpadlo vychladnout.2. Přibližně po hodině znovu zasuňtesít'ovou zástrčku.
Čerpadlo nedostatečně čerpá	Filtrační košík je znečištěn ► Vyčistěte filtrační košík

Při jiných poruchách se prosím obrat'te na servis EHEIM.

8. Vyřazení z provozu a likvidace

Skladování

1. Vyjměte přístroj z akvária.
2. Přístroj vyčistěte
3. Uskladněte přístroj na nemrznoucím místě.

Likvidace

V případě likvidace přístroje dbejte na příslušná zákonná ustanovení. Informace o likvidaci elektrických a elektronických přístrojů v ES:

V rámci Evropského společenství se likvidace přístrojů s elektrickým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je.

1. Technické údaje

compactON 5000 9000 12000 16000
Typ 1032 1033 1034 1035
Jmenovitý výkon 70 W 80 W 110 W 160 W
Čerpané množství 5000 l/h 9000 l/h 12000 l/h	15500 l/h
Dopravní výška max.	3,60 m	3,70 m	4,20 m	4,50 m
Hloubka ponoru max.	1 m
Rozměry (d x š x v)	142 × 92 × 154 mm	175 × 110 × 185 mm		180 × 110 × 185 mm
Délka kabelu	2 m
Vodní přípojky	∅25 mm / ∅32 mm	∅25 mm / ∅32 mm / ∅38 mm
Teplota média	4°C – 35°C
Sít'ové napětí/frekvence	220 – 240 V / 50 Hz

10. Náhradní díly

Viz strana 3.

Návod na obsluhu (překlad)

univerzální čerpadlo compactON 5000 / 9000 / 12000 / 16000

Nebezpečí z magnetických polí

Symbol upozorňuje na nebezpečí věcných škod.

3. Bezpečnostní pokyny

1. Spojovací kus zkraťte pilkou na průměr vaší hadice (☒A/B).
2. Spojovací kus našroubujte na čerpadlo.
3. Vaši hadici spojte se spojovacím kusem.

Doporučujeme upevnit hadici hadicovou svorkou.

Pro demontáž upevňovací desky musíte stisknout odjišťovací páku ①.
