NÁVOD K OBSLUZE universal 3400 EHEIM

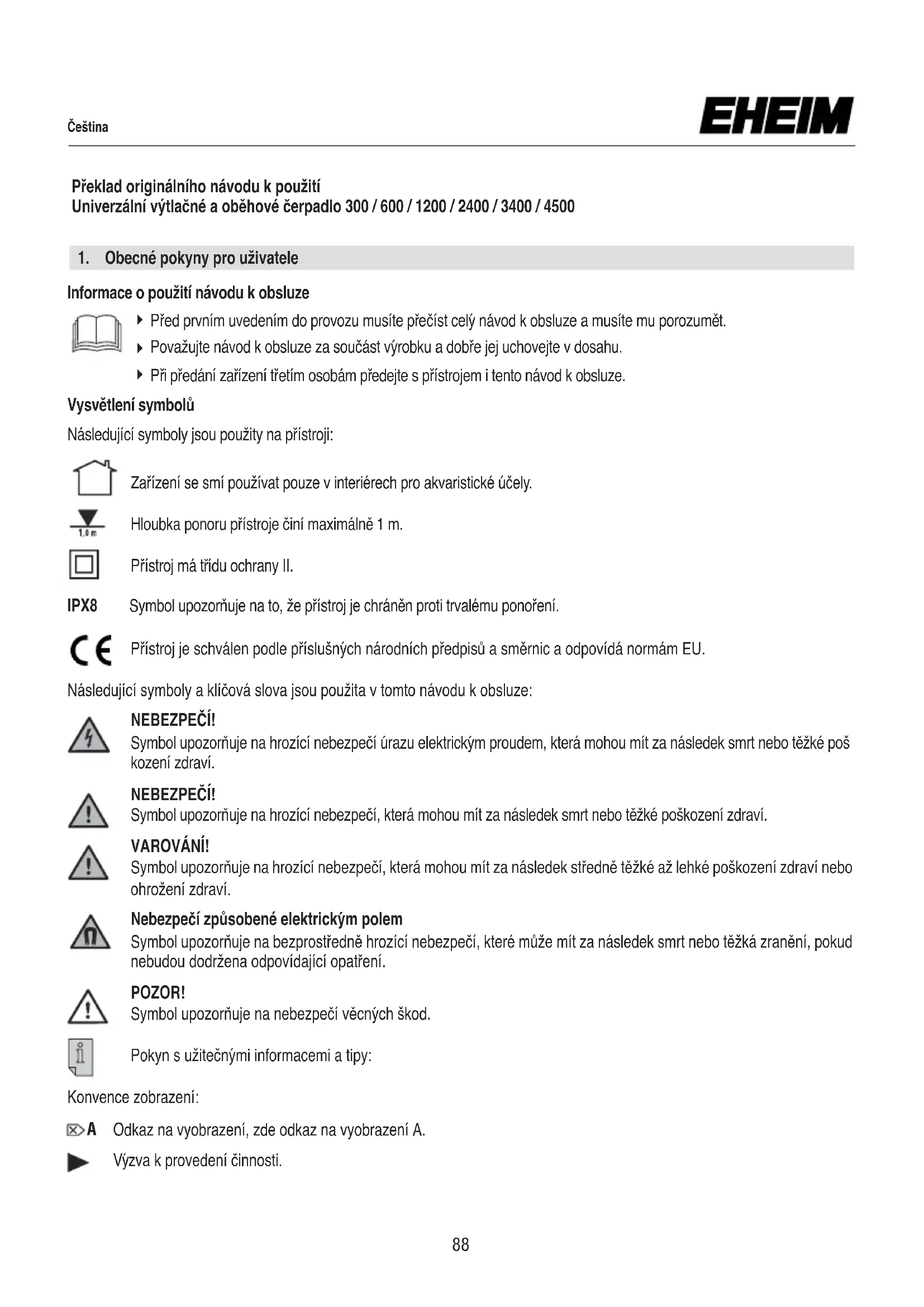

Překlad originániho námodu k použití

Univerzální vytlacné a oběhové Čerpadlo 300 / 600 / 1200 / 2400 / 3400 / 4500

1. ObecnéPokyny pro uživatele

Informace o použití navodu k obsluze

Préd prvním uvedením do provozu musité préčist celý námod k obsluze a musité mu porozumět.
Považujte námov k obsluze za součast výrobku a dobre jej uchovejte v dosahu.
Při prědáni zařizení třétím osobám prědejte s pristrojem i tento námov k obsluze.

Vysvětlení symbolú

Následujíci symboly jsou pouzity na prístroji:

Zařizení se smí používat pouze v interiérech pro akvaristické účely.

Hloubka ponoru pristroje cini maximalne 1 m.

Přistroj má tridu ochrany II.

IPX8 Symbol upozornuje na to, ze priistroj je chraneln proti trvalemu ponoireni.

Přistroj je schvalen podle príslušnych národnich predpisù a směrnica odpovídá normám EU.

Následujíci symboly a kličová slova jsou použita v tomto námodu k obsluze:

NEBEZPECI!

Symbol upozornuje na hrozici nebezpeci urazu elektrickym proudem, která mohou mit za následek smrt nebo tězké poskození zdraví.

NEBEZPECI!

Symbol upozorñuje na hrozći nebezpečić, která mohou mit za následek smrt nebo tězké poskození zdraví.

VAROVÁNÍ!

Symbol upozornuje na hrozćne nebezpeć, která mohou mít za následek středné těžké až lehké poškození zdraví nebo ohrožení zdraví.

Nebezpeci zpusobene elektrickym polem

Symbol upozornuje na bezprostredne hrozici nebezpeci, které mûze mít za následek smrt nebo tězká zraněni,Pokud nebudou dodržena opodvidajici opatřeni.

POZOR!

Symbol upozorñuje na nebezpeci včcnych skod.

Pokyn s užitečnými informacemi a tipy:

Konvence zobrazeni:

A Odkaz na vyobrazeni, zde odkaz na vyobrazeni A.

Vyzva k provedeni cinnosti.

2. Oblast použití

Přístroj a věchny Časti, které jsou současti dodání, jsou určeny pro s oukromé vyuzitá smí se použivat vyhradné:

pro akvarijní účely a v zahradnich jezírkách
pro cerpáná cirkulaci vody
pro provoz filtracnich systemu, vodnich prvku, vodopadu, potoku atd.
pro provzdušovánc a cirkulaci vody
- pri doprženi technickych udajú

Lze použít venku, vhodné pro venkovnípoužití (viz typové Číslo na typovém štítku):

EHEIM universal 300, typové cislo 1046019 až 1046209

EHEIM universal 600, typové cislo 1048019 až 1048209

EHEIM universal 1200, typové cislo 1250019 až 1250209

EHEIM universal 2400, typové cislo 1260010 až 1260200

EHEIM universal 3400, typové cislo 1262010 až 1262200

Pouze pro vnitn prostory, nenv hodne pro venkovn pouzit (viz typovc cislo na typovem stitku):

EHEIM universal 300, typové cislo 1046219 až 1046999
EHEIM universal 600, typové cislo 1048219 až 1048999
EHEIM universal 1200, typové cislo 1250219 až 1250999
EHEIM universal 2400, typové cislo 1260210 až 1260990
EHEIM universal 3400, typové cislo 1262210 až 1262990
EHEIM universal 4500, typové cislo 1264210 až 1264990

Pro pristroj plati nasledujici omezeni:

• nepoužívejte jej pro komerčné nebo prúmslové úcely
• teplota vody nesmi prekrocit 35^
• Neni určeno pro filtraci Žiravych, lehko hořlavych, agresivnich a vybusnych látek, potravin ani pitné vody.
• neprovozovat v bazenech, plaveckych rybnicich, bazencich, virivkach.

3. Bezpečnostní poukyny

Pokud se pristroj používa neodborné, pripadne v Rozporu s učelem použití nebo jsou zanedbány bezpečnostní potkyny, můze pristroj preydavat riziko poškozeníživ ota a zdraví riziko věcnych škod.

Pro Vaši bezpečnost

• Zabrańte tomu, aby se obal zařizení a malé cásti dostaly do rukou detí nebo lidí, kterí si nejsou vědomi jejich Činnosti, protoze to může zpúsobit nebezpečnou situaci (nebezpeci uduseni!). Uchovávejte mimo dosah zvirat.
• Tento prístroi směji používat déti od 8 let a osoby se snízenými fyzickými, senzorickými nebo mentalními schopnostmi nebo s nedostatkem zkušeností a/nebo

znalostí pouze pod dozorem, nebo po poučeni o bezpečném použití pristroje, a poté, co porozuměly nebezpečím, ktera z jeho použití plynou. Nenechávejte děti, aby si s pristrojem hrály. Čištěné a uživatelskou udrzbu nesmí provadět děti bez dozoru.

• Před použitím provedte vizuálné kontrolu a ujistěte se, ze prístroj, a zejměna sítový kabel a zástrčka, nejsou poskozeny.
• Opravy smí provadět vyhradné autorizovány servis EHEIM.
• Připojno šnúru tohoto spotbrebie nelze nahradit. Poškodi-li se privod, nesmi se spotbrebic používat.
• Provádejte pouze takové práce, které jsou popsány v tomto námodu k použití.
• Používejte pouze originální náhradní díly a prísluěsénství k prístroji.
• Prístroi je vybaven magnety se silným magnetickým polem, které mohou ovlivnit kardiostimulatory nebo implantabilní defibrílátory (ICD). Dodržujte Rozestup MINÍMALNÉ 30 CM mezi implantátem a magnetem.
• Přistroj musí být jiěsten proudovém chránicem se jmenovitám reziduálním proudem maximálné 30 mA. V przypadě dotazů nebo problémů se obratte na kvalifikované elektrikáře.
• Pri prosakováni vody, prip.Pokud reaguji proudové chránice ihned odpojte všechny pristroje v akváriu od elektrické site.
  V zásadé odpojujte vsechny prístroje v akváriu od elektrické sítě,Pokud se nepoužívaji,préd jejich demontázi nebo montázi a préd každým Čištěním a udržbovymi pracemi.
• Chrahte zásuvku a sit'ovou zástrčku prěd vlhkostí. Je doporučeno vytvorit ze sit'ového kabelu smyčku na odkapávání, ktera by zabránila, aby se voda dostala po kabelu do zásuvky.
• Elektrické udaje pristroje se musí shodovat s udaji elektrické sítě. Tyto udaje naleznete na typovém štitku, obalu nebo v tomando vodu.

Při použití venku (exterior):

• Používejte pouze zařizení vchodné pro venkovné použití.
• Produzovací kably a rozdělovače energia musi byt vhodné pro venkovní použití (odolné proti střikají vode).

• Sǐťove prípojovaci kabely nesmí mit mensí průrez než gumové hadicové kabely s kódem H05RN-F3G 0,75. Produžovaci kabely musí splťovat požadavky normy DIN VDE 0620.

• Zařizení musí byt chráněno proudovým chraničem s maximálím jmenovitým zbytkovým proudem 30 mA. Máte-li jakékoli dotazy nebo problémy, obrat'te se na kvalifikovanedého elektrikáře.

• Zařizení pripojujte pouze do správně nainstalované zásuvky.
• Napajeci kabel chrante prehorkem, olejem a ostrymi hranami. Na pripojovac i vedenise nesmi slapat, pokud je položeno do zeme nebo do sterku bez prazdné ochranné trubky.
• Zařizení provozujte, pouzePokud se nikdo nenacházi ve vode!

4. Funkce

Čerpadlo lze používat ve i vné vody. Neni samonasávací, a proto musí byt za provozu venku umistěno pod hladinou vody.

• Čerpadlo nesmi béžet nasucho.
• Teplotní rozsah od +4 °C do max. +35 °C.

① Těleso motoru ② Montážní deska ③ Závitová prípojka, tlaková strana ④ Kolo Čerpadla ⑤ Keramická hřidel ⑥ Kryt Čerpadla s těsním kroužkem ⑦ Hrubý filtr ⑧ Sací měžka ⑨ Závitová prípojka, strana sání ⑩ Uzavírací kryt

① Téleso motoru ② Upevnovaci lista ③ Závitová prípojka, tlaková strana ④ Kolo Čerpadla ⑤ Keramická hridel ⑥ Kryt Čerpadla s těsnícím kroužkem ⑦ Hrubý filtr ⑧ Sací mřížka ⑨ Závitová prípojka, sací strana ⑩ Uzavírací kryt ⑪ Pojistný kroužek ⑫ Kryt

① Tleso motoru ② Montazní deska ③ Zavitová pripojka, tlaková strana ④ Kolo Čerpadla ⑤ Keramická osa ⑥ Kryt Čerpadla s O-kroužkem ⑦ Hrubý filtr ⑧ Sací mřížka ⑨ Zavitová pripojka, sací strana ⑩ Uzavírací kryt ⑪ Pojistný kroužek ⑫ Prepravní rukojet, pouze verze pro venkovní použití

5. Montáz

Při použití mimo vodu se prednostné používa hadice pomoci závitové spojky na sací straně (B).

Pokud se Čerpadlo používá jako ponorné Čerpadlo ve vode (区 C), můze být provozováno pouze prěs sací mřížku ⑧ a hruby filtr ⑦. K tomu se vyšroubuje šroubení na sací straně ⑧a sací otvor je zakryt priloženám uzaviracím krytem ⑩.

Pouze pro verze vchodné pro venkovni použití

Umistete jezirko na stabilni podklad, napr. na zahradni desku apod. Nestavte do zemé (kal!).

Pouze u Jednotky EHEIM universal 2400 a 3400 (vhodné pro venkovní použiti)

Rukojet I jezasunuta zepredu do horni drazky tela motoru ⑧ . Pri pouziti v gezirku slouzi rukojet' jako upevneni lana ( D + E)

Pro instalaci univerzalniho Čerpadla lze montážní desku bzasunout na 3 rúzních mistruch (F).

Pouze u jegnotky EHEIM universal 1200

Pro upevnéni univerzánlího Čerpadla lze posunout obě upevnovaci pásky ②. Po uvolnéni západky lze listu vytahnout a volitelnézasunout do jiného vedení. Za tímtó Účelem jsou predetem odstraněny clony ⑫ na horníchzkosenich těla motoru ①(区 G).

POZOR!

Závitová spojka na vytlacné straně ③ nesmí směřovat dolú. (H).

6. Uvedeni do provozu

Při použití mimo vodu:

Na závitovou prípojku na výtlačné straně namontujte príslušnou hadici a na konci hadice nasávejte, dokud do Čerpadla pritéká voda. Teprve jakmile je komora Čerpadla zcela naplěna vodou, zaúne tástrčku do zásvuky a zapnéte zařizení. Je normální, ze se Čerpadlo krátce spustí (B).

Při použiti ve vodě (ponorné Čerpadlo):

Ponoîte Čerpadlo zcela do vody, potézasuùnte sit'ovou zástrčku do zásvuky a zaïzení zapněte (区 C ).

POZOR!

Dodržujte minimálné hloubku ponoru 2 cm od vodní hladiny po horní Čast Čerpadla.

7. Udrzba a pece

NEBEZPEČÍ! Zásh eaxlektrickým proudem!

• Před provaděním udržby vždy odpojte všechna zařizení od napájení.

OPATRNE! Poškození majetku.

K Čišění nepoužívejte tvrdé prěděty ani agresivní Čistici prostředky.
- Současti prístroje nejsou vchodné do myčky nádobí! Zařizení ani jeho Časti nemyjte v myčce nádobí.

V následujících Částech jsou popsány údržbové prace potřebné pro optimálné a bezproblémový provoz. Pravidelná údržba prodlužujeŽivotnost a zajišťuje funkci zařizení po dlouhou dobu.

Vyjměte Čerpadlo z akvária nebo zahradního jezírka. Mirné stláčte dva pritlacné body na boku a stáhněte mřížku sání ⑧. Vyjměte hrubý filtr ⑦ ze sací mřížky a opláchněte pod tekouci vodou. V prípadě potřeby hrubý filtr vyměnte (区> I + J).

Pokud je voda velmi znečistěné, hruby filtr Čistěte Častěji. Pokud je Čerpadlo na straně sání nebo tlaku velmi znečistěné, zvyší se hladina hluku: Čas pro dūkladné vyčistěné.

OPATRNE! Nebezpeci zlomení

Vysoce kvalitni k'rehká keramická osa.

Čistěné Čerpadla (u jegnotky EHEIM universal 300 / 600)

Odblokujte kryt Čerpadla ⑥ a opatrné jej rovnoměrně stáhněte. Opatné vyjměte obězné kolo ④ a keramický hřidel ⑤ (A1). Vsechny casti Čerpadla dūkladné oplachnéte pod tekouci vodou. Vycistěte telo motoru pomoci sady Čisticích kartáčù EHEIM, obj. Č. 4009560 (K). Poté dily znovu sestavte v opacné mpožádi.

Čistěni Čerpadla (u jegnotky EHEIM universal 1200 / 2400 / 3400 / 4500)

Otevřepe pojistný kroužek ⑪otočéním dolea a sejměte jej.

Opatrně rovnoměrně stáhněte kryt Čerpadla ⑥. Opatrně vyjměte obězné kolo ④ a keramický hřidel ⑤ (A2, resp. A3). Vsechny.czasti Čerpadla dūkladné opláchněte pod tekouci vodou. Vycistěte tělo motoru a cisticím kartáčem EHEIM, obj. Č. 4009570, (B L). Poté díly znovu sestavte v opacné m požárid.

8. Odstrańovani poruch

NEBEZPEĆ! Zásah elektrickým proudem!

• Před provaděnín údržby vždy odpojte všechna zařízení od napájení.

Porucha

Cerpadlo se nespoustí.

Mozna pricina

Chybí sítové napétí.

Odstraněni poruchy

Zkontrolujte sítové napěti

		Zkontrolujte prživodní potrubí
Čerpadlo nečerpá	Sítová zástrčka není zapojena	Zasuůte zástrčku do zásuvky
	Kolo Čerpadla je zablokováno	Vyčistěte Čerpadlo
	Tepelný jistič je aktivován (pouze u modelù universal 1200/2400/3400/4500)	1. Vytáhněte zástrčku ze zásuvky a nechte Čerpadlo vychladnout.2. Napájecí kabel prípojte znovu asi po hodině. Pokud se tento stav opakuje, kontaktujte službu EHEIM
Čerpadlo Čerpá nedostatečné	Znečistěné SACi mřižka nebo hrubý filtr	Vyčistěte sací mřižku a hrubý filtr
	Znečistěné komora Čerpadla nebo kolo Čerpadla	Dükladné opláchněte obězné kolo a vyčistěte tělo motoru Čisticém kartáčem
	Přívodní hadice je zalomená	Napravte zalomení
	Hadicové potrubí je na straně sání a/nebo tlaku znečistěné	Vyčistěte hadicové potrubí

Při jiních poruchách se prosím obratte na servis EHEIM Service www.eheim.com.

9. Vyrazeni z provozu

Skladováni

1. Zařizení vypněte vytażením sítové zástrčky.
2. Pristroj vycistete
3. Uskladněte prístroj na nemrznoucím miste.

Likvidace

Při likvidaci dodržujte príslušné legislativní predpisy. Informace o likvidaci elektrickůch a elektronických prístrojů v ES: V rámci Evropského společenství se likvidace prístrojů s elektrickým pohonem Židí národními ustanoveními, která jsou založěna na směrnici EU 2012/19/EU o použitěch elek- tronických prístrojích (WEEE). Podle tohoto ustanovení nesmítě prístroj likvidovat spolu s komunálím nebo domovním opdadem. Přístroj zdarma odevzdeje do komunální sběrný odpadu nebo do sběrného dvora. Baleni produktu se skláda z recyklovatelnéch materiálů. Likvidujte je ekologicky a recyklustejte je.

10. Technické udaje

1. Vseobecné pouzivatel'

Informáce pre použivanie navodu na obssluhu

Čerpadlo má triedu ochrany II.

IPX8 Symbol upozornuje na to, ze pristroj je chranychy pred trvalym ponorenim.

Zariadenie je schvalené v sulade s prisluasnymi národnymi predpismi a smernicami a je v sulade s normami EU.

Nebezpečenstvo v dösledku magnetických polí

3. BezpečnostnéPokyny

7. Udržba a starostlivost'

NEBEZPECENSTVO! Zasah elektrickym prudom!

Pred udrzbovymi pracami odpojtve zasade vsetky pristroje od elektrickeho prudu.

VYSTRAHA! Materiána škoda

Skontrolujte elektrické napatie

Ure'daj poseduje klasu zašite II.

IPX8
