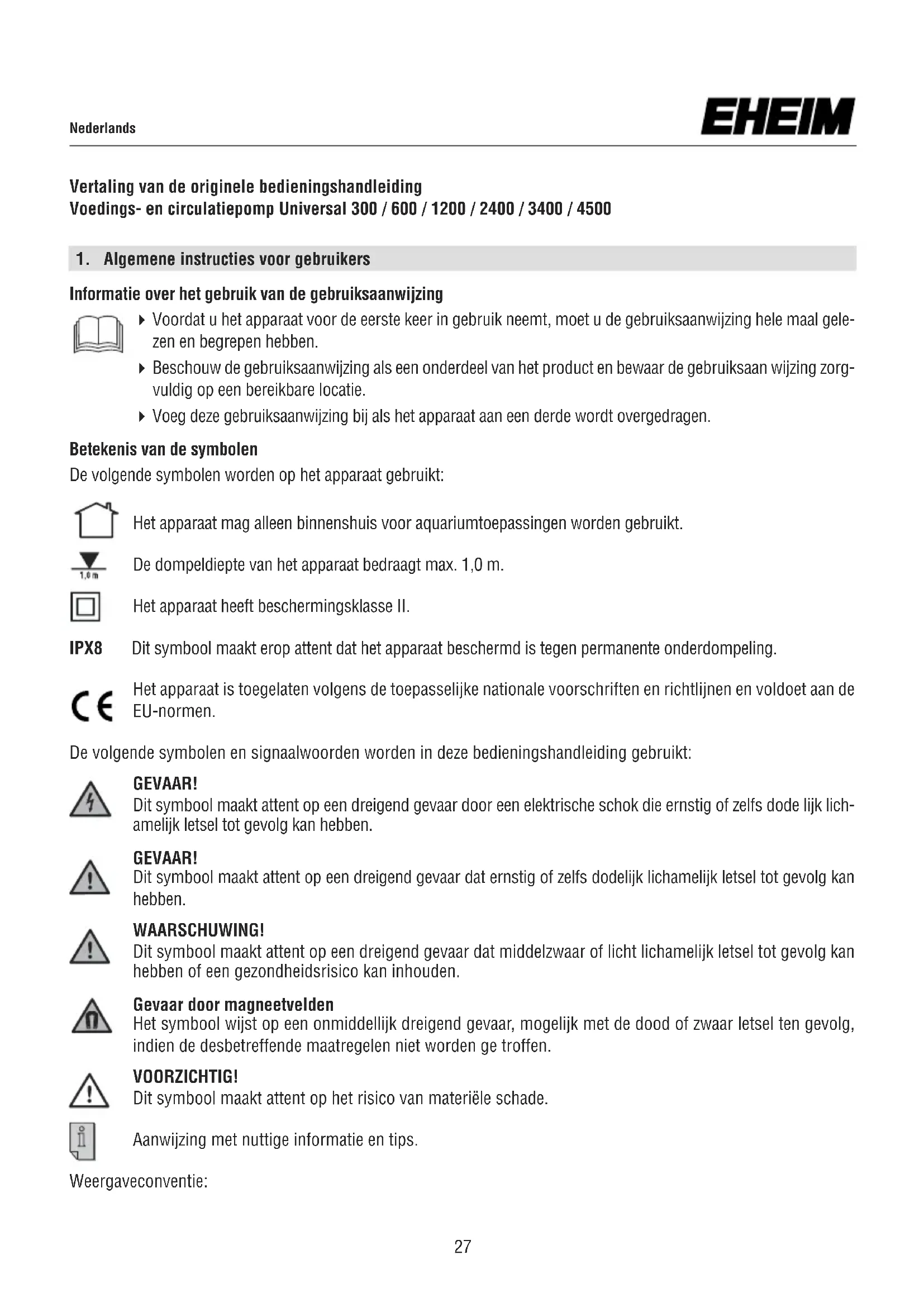

GEBRUIKSAANWIJZING universal 3400 EHEIM

Vertaling van de originele bedieningshandleiding

Voedings- en circulatiepomp Universal 300 / 600 / 1200 / 2400 / 3400 / 4500

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

Voordat u het apparaat voor de eerste keer in gebruik neemt,要去 u de gebruiksaanwijzing hele maal gelezen en begrepen hebben.
- Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaan wijzing zorgvuldig op een bereikbare locatie.
Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde worden overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gezruikt.

De dompeldiepte van het apparaat bedraagt max. 1,0 m.

Het apparaat hebft beschemmingsklasse II.

IPX8 Dit symbol maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het apparaat is toegelaten volgens de toepasselijkke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signalaalwoorden worden in deze bedieningshandleiding gelebruikt:

GEVAAR!

Dit symbolism maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zichs dode lijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbolism maakt attent op een dreigend gevaar dat ernstig of zichs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbol maakt attent op een dreigend gevaar dat middelzwaar of Licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhonden.

Gevaar door magneetvelden

Het symbol wijst op een onmiddelijk dreigend gevaar, möglichk met de dood of waar letsel ten gevolg, indien de desbeteffende maatregelen nicht worden ge troffen.

VOORZICTHIG!

Dit symbol maakt attent op het risico van materiele schade.

Aanwijzing met nuttige informatatie en tips.

Weergaveconventie:

A Verwijzingaar een afbeelding, hier een verwijzingaar afbeeldingA.
U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• Voor aquariums en tuinvijvers
• Voor voeding en circulatie van water
• Voor gebruik in filterinstallations, waterornamenten, watervallen, beekjes enz.
• Voor waterbeluchting en -circulatie
• met inachtneming van de technische gegevens

Geschikt voor gebruik buitenshuis (zie nummer op typeplaatje):

EHEIM Universal 300 type nr. 1046019 tot 1046209

EHEIM Universal 600 type nr. 1048019 tot 1048209

EHEIM Universal 1200 type nr. 1250019 tot 1250209

EHEIM Universal 2400 type nr. 1260010 tot 1260200

EHEIM Universal 3400 type nr. 1262010 tot 1262200

Alleen geschikt voor gebruik binnenshuis (zie nummer op typeplaatje):

EHEIM Universal 300 type nr. 1046219 tot 1046999
EHEIM Universal 600 type nr. 1048219 tot 1048999
EHEIM Universal 1200 type nr. 1250219 tot 1250999

EHEIM Universal 2400 type nr. 1260210 tot 1260990

EHEIM Universal 3400 type nr. 1262210 tot 1262990

EHEIM Universal 4500 type nr. 1264210 tot 1264990

Voor het apparaat gelden de volgende beperkingen:

• nied voor commerciele of industriuele doelen gebruiken.
• de watertemperatuur mag 35^ Niet overschrijden.
• Bijtende, Licht brandbare, agressieve of explosieve stoffen, levensmiddleslen en drinkwaterogens nicht worden gesprompt.
• Niet gebruiken in zwembaden, zwemvijvers, pools, whirlpools.

3. Veiligheidsinstructies

Dit apparaat kan bevaren opleveren voor personen en zaken als het apparaat Niet maar behoren of Niet volgens bestemming worden gebruikt of als de veilig heidsaanwijzingen Niet worden opgevolgd.

Voor uweiligkeit

• Zorg ervoor dat de verpakking en dekleine onderdelen Niet in handen komen

van kinderen of handelingsonbekwame personen; ze können gevaren inhouden (verstikkingsgevaar!). Uit de buurt van dieren houden.

• Dit apparaat kan worden gezruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun verilgheid of ze van deze persoon instructies hebben gekreten over hoe het apparaat op een veilige manier要去 worden gezruikt en begrijpen wat de möglichke gevarenzijn. Kinderenogeniet met het apparaat spelens. Reinigings- en onderhoudswerkzaam- hedenogeniet door kinderen zonder toezicht worden uitgevoerd.

• Voer voorafgaand aan gebruik een visuele controleuit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, Niet beschadigd is.
• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
• Bij beschadiging van de kabel mag het apparaat Niet meer gebruikt worden.
• Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreiben.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.
• In het apparaat bevinden zich magneten met een krachtig magnetisch veld dat een pacemaker of een geimplanteerde defibrillator (ICD) kan beinvloeden. Neem een afstand van TEN MINSTE 30 CMussen implantaat en magneet in acht.
• Ter bescherming gegen een te hove contactspanning要去 de installment een aardlekschakelaar een nominale uitschakelstroom van nicht meer dan 30 A bezitten. Informeer bij uw elektriciteitexpert.
• Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.
• Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer.Deze Niet in gebruik+zijn,voordat u onderdelen monteert of demon-teert en vóor alle reinigings- en onderhoudswerkzaamheden.
• Bescherm het stopcontact en de stekker gegen vocht. Het worden aangeraden

met het netsnoer een druiplus te make in die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

• De elektrische gegevens van de pomp要去en overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksa

Bij gebruik buitenshuis (in openlucht):

• Alleen apparaten gebruiken die geschikt zijn voor in openlucht.
• Verlengkabels en stroomverdelers要去en geschikt zijn voor gebruik in openlucht (spatwaterdicht).
• Netaansluitingen mogen geenkleinere doorsnede hebben dan rubberkabels met code H05RN-F3G 0,75. Verlengkabels要去en voldoen aan norm DIN VDE 0620.
• Het apparaat要去 beveiligd zijn met een aardlekschakelaar met een vast-gestelde lekstroom van maximaal 30mA . Neem bij vragen en problemen contact op met een elektricien.
• Sluit het apparaat alleen aan op een volgens de voorschriften geinstalleerde contactdoos.
• Bescherm de netkabel gegenitte, olie en scherpe randen. De aansluitleiding mag nicht worden begaan als ze zonder lege buis in de aarde of in grind werden gelegd.
• Gebruik het apparaat alleen als er zich niemand in het water bevindt!

4. Functie

De pomp kan zowel in als uit het water worden gebruikt. Ze is nicht zelfaanzuiigend en moet dus bij gebruik uit het water onder het niveau van de waterspiegel worden geplaatst.

• De pomp mag nicht drooglopen.
• Temperatuurbereik van +4^ C tot max. +35^ C .

① Motorbehuizing ② Bevestigingsplaat ③ Schroefdraadkoppeling, drukzijde ④ Pompwiei ⑤ Keramische as ⑥ Pompdeksel met dichtingsring ⑦ Groffilter ⑧ Aanzuigrooster ⑨ Schroefdraadkoppeling, zuigzijde ⑩ Afsluitdeksel

① Motorbehuizing ② Bevestigingsplaat ③ Schroefdraadkoppeling, drukzijde ④ Pompewiel ⑤ Keramische as ⑥ Pompedeksel met dichtingsring ⑦ Groffilter ⑧ Aanzuigrooster ⑨ Schroefdraadkoppeling, zuigzijde ⑩ Afsluit- deksel ⑪ Borgring ⑫ Klep

① Motorbehuizing ② Bevestigingsplaat ③ Schroefdraadkoppeling, drukzijde ④ Pompiel ⑤ Keramische as

⑥ Pompdeksel met O-ring ⑦ Groffilter ⑧ Aanzuigrooster ⑨ Schroefdraadkoppeling, zuigzijde ⑩ Afsluitdeksel

① Borgring ② Handgreep, alleen bij openluchtmodel

5. Montage

Bij gebruik buiten het water bij voorkeur aan de schroefdraadkoppeling aan zuigzijde i een slang gebruiken (B).

Wordt de pomp in het water gebruikt als dompelpomp (C), mag ze alleen worden gebruikt via aanzuigrooster

⑧ en groffilter ⑦ . Hiervoor de schroefdraadkoppeling aan zuigzijde ⑧ losdraaien en de aanzuigopening met het bijgevoegde Afsluitdeksel ⑩ afdekken.

Alleen bij openluchtmodellen

Plaatsing in vijver op een stabiele ondergrond, bv. tuinplaat enz. Niet in de aard zetten (molm!).

Alleen bij EHEIM Universal 2400 en 3400 (voor in openlucht)

Handgreep ② worden vooraan in de bovenste groef van motorbehuizing ① geschoven. Bij gebruik in een vrijdient de handgreep als kabelbevestiging (D + E).

Bevestigingsplaat ② kan voor een universele pompontage op 3 verschillendeplaatsen maar keuze worden vast gezet (F).

Alleen bij EHEIM Universal 1200

Beide bevestigingsstrips ② kuren worden verplaatst voor een universele pompomontage. Na het losmaken van het rooster kunt u de strips eruit trekken en in een andere geleiding maar keuze schuiven. Hiervoor要去 u eerst de kleppen ② op de bovenste schuine randen van motorbehuizing ① verwijderen ( G)

OPGELET!

Schroefdraadkoppeling aan drukzijde ③ mag Niet omlaag wijzen. ( H)

6. Ingebruikname

Bij gebruik buiten het water:

Monteer de juiste slang op schroefdraadkoppeling aan drukzije en zuig aan het uiteinde van de slang tot er water in de pomp stroomt. Pas als de pompkamer volledig bevuld is met water,kest u de stekker in de contactdoos steken en het apparaat in bedrijf stellen. Een kort aanloopgeluid van de pomp is normal (B).

Bij gebruik in het water (dompelpomp):

Dompel de pomp helemaal in het water, steek de stekker in de contactdoos en stel het apparaat in bedrijf (C).

OPGELET!

Respecteer de minimale dompeldiepte van 2 cm van het wateroppervlak tot aan de bovenkant van de pomp.

7. Onderhoud en verzorging

GEVAAR! Elektrische schokken!

• Koppel voor onderhoudswerken alle apparaten los van het stroomnet.

VOORZICHTIG! Materielle schade.

• Gebruik bij reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.
• De filteronderdelen zich nicht vaatwasserbestendig! Reinig het apparaat of de onderdelen Niet in de vaatwasser.

De volgende hoofdstukken bevatten alle onderhoudswerken die vereist zichoor een optimale en storingsvrije werkung. Regelmatig onderhoud verlengt de levensduur en waarborgt de bedrijfszekerheid van het apparaat op lange termijn.

Neem de pomp uit het aquarium of de tuinvijver. Druklicht op de twee drukpunten opzij en verwijder aanzuigrooster ⑧ . Neem groffilter ⑦ uit het aanzuigrooster en spoel beiden uit onder stromend water. Indien nodig de grofffilter verrangen ( I + J)

Bij sterk verruild water de groffiter vaker reinigen. Is de pomp aan de zuig- of drukzijde erg vuil, maakt de filter lawaai:ijd voor een grondige reiniging.

VOORZICTHIG! Breukgevaar

Hoogwaardige, breukgevoelige keramische as.

Pomp reinigen (bij EHEIM Universal 300 / 600)

Ontgrendel pompdeksel ⑥ en trek het voorzichtig omhoog. Verwijder voorzichtig pompwie ④ en keramische as e (A1). Spoel alle pomponderdelen goed af onder stromend water. Reinig motorbehuizing ① met de EHEIM-reinigingsborstelset met bestelnr. 4009560 (K). Monteer de delen verrolgens opnieuw in de omgekeerde volgorde.

Pomp reinigen (bij EHEIM Universal 1200 / 2400 / 3400 / 4500)

Draai borgring ① losaar links enverwijder hem.

Trek pompdeksel ⑥ voorzichtig omhoog. Verwijder voorzichtig pompwie ④ en keramische as ⑤ (A2 bzw. A3). Spoel alle pomponderdelen goed af onder stromend water. Reinig motorbehuizing ① met de EHEIM-reinigingsborstelset met bestelnr. 4009570, ( ) . Monteer de delenervoivgens opnieuw in de omgeekerde volgorde.

8. Storingen verhelpen

GEVAAR! Elektrische schokken!

• Koppel voor onderhoudswerken alle apparaten los van het stroomnet.

Storing	Mogelijk oorzaak	Oplossing
Pomp draait nicht	Geen netspanning	► Controleer de netspanning► Controleer de toevoerleiding
Pomp voedt nicht	Stekker nicht in contactdoos	► Steek de stekker in de contactdoos
	Pompwiei is geblokkeerd	► Reinig de pomp
	Thermische veriligteisschakelaar is geactiveerd (alleen bij Universal 1200/2400/3400/4500)	1. Trek de stekker uit en LAST de pomp afkoelen.2. Steek de stekker opnieuw in na ong. ée unur. Doet dit probleem zich opnieuw voor, neem dan contact op met de EHEIM-Service
Pomp te zwak	Aanzuigrooster en/of groffilter vuil	► Aanzuigrooster en groffilter reinigen
	Pompkamer en/of pompwiei vuil	► Pompwiei grondig afspoelen en motorbehuiizing schoonmaken met reinigingsborstel
	Knik in slangleiding	► Knik verwijderen
	Slangleidingen aan zuig-en/of drukzijde vuil	► Slangleidingen reinigen

Neem bij andere storingen contact op met de servicedienst van EHEIM www.eheim.com.

9. Buitenbedrijfstelling

Opslaan

1. Trek de netstekker uit om het apparaat uit te schakelen.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrijne locatie op.

Afdanken

Het apparaat要去 aan het einde van de levensduur volgens de desbetreffende wettelijk voorschriften worden verwijderd. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap: Deze regelingen zijn gebase- erd op EU-richtlijk 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijk mag het apparaat Niet更是 als gewoon (huishoudelijk) afval worden be- handeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled konnen worden. Verwijder ze op milieuvriendelijk wijze en lever te in voor recycling.
