Producttype	UVC-verduidelijker voor vijver
Merk	EHEIM
Model	Clear UVC9
Categorie	Pomp (UVC-verduidelijker)
Afmetingen (L × B × H)	132 × 263 × 129 mm
Kabellengte	5 m
Netspanning	220-240 V / 50 Hz
Nominaal vermogen	11 W
Aanbevolen vijvervolume (zonder vissen)	Tot 10 000 L
Aanbevolen vijvervolume (met vissen)	Tot 5 000 L
Aanbevolen vijvervolume (met koi)	Tot 2 500 L
Wateraansluitingen	1/2" - 3/4" - 1"
Toelaatbare watertemperatuur	4 °C tot 35 °C
Levensduur UVC-lamp	Ongeveer 8 000 uur
Functies	Waterzuivering door UVC-straling
Onderhoud	Regelmatig reinigen van de glazen buis; lamp vervangen elke 8 000 uur
Veiligheid	Aanbevolen aardlekschakelaar (max 30 mA); minimale afstand tot water: 2 m
Reserveonderdelen	UVC-lamp (ref. 4101010)
Gebruik	Voor vijvers; niet gebruiken voor zout water of drinkwater
Fabrikant	EHEIM GmbH & Co.KG, Duitsland

Veelgestelde vragen - Clear UVC9 EHEIM

Hoe installeer ik de UVC-verduidelijker?

Bevestig de verduidelijker op een stevige ondergrond (bijv. hout of metaal) met schroeven. Sluit de slang van de pomp aan op de inlaat en de afvoerslang op de uitlaat met de meegeleverde wartelmoeren. Plaats het apparaat minimaal 2 m van de vijverrand en sluit het aan op een stopcontact met aardlekschakelaar 30 mA.

Hoe vervang ik de UVC-lamp?

Koppel het apparaat los. Draai de lamphouder los door op de ontgrendelknop te drukken en tegen de klok in te draaien. Verwijder de veiligheidsschroef en de borgschroef, en haal voorzichtig de glazen buis eruit. Plaats de nieuwe lamp (ref. 4101010) in de fitting. Monteer in omgekeerde volgorde: plaats de buis, de afdichtring, de borgschroef en vervolgens de lamphouder.

Waarom gaat de lamp niet aan?

Controleer eerst de netspanning en of de stekker goed is aangesloten. Als alles correct is, is de lamp waarschijnlijk defect en moet worden vervangen. Als het probleem aanhoudt, neem dan contact op met de EHEIM-service.

Hoe reinig ik de glazen buis?

Koppel het apparaat los. Demonteer de lamphouder door op de ontgrendelknop te drukken en tegen de klok in te draaien. Reinig de glazen buis met een gewone glasreiniger. Monteer vervolgens in omgekeerde volgorde.

Wat is de levensduur van de UVC-lamp?

De UVC-lamp moet na ongeveer 8 000 uur worden vervangen, omdat de stralingskracht daarna sterk afneemt.

Kan de verduidelijker zonder water werken?

Nee, gebruik de UVC-verduidelijker nooit zonder waterdoorstroming. Water is nodig om de UVC-lamp te koelen. Droogloop kan het apparaat beschadigen.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik een aardlekschakelaar (max 30 mA). Installeer het apparaat minimaal 2 m van het water. Koppel altijd los voor onderhoud. Kijk nooit rechtstreeks in de brandende UVC-lamp. Gebruik het niet als de netsnoer beschadigd is.

Hoe bereid ik het apparaat voor op de winter?

Reinig het apparaat grondig en bewaar het in een vorstvrije ruimte (temperatuur boven 4 °C). Koppel alle aansluitingen los en laat het restwater weglopen.

Welk vermogen wordt aanbevolen voor mijn vijver?

Het model Clear UVC9 is geschikt voor vijvers tot 10 000 L zonder vissen, 5 000 L met vissen, of 2 500 L met koi. Pas het vermogen aan uw watervolume aan.

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen, waaronder de UVC-lamp (ref. 4101010), zijn verkrijgbaar bij erkende EHEIM-dealers of op www.eheim.com. Gebruik uitsluitend originele accessoires.

GEBRUIKSAANWIJZING Clear UVC9 EHEIM

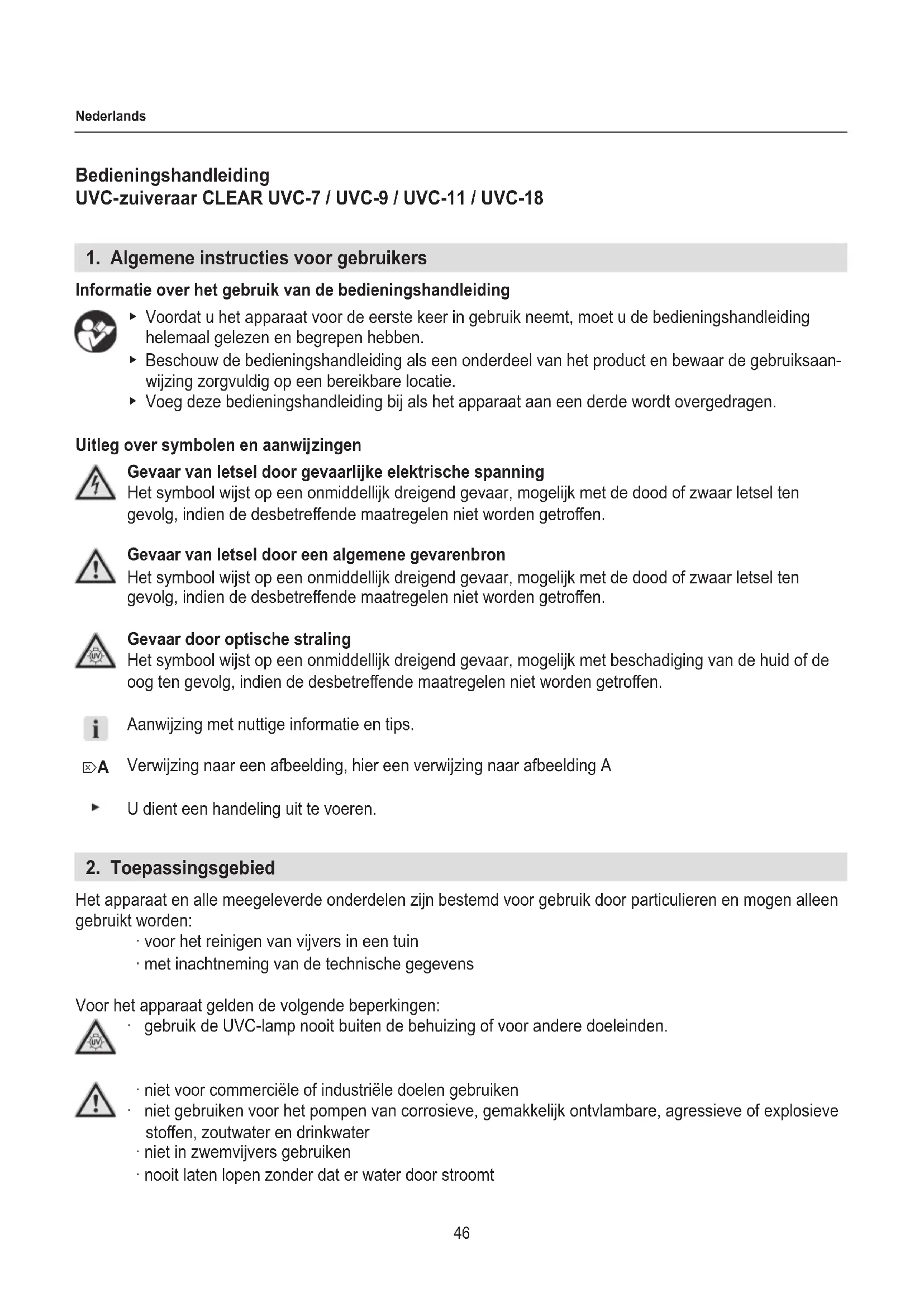

Bedieningshandleiding

UVC-zuiveraar CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Uitleg over symbolen en aanwijzingen

Gevaar van letsel door gevaarlijke elektrische spanning

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

Gevaar van letsel door een algemene gevarenbron

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

Gevaar door optische straling

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met beschadiging van de huid of de oog ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

Aanwijzing met nuttige informatie en tips.

Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A

U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor het reinigen van vijvers in een tuin
  · met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

- gebruik de UVC-lamp nooit buiten de behuizing of voor andere doeleinden.

• niet voor commerciële of industriële doelen gebruiken
• niet gebruiken voor het pompen van corrosieve, gemakkelijk ontvlambare, agressieve of explosieve stoffen, zoutwater en drinkwater
• niet in zwemvijvers gebruiken
• nooit laten lopen zonder dat er water door stroomt

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

- Houd de verpakking van het apparaat buiten bereik van kinderen aangezien dit tot gevaren kan leiden (verstikkingsgevaar!).

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.

Elektrische veiligheid

- De elektrische installaties moeten voldoen aan de internationale en nationale installatievoorschriften.

- Het apparaat moet met een foutstroombeveiligingsinrichting met een ontwerpfoutstroom van maximaal 30 mA afgezekerd zijn.

- Neem bij vragen of problemen contact op met een elektricien.

- Trek de stekker van het apparaat altijd uit het stopcontact voordat er werkzaamheden aan worden uitgevoerd.

- De elektrische gegevens van het apparaat moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.

- Verlengkabels en stroomverdelers moeten geschikt zijn voor gebruik in de open lucht (spatwaterdicht).

- Het apparaat moet op een veilige afstand van het water worden geplaatst: deze afstand moet conform VDE ten minste 2 m bedragen.

- De diameter van stroomleidingen mag niet geringer zijn dan die van rubberen slangleidingen met het teken H05RN-F3G0,75. Verlengkabels moeten voldoen aan de eisen van DIN VDE 0620.

• Het netsnoer van dit apparaat kan niet worden vervangen. Dank het apparaat af als het snoer beschadigd is.
• Bescherm het stopcontact en de stekker tegen vocht. Het wordt aan geraden met het netsnoer een druplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.
• Sluit het apparaat alleen maar aan op een volgens de voorschriften geïnstalleerd stopcontact met randaarde.

Veilig gebruik

- Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.

- Gebruik het apparaat niet als het niet naar behoren werkt of als het beschadigd is.

- Gebruik het apparaat nooit met een beschadigd netsnoer.

- Reparaties mogen alleen maar worden uitgevoerd door een service punt van EHEIM.

- Draag het apparaat nooit aan het netsnoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.

- Bescherm het netsnoer tegen hitte, olie en scherpe randen. Ga nooit op een aansluitleiding staan die zonder mantelbuis in kiezel of in de grond is gelegd.

- Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.

• Voer nooit technische wijzigingen aan het apparaat uit.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.
• Het apparaat mag alleen in werking zijn als er geen mensen in het water zijn!

Stel het apparaat niet gedurende langere tijd bloot aan temperaturen lager dan +4°C of hoger dan +35°C.

• Vermijd direct zonlicht.
• Gebruik de UVC-lamp nooit buiten de behuizing.
• Kijk nooit in het licht van de UVC-lamp.

4. Ingebruikname

Gebruik

De UVC-zuiveraar kan met filter (☒F) of zonder filter (☒E) gebruikt worden.

UVC-lamp aanbrengen

1. Breng de meegeleverde UVC-lamp in de zuiveraar aan.

(zie hoofdstuk 6. Onderhoud – lamp vervangen).

De UVC-zuiveraar op een vaste ondergrond (☒A) monteren

Om te zorgen dat de UVC-zuiveraar stevig staat kunt u hem op een vaste ondergrond (bijv. een houten of metalen plaat) bevestigen. Ga daarvoor als volgt te werk:

1. Boor de bevestigingsgaten.
2. Schroef de UVC-zuiveraar op de houten of metalen plaat.

Als u de UVC-zuiveraar zonder vaste ondergrond wilt gebruiken, moet u erop letten dat de UVC-zuive-raar stabiel op zijn poten staat.

UVC-zuiveraar aan EHEIM doorloopfilter LOOP monteren (☒B)

Monteer de UVC-zuiveraar zoals wordt uitgelegd in de bedieningshandleiding van het doorloopfilter LOOP.

Aansluiting pomp monteren

1. Kort het verloopstuk met een zaag in, afhankelijk van de diameter van uw slang (☒C).
2. Sluit de spiraalslang van de pomp op het verloopstuk ② aan.
3. Leg de afdichtring ③ in de wartelmoer ① (☒D).
4. Schroef het verloopstuk met de wartelmoer op een de twee schroefaansluitingen op de behuizing van de UVC-zuiveraar.

Aansluiting filter/uitloopslang monteren

1. Kort het verloopstuk met een zaag in, afhankelijk van de diameter van uw slang (☒C).
2. Sluit de spiraalslang van het filter of de uitloopslang op het verloopstuk ② aan.
3. Leg de afdichtring ③ in de wartelmoer ① (☒D).
4. Schroef het verloopstuk met de wartelmoer op een de twee schroefaansluitingen op de behuizing van de UVC-zuiveraar.

Wij adviseren de slangen met slangklemmen vast te zetten

5. Bediening

UVC-zuiveraar/pomp inschakelen

Let op! Gevaar van elektrische schokken!

- Plaats de UVC-zuiveraar op een afstand van ten minste 2 m van de oever van de vijver.

Voorzichtig! Gevaar van beschadiging.

▶ Laat UVC-zuiveraars nooit lopen zonder dat er water door stroomt. Het water koelt de UVC-lamp.

1. Plaats de UVC-zuiveraar op een stabiele ondergrond, monteer de UVC-zuiveraar op een vaste ondergrond of monteer de UVC-zuiveraar aan het doorloopfilter LOOP.
2. Monteer de slangaansluitingen.
3. Steek de stekker van de pomp in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!
4. Steek de stekker in het stopcontact. Let op: De UVC-zuiveraar begint onmiddellijk te werken!

i

De doorzichtige verloopstukken zijn verlicht als de UVC-lamp naar behoren werkt.

UVC-zuiveraar/pomp uitschakelen

1. Trek de desbetreffende stekker uit het stopcontact.

6. Onderhoud

Let op! Gevaar van elektrische schokken!

- Trek altijd de stekker uit het stopcontact alvorens onderhoud uit te voeren.

Voorzichtig! Letselrisico.

De glazen buis en de UVC-lamp zijn breekbaar; als het glas breekt bestaat er snijgevaar.

▶ Hanteer de glazen buis en de UVC-lamp voorzichtig.

Voorzichtig! Gevaar van beschadiging.

- Gebruik geen harde voorwerpen of agressieve reinigingsmiddelen voor het reinigen.

i

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het apparaat. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van de UVC-zuiveraar langer zeker.

Glazen buis reinigen

1. Trek de stekker uit.
2. Schroef de lamphouder los. Druk op de ontgrendelknop, draai de lamphouder tegen de klok in (linksom) en trek de lamphouder uit de behuizing (☒G).
3. Reinig de glazen buis met een standaard glasreiniger.
4. Monteer de lamphouder weer in omgekeerde volgorde. Schuif daarvoor de vergrendelnokken van de lamphouder door de desbetreffende openingen in de behuizing (☒L).
5. Draai de lamphouder met de klok mee (rechtsom) tot hij vast klikt.

Lamp vervangen

Vervang de UVC-lamp uiterlijk na ca. 8000 gebruiksuren, aangezien het UVC-vermogen daarna sterk vermindert. Ga daarvoor als volgt te werk:

1. Trek de stekker uit.
2. Schroef de lamphouder los. Druk op de ontgrendelknop, draai de lamphouder tegen de klok in (linksom) en trek de lamphouder uit de behuizing (☒G).
3. Verwijder de borgschroef (☒H).
4. Verwijder de klemschroef en trek de glazen buis voorzichtig uit de lamphouder.
5. Neem de UVC-lamp uit de verpakking. Steek de UVC-lamp in de fitting (☒I).
6. Monteer de UVC-zuiveraar weer in omgekeerde volgorde. Dit doet u door de glazen buis voorzichtig in de lamphouder te steken. Schuif de afdichtring ③ van de glazen buis met de vingertoppen omlaag in de gleuf tussen de glazen buis en de lamphouder (J).

Let er bij het monteren op dat de afdichtring ① gemonteerd is en dat de blokkeerring ② over de nok van de lamphouder valt (☒J).

1. Draai de klemschroef tot aan de aanslag op de nok van de lamphouder (☒K).
2. Zet de klemschroef met de borgschroef vast.
3. Monteer de lamphouder weer in omgekeerde volgorde. Schuif daarvoor de vergrendelnokken van de lamphouder door de desbetreffende openingen in de behuizing (☒L).
4. Draai de lamphouder met de klok mee (rechtsom) tot hij vast klikt.

7. Storingen verhelpen

Let op! Gevaar van elektrische schokken!

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing
UVC-lamp brandt niet	Er is geen netspanning	► Controleer de netspanning.► Controleer de stroomkabel/-aan sluiting.
	De stekker is niet ingestoken ► Steek de stekker in het stopcontact.
	UVC-lamp is defect ► Vervang de UVC-lamp
Water niet helder	Glazen buis is vuil	► Reinig de glazen buis
	UVC-lamp heeft geen vermogen meer	► Vervang de UVC-lamp

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Buiten bedrijf stellen

Opbergen en overwinteren

1. Reinig het apparaat.
2. Berg het apparaat op een vorstvrije locatie op.

Afdanken

Het apparaat moet aan het einde van de levensduur volgens de desbetreffende wettelijke voorschriften worden verwijderd.

Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huis-houdelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

Type UVC-7 UVC-9 UVC-11 UVC-18
Nominaal vermogen 9 W 11 W 14 W 18 W
Vijver zonder vissen 7000 | 10000 | 15000 | 20000 |
Vijver met vissen 3500 | 5000 | 7500 | 10000 |
Vijver met koi – 2500 | 3800 | 5000 |
Afmetingen (I × b × h) 132 × 263 × 129 mm
Lengte kabel	5 m
Wateraansluitingen	1/2“ – 3/4“ – 1“
Mediatemperatuur	4°C – 35°C
Netspanning/Frequentie	220 – 240 V / 50 Hz

10. Reserveonderdelen

Zie pag. 89.

Punt	GLOW UVC 7 W	GLOW UVC 9 W	GLOW UVC 11 W	GLOW UVC 18 W
1	4100010	4101010	4102010	4103010
