BRUKSANVISNING Clear UVC9 EHEIM

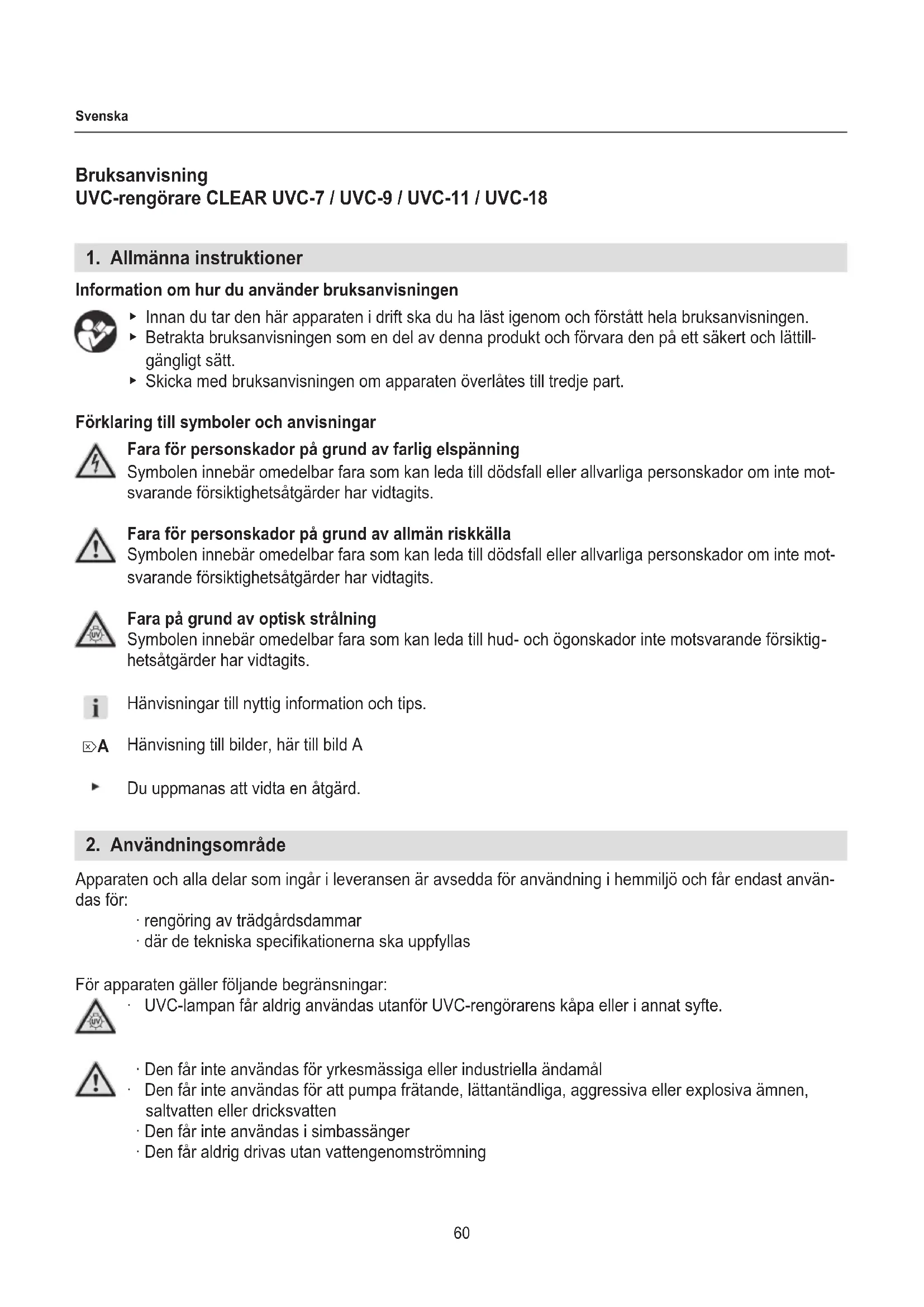

Information om hur du använder bruksanvisningen ▶ Innan du tar den här apparaten i drift ska du ha läst igenom och förstått hela bruksanvisningen. ▶ Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättill

gängligt sätt. ▶ Skicka med bruksanvisningen om apparaten överlåtes till tredje part. Förklaring till symboler och anvisningar Fara för personskador på grund av farlig elspänning Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte mot

svarande försiktighetsåtgärder har vidtagits. Fara för personskador på grund av allmän riskkälla Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte mot- svarande försiktighetsåtgärder har vidtagits. Fara på grund av optisk strålning Symbolen innebär omedelbar fara som kan leda till hud- och ögonskador inte motsvarande försiktig

hetsåtgärder har vidtagits. Hänvisningar till nyttig information och tips. Hänvisning till bilder, här till bild A Du uppmanas att vidta en åtgärd.

2. Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast använ- das för: ‧ rengöring av trädgårdsdammar ‧ där de tekniska speci󰘰kationerna ska uppfyllas För apparaten gäller följande begränsningar: ‧ UVC-lampan får aldrig användas utanför UVC-rengörarens kåpa eller i annat syfte. ‧ Den får inte användas för yrkesmässiga eller industriella ändamål ‧ Den får inte användas för att pumpa frätande, lättantändliga, aggressiva eller explosiva ämnen, saltvatten eller dricksvatten ‧ Den får inte användas i simbassänger ‧ Den får aldrig drivas utan vattengenomströmning ⌦A61 Svenska

3. Säkerhetsanvisningar

Denna apparat kan innebära fara för personer och saker i fall apparaten an- vänds på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas. ‧ Håll förpackningen borta från barn eftersom den kan utgöra fara (kväv- ningsrisk!). ‧ Denna apparat får inte hanteras av barn från åtta års ålder eller per- soner med reducerad fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet eller kunskap om dess användning, såvida de inte har fått instruktioner avseende dess användning av någon som ansva- rar för deras säkerhet och då förstår vilka risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och skötsel får inte genomföras av barn såvida de inte övervakas under tiden. Elektrisk säkerhet ‧ Elektriska installationer ska utföras enligt gällande föreskrifter. ‧ Apparaten måste anslutas via en jordfelsbrytare vars dimensionerade från felaktig strömförsörjning på nominell läckström till jord som uppgår till högst 30 mA. ‧ Be en elektriker om hjälp om du har frågor eller problem. ‧ Frånkoppla apparaten från strömförsörjning innan du utför arbeten på den. ‧ Apparatens elektriska speci󰘰kationer måste överensstämma med elnä

tets speci󰘰kationer. Du hittar alla uppgifter på typskylten, på förpack- ningen eller i denna bruksanvisning. ‧ Förlängningskabel och strömfördelare ska vara lämpade för använd

ning utomhus (skyddad mot stänkvatten). ‧ Säkerhetsavståndet mellan apparaten och vatten måste uppgå till minst 2 m enligt VDE. ‧ Nätkablarna får inte ha mindre diameter än gummislangskablarna med beteckningarna H05RN-F3G0,75. Förlängningskablar måste uppfylla kraven i DIN VDE 0620. ‧ Nätkabeln för apparaten kan inte bytas ut. Vid skador på kabeln måste apparaten skrotas.62 Svenska ‧ Skydda stickkontakten och nätuttaget mot fukt. Vi rekommenderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på ka

beln rinner ner till stickkontakten. ‧ Anslut apparaten endast till skyddskontakter/stickkontakter som har installerats enligt gällande föreskrifter. Säker drift ‧ Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten och i synnerhet kabeln och stickkontakten är oskadda. ‧ Använd inte apparaten om den inte fungerar som den ska eller om den är skadat. ‧ Använda aldrig apparaten med en skadad nätkabel. ‧ Reparationer får uteslutande göras av servicetekniker från EHEIM. ‧ Bär inte apparaten genom att hålla i nätkabeln och dra inte i kabeln el

ler apparaten för att stänga av strömmen utan dra alltid i stickkontakten. ‧ Skydda nätkabeln mot hetta, olja och skarpa kanter. Anslutningsled- ningen får inte trampas på såvida inte den är nedgrävd i marken eller i grusbädd eller tomrör. ‧ Genomför endast arbeten som 󰘰nns beskrivna i handledningen. ‧ Utför aldrig några tekniska ändringar på apparaten. ‧ Använd endast original reservdelar och -tillbehör till apparaten. ‧ Ha apparaten igång endast när inga personer be󰘰nner sig i vattnet! ‧ Utsätt inte apparaten för temperaturer under 4°C eller över +35°C un- der längre perioder. ‧ Undvik direkt solljus. ‧ UVC-lampan får aldrig användas utanför UVC-rengörarens kåpa. ‧ Titta aldrig direkt in i UVC-lampans ljusstråle.63 Svenska

Användning UVC-rengöraren kan antingen användas med 󰘰lter (⌦F) eller utan 󰘰lter (⌦E). Sätta i UVC-lampan

1. Sätt in den medföljande UVC-lampan i dammrengöraren.

(se kapitel 6. Underhåll – Byta lampa). Montera UVC-rengöraren på ett fast underlag (⌦A) För att UVC-rengöraren ska sitta stadigare kan den monteras på ett fast underlag (t ex en trä-, eller metallplat

ta). Gör som följande:

1. Borra hål för fastsättningen.

2. Skruva fast UVC-rengöraren på trä- eller metallplattan.

Om inte UVC-rengöraren används på ett fast underlag måste man kontrollera att den står stabilt på stöden. Anslut UVC-rengöraren till EHEIM genom󰄉ödes󰄈lter LOOP (⌦B) Anslut UVC-rengöraren enligt anvisningarna i bruksanvisningen för genom󰘱ödes󰘰ltret LOOP. Montera anslutning till pump

1. Använd en såg för att korta ned förbindningsstycket så att det passar slangens diameter (⌦C).

2. Förbind pumpens spiralslang med förbindningsstycket ②.

3. Lägg tätningsbrickan ③ i överfallsmuttern ① (⌦D).

4. Skruva fast förbindningsstycket med överfallsmuttern på skruvanslutningen på en av de bägge

skruvanslutningarna på UVC-rengörarens kåpa. Anslut 󰄈lter/Montera utloppsslang

1. Använd en såg för att korta ned förbindningsstycket så att den passar slangens diameter (⌦C).

2. Anslut 󰘰ltrets resp. utloppsslangens spiralslang. med förbindningsstycket ②.

3. Lägg tätningsbrickan ③ i överfallsmuttern ① (⌦D).

4. Skruva fast förbindningsstycket med överfallsmuttern på skruvanslutningen på en av de bägge

skruvanslutningarna på UVC-rengörarens kåpa. Vi rekommenderar att slangarna fästs med en slangklämma64 Svenska

Sätta igång UVC-rengöraren/pumpen Varning! Fara för elektrisk stöt! ▶ Placera UVC-rengöraren minst 2 m från dammens kant. Försiktighet! Risk för sakskada. ▶ Använd inte UVC-rengöraren utan vattengenom󰘱öde. Vattnet bidrar till att UVC-lampan kyls av.

1. Placera UVC-rengöraren på ett stabilt underlag, montera UVC-rengöraren på ett fast underlag eller

montera UVC-rengöraren på LOOP genom󰘱ödes󰘰lter.

4. Sätt in stickkontakten i vägguttaget. Varning: UVC-rengöraren startar genast!

De genomskinliga förbindningsstyckena lyser när UVC-lampan fungerar korrekt. Stänga av UV-rengöraren/pumpen

Varning! Fara för elektrisk stöt! ▶ Dra ut nätkontakten vid alla underhållsarbeten. Försiktighet! Risk för personskador. Glaskolven och UVC-lampan är ömtåliga. Om de går sönder kan glassplittret ge skärskador. ▶ Hantera glaskolven och UVC-lampan försiktigt. Försiktighet! Risk för sakskada. ▶ För rengöring bör inga hårda föremål eller aggressivt rengöringsmedel användas. I nedanstående avsnitt beskrivs underhållsarbeten som krävs för optimal och störningsfri drift. Regel- bunden skötsel förlänger livslängden och säkerställer UVC-rengörarens funktion under en längre tid. Rengöra glaskolven

1. Dra ur stickkontakten.

2. Skruva ur lamphållaren. Tryck på upplåsningsknappen, vrid lamphållaren moturs och dra loss lamp

hållaren från kåpan (⌦G).

3. Rengör glaskolven med ett vanligt glasrengöringsmedel.

4. Sätt i lamphållaren igen i omvänd ordning. För att göra detta, skjut in lamphållarens lås󰘱ikar i mot-

svarande öppningar på kåpan (⌦L).

5. Skruva i lamphållaren medurs till den hamnar i rätt läge.65

Svenska Byta ut lampa Byt ut UVC-lampan senast efter ca 8000 drifttimmar, eftersom UVC-e󰘯ekten avtar kraftig efter denna tid. Gör som följande:

1. Dra ur stickkontakten.

2. Skruva ur lamphållaren. Tryck på upplåsningsknappen, skruva lamphållaren moturs och dra loss

lamphållaren från kåpan (⌦G).

3. Ta bort säkringsskruven (⌦H).

4. Ta bort klämskruven och dra försiktigt bort glaskolven ur lamphållaren.

5. Ta ur UVC-lampan ur förpackningen. Stick in UVC-lampan i lampfästet (⌦I).

6. Sätt ihop UVC-rengöraren igen i omvänd ordning. Gör detta genom att försiktigt föra in glaskolven i

lamphållaren. För på glaskolvens tätningsbricka ③ med 󰘰ngerspetsen nedåt i skåran mellan glaskol

ven och lamphållaren (⌦J). Kontrollera vid monteringen, att tätningsringen ① är monterad och låsringen ② griper tag i 󰘱iken på lamphållaren (⌦J).

7. Skruva åt klämskruven så långt den går mot lamphållarens 󰘱ik (⌦K).

8. Säkra klämskruven med säkringsskruven.

9. Sätt i lamphållaren igen i omvänd ordning. För att göra detta, skjut in lamphållarens lås󰘱ikar i mot-

svarande öppningar på kåpan (⌦L).

10. Skruva i lamphållaren medurs till den hamnar i rätt läge.

7. Felsökning och felåtgärder

Varning! Fara för elektrisk stöt! ▶ Dra ur nätkontakten innan du börjar med felåtgärd. Fel Möjliga orsaker Åtgärder UVC-lampan lyser inte Nätspänning saknas ▶ Kontrollera nätspänningen ▶ Kontrollera matningen Nätkontakten är inte isatt ▶ Sätt i nätkontakten i vägguttaget UVC-lampan är defekt ▶ Byt ut UVC-lampan Vattnet är grumligt Glaskolven är nedsmutsadFilterhu

set är smutsigt ▶ Rengör glaskolven UVC-lampan fungerar inte ▶ Byt ut UVC-lampan Kontakta EHEIM-serviceavdelningen vid övriga fel.66 Svenska

Lagring och övervintring

2. Förvara den på frostfri plats.

Kassering Beakta gällande föreskrifter vid kassering. Information om omhändertagande av elektriska och elektroniska apparater inom EU: Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i soptunna eller bland hushållsavfall. Apparaten lämnas in till kommunal uppsamlingsplats eller återvinningscentral utan kostnad. Produktförpackningen består av återvinningsbara material. Omhänderta den på miljömässigt sätt och lämna in för återvinning.
