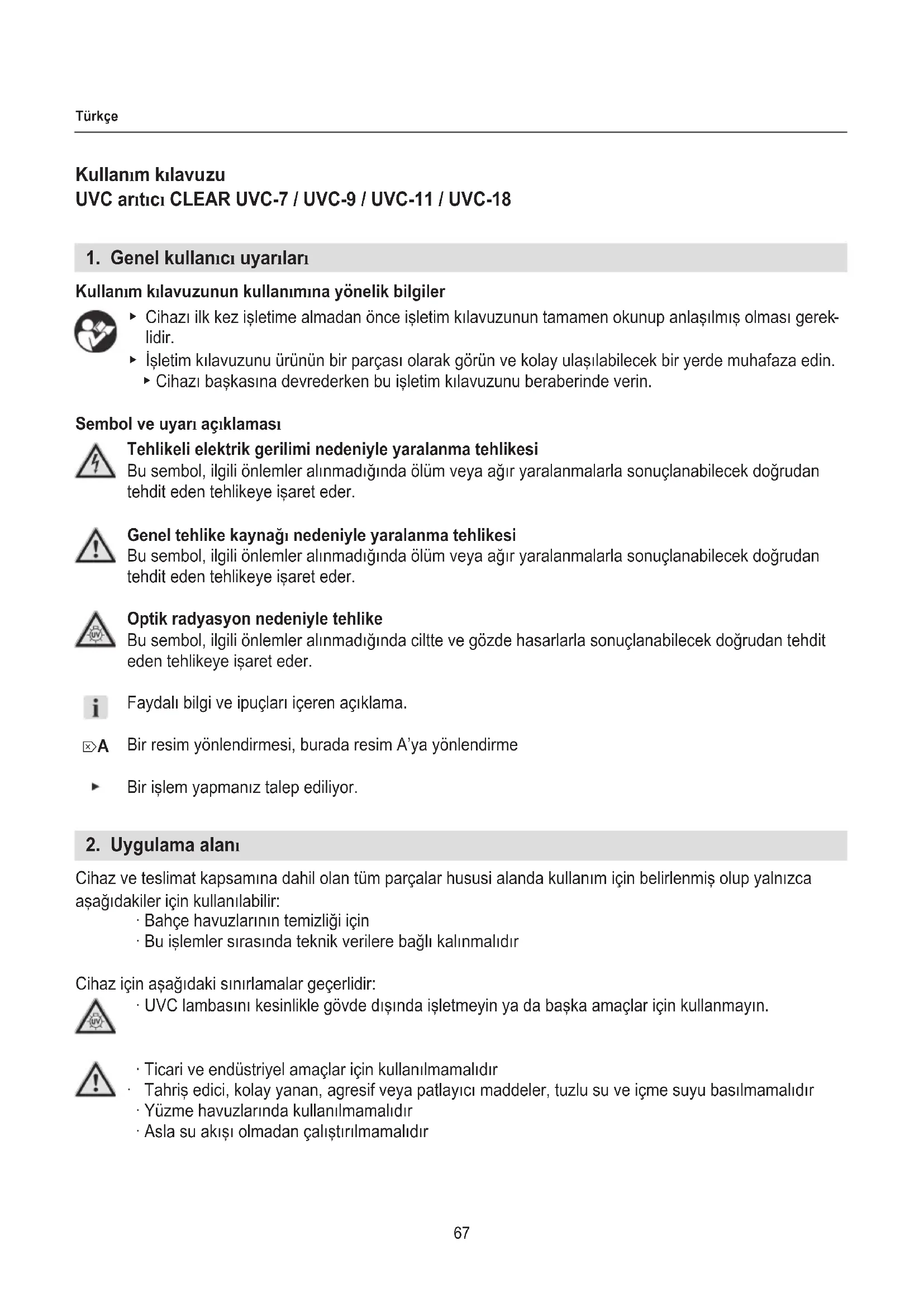

Türkçe Kullanım kılavuzu UVC arıtıcı CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına yönelik bilgiler ▶ Cihazı ilk kez işletime almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gerek

lidir. ▶ İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin. ▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin. Sembol ve uyarı açıklaması Tehlikeli elektrik gerilimi nedeniyle yaralanma tehlikesi Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder. Genel tehlike kaynağı nedeniyle yaralanma tehlikesi Bu sembol, ilgili önlemler alınmadığında ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder. Optik radyasyon nedeniyle tehlike Bu sembol, ilgili önlemler alınmadığında ciltte ve gözde hasarlarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder. Faydalı bilgi ve ipuçları içeren açıklama. Bir resim yönlendirmesi, burada resim A’ya yönlendirme Bir işlem yapmanız talep ediliyor.

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdakiler için kullanılabilir: ‧ Bahçe havuzlarının temizliği için ‧ Bu işlemler sırasında teknik verilere bağlı kalınmalıdır Cihaz için aşağıdaki sınırlamalar geçerlidir: ‧ UVC lambasını kesinlikle gövde dışında işletmeyin ya da başka amaçlar için kullanmayın. ‧ Ticari ve endüstriyel amaçlar için kullanılmamalıdır ‧ Tahriş edici, kolay yanan, agresif veya patlayıcı maddeler, tuzlu su ve içme suyu basılmamalıdır ‧ Yüzme havuzlarında kullanılmamalıdır ‧ Asla su akışı olmadan çalıştırılmamalıdır ⌦A68 Türkçe

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanıl- maması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir. ‧ Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!). ‧ Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilendirilmiş ve bundan kaynaklanabilecek tehlikeleri anlamış olma- ları durumunda 8 yaşından itibaren çocuklarda ve 󰘰ziksel, sensörik veya mental becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulunmamaları halinde çocuklar tara- fından gerçekleştirilmemelidir. Elektrik güvenliği ‧ Elektrik tesisatları uluslararası ve ulusal düzenleyici yönetmeliklerine uygun olmalıdır. ‧ Cihaz azami 30 mA’lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır. ‧ Soru ve sorunlarınız için bir elektrik uzmanına başvurun. ‧ Cihazı tüm çalışmalardan önce elektrik şebekesinden ayırın. ‧ Cihazın elektrik verileri akım şebekesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır. ‧ Uzatma kablosu ve akım dağıtıcılar açık alanda kullanmak için uygun olmalıdır (sıçrama korumalı). ‧ Cihazın suya olan güvenlik mesafesi VDE uyarınca en az 2 m olmalı

dır. ‧ Elektrik hatları H05RN-F3G0,75 işareti taşıyan lastik hortum hatların- dan daha düşük bir kesite sahip olmamalıdır. Uzatma hatları DIN VDE 0620 talepleri için yeterli olmalıdır. ‧ Bu cihazın elektrik hattı değiştirilemez. Hattın hasar görmesi durumun

da cihaz hurdaya ayrılmalıdır.69 Türkçe ‧ Prizi ve elektrik 󰘰şini neme karşı koruyun. Elektrik kablosu ile, kablonun çevresinden akan suyun prize ulaşmasını önleyecek bir damlama dön

güsünün oluşturulması önerilmektedir ‧ Cihazı yalnızca talimatlar doğrultusunda tesis edilmiş bir sigortalı prize bağlayın. Güvenli işletim ‧ Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve 󰘰şin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın. ‧ Düzgün çalışmaması veya hasarlı olması durumunda cihazı kullanma

yın. ‧ Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın. ‧ Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir. ‧ Cihazı elektrik kablosundan tutup taşımayın ve elektrik şebekesinden ayırmak için daima 󰘰şinden çekin, kablodan veya cihazdan değil. ‧ Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun. Kablo kanalsız olarak toprağın veya taşların altına döşenmiş olması durumunda bağlantı hattının üzerine basılmamalıdır. ‧ Yalnızca bu kılavuzda tarif edilen çalışmaları uygulayın. ‧ Cihazda asla teknik değişiklikler yapmayın. ‧ Cihaz için yalnızca orijinal yedek parçalar ve aksesuarlar kullanın. ‧ Cihazı yalnızca suyun içinde hiç kimse olmadığında çalıştırın! ‧ Cihazı, +4°C altında veya +35°C üzerindeki sıcaklıklara uzun süre ma- ruz bırakmayın. ‧ Doğrudan güneş ışınını önleyin. ‧ UVC lambasını kesinlikle gövde dışında kullanmayın. ‧ Kesinlikle UVC lambasının ışığına bakmayın.70 Türkçe

Kullanım UVC arıtıcı 󰘰ltre ile (⌦F) ya da 󰘰ltre olmadan (⌦E) işletilebilir. UVC lambasının yerleştirilmesi

1. Birlikte teslim edilen UVC lambalarını havuz arıtıcıya yerleştirin.

(Bkz. Bölüm 6. Bakım – Lamba değişimi). UVC arıtıcının sabit altlığa monte edilmesi (⌦A) Güvenli bir duruş için UVC arıtıcıyı sabit bir altlığa (örn. ahşap, metal plakalar) sabitleyebilirsiniz. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. İlgili sabitleme deliklerini açın.

2. UVC arıtıcıyı ahşap ya da metal plakaya vidalayın.

UVC arıtıcıyı sabit altlık olmadan işletmek istiyorsanız UVC arıtıcının stabil olarak ayakları üzerinde durmasına dikkat edin. UVC arıtıcının EHEIM akış 󰄈ltresi LOOP’a monte edilmesi (⌦B) UVC arıtıcıyı LOOP akış 󰘰ltresinin kullanım kılavuzunda açıklandığı gibi monte edin. Pompa bağlantısı montajı

1. Bir testere ile bağlantı manşonunu hortumunuzun çapına uyarlayın (⌦C).

2. Pompanın spiral hortumunu bağlantı manşonuna ② bağlayın.

3. Conta pulunu ③ atkı somununa ① (⌦D) yerleştirin.

4. Atkı somunu ile bağlantı manşonunu, UVC arıtıcı gövdesindeki iki cıvata bağlantısından birine

vidalayın. Filtre bağlantısı/çıkış hortumu montajı

1. Bir testere ile bağlantı manşonunu hortumunuzun çapına uyarlayın (⌦C).

2. Filtrenin spiral hortumunu ya da çıkış hortumunu bağlantı manşonu ② ile bağlayın.

3. Conta pulunu ③ atkı somununa ① (⌦D) yerleştirin.

4. Atkı somunu ile bağlantı manşonunu, UVC arıtıcı gövdesindeki iki cıvata bağlantısından birine

vidalayın. Hortumların hortum kelepçeleriyle sabitlenmesini öneriyoruz.71 Türkçe

UVC arıtıcının/pompanın çalıştırılması Uyarı! Elektrik çarpması! ▶ UVC arıtıcıyı havuz kıyısına en az 2 m uzaklıkta kurun. Dikkat! Maddi hasar. ▶ UVC arıtıcıyı su akışı olmadan işletmeyin. Su, UVC lambasının soğutulmasına hizmet eder.

1. UVC arıtıcıyı stabil bir zemine koyun, UVC arıtıcıyı sabit bir altlığa ya da LOOP akış 󰘰ltresine monte

2. İlgili hortum bağlantılarını monte edin.

3. Pompanın elektrik 󰘰şini prize takın. Dikkat: Pompa hemen çalışmaya başlar!

4. Elektrik 󰘰şini prize takın. Dikkat: UVC arıtıcı hemen işletime hazır hale gelir!

UVC lambası tekniğine uygun bir şekilde çalışırsa şe󰘯af bağlantı manşonları yanar. UVC arıtıcının/pompanın kapatılması

1. İlgili elektrik 󰘰şini prizden çıkarın.

Uyarı! Elektrik çarpması! ▶ Tüm bakım çalışmalarından önce elektrik 󰘰şini çıkarın. Dikkat! Yaralanma tehlikesi. Cam pistonlar ve UVC lambası kırılabilir ve cam kırılması durumunda kesik yaralanmaları meydana gelebilir. ▶ Cam pistonları ve UVC lambasını dikkatli bir şekilde kullanın. Dikkat! Maddi hasar. ▶ Temizlik için sert nesneler veya agresif temizlik maddeleri kullanmayın. Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edil

miştir. Düzenli bakım, kullanım ömrünü uzatır ve UVC arıtıcı işlevselliğinin uzun süre devam etmesini sağlar. Cam piston temizliği

1. Elektrik 󰘰şini çekin.

2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevi

rip lamba yuvasını gövdeden (⌦G) çekin.

3. Cam pistonu piyasada bulunan bir cam temizleyici ile temizleyin.

4. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını

gövdedeki (⌦L) ilgili delikler arasından itin.

5. Lamba yuvasını oturana kadar saat yönünde çevirin.,72

Türkçe Lamba değişimi UVC gücü bundan sonra güçle azaldığından UVC lambasını en geç yakl. 8000 işletim saatinden sonra değiştirin. Bunun için aşağıdaki işlemleri gerçekleştirin:

1. Elektrik 󰘰şini çekin.

2. Lamba yuvasının vidalarını sökün. Kilit açma tuşuna basın, lamba yuvasını saat yönü tersinde çevi

rip lamba yuvasını gövdeden (⌦G) çekin.

3. Emniyet cıvatasını (⌦H) çıkarın.

4. Sıkıştırma cıvatasını çıkarın ve cam pistonu dikkatli bir şekilde lamba yuvasından çekin.

5. UVC lambasını ambalajdan çıkarın. UVC lambasını lamba soketine (⌦I) takın.

6. UVC arıtıcıyı tekrar ters işlem sırasıyla monte edin. Bunun için cam pistonu dikkatli bir şekilde lamba

yuvasına takın. Cam pistonun sızdırmazlık bileziğini ③ parmak uçlarınızla aşağı doğru cam piston ve lamba yuvası (⌦J) arasındaki boşluğa itin. Montaj sırasında sızdırmazlık bileziğinin ① takılı olmasına ve blokaj bileziğinin ② lamba yuvası burnu- nu kavramasına dikkat edin (⌦J).

7. Sıkıştırma cıvatasını lamba yuvasının burnundaki dayanağa kadar çevirin (⌦K).

8. Sıkıştırma cıvatasını emniyet cıvatası ile emniyete alın.

9. Lamba yuvasını ters sırada tekrar monte edin. Bunun için lamba yuvasının kilitleme burunlarını

gövdedeki (⌦L) ilgili delikler arasından itin.

10. Lamba yuvasını oturana kadar saat yönünde çevirin.,

7. Arızaların giderilmesi

Uyarı! Elektrik çarpması! ▶ Arızaları giderme çalışmasına başlamadan önce 󰘰şi prizden çıkarın. Arıza Olası sebebi Çözüm UVC lambası yanmıyor Elektrik gerilimi yok ▶ Elektrik gerilimini kontrol edin ▶ Besleme hattını kontrol edin Elektrik 󰘰şi takılı değil ▶ Elektrik 󰘰şini prize takın UVC lambası arızalı ▶ UVC lambasını değiştirin Su temiz değil Cam piston kirli ▶ Cam pistonu temizleyin UVC lambası artık performans göstermiyor ▶ UVC lambasını değiştirin Diğer arızalarda lütfen EHEIM servisine başvurun.73 Türkçe

8. İşletim dışı bırakma

Depolama ve kış aylarında kullanım dışı bırakma

2. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tas󰄈ye Cihazın tas󰘰ye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın. Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tas󰘰yesine yönelik bilgi: Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tas󰘰ye işlemi, elektronik eski cihazlara (WEEE) yönelik AB yönergesi temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tas󰘰ye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzeme

lerden oluşmaktadır. Ambalajı çevreye uygun olarak tas󰘰ye edin ve bir geri dönüşüm noktasına teslim edin.

Tip UVC-7 UVC-9 UVC-11 UVC-18 Nominal güç 9 W 11 W 14 W 18 W Balıksız havuz 7000 l 10000 l 15000 l 20000 l Balıklı havuz 3500 l 5000 l 7500 l 10000 l Koi balıklı havuz – 2500 l 3800 l 5000 l Ölçüler (U x G x D) 132 × 263 × 129 mm Kablo uzunluğu 5 m Su bağlantıları 1/2“ – 3/4“ – 1“ Malzeme sıcaklığı 4°C – 35°C Şebeke voltajı/frekans 220 – 240 V / 50 Hz
