Marka	EHEIM
Model	streamON+ 9500
Ürün Tipi	Akvaryum için sirkülasyon pompası
Kullanım	İç mekan, tatlı su veya deniz suyu akvaryumu için
İzin verilen su sıcaklığı	+4°C ila +35°C
Koruma sınıfı	II (çift izolasyon)
Koruma indeksi	IPX8 (kalıcı daldırma)
Maksimum debi	9500 L/sa (tahmini)
Debi ayarı	Evet, döner güç regülatörü ile
Jet yönü	Evet, kilit halkalı bilyeli mafsal sayesinde
Sabitleme	Akvaryum camı için çift taraflı mıknatıs (iç/dış)
Elektrik beslemesi	Şebeke 230 V ~ 50 Hz (tahmini)
Malzemeler	Plastik, güçlü mıknatıslar
Bakım	Akan su ve fırça ile düzenli temizlik; sitrik asit ile kireç çözme
Bakım	Temizlik için tam söküm mümkün; bulaşık makinesinde yıkamayın
Güvenlik	Kuru çalıştırmayın; bakım öncesi fişi çekin; 30 mA kaçak akım koruma şalteri ile kullanın
Yedek parçalar	Mevcuttur (sepet, pervan, regülatör vb.)
Garanti	Üretici koşullarına göre

Sık sorulan sorular - streamON+ 9500 EHEIM

streamON+ 9500 pompası nasıl kurulur?

Pompayı akvaryumun içine, su seviyesinin altına yerleştirin. İç mıknatıs yarısını cama karşı konumlandırın, ardından dış yarıyı logo ② ile birlikte cam üzerinde yavaşça kaydırarak mıknatıslar üst üste gelene kadar yaklaştırın. Güç kablosunun nemden korunması için bir ilmek oluşturduğunuzdan emin olun.

Pompayı deniz suyu akvaryumunda kullanabilir miyim?

Evet, pompa hem tatlı su hem de deniz suyu için uygundur, +4°C ila +35°C sıcaklık sınırları içinde.

Debi nasıl ayarlanır?

streamON+ 6500/9500 modelleri için, döner güç regülatörü ⑦'yi sola çevirerek debiyi azaltın, sağa çevirerek artırın. 3500 modeli için, regülatör ⑥'yı kaydırın.

Pompa çalışmazsa ne yapmalıyım?

Şebeke gerilimini ve fişin doğru takıldığını kontrol edin. Pompa pervanesi sıkışmışsa, temizleyin. 9500 modeli için, termik sigorta devreye girmiş olabilir: fişi çekin, bir saat bekleyin, ardından tekrar takın.

Pompa nasıl temizlenir?

Pompayı fişten çekin. Sepeti ve pervaneyi çıkararak sökün. Tüm parçaları akan su ve fırça ile temizleyin. Kireç için %10 sitrik asit kullanın. Parçaları bulaşık makinesinde yıkamayın.

Pompayı kuru çalıştırabilir miyim?

Hayır, pompa asla kuru çalıştırılmamalıdır, bu onarılamaz hasara neden olabilir.

Pompanın jet yönü nasıl ayarlanır?

Pompayı bilyeli mafsal kısmından istenen yöne dikkatlice çevirin, ardından conta halkası ⑤'i sıkarak konumu kilitleyin.

Mıknatıslarla ilgili riskler nelerdir?

Pompa, kalp pillerini etkileyebilecek güçlü mıknatıslar içerir (en az 30 cm mesafe bırakın). Sıkışma riski: mıknatısları ayırmak için ters yönde çevirin ve gömülü tutamakları kullanın. Mıknatısları 30 cm mesafede tutun.

Yedek parçalar nereden bulunur?

Yedek parçalar EHEIM servisi veya yetkili bayilerden temin edilebilir. Referanslar için kılavuzun 176. sayfasına bakın.

Kullanım dışı pompa nasıl saklanır?

Pompayı akvaryumdan çıkarın, iyice temizleyin ve dondan korunan bir yerde saklayın.

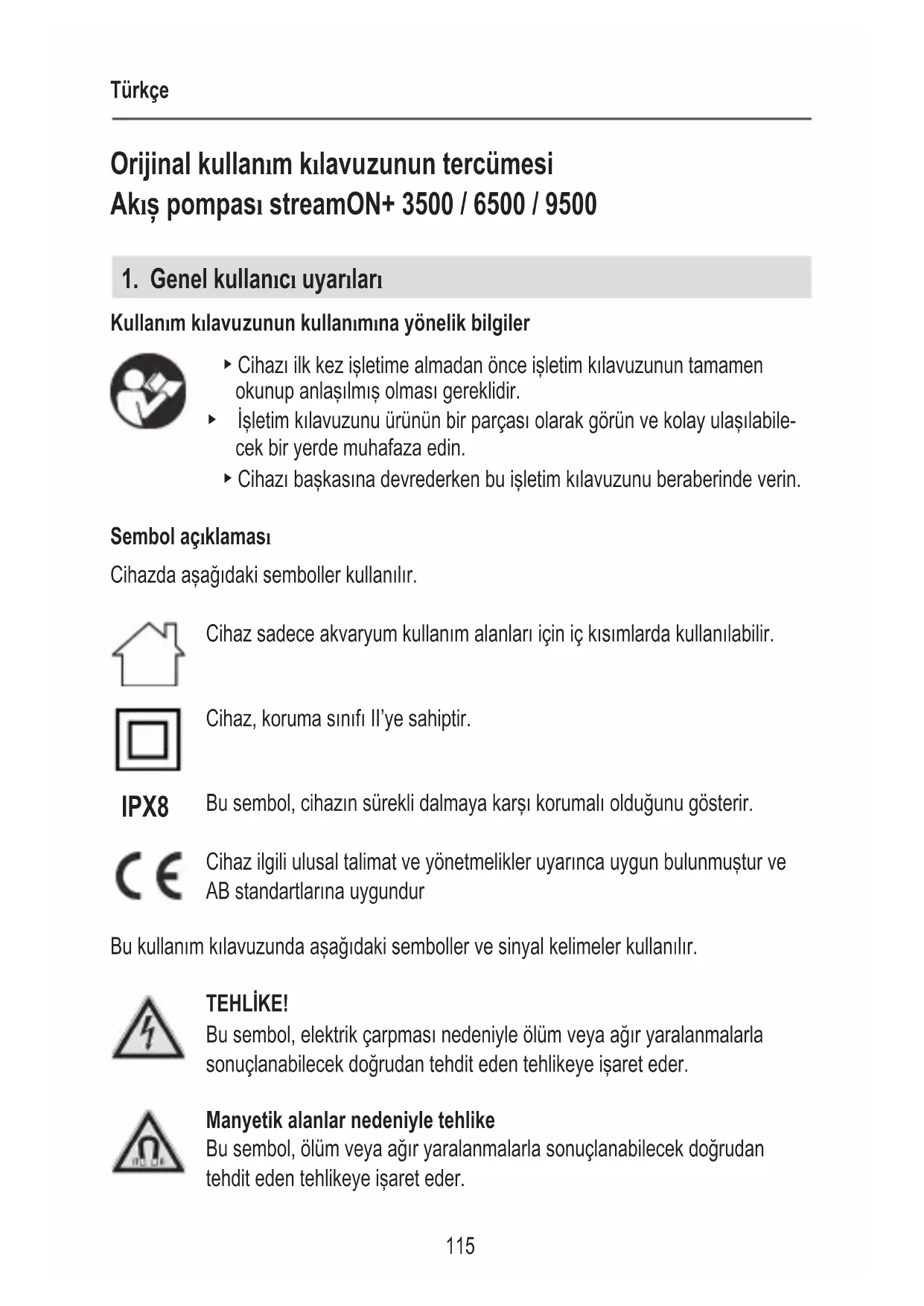

KULLANIM KILAVUZU streamON+ 9500 EHEIM

tr Kullanım talimatları

Orijinal kullanım kılavuzunun tercümesi

Akış pompası streamON+ 3500 / 6500 / 9500

1. Genel kullanıcı uyarıları

Kullanım kılavuzunun kullanımına yönelik bilgiler

▶ Cihazı ilk kez işletme almadan önce işletim kılavuzunun tamamen okunup anlaşılmış olması gereklidir.
- İşletim kılavuzunu ürünün bir parçası olarak görün ve kolay ulaşılabilecek bir yerde muhafaza edin.
▶ Cihazı başkasına devrederken bu işletim kılavuzunu beraberinde verin.

Sembol açıklaması

Cihazda aşağıdaki semboller kullanılır.

Cihaz sadece akvaryum kullanım alanları için iç kısımlarda kullanılabilir.

Cihaz, koruma sınıfı Il'ye sahiptir.

IPX8

Bu sembol, cihazın sürekli dalmaya karşı korumalı olduğunu gösterir.

Cihaz ilgili ulusal talimat ve yönetmelikler uyarınca uygun bulunmuştur ve AB standartlarına uygundur

Bu kullanım kılavuzunda aşağıdaki semboller ve sinyal kelimeler kullanılır.

TEHLİKE!

Bu sembol, elektrik çarpması nedeniyle ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

Manyetik alanlar nedeniyle tehlike

Bu sembol, ölüm veya ağır yaralanmalarla sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

UYARI!

Bu sembol, orta ila hafif yaralanmalarla veya sağlık açısından bir riskle sonuçlanabilecek doğrudan tehdit eden tehlikeye işaret eder.

DİKKAT!

Bu sembol, maddi hasar tehlikesine işaret eder.

Faydalı bilgi ve ipuçları içeren açıklama.

Görünüm düzeni

Bir resim yönlendirmesi, burada resim A'ya yönlendirme

Bir işlem yapmanız talep ediliyor.

2. Uygulama alanı

Amacına uygun kullanım

Cihaz ve teslimat kapsamına dahil olan tüm parçalar hususi alanda kullanım için belirlenmiş olup yalnızca aşağıdaki kiler için kullanılabilir:

• Akvaryumda su devridaimi için
• İç kısımlarda
• Bu işlemler sırasında teknik verilere bağlı kalınmalıdır

Cihaz için aşağıdaki sınırlamalar geçerlidir:

• Ticari ve endüstriyel amaçlar için kullanılmamalıdır
• Sadece +4 °C ile +35 °C arasındaki su sıcaklığı için kullanın

3. Güvenlik uyarıları

Cihazın usulüne aykırı kullanılması veya amacına uygun bir şekilde kullanılmaması durumunda ya da güvenlik uyarılarının dikkate alınmaması halinde cihaz kişiler ve cisimler için tehlike arz edebilir.

Güvenliğiniz için

- Cihaz ambalajının çocukların eline geçmesine izin vermeyin, aksi halde tehlikeye maruz kalabilirler (boğulma tehlikesi!).

- Bu cihaz, gözetlenmeleri veya cihazın güvenli kullanımı konusunda bilgilen-dirilmiş ve bundan kaynaklanabilecek tehlikeleri anomalies olmaları durumunda 8 yaş üzerindeki çocuklar ve fiziksel, sensörik veya zihinsel becerileri ya da deneyim ve/veya bilgileri sınırlı olan kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetim altında bulun-mamaları halinde çocuklar tarafından gerçekleştirilmemelidir.

- Kullanmaya başlamadan önce cihazın, özellikle elektrik kablosunun ve fişin hasarsız olduğundan emin olmak için bir gözle kontrol işlemi uygulayın.

- Cihazı asla hasarlı bir elektrik kablosu ile kullanmayın.

- Tamir işleri yalnızca bir EHEIM servis noktası tarafından yapılabilir.

- Cihazı elektrik kablosundan tutup taşı- mayın ve elektrik şebekesinden ayır- mak için daima fişinden çekin, kablodan veya cihazdan değil.

- Elektrik kablosunu sıcaklığa, yağa ve keskin kenarlıklara karşı koruyun.

- Yalnızca bu kılavuzda tarif edilen çalış- maları uygulayın.

- Cihazda asla teknik değişiklikler yapmayın.

- Cihaz için yalnızca orijinal yedek parça-lar ve aksesuarlar kullanın.

- Cihaz, kalp pillerini veya implantlı şok cihazlarını (ICD) olumsuz etkileyebilen yüksek manyetik alanlı manyetiklere sahiptir. İmplant ile manyetik arasında en az 30 cm mesafe bırakın.

- Pompa azami 30 mA'lik kaçak akımlı bir hatalı akım koruma tertibatı ile emniyete alınmış olmalıdır. Soru ve sorunlarınız için bir elektrik uzmanına başvurun.

- Su sızıntısı durumunda veya hatalı akım koruma tertibatı devreye girdiğinde derhal akvaryumdaki tüm cihazları fişinden çekin.

- Genel olarak akvaryumdaki cihazları, kullanılmadıklarında, parçaları takıp sökerken ve tüm temizlik ve bakım çalışmalarından önce fişinden çekin.

- Prizi ve elektrik fişini neme karşı koruyun. Elektrik kablosu ile, kablonun çevresinden

akan suyun prize ulaşmasını önleyecek bir damlama döngüsünün oluşturulması önerilmektedir

- Pompanın elektrik verileri akım şebe-kesinin verilerine uygun olmalıdır. Bu veriler tip levhasında, ambalajda ve bu kılavuzda yer almaktadır.

- Pompanın elektrik hattı değiştirilemez. Hattın hasar görmesi durumunda pompa hurdaya ayrılmalıdır.

4. İşletime alma

Akvaryuma montaj (☒A)

Dikkat, güçlü manyetikler! Ezilme tehlikesi.

▶ Manyetikleri karşılıklı çevirerek ayırın. Bunun için, öngörülen kulp oluklarını kullanın.
▶ Manyetikleri birbirinden 30 cm'lik mesafede depolayın.

1. Pompayı bir elinizle içeriden akvaryumdaki su seviyesinin altında istediğiniz konuma getirin.
2. Diğer elinizle ② logolu manyetik yarısını pompaya mesafeli olarak dışarıdan dikkatli biçimde cama yerleştirin. Manyetiğin cama vurmamasına dikkat edin!
3. Camdaki manyetiği, iki manyetik yarısı ①/② üst üste gelene kadar pompaya doğru itin.

Elektrik kablosunun döşenmesi (☒B)

1. Elektrik kablosunu④ gerekirse pompa gövdesinin solundan veya sağından geçirin.
2. Kabloyu ilgili tutucuya sabitleyin.

5. Kullanım

DİKKAT! Maddi hasar.

Pompa kuru çalışmamalıdır.

Pompanın açılması / kapatılması

1. Elektrik fişini prize takın. Dikkat: Pompa hemen çalışmaya başlar!
2. Kapatmak için elektrik fişini prizden çıkarın.

Akış yönünün ayarlanması (☒C)

1. Akış pompasını küresel mafsal üzerinden istenilen akış yönüne çevirin.
2. Tutma halkasını⑤ sikarak konumu sabitleyin.

Akış regulasyonu

streamON+ (☒D)

1. Su akışını ayarlamak için güç regülatörünü ⑥ öne veya arkaya doğru itin.

streamON+ 6500 / 9500 (☒E)

1. Su akışını ayarlamak için güç regülatörünü ⑥ sola veya sağa doğru çevirin.

6. Bakım

Uyarı! Elektrik çarpması!

▶ Bakım çalışmalarından önce pompanın elektrik fişini çıkarın.

Dikkat! Maddi hasar.

- Temizlik için sert nesneler veya temizlik maddeleri kullanmayın.

- Pompa parçaları, bulaşık makinesine dayanıklı değildir! Pompa parçalarını, bulaşık makinesinde temizlemeyin.

Aşağıdaki bölümlerde, optimum ve sorunsuz bir işletim için gerekli olan bakım çalışmaları tarif edilmiştir. Düzenli bakım, kullanım ömrünü uzatır ve pompa işlevselliğinin uzun süre devam etmesini sağlar.

Kirlenme derecesine göre cihazı tamamen parçalara ayırıp temizlemenizi öneriyoruz.

Bunun için aşağıdaki işlemleri gerçekleştirilir:

Pompanın temizlenmesi

1. Bakım çalışmalarından önce pompanın elektrik fişini çıkarın.
2. Bir elinizle pompayı tutun.
3. Diğer elinizle logolu manyetik yarısını camın üzerinde pompadan uzağa itin.
4. Pompayı çıkarın.

streamON+ 3500 (☒F)

1. İki yan mandala aynı anda bastırın pompa sepetini ⑧ motor gövde-sinden çıkarın.
2. Pompa çarkını ⑩ motor gövdesinden çıkarın.
3. Güç regülatörünü ⑥ hafifçe basarak genişletin ve pompa sepetinden çıkarın.
4. Tüm bileşenleri çeşme altına tutarak bir fırça ile temizleyin. Kireçlenmeleri %10'luk sitrik asit ile giderin
5. Pompayı tekrar ters işlem sırasıyla monte edin.

Birleştirirken baskı rondelasının ⑨ motor gövdesine düzgün takılmış olmasına dikkat edin.

streamON+ 6500 / 9500 (☒G)

1. İki yan mandala aynı anda bastırın pompa sepetini ⑧ motor gövde-sinden çıkarın.
2. Güç regülatörünü⑦ motor gövdesinden çıkarın.
3. Pompa çarkını ⑩ motor gövdesinden çıkarın.
4. Tüm bileşenleri çeşme altına tutarak bir fırça ile temizleyin. Kireçlenmeleri %10'luk sitrik asit ile giderin
5. Pompayı tekrar ters işlem sırasıyla monte edin.

Birleştirirken yatak kovanlarının ⑪ pompa sepetine ve motor gövdesine düzgün takılmış olmasına dikkat edin.

7. Arızaların giderilmesi

Uyarı! Elektrik çarpması!

- Arızaları giderme çalışmasına başlamadan önce pompanın fişini prizden çıkarın.

Arıza Olası sebebi Çözüm

Pompa çalışmıyor	Elektrik gerilimi yok	► Elektrik gerilimini kontrol edin► Besleme hattını kontrol edin
Pompa basmıyor	Elektrik fişi takılı değil	► Elektrik fişini prize takın
	Pompa çarkı blokeli ► Pompayı temizleyin
	Termik koruma şalteri etkinleştirildi (sadece streamON+ 9500)	1. Elektrik fişini çıkarın ve pompanın soğumasını sağlayın.2. Yaklaşık 1 saat sonra elektrik fişini tekrar prize takın.
Pompa yetersiz basıyor	Filtre gövdesi kirli ► Filtre gövdesini temizleyin

Diğer arızalarda lütfen EHEIM servisine başvurun.

8. Devre dışı bırakma ve tasfiye

Depolama

1. Cihazı akvaryumdan çıkarın.
2. Cihazı temizleyin
3. Cihazı donma tehlikesi olmayan bir yerde depolayın.

Tasfiye

Cihazın tasfiye edilmesi gerektiğinde ilgili yasal talimatları dikkate alın.

Avrupa Birliği dahilinde elektrikli ve elektronik cihazların tasfiyesine yönelik bilgi:

Avrupa Birliği dahilinde elektrik ile çalışan cihazlar için tasfiye işlemi, eski elektronik cihazlara (WEEE) yönelik 2012/19/EU sayılı AT yönetmeliği temeline dayanan ulusal yönetmelikler tarafından bildirilmiştir. Buna göre cihaz belediye veya ev çöpü ile birlikte tasfiye edilmemelidir. Cihaz belediye toplama noktalarında veya geri dönüşüm yerlerinde ücretsiz olarak kabul edilmektedir. Ürün ambalajı geri dönüştürülebilir malzemelerden oluşmaktadır. Ambalajı çevreye uygun olarak tasfiye edin ve bir geri dönüşüm noktasına teslim edin.

9. Yedek parçalar

Bkz. sayfa 176.
