Značka	EHEIM
Model	streamON+ 9500
Typ produktu	Cirkulační čerpadlo pro akvárium
Použití	Vnitřní, pro sladkovodní nebo mořské akvárium
Přípustná teplota vody	+4 °C až +35 °C
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IPX8 (trvalé ponoření)
Maximální průtok	9500 l/h (odhad)
Nastavení průtoku	Ano, otočným regulátorem výkonu
Směr proudu	Ano, díky kulovému kloubu s pojistným kroužkem
Upevnění	Dvoustranným magnetem (vnitřní/vnější) pro sklo akvária
Elektrické napájení	Síť 230 V ~ 50 Hz (odhad)
Materiály	Plast, silné magnety
Péče	Pravidelné čištění tekoucí vodou a kartáčem; odstraňování vodního kamene kyselinou citronovou
Údržba	Úplná demontáž možná pro čištění; nemýt v myčce nádobí
Bezpečnost	Neprovozovat nasucho; před údržbou odpojit; používat s proudovým chráničem 30 mA
Náhradní díly	K dispozici (koš, oběžné kolo, regulátor atd.)
Záruka	Podle podmínek výrobce

Často kladené otázky - streamON+ 9500 EHEIM

Jak nainstalovat čerpadlo streamON+ 9500?

Umístěte čerpadlo dovnitř akvária pod hladinu vody. Umístěte vnitřní polovinu magnetu na sklo, poté přiložte vnější polovinu s logem ② a pomalu ji posouvejte po skle, dokud se magnety nepřekryjí. Ujistěte se, že je síťový kabel chráněn před vlhkostí vytvořením smyčky.

Mohu čerpadlo použít v mořském akváriu?

Ano, čerpadlo je vhodné jak pro sladkou, tak pro mořskou vodu v teplotním rozmezí +4 °C až +35 °C.

Jak nastavit průtok?

U modelů streamON+ 6500/9500 otáčejte otočným regulátorem výkonu ⑦ doleva pro snížení průtoku, doprava pro zvýšení. U modelu 3500 posuňte regulátor ⑥.

Co dělat, když čerpadlo nefunguje?

Zkontrolujte síťové napětí a zda je zástrčka správně zasunuta. Pokud je oběžné kolo zablokované, vyčistěte jej. U modelu 9500 se mohl aktivovat tepelný jistič: odpojte, počkejte hodinu a znovu zapojte.

Jak čerpadlo vyčistit?

Odpojte čerpadlo. Rozeberte jej odstraněním koše a oběžného kola. Všechny součásti očistěte tekoucí vodou a kartáčem. Na vodní kámen použijte 10% kyselinu citronovou. Díly nemyjte v myčce nádobí.

Mohu čerpadlo provozovat nasucho?

Ne, čerpadlo nikdy nesmí běžet nasucho, hrozí jeho nevratné poškození.

Jak nasměrovat proud čerpadla?

Opatrně otáčejte čerpadlem v kulovém kloubu požadovaným směrem a poté zajistěte utažením pojistného kroužku ⑤.

Jaká jsou rizika spojená s magnety?

Čerpadlo obsahuje silné magnety, které mohou ovlivnit kardiostimulátory (dodržujte vzdálenost alespoň 30 cm). Nebezpečí skřípnutí: pro oddělení magnetů je otáčejte opačným směrem a použijte zapuštěné rukojeti. Magnety skladujte ve vzdálenosti 30 cm od sebe.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici u servisu EHEIM nebo u autorizovaných prodejců. Odkazy naleznete na straně 176 návodu.

Jak čerpadlo skladovat mimo provoz?

Vyjměte čerpadlo z akvária, důkladně jej očistěte a uložte na místo chráněné před mrazem.

NÁVOD K OBSLUZE streamON+ 9500 EHEIM

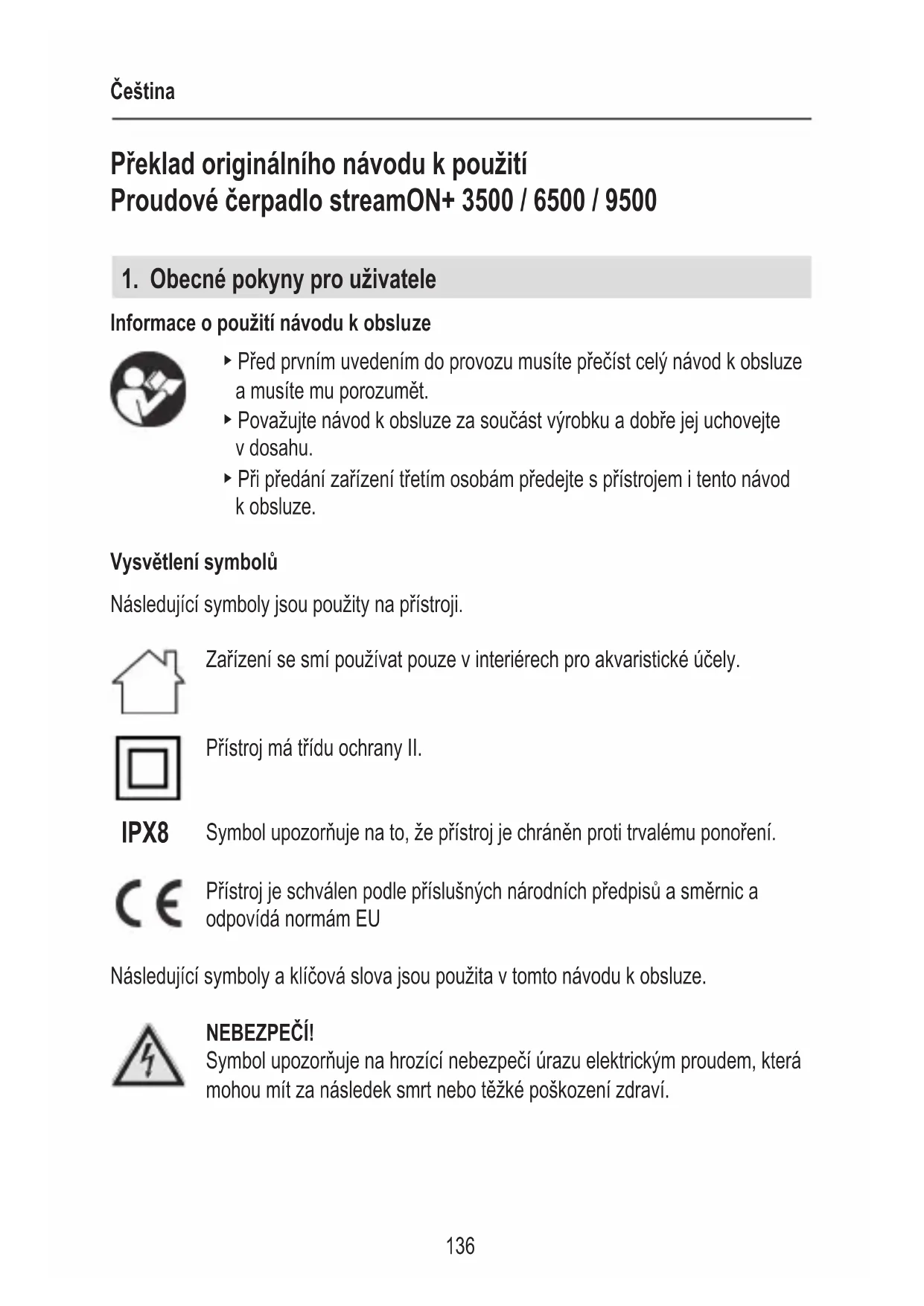

Překlad originálního návodu k použití Proudové čerpadlo streamON+ 3500 / 6500 / 9500

1. Obecné pokyny pro uživatele

Informace o použití návodu k obsluze

▶ Před prvním uvedením do provozu musíte přečíst celý návod k obsluze a musíte mu porozumět.
▶ Považujte návod k obsluze za součást výrobku a dobře jej uchovejte v dosahu.
- Při předání zařízení třetím osobám předejte s přístrojem i tento návod k obsluze.

Vysvětlení symbolů

Následující symboly jsou použity na přístroji.

Zařízení se smí používat pouze v interiérech pro akvaristické účely.

Přístroj má třídu ochrany II.

IPX8

Symbol upozorňuje na to, že přístroj je chráněn proti trvalému ponoření.

Přístroj je schválen podle příslušných národních předpisů a směrnic a odpovídá normám EU

Následující symboly a klíčová slova jsou použita v tomto návodu k obsluze.

NEBEZPEČÍ!

Symbol upozorňuje na hrozící nebezpečí úrazu elektrickým proudem, která mohou mít za následek smrt nebo těžké poškození zdraví.

Nebezpečí způsobené elektrickým polem

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek smrt nebo těžké poškození zdraví.

VAROVÁNÍ!

Symbol upozorňuje na hrozící nebezpečí, která mohou mít za následek středně těžké až lehké poškození zdraví nebo ohrožení zdraví.

POZOR!

Symbol upozorňuje na nebezpečí věcných škod.

Pokyn s užitečnými informacemi a tipy.

Konvence zobrazení

☒A Odkaz na vyobrazení, zde odkaz na vyobrazení A

Výzva k provedení činnosti.

2. Oblast použití

Použití v souladu s určením

Přístroj a všechny části, které jsou součástí dodání, jsou určeny pro soukromé využití a smí se používat výhradně:

· pro oběh vody v akváriu
• v interiérech
- při dodržení technických údajů

Pro přístroj platí následující omezení:

· nepoužívejte jej pro komerční nebo průmyslové účely

· používejte jej pro teploty vody od +4 °C do +35 °C

3. Bezpečnostní pokyny

Pokud se přístroj používá neodborně, případně v rozporu s účelem použití nebo jsou zanedbány bezpečnostní pokyny, může přístroj představovat riziko poškození života a zdraví i riziko věcných škod.

Pro Vaši bezpečnost

- Obal přístroje nedávejte do rukou dětem, protože jim hrozí nebezpečí (Nebezpečí udušení!).

- Tento přístroj smějí používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a/nebo znalostí pouze pod dozorem, nebo po poučení o bezpečném použití přístroje, a poté, co porozuměly nebezpečím, která z jeho použití plynou. Nenechávejte děti, aby si s přístrojem hrály. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

- Před použitím provedte vizuální kontrolu a ujistěte se, že prístroj, a ze-

jména sít'ový kabel a zástrčka, nejsou poškozeny.

• Nikdy nepoužívejte přístroj, pokud je poškozený sít'ový kabel.
• Opravy smí provádět výhradně autorizovaný servis EHEIM.
• Přístroj nenoste za síťový kabel a pro odpojení od sítě zatáhněte vždy za zástrčku a nikoli za kabel nebo za přístroj.
• Chraňte sít'ový kabel před žárem, oleji a ostrými hranami.
• Provádějte pouze takové práce, které jsou popsány v tomto návodu k použití.
• Nikdy neprovádějte technické změny na zařízení.
• Používejte pouze originální náhradní díly a příslušenství k přístroji.

- Přístroj je vybaven magnety se silným magnetickým polem, které mohou ovliv-

nit kardiostimulátory nebo implantabilní defibrilátory (ICD). Dodržujte rozestup minimálně 30 cm mezi implantátem a magnetem.

- Čerpadlo musí být jištěno proudovým chráničem se jmenovitým reziduálním proudem maximálně 30 mA. V případě dotazů nebo problémů se obrat’te na kvalifikované elektrikáře.

- Při prosakování vody, příp. pokud rea-gují proudové chrániče, ihned odpojte všechny přístroje v akváriu od elek-trické sítě.

- V zásadě odpojujte všechny přístroje v akváriu od elektrické sítě, pokud se nepoužívají, před jejich demontáží nebo montáží a před každým čištěním a údržbovými pracemi.

- Chraňte zásuvku a sít'ovou zástrčku před vlhkostí. Je doporučeno vytvořit ze sít'ového

kabelu smyčku na odkapávání, která by zabránila, aby se voda dostala po kabelu do zásuvky.

- Elektrické údaje čerpadla se musí shodovat s údaji elektrické sítě. Tyto údaje naleznete na typovém štítku, obalu nebo v tomto návodu.

- Napájecí sít'ové vedení čerpadla není možní vyměnit. Při poškození přívodu se čerpadlo musí vyřadit k likvidaci.

4. Uvedení do provozu

Montáž do akvária (☒A)

Pozor silné magnety! Nebezpečí pohmoždění.

▶ Oddělte magnety vzájemným otáčením v opačném směru. Použijte k tomu určené úchyty.

▶ Uložte magnety odděleně, s 30cm rozestupem.

1. Přidržte rukou čerpadlo zevnitř v požadované poloze v akváriu pod vodní hladinou.
2. Druhou rukou opatrně nasadte zvenčí na skleněnou desku a v určitém odstupu od pumpy druhou polovinu magnetu s logem ②. Dbejte na to, aby magnet nenarazil na skleněnou desku!
3. Posunujte polovinu magnetu po skle směrem k čerpadlu, dokud obě poloviny magnetu ①/② neleží nad sebou.

Umístění sít'ového kabelu (☒B)

1. Sít'ový kabel ④ ved'te podle potřeby doleva nebo doprava kolem čerpadla.
2. Připevněte kabel do odpovídajícího držáku ③.

5. Obsluha

POZOR! Nebezpečí věcných škod.

Čerpadlo nesmí běžet nasucho.

Vypnutí/zapnutí čerpadla

1. Sít'ovou zástrčku zasuňte do zásuvky. Pozor: Čerpadlo se ihned zapne!
2. Pro vypnutí vytáhněte sít'ovou zástrčku ze zásuvky.

Nastavení směru proudění (☒C)

1. Otočte proudové čerpadlo kulovým kloubem do požadovaného směru.
2. Zajistěte polohu utažením pojistného kroužku ⑤.

Regulování průtoku

streamON+ 3500 (☒D)

1. Pro nastavení průtoku vody posuňte regulátor výkonu ⑥ dopředu, příp. dozadu.

streamON+ 6500 / 9500 (☒E)

1. Pro nastavení průtoku vody posuňte regulátor výkonu ⑦ doleva, příp. doprava.

6. Údržba

Pozor! Nebezpečí úrazu elektrickým proudem!

▶ Před údržbovými pracemi vytáhněte zástrčku čerpadla ze sítě.

Opatrně! Nebezpečí věcných škod.

K čištění nepoužívejte žádné tvrdé předměty nebo čisticí prostředky.
- Součásti čerpadla nejsou vhodné pro myčky nádobí! Nečistěte součásti čerpadla v myčce.

V následujících kapitolách jsou popsány údržbové práce, které jsou nutné pro optimální provoz bez poruch. Pravidelná údržba prodlužuje životnost výrobku a zajišťuje funkčnost čerpadla na dlouhou dobu.

V závislosti na míře znečištění doporučujeme přístroj kompletně rozmontovat a vyčistit. Přitom postupujte následovně:

Čištění čerpadla

1. Před údržbovými pracemi vytáhněte zástrčku čerpadla ze sítě.
2. Přidržte čerpadlo jednou rukou.
3. Druhou rukou odsuňte polovinu magnetu s logem po skleněné desce pryč od čerpadla.
4. Vyjměte čerpadlo.

streamON+ 3500 (☒F)

1. Stiskněte současně oba výstupky a vytáhněte koš čerpadla⑧ z krytu motoru.
2. Vytáhněte kolo čerpadla ⑩ z krytu motoru.
3. Tlačte regulátor výkonu⑥ mírně od sebe a vyjměte ho z koše čerpadla.
4. Kartáčkem vyčistěte všechny části pod tekoucí vodou. Odstraňte vápenné usazeniny 10% kyselinou citrónovou
5. Čerpadlo znovu sestavte v opačném pořadí.

Při sestavování dbejte na to, aby náběhový kotouč ⑨ byl správně umístěn v krytu motoru.

streamON+ 6500 / 9500 (☒G)

1. Stiskněte současně oba výstupky a vytáhněte koš čerpadla⑧ z krytu motoru.
2. Vytáhněte regulátor výkonu ⑦ z krytu motoru.
3. Vytáhněte kolo čerpadla ⑩ z krytu motoru.
4. Kartáčkem vyčistěte všechny části pod tekoucí vodou. Odstraňte vápenné usazeniny 10% kyselinou citrónovou
5. Čerpadlo znovu sestavte v opačném pořadí.

Při sestavování dbejte na to, aby pouzdro ložiska ⑪ bylo správně umístěno v koši čerpadla a v krytu motoru.

7. Odstraňování poruch

Pozor! Nebezpečí úrazu elektrickým proudem!

▶ Před odstraňováním poruchy vytáhněte zástrčku čerpadla ze sítě.

Porucha Možná příčina Řešení

Čerpadlo nestartuje	Chybí sít'ové napětí	► Zkontrolujte sít'ové napětí► Zkontrolujte přívod
Čerpadlo nečerpá Sít'ová zástrčka není zasunuta		► Zastrčte zástrčku do sít'ového zdroje
Čerpadlo nedosta-tečně čerpá	Kryt filtru je znečištěn	► Vyčistěte kryt filtru

Při jiných poruchách se prosím obrat'te na servis EHEIM.

8. Vyřazení z provozu a likvidace

Skladování

1. Vyjměte přístroj z akvária.
2. Přístroj vyčistěte
3. Uskladněte přístroj na nemrznoucím místě.

Likvidace

V případě likvidace přístroje dbejte na příslušná zákonná ustanovení. Informace o likvidaci elektrických a elektronických přístrojů v ES: V rámci Evropského společenství se likvidace přístrojů s elektrickým pohonem řídí národními ustanoveními, která jsou založena na směrnici EU 2012/19/EU o použitých elektronických přístrojích (WEEE). Podle tohoto ustanovení nesmíte přístroj likvidovat spolu s komunálním nebo domovním odpadem. Přístroj zdarma odevzdejte do komunální sběrny odpadu nebo do sběrného dvora. Balení produktu se skládá z recyklovatelných materiálů. Likvidujte je ekologicky a recyklujte je.

9. Náhradní díly

Viz strana 176.
