Marque	EHEIM
Modèle	streamON+ 9500
Type de produit	Pompe de brassage pour aquarium
Utilisation	Intérieur, pour aquarium d'eau douce ou d'eau de mer
Température d'eau admissible	+4°C à +35°C
Classe de protection	II (double isolation)
Indice de protection	IPX8 (immersion permanente)
Débit maximal	9500 L/h (estimé)
Réglage du débit	Oui, par régulateur de puissance rotatif
Orientation du jet	Oui, grâce à une articulation à rotule avec bague de blocage
Fixation	Par aimant double face (intérieur/extérieur) pour vitre d'aquarium
Alimentation électrique	Secteur 230 V ~ 50 Hz (estimation)
Matériaux	Plastique, aimants puissants
Entretien	Nettoyage régulier à l'eau courante et brosse ; détartrage à l'acide citrique
Maintenance	Démontage complet possible pour nettoyage ; ne pas nettoyer au lave-vaisselle
Sécurité	Ne pas faire fonctionner à sec ; débrancher avant entretien ; utiliser avec disjoncteur différentiel 30 mA
Pièces de rechange	Disponibles (panier, roue, régulateur, etc.)
Garantie	Selon conditions du fabricant

FOIRE AUX QUESTIONS - streamON+ 9500 EHEIM

Comment installer la pompe streamON+ 9500 ?

Placez la pompe à l'intérieur de l'aquarium, sous le niveau d'eau. Positionnez la moitié d'aimant intérieure contre la vitre, puis approchez la moitié extérieure avec le logo ② en la glissant lentement sur la vitre jusqu'à ce que les aimants se superposent. Assurez-vous que le câble secteur est protégé de l'humidité en formant une boucle.

Puis-je utiliser la pompe dans un aquarium d'eau de mer ?

Oui, la pompe convient aussi bien à l'eau douce qu'à l'eau de mer, dans les limites de température de +4°C à +35°C.

Comment régler le débit ?

Pour les modèles streamON+ 6500/9500, tournez le régulateur de puissance rotatif ⑦ vers la gauche pour réduire le débit, vers la droite pour l'augmenter. Pour le modèle 3500, faites glisser le régulateur ⑥.

Que faire si la pompe ne démarre pas ?

Vérifiez la tension secteur et que la fiche est bien insérée. Si la roue de la pompe est bloquée, nettoyez-la. Pour le modèle 9500, le disjoncteur thermique peut s'être activé : débranchez, attendez une heure, puis rebranchez.

Comment nettoyer la pompe ?

Débranchez la pompe. Démontez-la en retirant le panier et la roue. Nettoyez tous les composants à l'eau courante avec une brosse. Pour le calcaire, utilisez de l'acide citrique à 10 %. Ne passez pas les pièces au lave-vaisselle.

Puis-je faire fonctionner la pompe à sec ?

Non, la pompe ne doit jamais fonctionner à sec, cela risquerait de l'endommager irrémédiablement.

Comment orienter le jet de la pompe ?

Tournez délicatement la pompe au niveau de l'articulation à rotule dans la direction souhaitée, puis bloquez la position en serrant la bague de retenue ⑤.

Quels sont les risques liés aux aimants ?

La pompe contient des aimants puissants qui peuvent influencer les stimulateurs cardiaques (maintenir une distance d'au moins 30 cm). Risque de coincement : pour séparer les aimants, tournez-les en sens inverse et utilisez les poignées encastrées. Conservez les aimants à 30 cm de distance.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles auprès du service EHEIM ou des revendeurs agréés. Consultez la page 176 de la notice pour les références.

Comment stocker la pompe hors utilisation ?

Retirez la pompe de l'aquarium, nettoyez-la soigneusement et conservez-la dans un endroit à l'abri du gel.

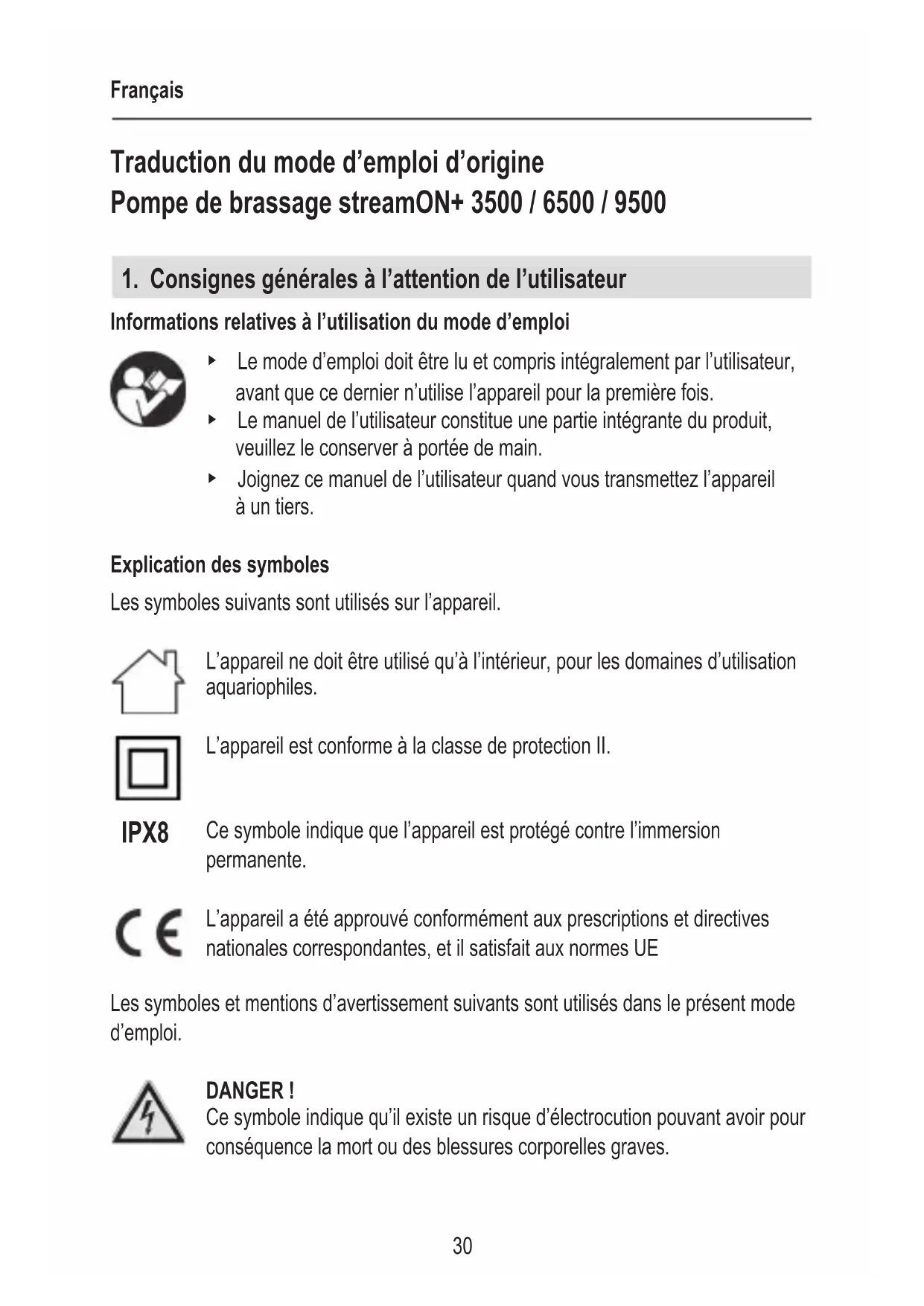

MODE D'EMPLOI streamON+ 9500 EHEIM

Informations relatives à l'utilisation du mode d'emploi

Le mode d'emploi doit être lu et compris intégralement par l'utilisateur, avant que ce dernier n'utilise l'appareil pour la première fois. Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main. Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont utilisés sur l'appareil.

L'appareil ne doit être utilisé qu'à l'intérieur, pour les domaines d'utilisation aquariophiles.

L'appareil est conforme à la classe de protection II.

IPX8

Ce symbole indique que l'appareil est protégé contre l'immersion permanente.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes UE.

Les symboles et mentions d'avertissement suivants sont utilisés dans le présent mode d'emploi.

DANGER!

Ce symbole indique qu'il existe un risque d'électrocution pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Danger par champs magnétiques

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence des blessures corporelles moyennes à légères, ou bien des conséquences pour la santé.

Attention!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

Convention de présentation

Renvoi à une illustration, ici à la figure A

Vous êtes invité(e) à exécuter une action.

Utilisation conforme aux prescriptions

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement :

· pour la circulation d'eau dans l'aquarium • pour l'intérieur - En respectant les caractéristiques techniques

Les restrictions suivantes s'appliquent à l'appareil :

• Ne pas utiliser à des fins commerciales ou industrielles
• N'utiliser que pour des températures d'eau de +4 °C à +35 °C

3. Consignes de sécurité

Cet appareil peut présenter des dangers pour les personnes et les biens s'il n'est pas utilisé correctement ou conformément aux fins pour lesquelles il a été conçu ou encore si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

- Tenir l'emballage de l'appareil hors de portée des enfants parce qu'il peut représenter un danger (risque d'étouffement) !

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne laissez pas les enfants jouer

avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

- Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le câble secteur et la fiche sont intacts.

- N'utilisez jamais l'appareil avec un câble secteur endommagé.

- Les réparations doivent être réalisées par un service agréé par EHEIM.

- Ne portez pas l'appareil par le câble secteur, tirez toujours par la fiche pour séparer l'appareil, ne tirez jamais par le câble ou l'appareil.

- Protégez le câble secteur de la chaleur, l'huile et des arêtes tranchantes.

- Exécutez uniquement les travaux décrits dans ce manuel.

• N'apportez jamais de modifications techniques à l'appareil.
• Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil.

• L'appareil comporte des aimants créant de forts champs magnétiques pouvant exercer une influence sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Observez une distance d'au moins 30 cm entre l'implant et l'aimant.

La pompe doit être sécurisée à l'aide d'un dispositif de protection contre les courants de fuite de 30 mA maximum. Si vous avez des questions ou en cas de problèmes, veuillez vous adresser à un spécialiste en électricité.

- En cas de fuite d'eau ou de déclenchement-

ment du dispositif de protection contre les courants de fuite, débranchez immédiatement du secteur tous les appareils de l'aquarium.

- En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance.

- Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le

câble secteur, afin d’empêcher que de l’eau ne coule le long du câble et s’infiltre dans la prise.

- Les caractéristiques électriques de la pompe doivent correspondre aux caractéristiques du secteur. Elles sont

indiquées sur la plaque signalétique, l'emballage ou dans le présent mode d'emploi.

- Le câble de raccordement secteur de la pompe ne peut pas être remplacé. La pompe doit être mise au rebut lorsque le câble est endommagé.

Attention, aimants puissants ! risque de coïncement.

• Séparez les aimants en les tournant mutuellement en sens inverse. Utilisez les poignées encastrées prévues à cet effet.
• Conservez les aimants séparément à une distance mutuelle de 30 cm.
• Tenez la pompe d'une main, de l'intérieur, dans la position souhaitée au-dessous du niveau d'eau de l'aquarium.
• De l'autre main, placez avec précautions, de l'extérieur, la moitié de l'aimant avec le logo ② sur la vitre, à distance de la pompe. L'aimant ne doit pas s'approcher brusquement de la vitre !
• Glissez la moitié de l'aimant sur la vitre en direction de la pompe, jusqu'à ce que les deux moitiés de l'aimant ①/② soient superposées.

Pose du câble secteur (☒b)

1. Faites passer le câble secteur ④, en fonction du besoin, à gauche ou à droite du corps de la pompe.
2. Fixez le câble dans le support correspondant ③.

Attention ! dommage matériel.

La pompe ne doit pas fonctionner à sec.

Mettre en marche/arrêter la pompe

1. Insérez la fiche secteur dans la prise secteur. Attention : La pompe se met immédiatement en marche !
2. Pour l'arrêter, retirez la fiche secteur de la prise murale.

Réglage du sens de brassage (☒c)

1. Tournez la pompe de brassage dans le sens de brassage souhaité, par l'intermédiaire de l'articulation à rotule.
2. Figez la position en bloquant la bague de retenue ⑤.

StreamON+ 3500 (☒d)

1. Faire glisser le régulateur de puissance ⑥ vers l'avant ou vers l'arrière pour régler le débit d'eau.

StreamON+ 6500 / 9500 (☒e)

1. Tournez le régulateur de puissance ⑦ vers la gauche ou vers la droite pour régler le débit d'eau.

Attention ! choc électrique !

- Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.

N'utilisez pas d'objets durs ou des produits agressifs pour le nettoyage. Les éléments de la pompe ne résistent pas au lave-vaisselle ! Ne nettoyez pas les éléments de la pompe dans le lave-vaisselle.

Les travaux de maintenance requis pour un fonctionnement optimal et irréprochable sont décrits dans les sections suivantes. Une maintenance périodique prolonge le cycle de vie et assure le bon fonctionnement de la pompe pendant une longue période.

Nous conseillons de démonter complètement l'appareil et de le nettoyer en fonction de son encrassement. Procédez à ces fins comme suit :

Nettoyer la pompe

1. Retirez la fiche secteur de la pompe de la prise murale avant de procéder aux travaux de maintenance.
2. Tenez la pompe fermement d'une main.
3. De l'autre main, faites glisser la moitié de l'aimant avec logo, sur la vitre, pour le détacher de la pompe.
4. Retirez la pompe.

StreamON+ 3500 (☒f)

1. Enfoncez les deux becs d'encliquetage en même temps et retirez le panier de la pompe ⑧ du carter du moteur.
2. Retirez la roue de la pompe ⑩ du carter du moteur.
3. Appuyez légèrement sur le régulateur de puissance ⑥ et retirez-le du panier de la pompe.
4. Nettoyez tous les composants à l'eau courante, avec une brosse. Retirez les dépôts de calcaire avec de l'acide citrique à 10 %.
5. Remontez la pompe en procédant dans l'ordre inverse du démontage.

Lors du montage, veillez à ce que la rondelle de butée ⑨ soit correctement insérée dans le carter du moteur.

StreamON+ 6500 / 9500 (☒g)

1. Enfoncez les deux becs d'encliquetage en même temps et retirez le panier de la pompe ⑧ du carter du moteur.
2. Retirez le régulateur de puissance ⑦ du carter du moteur.
3. Retirez la roue de la pompe ⑩ du carter du moteur.
4. Nettoyez tous les composants à l'eau courante, avec une brosse. Retirez les dépôts de calcaire avec de l'acide citrique à 10 %.
5. Remontez la pompe en procédant dans l'ordre inverse du démontage.

Lors du montage, veillez à ce que les coussinets ⑪ soient correctement insérés dans le panier de la pompe et dans le carter du moteur.

Attention ! choc électrique !

- Retirez la fiche secteur de la pompe de la prise murale avant le dépannage.

Défaillance Cause possible Solution

La pompe ne démarre pas	Aucune tension secteur ▶ Vérifiez la tension secteur ▶ Vérifiez le câble d'alimentation
La pompe ne foncti-onne pas	La fiche secteur n'est pas insérée dans la prise murale	▶ Insérez la fiche secteur dans la prise murale.
	La roue de la pompe est bloquée	▶ Nettoyez la pompe
	Le disjoncteur thermique est activé (uniquement streamON+ 9500)	1. Retirez la fiche secteur de la prise murale, patientez pour que la pompe puisse se refroidir.2. Réinsérez la fiche secteur au bout d'une heure environ.
Capacité insuffisante de la pompe	Le boîtier du filtre est encrassé	▶ Nettoyez le boîtier du filtre

Pour les autres anomalies, veuillez-vous adresser au Service EHEIM.

Stockage

1. Retirez l'appareil de l'aquarium.
2. Nettoyez l'appareil
3. Conservez l'appareil à un endroit à l'abri du gel.

Pour éliminer/détruire l'appareil, respectez les prescriptions légales en vigueur. Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne :

Au sein de la Communauté Européenne, l'élimination/la destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé gratuitement auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

9. Pièces de rechange

Voir page 176.
