streamON+ 9500 - Pomp EHEIM - Gratis gebruiksaanwijzing en handleiding

Merk	EHEIM
Model	streamON+ 9500
Producttype	Aquariumcirculatiepomp
Gebruik	Binnengebruik, voor zoetwater- of zeewateraquarium
Toegestane watertemperatuur	+4°C tot +35°C
Beschermingsklasse	II (dubbele isolatie)
Beschermingsgraad	IPX8 (permanente onderdompeling)
Maximaal debiet	9500 L/u (geschat)
Debietregeling	Ja, via draaiknop voor vermogensregeling
Straalrichting	Ja, dankzij kogelgewricht met borgring
Bevestiging	Via dubbelzijdige magneet (binnen/buiten) voor aquariumglas
Voedingsspanning	Netspanning 230 V ~ 50 Hz (schatting)
Materialen	Kunststof, krachtige magneten
Reiniging	Regelmatig reinigen met stromend water en borstel; ontkalken met citroenzuur
Onderhoud	Volledige demontage mogelijk voor reiniging; niet in de vaatwasser reinigen
Veiligheid	Niet droog laten draaien; uitschakelen voor onderhoud; gebruiken met aardlekschakelaar 30 mA
Reserveonderdelen	Beschikbaar (korf, wiel, regelaar, enz.)
Garantie	Volgens fabrieksvoorwaarden

Veelgestelde vragen - streamON+ 9500 EHEIM

Hoe installeer ik de streamON+ 9500 pomp?

Plaats de pomp in het aquarium, onder het waterniveau. Plaats de binnenzijde van de magneet tegen het glas, breng dan de buitenzijde met het logo ② langzaam naar het glas totdat de magneten elkaar aantrekken. Zorg ervoor dat de netkabel beschermd is tegen vocht door een lus te maken.

Kan ik de pomp gebruiken in een zeewateraquarium?

Ja, de pomp is geschikt voor zowel zoetwater als zeewater, binnen de temperatuurlimieten van +4°C tot +35°C.

Hoe stel ik het debiet in?

Voor de modellen streamON+ 6500/9500: draai de vermogensregelaar ⑦ naar links om het debiet te verlagen, naar rechts om te verhogen. Voor model 3500: schuif de regelaar ⑥.

Wat te doen als de pomp niet start?

Controleer de netspanning en of de stekker goed is aangesloten. Als het pompwiel vastzit, reinig het dan. Voor model 9500 kan de thermische beveiliging zijn geactiveerd: haal de stekker eruit, wacht een uur en steek hem opnieuw in.

Hoe reinig ik de pomp?

Haal de stekker uit de pomp. Demonteer de pomp door de korf en het wiel te verwijderen. Reinig alle onderdelen met stromend water en een borstel. Voor kalkaanslag gebruik 10% citroenzuur. Plaats de onderdelen niet in de vaatwasser.

Kan ik de pomp droog laten draaien?

Nee, de pomp mag nooit droog draaien, dit kan onherstelbare schade veroorzaken.

Hoe richt ik de straal van de pomp?

Draai de pomp voorzichtig bij het kogelgewricht in de gewenste richting en vergrendel de positie door de borgring ⑤ aan te draaien.

Wat zijn de risico's van de magneten?

De pomp bevat krachtige magneten die pacemakers kunnen beïnvloeden (minimaal 30 cm afstand houden). Knelgevaar: om de magneten te scheiden, draai ze in tegengestelde richting en gebruik de greepholtes. Houd magneten op 30 cm afstand van elkaar.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar bij EHEIM service of erkende dealers. Raadpleeg pagina 176 van de handleiding voor de referenties.

Hoe bewaar ik de pomp wanneer ik hem niet gebruik?

Verwijder de pomp uit het aquarium, reinig hem grondig en bewaar hem op een vorstvrije plaats.

GEBRUIKSAANWIJZING streamON+ 9500 EHEIM

nl Bedieningshandleiding

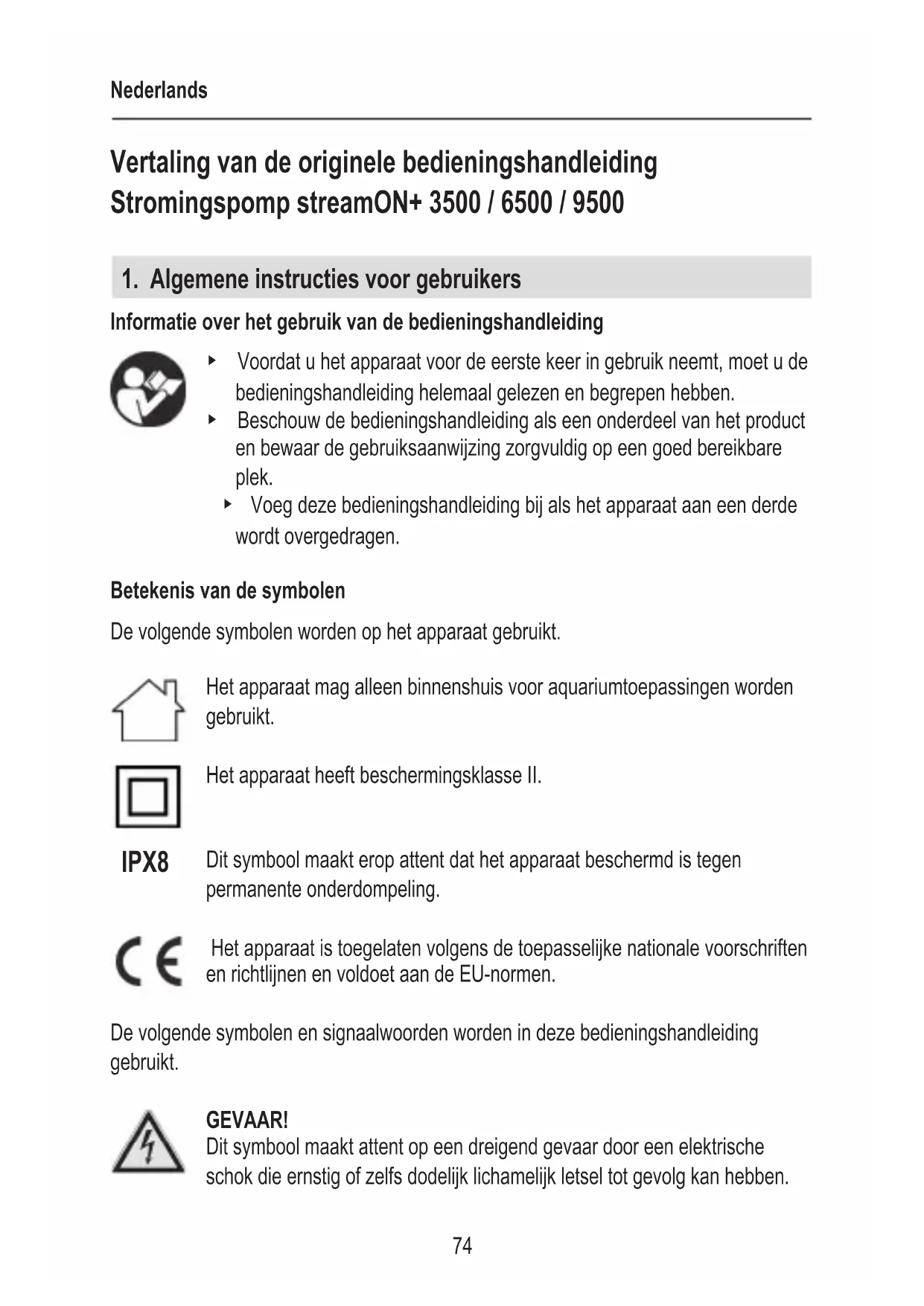

Vertaling van de originele bedieningshandleiding

Stromingspomp streamON+ 3500 / 6500 / 9500

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt.

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

Het apparaat heeft beschermingsklasse II.

IPX8

Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het apparaat is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

Gevaar door magnetische velden

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden..

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A
U dient een handeling uit te voeren.

2. Toepassingsgebied

Gebruik volgens bestemming

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor de watercirculatie in het aquarium
- in binnenruimtes
• met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• alleen gebruiken voor watertemperaturen van +4 °C tot +35 °C

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

- Houd de verpakking van het apparaat buiten bereik van kinderen aangezien dit tot gevaren kan leiden (verstikkingsgevaar!).
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met

het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.

- Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het net-snoer en de stekker, niet beschadigd is.

- Gebruik het apparaat nooit met een beschadigd netsnoer.

- Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.

- Draag het apparaat nooit aan het net-snoer en trek nooit aan de kabel of het apparaat om de stekker uit het stopcontact te trekken.

- Bescherm het netsnoer tegen hitte, olie en scherpe randen.

• Voer alleen de werkzaamheden uit

die in deze gebruiksaanwijzing zijn beschreven.

• Voer nooit technische wijzigingen aan het apparaat uit.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- In het apparaat bevinden zich magneten met een krachtig magnetisch veld dat een pacemaker of een geïmplanteerde defibrillator (ICD) kan beïnvloeden. Neem een afstand van ten minste 30 cm tussen implantaat en magneet in acht.

- De pomp moet met een aardlekschakelaar met een nominale foutstroom van maximaal 30 mA gezekerd zijn. Neem bij vragen of problemen contact op met een elektricien.

- Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle appa-raten in het aquarium meteen van de netstroom.

- Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.

- Bescherm het stopcontact en de stekker tegen vocht. Het wordt aangera-den met het netsnoer een

druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.

- De elektrische gegevens van de pomp moeten overeenkomen met de gegevens van het stroomnet. U vindt die

gegevens op het typeplaatje, de ver- pakking of in deze gebruiksaanwijzing.

- Het netsnoer van de pomp kan niet worden vervangen. Dank de pomp af als het snoer beschadigd is.

4. Ingebruikname

Montage in het aquarium (☒A)

Voorzichtig: krachtige magneten! Beklemmingsgevaar.

Scheid de magneten van elkaar door ze in tegengestelde richtingen te draaien. Gebruik de daarvoor bestemde greepuitsparingen.
Leg de magneten op 30 cm afstand van elkaar weg.

1. Houd de pomp met één hand van binnenuit op de gewenste positie onder de waterspiegel in het aquarium.
2. Plaats met de andere hand de magneethelft met het logo ② op afstand van de pomp voorzichtig tegen de buitenkant van het glas. Voorkom dat de magneet tegen het glas slaat!
3. Schuif de magneethelft op het glas in de richting van de skimmer totdat beide magneethelften ①/② over elkaar liggen.

Installeren van de netkabel (☒B)

1. Voer de netkabel ④ naar behoefte links of rechts aan het pomplichaam voorbij.
2. Bevestig de kabel in de daarvoor bestemde houder ③.

5. Bediening

VOORZICHTIG! Risico op materiële schade.

De pomp mag niet droog lopen.

Pomp in-/uitschakelen

1. Steek de stekker in het stopcontact. Let op: de pomp begint onmid-dellijk te lopen!
2. Trek de stekker uit het stopcontact om uit te schakelen.

Stromingsinrichting instellen (☒C)

1. Draai de stromingspomp via het kogelscharnier in de gewenste stromingsrichting.
2. Fixeer de stand door aandraaien van de houderring ⑤.

Debiet regelen

streamON+ 3500 (☒D)

1. Schuif de vermogensregelaar⑥ naar voren of achteren om het waterdebiet in te stellen.

streamON+ 6500 / 9500 (☒E)

1. Draai de vermogensregelaar ⑥ naar links of naar rechts om het waterdebiet in te stellen.

6. Onderhoud

Let op! Elektrische schokken!

- Trek altijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.

Voorzichtig! Risico op materiële schade.

• Gebruik voor de reiniging geen harde voorwerpen of reinigingsmiddelen.
• De pompcomponenten zijn niet vaatwasserbestendig! Reinig de pomponderdelen dus nooit in de vaatwasser.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van de pomp langer zeker.

Wij adviseren u afhankelijk van de vervuilingsgraad het apparaat volledig te ontmante- len en te reinigen. Ga daarvoor als volgt te werk:

Pomp reinigen

1. Trek altijd de stekker van de pomp uit het stopcontact alvorens onderhoud uit te voeren.
2. Houd de pomp met één hand vast.
3. Schuif met uw andere hand de magneethelft met het logo op de glasplaat bij de pomp vandaan.
4. Verwijder de pomp.

streamON+ 3500 (☒F)

1. Druk de beide vergrendelneuzen tegelijkertijd in en trek de pompkorf⑧ uit de motorbehuizing.
2. Trek de pomprotor ⑩ uit de motorbehuizing.
3. Druk de vermogensregelaar ⑥ licht uit elkaar en neem hem uit de pompkorf.
4. Reinig alle componenten onder een waterstraal met een borstel. Verwijder de kalkafzettingen met 10 %-citroenzuur.
5. Monteer de pomp weer in omgekeerde volgorde.

Let er bij de montage op dat de opstartschijf ⑨ corect in de motorbehuizing ingelegd is.

streamON+ 6500 / 9500 (☒G)

1. Druk de beide vergrendelneuzen tegelijkertijd in en trek de pompkorf⑧ uit de motorbehuizing.
2. Trek de vermogensregelaar ⑦ uit de motorbehuizing.

3. Trek de pomprotor ⑩ uit de motorbehuizing.

4. Reinig alle componenten onder een waterstraal met een borstel. Verwijder de kalkafzettingen met 10 %-citroenzuur.

5. Monteer de pomp weer in omgekeerde volgorde.

Let bij het monteren op de correcte plaatsing van de lagerbussen ⑪ in het pompdeksel en in de motorbehuizing.

7. Storingen verhelpen

Let op! Elektrische schokken!

- Trek de stekker van de pomp uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De pomp loopt niet	Er is geen netspanning	► Controleer de netspanning.► Controleer de stroom-kabel/-aansluiting.
De pomp pompt niet De stekker is niet ingestoken		► Steek de stekker in het stopcontact
		Pomprotor is geblokkeerd ► Reinig de pomp.
		Thermische beveiliging is geactiveerd (alleen streamON+ 9500)1. Trek de stekker uit en laat de pomp afkoelen.2. Steek de stekker na ca. 1 uur weer in het stopcontact.
De pomp pompt niet voldoende	Het filterhuis is vuil ► Reinig het filterhuis.

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Afdanking, als afval afvoeren en verwerken

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (WEEE). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden behandeld. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.

9. Reserveonderdelen

Zie pag. 176.
