Merkki	EHEIM
Malli	streamON+ 9500
Tuotetyyppi	Akvaarion virtauspumppu
Käyttö	Sisäkäyttö, makean- tai merivesiakvaarioon
Sallittu veden lämpötila	+4°C - +35°C
Suojausluokka	II (kaksoiseristys)
Suojausluokitus	IPX8 (pysyvä upotus)
Maksimivirtaus	9500 L/h (arvio)
Virtauksen säätö	Kyllä, pyörivällä tehonsäätimellä
Suihkun suuntaus	Kyllä, pallonivelellä ja lukitusrenkaalla
Kiinnitys	Kaksoispuoleisella magneetilla (sisä-/ulkopuoli) akvaarion lasiin
Virtalähde	Verkkovirta 230 V ~ 50 Hz (arvio)
Materiaalit	Muovi, vahvat magneetit
Huolto	Säännöllinen puhdistus juoksevalla vedellä ja harjalla; kalkinpoisto sitruunahapolla
Kunnossapito	Täysi purkaminen mahdollista puhdistusta varten; älä pese astianpesukoneessa
Turvallisuus	Älä käytä kuivana; irrota pistoke ennen huoltoa; käytä 30 mA vikavirtasuojakytkimen kanssa
Varaosat	Saatavilla (kori, siipipyörä, säädin jne.)
Takuu	Valmistajan ehtojen mukaan

Usein kysytyt kysymykset - streamON+ 9500 EHEIM

Kuinka streamON+ 9500 -pumppu asennetaan?

Aseta pumppu akvaarion sisälle vedenpinnan alapuolelle. Aseta sisempi magneettipuoli lasia vasten, tuo sitten ulompi puoli logolla ② liu'uttamalla sitä hitaasti lasia pitkin, kunnes magneetit ovat päällekkäin. Varmista, että verkkokaapeli on suojattu kosteudelta muodostamalla silmukka.

Voinko käyttää pumppua merivesiakvaariossa?

Kyllä, pumppu sopii sekä makeaan että meriveteen lämpötilarajoissa +4°C - +35°C.

Kuinka virtausta säädetään?

streamON+ 6500/9500 -malleissa käännä pyörivää tehonsäädintä ⑦ vasemmalle vähentääksesi virtausta, oikealle lisätäksesi. Mallissa 3500 liu'uta säädintä ⑥.

Mitä tehdä, jos pumppu ei käynnisty?

Tarkista verkkojännite ja että pistoke on kunnolla kiinni. Jos pumpun siipipyörä on jumissa, puhdista se. Mallissa 9500 lämpösuoja on voinut laueta: irrota pistoke, odota tunti ja kytke uudelleen.

Kuinka pumppu puhdistetaan?

Irrota pumppu verkkovirrasta. Pura se poistamalla kori ja siipipyörä. Puhdista kaikki osat juoksevalla vedellä ja harjalla. Käytä kalkkiin 10 % sitruunahappoa. Älä pese osia astianpesukoneessa.

Voinko käyttää pumppua kuivana?

Ei, pumppua ei saa koskaan käyttää kuivana, se voi vahingoittaa sitä pysyvästi.

Kuinka pumpun suihku suunnataan?

Käännä varovasti pumppua pallonivelestä haluttuun suuntaan ja lukitse asento kiristämällä lukitusrengasta ⑤.

Mitä riskejä magneetteihin liittyy?

Pumppu sisältää vahvoja magneetteja, jotka voivat vaikuttaa sydämentahdistimiin (pidä vähintään 30 cm etäisyys). Puristumisvaara: erota magneetit kiertämällä vastakkaisiin suuntiin ja käytä upotettuja kahvoja. Säilytä magneetit 30 cm etäisyydellä.

Mistä löydän varaosia?

Varaosat ovat saatavissa EHEIM-huollosta tai valtuutetuilta jälleenmyyjiltä. Katso viitteet käyttöohjeen sivulta 176.

Kuinka pumppu säilytetään käytön jälkeen?

Poista pumppu akvaariosta, puhdista se huolellisesti ja säilytä pakkasenkestävässä paikassa.

KÄYTTÖOHJE streamON+ 9500 EHEIM

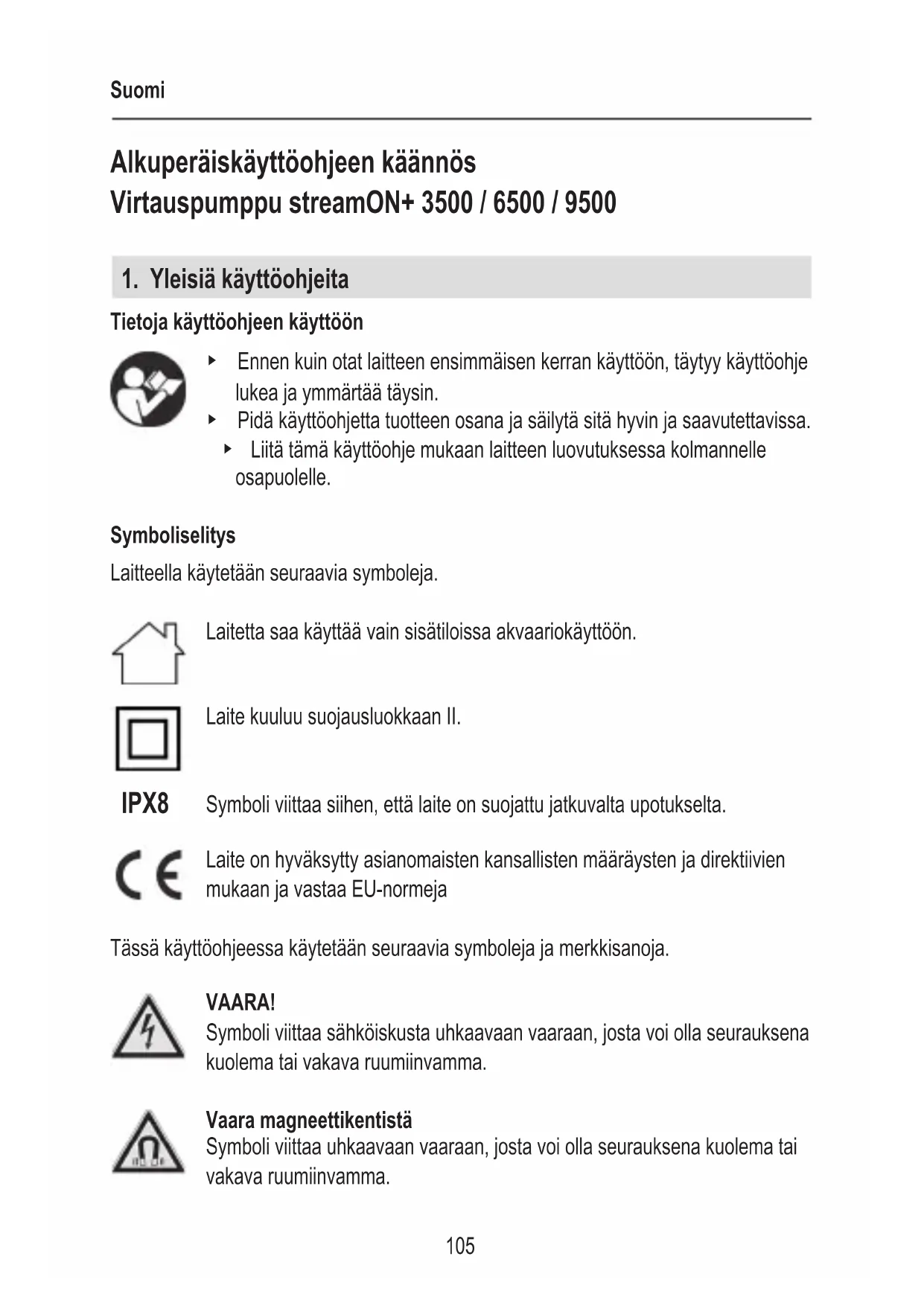

Alkuperäiskäyttöohjeen käännös

Virtauspumppu streamON+ 3500 / 6500 / 9500

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käyttöön

Ennen kuin otat laitteen ensimmäisen kerran käyttöön, täytyy käyttöohje lukea ja ymmärtää täysin.
- Pidä käyttöohjetta tuotteen osana ja säilytä sitä hyvin ja saavutettavissa.
- Liitä tämä käyttöohje mukaan laitteen luovutuksessa kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön.

Laite kuuluu suojausluokkaan II.

IPX8

Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta.

Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

VAARA!

Symboli viittaa sähköiskusta uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava ruumiinvamma.

Vaara magneettikentistä

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava ruumiinvamma.

VAROITUS!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vammaan tai terveydelliseen vaaraan.

VARO!

Symboli viittaa esinevahinkojen vaaraan.

Ohje hyödyllisten tietojen ja vinkkien kanssa.

Esityssopimus

☒A Viittaus kuvaan, tässä viittaus kuvaan A

Sinua pyydetään toimimaan.

2. Käyttöalue

Määräystenmukainen käyttö

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisellä alueella ja sitä saa käyttää vain:

• vedenkierrätykseen akvaariossa
• sisätiloissa
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin
• käytä vain veden lämpötiloille +4 °C - +35 °C

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

• Älä anna laitteen pakkauksen joutua lasten käsiin, koska tästä voi syntyä vaaroja (tukehtumisvaara!).
  Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henkilöt, joilla on vähentyneitä fyysisiä, aisti-muksellisia tai henkisiä kykyjä tai puute kokemuksesta ja/tai tietämyksestä, jos heitä valvotaan tai on koulutettu laitteen turvallisen käyttöön ja he ovat ymmär-täneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorittaa puhdistusta eikä käyttäjän huoltoa, vaikka heitä valvottaisiinkin.
• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite,

erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.

• Älä milloinkaan käytä laitetta vahingoit-tuneen verkkokaapelin kanssa.
• Korjauksia saa suorittaa vain EHEIM-huoltopiste.

- Älä kanna laitetta verkkokaapelista. Virtaverkosta erottamiseksi vedä aina pistokkeesta, ei kaapelista tai laitteesta.

- Suojaa verkkokaapelia kuumuudelta, öljyltä ja teräviltä reunoilta.

- Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

- Älä milloinkaan tee laitteeseen teknisiä muutoksia.

- Käytä vain laitteen alkuperäisvaraosia ja varusteita.

· Laitteessa on magneetti, jossa on voimakkaita magneettikenttiä, jotka

voivat vaikuttaa sydämentahdistimiin tai implantoituihin defibrillaattoreihin (ICD). Pidä vähintään 30 cm etäisyys implantaatin ja magneetin välillä.

• Pumpun täytyy olla varmistettu vikavirtasuojalaitteistolla, jossa on enintään 30 mA mitoitusvikavirta. Kysymyksissä ja ongelmissa käänny sähköalan ammattilaisen puoleen.
• Erota heti kaikki akvaarioissa olevat laitteet sähköverkosta vesivuodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut.
• Ennen osien asentamista ja purkamista erota aina kaikki akvaarioissa olevat laitteet sähköverkosta, jos niitä ei käytetä, ja ennen kaikkia puhdistus- ja huoltotöitä.

- Suojaa pistorasia ja verkkopistoke kosteu-delta. On suositeltavaa muodostaa verkkokaape-

lilla pisarasilmukka, joka estää sen, että mahdollisesti kaapelia pitkin juokseva vesi ei joudu pistorasiaan.

- Pumpun sähkötietojen täytyy täsmätä verkkovirran tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, pakkauksesta tai tästä ohjeesta.

- Pumpun verkkoliitäntäjohtoa ei voida vaihtaa. Johdon vaurioituessa pumppu on romutettava.

4. Käyttöönotto

Asennus akvaariossa (☒A)

Varo voimakkaita magneetteja! Puristumisvaara.

▶ Erota magneetit kääntämällä niitä vastakkaisiin suuntiin. Käytä siihen suunniteltuja upotettuja kahvoja.

- Pidä magneetit 30 cm etäisyydelle erillään toisistaan.

1. Pidä pumppua toisella kädellä akvaariossa sisältä halutussa paikassa vedenpinnan tason alapuolella.
2. Aseta toisella kädellä ulkoapäin varovasti lasiruudulle magneetinpuoliskot, joissa on logo ② etäisyydellä pumppuun. Huolehdi siitä, että magneetti ei iske lasiruutua vastaan!
3. Työnnä magneetinpuoliskoja lasilla pumpun suuntaan, kunnes molemmat magneetinpuoliskot ①/② sijaitsevat päällekkäin.

Verkkokaapelin sijoittaminen (☒B)

1. Johda verkkokaapeli④ kulloisenkin tarpeen mukaan vasemmalle tai oikealle pumpun rungon ohi.
2. Kiinnitä kaapeli vastaavaan pidikkeeseen ③.

5. Käyttö

VARO! Aineellinen vahinko

Pumpun ei saa käydä kuivana.

Pumpun päälle-/poiskytkeminen

1. Laita verkkopistoke pistorasiaan. Huomio: Pumppu käynnistyy heti!
2. Kytke pois päältä vetämällä verkkopistokkeen irti pistorasiasta.

Virtaussuunnan asettaminen (☒C)

1. Käännä virtauspumppua pallonivelellä haluttuun virtaussuuntaan.
2. Kiinnitä asento kiristämällä pidätinrenkaan ⑤.

Läpivirtauksen säätäminen

streamON+ 3500 (☒D)

1. Työnnä tehonsäädintä ⑥ eteenpäin tai taaksepäin vedenvirtauksen asettamiseksi.

streamON+ 6500 / 9500 (☒E)

1. Käännä tehosäädintä ⑦ vasemmalle tai oikealle vedenvirtauksen asettamiseksi.

6. Huolto

Huomio! Sähköisku!

▶ Vedä ennen huoltotöitä pumpun verkkopistoke irti.

Varo! Aineellinen vahinko

• Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.
  Pumpun osat eivät ole astianpesukoneen kestäviä! Älä puhdista pum- pun osia astianpesukoneessa.

Jäljempänä olevissa kappaleissa kuvataan huoltotöitä, jotka ovat välttämättömiä optimaaliseen ja häiriöttömään käyttöön. Säännöllinen huolto pidentää kestoikää ja varmistaa pumpun pitkäikäisen toiminnan.

Suosittelemme laitteen kulloisenkin likaantumisasteen mukaan täyttä purkamista ja puhdistamista. Menettele sitä varten seuraavasti:

Pumpun puhdistaminen

1. Vedä ennen huoltotöitä pumpun verkkopistoke irti.
2. Pidä toisella kädellä kiinni pumpusta.
3. Työnnä toisella kädellä logolla varustetut magneetinpuoliskot lasiruudulla pois pumpusta.
4. Ota pumppu pois.

streamON+ 3500 (☒F)

1. Paina molempia lukitusolakkeita samanaikaisesti sisään ja vedä pump-pukori ⑧ ulos moottorinrungosta.
2. Vedä pumpunpyörä ⑩ ulos moottorinrungosta.
3. Paina tehonsäädintä ⑥ kevyesti erilleen ja ota se pumpunkorista.
4. Puhdista kaikki komponentit harjalla vesisuihkun alla. Poista kalkkikerrostumat 10 %:lla sitruunahapolla
5. Asenna pumppu takaisin päinvastaisessa järjestyksessä.

Huomioi kokoonpanossa, että välilaatta ⑨ on laitettu oikein sisään.

streamON+ 6500 / 9500 (☒G)

1. Paina molempia lukitusolakkeita samanaikaisesti sisään ja vedä pump-pukori ⑧ ulos moottorinrungosta.
2. Vedä tehonsäädin ⑦ ulos moottorinrungosta.
3. Vedä pumpunpyörä ⑩ ulos moottorinrungosta.
4. Puhdista kaikki komponentit harjalla vesisuihkun alla. Poista kalkkikerrostumat 10 %:lla sitruunahapolla
5. Asenna pumppu takaisin päinvastaisessa järjestyksessä.

Huomioi kokoonpanossa, että laakerin holkit ⑪ on laitettu oikein sisään pumpunkorissa sekä moottorinrungossa.

7. Häiriöiden poistaminen

Huomio! Sähköisku!

▶ Vedä pumpun verkkopistoke irti ennen häiriöiden poistamista.

Häiriö Mahdollinen syy Korjaus

Pumppu ei käynnisty	Verkkojännite puuttuu	▸ Tarkista verkkojännite▸ Tarkista syöttöjohto
Pumppu ei syötä Verkkopistoketta ei ole laitettu sisään		▸ Pistä verkkopistoke verkkopistorasiaan
		Pumpun siipipyörä on juuttunut
		Terminen suojakytkin on aktivoitu (vain streamON+9500)
Pumppu syöttää riittämättömästi	Suodatinkotelo on likaantunut	▸ Puhdistasuodatinkotelo

Muissa häiriöissä käänny EHEIM-huollon puoleen.

8. Käytöstä poistaminen ja hävittäminen

Säilytys

1. Ota laite pois akvaariosta.
2. Puhdista laite
3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen

Huomioi laitteen hävittämisen tapauksessa kulloisetkin lailliset määräykset. Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella:

Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä sää- dellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/ EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus muodostuu kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita uudelleenkäyttöön.

9. Varaosat

Katso sivu 176.
