KÄYTTÖOHJE universal 2400 EHEIM

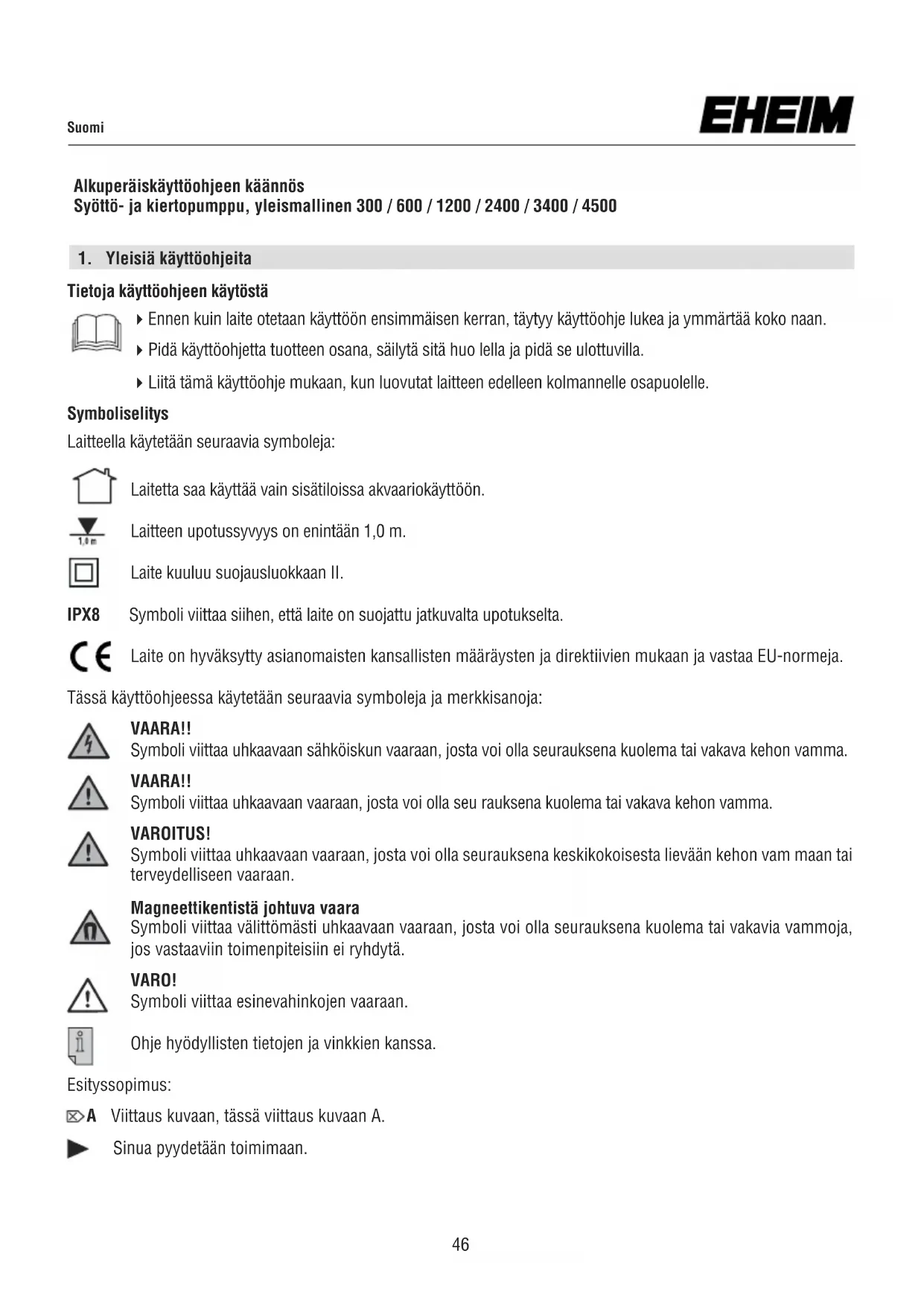

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käytöstä 4Ennen kuin laite otetaan käyttöön ensimmäisen kerran, täytyy käyttöohje lukea ja ymmärtää koko naan. 4Pidä käyttöohjetta tuotteen osana, säilytä sitä huo lella ja pidä se ulottuvilla. 4Liitä tämä käyttöohje mukaan, kun luovutat laitteen edelleen kolmannelle osapuolelle. Symboliselitys Laitteella käytetään seuraavia symboleja:

Laitetta saa käyttää vain sisätiloissa akvaariokäyttöön. Laitteen upotussyvyys on enintään 1,0 m. Laite kuuluu suojausluokkaan II. IPX8 Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta. Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja. Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja: VAARA!! Symboli viittaa uhkaavaan sähköiskun vaaraan, josta voi olla seurauksena kuolema tai vakava kehon vamma. VAARA!! Symboli viittaa uhkaavaan vaaraan, josta voi olla seu rauksena kuolema tai vakava kehon vamma. VAROITUS! Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vam maan tai terveydelliseen vaaraan. Magneettikentistä johtuva vaara Symboli viittaa välittömästi uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä. VARO! Symboli viittaa esinevahinkojen vaaraan. Ohje hyödyllisten tietojen ja vinkkien kanssa. Esityssopimus: A Viittaus kuvaan, tässä viittaus kuvaan A. Sinua pyydetään toimimaan. Alkuperäiskäyttöohjeen käännös Syöttö- ja kiertopumppu, yleismallinen 300 / 600 / 1200 / 2400 / 3400 / 4500 46Suomi

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoi tettu käyttöön yksityisalueella ja sitä saa käyttää vain:

• akvaarioihin ja puutarhan lampiin

• veden syöttöön ja kierrättämiseen

• suodatinlaitteiston, vesileikkien, vesiputousten, purojen jne. toimintaan

• veden ilmastukseen ja kierrättämiseen

• noudattamalla teknisiä tietoja Suunniteltu ulkokäyttöön, sopii käytettäväksi avomaalla (ks. mallinumero tyyppikilvestä): EHEIM universal 300 mallinumero 1046019 - 1046209 EHEIM universal 600 mallinumero 1048019 - 1048209 EHEIM universal 1200 mallinumero 1250019 - 1250209 EHEIM universal 2400 mallinumero 1260010 - 1260200 EHEIM universal 3400 mallinumero 1262010 - 1262200

Vain sisäkäyttöön, ei sovi käytettäväksi avomaalla (ks. mallinumero tyyppikilvestä): EHEIM universal 300 mallinumero 1046219 - 1046999 EHEIM universal 600 mallinumero 1048219 - 1048999 EHEIM universal 1200 mallinumero 1250219 - 1250999 EHEIM universal 2400 mallinumero 1260210 - 1260990 EHEIM universal 3400 mallinumero 1262210 - 1262990 EHEIM universal 4500 mallinumero 1264210 - 1264990 Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin

• veden lämpötila ei saa ylittää 35 °C lämpötilaa

• syövyttäviä, helposti syttyviä, aggressiivisia tai räjähtäviä aineita eikä elintarvikkeita tai juomavettä ei saa käyttää.

• ei saa käyttää uima-altaissa, uimalammikoissa, porealtaissa tms.

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käytetä käyttötarkoitusta vastaten, tai jos turvallisuu- sohjeita ei huomioida. Turvallisuuttasi varten

Laitteen pakkaus ja pienet osat on pidettävä lasten tai henkilöiden ulottu- mattomilla, jotka eivät ole tietoisia toiminnastaan, koska nämä voivat ai- heuttaa vaaratilanteita (tukehtumisvaara). Pidettävä etäällä eläimistä.

Tätä laitetta voivat käyttää vähintään 8 vuoden ikäiset lapset sekä henki- löt, joilla on vähentyneitä fyysisiä, aistimuksellisia tai henkisiä kykyjä taipuute kokemuksesta ja/ tai tietämyksestä, jos heitä valvotaan tai on kou- lutettu laitteen turvallisen käyttöön ja he ovat ymmärtäneet siitä koituvat vaarat. Lapset eivät saa leikkiä laitteen kanssa. Lapset eivät saa suorit- taa puhdistusta ja käyttäjähuoltoa, vaikka heitä valvottaisiin.

Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.

Korjauksia saa suorittaa vain EHEIM huoltopiste.

Tämän laitteen verkkoliitäntäjohtoa ei voi vaihtaa uuteen. Jos johto va- hingoittuu, ei laitetta saa enää käyttää.

Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.

Käytä laitteeseen vain alkuperäisvaraosia javarusteita.

Laitteessa on magneetti, jossa on voimakkaita magneettikenttiä, jotka voi- vat vaikuttaa sydämentahdistimiin tai implantoituihin defibrillaattoreihin (ICD). Pidä VÄHINTÄÄN 30 CM etäisyys implantaatin ja magneetin välillä.

Laitteen täytyy olla varmistettu vikavirtasuojalaitteistolla, jossa on enintään 30 mA mitoitusvikavirta. Kysymyksissä ja ongelmissa käänny sähköalan am- mattilaisen puoleen.

Erota heti kaikki akvaarioissa olevat osat sähköverkosta vesiuodon yhtey- dessä, tai jos vikavirtasuojalaitteisto on lauennut.

Erota aina kaikki akvaarioissa olevat osat sähköverkosta, jos et käytä niitä ennen kuin asennat tai irrotat osia ja ennen puhdistus- ja huoltotöitä.

Suojaa pistorasia ja verkkopistoke kosteudelta. On suosi- teltavaa muodostaa verkkokaapelin kanssa tippasilmukka, joka estää kaapelia pitkin mahdollisesti tulevan veden pää- syn pistorasiaan.

Laitteen sähkötiedot täytyy täsmätä sähköverkon tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, joka on pakkauksessa tai tässä ohjeessa. Käyttö ulkoalueella (avomaa):

Käytä vain avomaalle sopivia laitteita.

Jatkojohdon ja virranjakajan pitää sopia ulkokäyttöön (roiskevesisuojattu).

Verkkoliitäntäjohtojen poikkileikkauksen on oltava vähintään samankokoinen kuin kumiletkujohtojen, joissa merkintä H05RN-F3G 0,75. Jatkojohtojen on täytettävä standardin DIN VDE 0620 vaatimukset. Suomi 48Suomi

Laite pitää varmistaa vikavirtasuojalaitteen avulla, mitoitusvikavirta korkein- taan 30 mA. Jos sinulla on kysyttävää tai ongelmia, ota yhteyttä sähköalan ammattilaiseen.

Laitteen saa liittää vain ohjeiden mukaisesti asennettuun suojakoskettimella varustettuun verkkopistokkeeseen.

Suojaa verkkojohtoa kuumuudelta, öljyltä ja teräviltä reunoilta. Liitäntäjoh- don päälle ei saa astua, mikäli se vedettiin maahan tai soraan ilman kaapeli- kanavaa.

Laitetta saa käyttää vain silloin, kun vedessä ei ole henkilöitä. Pumppua voi käyttää sekä vedessä että ulkopuolella. Se ei ole itsestään imevä ja sen vuoksi se pitää sijoittaa käyttöä varten ulkopuolelle vedenpinnan tason alle.

• Pumppu ei saa käydä kuivana.

Kierreputki, painepuoli

Pumpun kansi tiivisterenkaalla

Kierreputki, imupuoli

Kierreputki, painepuoli

Pumpun kansi tiivisterenkaalla

Kierreputki, imupuoli

Kierreputki, painepuoli

Pumpun kansi O-renkaalla

Kierreputki, imupuoli

Kantokahva, vain avomaaversiossa

Jos tuotetta käytetään veden ulkopuolella on suositeltavaa käyttää letkua työskenneltäessä imupuolen kierreputken

yläpuolella (⌦ B). Jos pumppua käytetään veden sisällä uppopumppuna (⌦ C), sitä saa käyttää vain imuritilän

ja karkeasuodattimen

kautta. Tätä varten kierreputki, imupuoli

, käännetään irti ja imuaukko petetään mukana toimitetun sulkimen

avulla. Koskee vain avomaaversioita Sijoitetaan lampeen vakaan alustan päälle, joka voi olla esim. puutarhalevy tms. Ei saa asentaa suoraan maahan (mullas!) Vain EHEIM universal 2400 ja 3400 (avomaakäyttöön sopiva) Kantokahva

työnnetään etukautta moottorirungon

ylempään uraan. Käytettäessä lampialueella kantokahva toi- mii köysikiinnityksenä (⌦ D + E). Kiinnityslevyn

voi liittää tavallisen pumpun asennuksen yhteydessä valinnaisesti kolmeen eri kohtaan (⌦ F).

voidaan siirtää tavallista pumppuasennusta varten. Lukituksen poiston jälkeen lista voi- daan vetää ulos ja työntää valinnaisesti toiseen ohjaimeen. Poista tätä varten peitelevyt

ylem- mistä viisteistä (⌦ G). HUOMIO! Painepuolen kierreputki

ei saa osoittaa alaspäin. (⌦ H).

Käyttö veden ulkopuolella: Asenna painepuolen kierreputkeen sopiva letku ja ime letkun päästä niin paljon, kunnes pumppuun virtaa vettä. Vasta sen jälkeen, kun pumppukammio on täyttynyt kokonaan vedellä, liitä verkkopistoke verkkopistorasiaan ja ota laite käyttöön. Pumpun lyhyt käynnistymisääni on normaalia (⌦ B).

Käyttö veden sisällä (uppopumppu): Upota pumppu kokonaan veden alle, liitä sen jälkeen verkkopistoke verkkopistorasiaan ja ota laite käyttöön (⌦ C).

Huomio minimi upotussyvyys 2cm vedenpinnasta pumpun yläreunaan.

• Irrota periaatteessa aina ennen huoltotöitä kaikki laitteet virtaverkosta. VARO! Aineelliset vauriot mahdollisia.

• Älä käytä puhdistukseen kovia esineitä tai aggressiivisia puhdistusaineita.

• Laitekomponentit eivät ole konepesunkestäviä! Älä puhdista laitetta tai laitteen osia astianpesukoneessa. Seuraavissa osissa on kuvattu huoltotöitä, jotka ovat välttämättömiä optimaalisen ja häiriöttömän käytön kannalta. Säännöllinen huolto pidentää elinikää ja varmistaa pidemmällä ajanjaksolla laitteen toiminnan. Poista pumppu akvaariosta tai puutarhan lammesta. Paina molempia sivulle sijoitettua painopisteitä kevyesti yhteen ja vedä imuritilä

ulos. Poista karkeasuodatin

imuritilästä ja huuhtele molemmat juoksevan veden alla. Vaihda karkeasuodatin tarvittaessa (⌦ I + J). Jos vesi on erittäin likaantunutta, puhdista karkeasuodatin usein. Jos pumppu on erittäin likainen imu- tai painepuolella, tästä aiheutuu ääniä. Tällöin on aika perusteelliselle puhdistukselle. VARO! Murtumisvaara Korkealaatuinen, helposti murtuva keraaminen akseli. Pumpun puhdistus (EHEIM universal 300 / 600) Poista pumpun kansi

ja vedä se varovasti suorassa suunnassa irti. Poista pumppupyörä

ja keraaminen akseli

varovasti (⌦ A1). Huuhtele kaikki pumpun osat juoksevan veden alla huolellisesti. Puhdista moottorirunko

EHEIM-puhdistusharjasarjalla, tilausnumero 4009560 (⌦ K). Kokoa sen jälkeen osat takaisin yhteen vastakkaisessa järjestyksessä. Pumpun puhdistus (EHEIM universal 1200 / 2400 / 3400 / 4500) Avaa pitorengas

vasemmalle kääntäen ja poista se. Vedä pumpun kansi

varovasti irti suorassa suunnassa. Poista pumppupyörä

ja keraaminen akseli

varovasti (⌦ A2 tai ⌦ A3). Huuhtele kaikki pumpun osat juoksevan veden alla huolellisesti. Puhdista moottorirunko

EHEIM-puhdistusharjoilla, tilausnumero 4009570, (⌦ L). Kokoa sen jälkeen osat takaisin yhteen vastakkaisessa järjestyksessä.Suomi

8. Häiriöiden poistaminen

• Irrota aina kaikki laitteet virtaverkosta ennen huoltotöiden aloittamista. Häiriö Mahdollinen syy Ohje Pumppu ei käynnisty Verkkojännite puuttuu u Tarkasta verkkojännite u Tarkasta tulojohto Pumppu ei pumppaa Verkkopistoketta ei ole liitetty u Liitä verkkopistoke verkkopistorasiaan

Pumppupyörä estetty u Puhdista pumppu Terminen suojakatkaisin on aktivoitu 1. Vedä verkkopistoke irti ja (vain mallit 1200/2400/3400/4500) ja anna pumpun jäähtyä

2. Liitä verkkopistoke takaisin noin

tunnin päästä. Jos ongelma toistuu, ota yhteyttä EHEIM-huoltoon Pumppu ei pumppaa Imuritilä ja/tai karkeasuodatin u Puhdista imuritilä ja karkeasuodatin riittävästi likaantunut Pumppukammio ja/tai pumppupyörä u Huuhtele pumppupyörä huolellisesti likaantunut ja puhdista moottorirunko puhdistusharjalla Letkujohto taittunut u Poista taite Letkujohdot likaantuneet imu- ja/ u Puhdista letkujohdot tai painepuolella Muissa häiriöissä käänny EHEIM-huollon puoleen www.eheim.com.

9. Käytöstä poistaminen

1. Kytke laite pois päältä vetämällä verkkopistoke irti.

3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen Huomioi laitteen hävittämisen yhteydessä lakisääteiset vaatimukset. Tietoa sähkö- ja elektroniikkalaittei- den hävittämisestä Euroopan yhteisön alueella: Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hä- vittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjät- teen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuo- tepakkaus on tehty kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita uu- delleenkäyttöön. EHEIM universal 300 / 600 Katso sivu 164 EHEIM universal 1200 / 2400 Katso sivu 165 EHEIM universal 3400 /4500 Katso sivu 166

10. Tekniset tiedotSuomi

EHEIM universal 300 (tyyppi 1046) Katso sivu 167 EHEIM universal 600 (tyyppi 1048) Katso sivu 167 EHEIM universal 1200 (tyyppi 1250) Katso sivu 167 EHEIM universal 2400 / 3400 / 4500 (tyyppi 1260 / 1262 / 1264) Katso sivu 167Dansk
