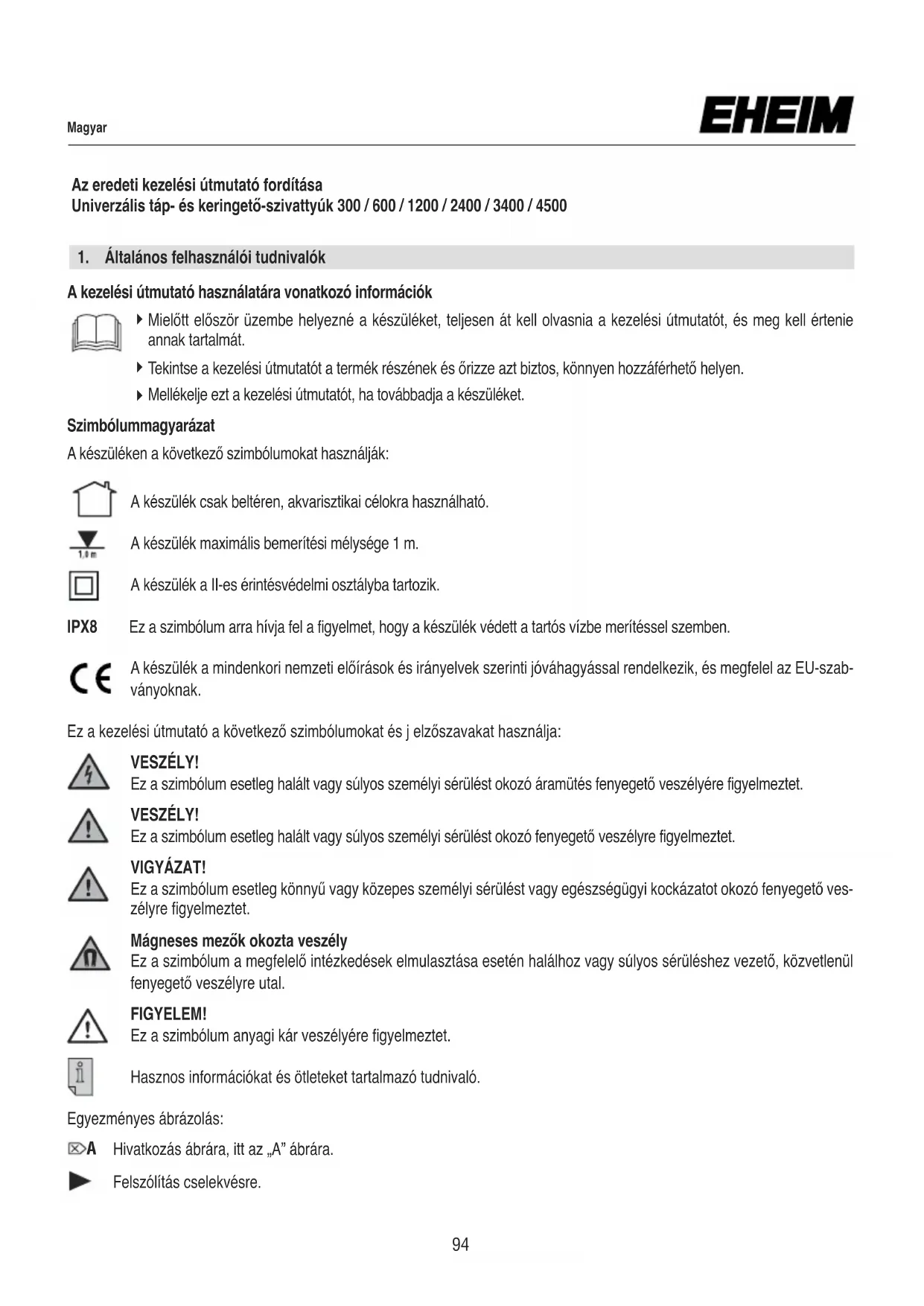

HASZNÁLATI ÚTMUTATÓ universal 2400 EHEIM

Az eredeti kezelési útmutató fordítása

Univerzális táp- és keringető-szivattyúk 300 / 600 / 1200 / 2400 / 3400 / 4500

1. Általános felhasználói tudnivalók

A kezelési útmutató használatára vonatkozó információk

▶ Mielött először üzembe helyezné a készüléket, teljesen át kell olvasnia a kezelési útmutatót, és meg kell értenie annak tartalmát.
Tekintse a kezelési útmutatót a termék részének és őrizze azt biztos, könnyen hozzáférhető helyen.
▶ Mellékelje ezt a kezelési útmutatót, ha továbbadja a készüléket.

Szimbólummagyarázat

A készüléken a következő szimbólumokat használják:

A készülék csak beltéren, akvarisztikai célokra használható.

A készülék maximális bemerítési mélysége 1 m.

A készülék a II-es érintésvédelmi osztályba tartozik.

IPX8 Ez a szimbólum arra hívja fel a figyelmet, hogy a készülék védett a tartós vízbe merítéssel szemben.

A készülék a mindenkori nemzeti előírások és irányelvek szerinti jóváhagyással rendelkezik, és megfelel az EU-szab-ványoknak.

Ez a kezelési útmutató a következő szimbólumokat és j elzőszavakat használja:

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó áramütés fenyegető veszélyére figyelmeztet.

VESZÉLY!

Ez a szimbólum esetleg halált vagy súlyos személyi sérülést okozó fenyegető veszélyre figyelmeztet.

VIGYÁZAT!

Ez a szimbólum esetleg könnyű vagy közepes személyi sérülést vagy egészségügyi kockázatot okozó fenyegető veszélyre figyelmeztet.

Mágneses mezők okozta veszély

Ez a szimbólum a megfelelő intézkedések elmulasztása esetén halálhoz vagy súlyos sérüléshez vezető, közvetlenül fenyegető veszélyre utal.

FIGYELEM!

Ez a szimbólum anyagi kár veszélyére figyelmeztet.

Hasznos információkat és ötleteket tartalmazó tudnivaló.

Egyezményes ábrázolás:

☒A Hivatkozás ábrára, itt az „A” ábrára.

Felszólítás cselekvésre.

2. Alkalmazási terület

A készülék és a vele szállított összes tartozék magáncélú használatra v aló, kizárólag az alábbiak szerint használhatók:

• akvarisztikai célra és kerti tavakhoz
• víz betáplálásához és keringetéséhez
• szűrőberendezések vízi játékok, vízesések, mesterséges patakok stb. üzemeltetéséhez
• víz levegőztetéséhez és keringetéséhez
• a műszaki adatok betartásával

Kültéren használható, szabadteri használatra alkalmas (a típusszámokat lásd a típustáblán):

EHEIM universal 300 Típusszámok: 1046019 – 1046209

EHEIM universal 600 Típusszámok: 1048019 – 1048209

EHEIM universal 1200 Típusszámok: 1250019 – 1250209

EHEIM universal 2400 Típusszámok: 1260010 – 1260200

EHEIM universal 3400 Típusszámok: 1262010 – 1262200

Csak beltéren használható, szabadteri használatra nem alkalmas (a típusszámokat lásd a típustáblán):

EHEIM universal 300 Típusszámok: 1046219 – 1046999

EHEIM universal 600 Típusszámok: 1048219 – 1048999

EHEIM universal 1200 Típusszámok: 1250219 – 1250999

EHEIM universal 2400 Típusszámok: 1260210 – 1260990

EHEIM universal 3400 Típusszámok: 1262210 – 1262990

EHEIM universal 4500 Típusszámok: 1264210 – 1264990

A készülékre a következő korlátozások érvényesek:

• kisipari vagy ipari célokra nem használható
• a vízhőmérséklet nem haladhatja meg a 35 °C-ot
• tilos maró, tüzveszélyes, agresszív vagy robbanásveszélyes anyagokat, élelmiszert és ivóvizet adagolni.
• úszómedencékben, úszótavakban, medencékben, pezsgőfürdőkben ne használja.

3. Biztonsági tudnivalók

A készülék veszélyt jelenthet az emberekre és anyagi javakra nézve, amennyiben szakszerűtlen, ill. nem rendeltetésszerűen használják vagy ha figyelmen kívül hagyják a biztonsági tudnivalókat.

Az Önök biztonsága érdekében

• Az eszköz csomagolása és apró alkatrészei nem kerülhetnek gyermekek vagy olyan emberek kezébe, akik nincsenek tisztában azok használatával, mivel ez kockázatot jelenthet (fulladásveszély!). Állatoktól távol tartandó.
• Ezt a készüléket abban az esetben használhatják 8 éves vagy annál idősebb gye- rekek, továbbá korlátozott testi, érzékszervi vagy mentális képességekkel rendelkező, ill. kellő tapasztalattal és/vagy tudással nem rendelkező személyek,

ha eközben felügyelet alatt állnak, illetve a készülék biztonságos használatát illetően oktatásban részesültek, és tisztában vannak az abból eredő veszélyekkel. A készülék nem játék – ne engedje, hogy a gyermekek játsszanak vele. A tisztítást és a felhasználói karbantartást gyermekek csak felügyelet mellett végezhetik.

• Használat előtt szemrevételezéssel ellenőrizze, hogy a készülék, és különösen a hálózati csatlakozókábel és csatlakozódugó sérülésmentes-e.
• Javítást kizárólag EHEIM szerviz végezhet.
• A készülék hálózati csatlakozó vezetékét nem lehet más vezetékkel helyettesíteni. A vezeték meghibásodása esetén a készüléket már nem szabad használni.
• Csak a jelen útmutatóban leírt munkákat végezze el.
• A készülékhez kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
• A készülékben erős mágneses mezővel rendelkező mágnesek találhatók, amik hatással lehetnek a szívritmus-szabályozókra és a beültetett defibrillátorokra (ICD). Az implantátum és a mágnes között tartson legalább 30 cm távolságot.
• A készüléket legfeljebb 30 mA névleges hibaáramú hibaáramvédőkapcsolóval (Flirelé) kell biztosítani. Kérdések vagy problémák esetén forduljon villamossági szakemberhez.
• Vízszivárgás esetén, ill. ha kiold a hibaáramvédőkapcsoló, az akváriumban található összes készüléket azonnal válassza le a villamoshálózatról.
• Alapszabály, hogy az akváriumban található összes készüléket válassza le a villa-moshálózatról, amikor nem használja őket, mielőtt alkatrészt szerelne bevagy ki, és minden tisztítási és karbantartási munka előtt.
• A csatlakozóaljzatot és a hálózati csatlakozódugót óvja a nedvességtől. Ajánlott a hálózati csatlakozókábellel cseppentőhurkot képezni, ezzel megakadályozható, hogy a kábelenesetleg lefolyó víz a csatlakozóaljzatba kerüljön.
• A készülék villamossági adatainak egyezniük kell a villamos há- lózat adataival. Az adatok megtalálhatók a típustáblán, a csomagoláson vagy ebben az útmutatóban.

Kültéren (szabadtéren) történő használat esetén:

• Csak szabadtéren használható készülékeket használjon.

• A hosszabbítókábeleknek és elosztóknak kültéri használatra alkalmasnak (fröccsenő víz ellen védettnek) kell lenniük.

• A hálózati csatlakozókábelek keresztmetszete nem lehet kisebb, mint a H05RN-F3G 0,75 kódú gumitömlőké. A hosszabbítókábeleknek meg kell felelniük a DIN VDE 0620 követelményeinek.

• A készüléket olyan hibaáram-védő berendezéssel kell védeni, amelynek mért hibaárama legfeljebb 30 mA. Kérdések és problémák esetén forduljon elektromos szakemberhez.
• A készüléket csak megfelelően felszerelt biztonsági aljzathoz csatlakoztassa.
• Óvja a hálózati kábelt a hőtől, olajtól és éles peremektől. A csatlakozóvezetékre nem szabad rálépni, ha az csőburkolat nélkül van a földbe vagy kavicsba fektetve.
• A készüléket csak akkor használja, ha senki sem tartózkodik a vízben!

4. Működés

A szivattyú a vízben és a vízen kívül egyaránt használható. Nem önfelszívó, ezért működés közben a vízszint alá kell elhelyezni.

• A szivattyút nem szabad szárazon járatni
• Hőmérséklet-tartomány: +4 °C és max. +35 °C között.

① Motortest ② Rögzítőlemez ③ Menetes csonk, nyomó oldali ④ Szivattyúkerék ⑤ Kerámiatengely ⑥ Szivattyúfedél tömítőgyűrűvel ⑦ Durvaszűrő ⑧ Szívórács ⑨ Menetes csonk, szívó oldali ⑩ Zárófedél

① Motortest ② Rögzítőléc ③ Menetes csonk, nyomó oldali ④ Szivattyúkerék ⑤ Kerámiatengely ⑥ Szivattyúfedél tömítőgyűrűvel ⑦ Durvaszűrő ⑧ Szívórács ⑨ Menetes csonk, szívó oldali ⑩ Zárófedél ⑪ Tartógyűrű ⑫ Lemez

① Motortest ② Rögzítőlemez ③ Menetes csonk, nyomó oldali ④ Szivattyúkerék ⑤ Kerámiatengely ⑥ Szivattyúfedél tömítőgyűrűvel ⑦ Durvaszűrő ⑧ Szívórács ⑨ Menetes csonk, szívó oldali ⑩ Zárófedél ⑪ Tartógyűrű ⑫ Hordozókar, csak szabadtéri verzió esetén

5. Szerelés

A vízen kívül történő használat esetén célszerű a szívó oldali menetes csonkra ⑨ egy tömlót szerelni (☒ B).

Ha a szivattyút a vízben, merülőszivattyúként használják (☒ C), akkor azt csak a szívórácson⑧ és a durvaszűrón ⑨ keresztül szabad üzemeltetni. Ehhez ki kell csavarozni a szívó oldali menetes csonkot ⑨ és a szívonyílásba be kell helyezni a mellékelt zárófedelet ⑩

Csak szabadtéren használható verziók esetén

Tóba történő helyezés esetén használjon stabil alapzatot, pl. kerti lapot stb. és ne helyezze a szivattyút közvetlenül a talajra (iszap!).

Csak az EHEIM universal 2400 és 3400 (szabadtéren használható) esetén

A hordozókar ⑫ elölröl van a motortest ① felső anyájába csúsztatva. Tóban történő használat esetén a hordozókar a kötél rögzítésére szolgál (☒ D + E).

A rögzítőlemez② 3 különböző ponton rögzíthető az univerzális szivattyú telepítéséhez (☒ F).

Csak az EHEIM universal 1200 esetén

A két rögzítőléc ② a szivattyú univerzális felszerelése érdekében áthelyezhető. A retesz elengedése után a léc kihúzható, és

opcionálisan egy másik vezetőbe helyezhető. Ehhez először el kell távolítani a lemezeket ⑫ a motortest ① felső részéből (☒ G).

FIGYELEM!

A nyomó oldali menetes csonknak③ nem szabad lefelé nézniük. (☒ H).

6. Üzembe helyezés

Vízen kívül történő használat esetén:

Szerelje fel a megfelelő tömlőt a nyomó oldali menetes csonkra és végezzen szívást a tömlővéggel, amíg a víz be nem folyik a szivattyúba. Csak akkor dugja be a hálózati csatlakozót az aljzatba, és akkor indítsa el a készüléket, ha a szivattyúkamra teljesen meg van töltve vízzel. A szivattyú rövid indítási zaja normálisnak tekinthető (☒ B).

Vízben történő használat esetén (merülőszivattyú):

Merítse teljesen a vízbe a szivattyút, majd dugja be a hálózati csatlakozót az aljzatba, és indítsa el a készüléket (☒ C).

FIGYELEM!

Vegye figyelembe a víz felszínétől a szivattyú tetejéig mért 2 cm-es minimális merülési mélységet.

7. Karbantartás és gondozás

VESZÉLY! Áramütés!

- A karbantartási munkák előtt mindig húzza ki az összes eszközt az áramforrásból.

VIGYÁZAT! Dologi kár.

- Ne használjon kemény tárgyakat vagy agresszív tisztítószereket a tisztításhoz.

- A készülék alkatrészei nem tisztíthatók mosogatógépben! Ne tisztítsa a készüléket vagy annak alkatrészeit mosogatógépben.

A következő szakaszok az optimális és problémamentes működéshez szükséges karbantartási munkákat ismertetjük. A rendszeres karbantartás meghosszabbítja az élettartamot, és hosszú ideig biztosítja a készülék működését.

Vegye ki a szivattyút az akváriumból vagy a kerti tóból. Nyomja össze finoman az oldalt lévő két nyomáspontot, és húzza le a szívórácsot ⑧. Vegye ki a durvaszűrőt ⑦ a szívórácsból és öblítse el mindkettőt folyó vízben. Szükség esetén cserélje ki a durvaszűrőt (☒ I + J).

Erősen szennyezett víz esetén gyakrabban tisztítsa a durvaszűrőt. Ha a szivattyú szívó- vagy nyomásoldalon nagyon koszos, ez zajhoz vezet: Ez megfelelő időpont az alapos tisztításra.

VIGYÁZAT! Törésveszély

Kiváló minőségű, törékeny kerámiatengely.

Szivattyú tisztítása (EHEIM universal 300 / 600)

Távolítsa el a szivattyú fedelét ⑥ és húzza le óvatosan egyenes irányban. Vegye ki óvatosan a szivattyúkereket ④ és a kerámiatengelyt ⑧ (☒ A1). Öblítse le alaposan a szivattyú alkatrészeit folyó vízben. Tisztítsa meg a motortestet ① az EHEIM tisz-títókefe-készlettel, rend. szám: 4009560 (☒ K). Végezetül szerelje össze ismét az alkatrészeket fordított sorrendben.

Szivattyú tisztítása (EHEIM universal 1200 / 2400 / 3400 / 4500)

Nyissa ki a tartógyűrűt ⑪ balra forgatással és vegye le.

Húzza le óvatosan a szivattyú fedelét ⑥ egyenes irányban. Vegye ki óvatosan a szivattyúkereket ④ és a kerámiatengelyt ⑧ (☒ A2 ill. ☒ A3). Öblítse le alaposan a szivattyú alkatrészeit folyó vízben. Tisztítsa meg a motortestet ① az EHEIM tisztítókefével, rend. szám: 4009570 (☒ L). Végezetül szerelje össze ismét az alkatrészeket fordított sorrendben.

8. Az üzemzavarok elhárítása

VESZÉLY! Áramütés!

- A karbantartási munkák előtt mindig húzza ki az összes eszközt az áramforrásból.

Zavar	Lehetséges okok	Megoldás
A szivattyú nem indul el	Nincs tápfeszültség	► Ellenőrizze a tápfeszültséget► Ellenőrizze a vezetéket
A szivattyú nem szivattyúzik	A hálózati csatlakozó nincs bedugva	► Dugja be a hálózati csatlakozót a konnektorba
	A szivattyúkerék blokkolva van	► Tisztítsa meg a szivattyút
	A hővédő kapcsoló aktiválva van (csak universal 1200/2400/3400/4500)	1. Húzza ki a hálózati csatlakozót és hagyja lehűlni a szivattyút.2. Kb. 1 óra múlva dugja be ismét a csatlakozót. Ismételje meg ezt a folyamatot, forduljon az EHEIM-szervizhez
A szivattyú nem megfelelően	A szívórács és/vagy a durvaszűrő szennyezett	► Tisztítsa meg a szívórácsot és a durvaszűrőt
	A szivattyúkamra és/vagy a szivattyúkerék szennyezett	► Öblítse le alaposan a szivattyúkereket és tisztítsa meg a motortestet tisztítókefével
	A tömlővezeték meg van törve	► Egyenesítse ki
	A szívó és/vagy nyomó oldali tömlővezetékek szennyezettek	► Tisztítsa meg a tömlővezetékeket

Egyéb üzemzavar esetén kérjük, forduljon az EHEIM szervizéhez www.eheim.com.

9. Üzemen kívül helyezés és ártalmatlanítás

Tárolás

1. Kapcsolja ki a készüléket a hálózati csatlakozó kihúzásával.
2. Tisztítsa meg a készüléket
3. A készüléket fagymentes helyen tárolja.

Ártalmatlanítás

A készülék ártalmatlanításakor vegye figyelembe a mindenkori törvényes előírásokat. Információk elektromos és elektronikus készülékek Európai Közösségen belüli ártalmatlanítására vonatkozóan: Az Európai Közösségen belül az elektromos meghajtású készülékek hulladékainak ártalmatlanítását az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU (WEEE) irányelven alapuló nemzeti rendelkezések szabályozzák. Ennek megfelelően a készüléket a továbbiakban nem szabad kommunális vagy háztartási hulladékként kezelni. A készüléket ingyenesen átveszik a települési gyűjtőhelyeken, ill. a hulladékgyűjtő udvarokban. A termék csomagolása újrahasznosítható anyagokból készült. Ezeket az anyagokat környezetbarát módon ártalmatlanítsa, és adja le őket újrahasznosításra.

10. Müszaki adatok

(1260 / 1262 / 1264 típus)

Lásd a 167. oldalt.

Lásd a 167. oldalt.

Lásd a 167. oldalt.

Lásd a 167. oldalt.
