universal 2400 - Pump EHEIM - Gratis bruksanvisning och manual

BRUKSANVISNING universal 2400 EHEIM

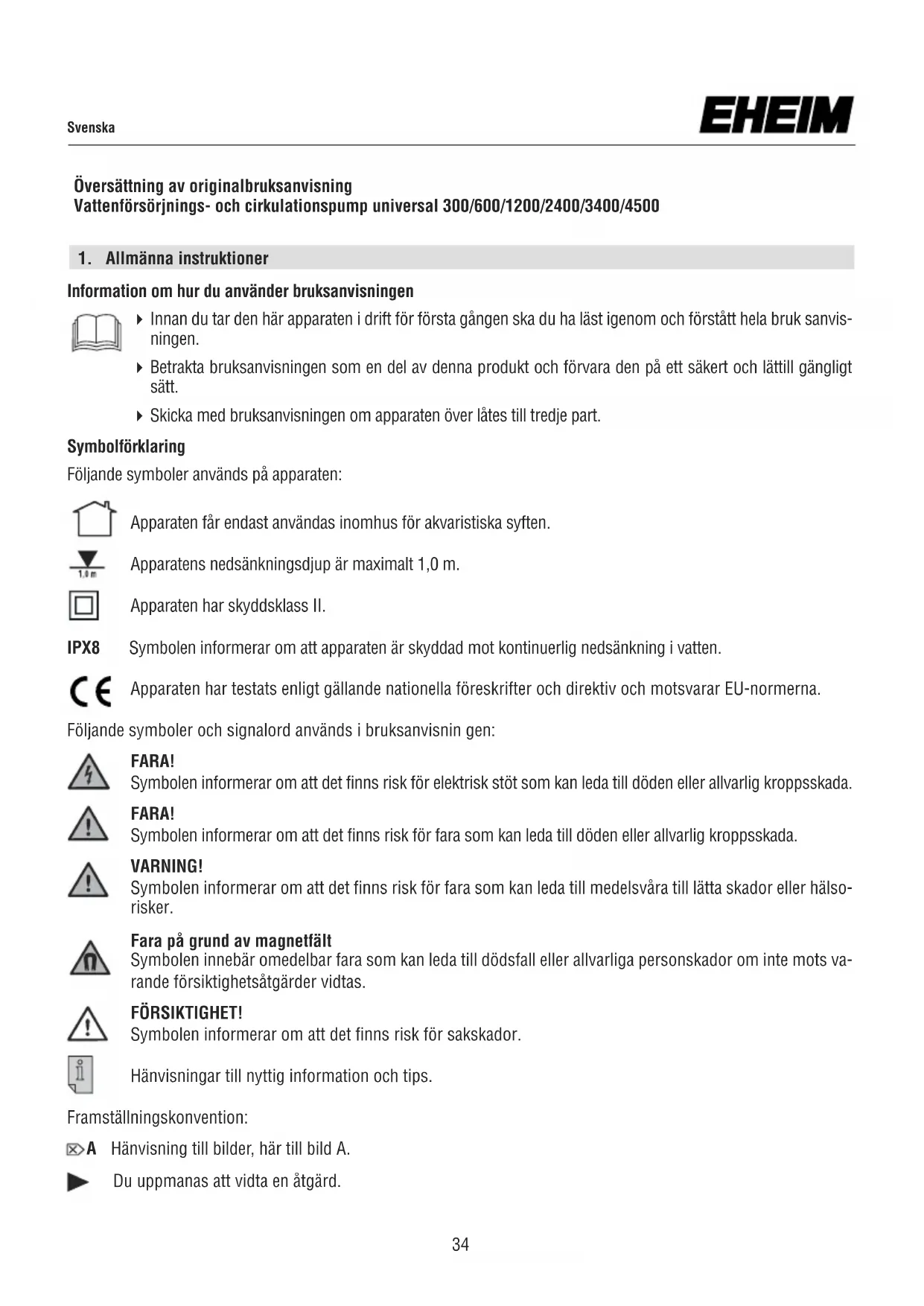

Information om hur du använder bruksanvisningen 4 Innan du tar den här apparaten i drift för första gången ska du ha läst igenom och förstått hela bruk sanvis- ningen. 4 Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättill gängligt sätt. 4 Skicka med bruksanvisningen om apparaten över låtes till tredje part. Symbolförklaring Följande symboler används på apparaten:

Apparaten får endast användas inomhus för akvaristiska syften. Apparatens nedsänkningsdjup är maximalt 1,0 m. Apparaten har skyddsklass II. IPX8 Symbolen informerar om att apparaten är skyddad mot kontinuerlig nedsänkning i vatten. Apparaten har testats enligt gällande nationella föreskrifter och direktiv och motsvarar EU-normerna. Följande symboler och signalord används i bruksanvisnin gen: FARA! Symbolen informerar om att det finns risk för elektrisk stöt som kan leda till döden eller allvarlig kroppsskada. FARA! Symbolen informerar om att det finns risk för fara som kan leda till döden eller allvarlig kroppsskada. VARNING! Symbolen informerar om att det finns risk för fara som kan leda till medelsvåra till lätta skador eller hälso- risker. Fara på grund av magnetfält Symbolen innebär omedelbar fara som kan leda till dödsfall eller allvarliga personskador om inte mots va- rande försiktighetsåtgärder vidtas. FÖRSIKTIGHET! Symbolen informerar om att det finns risk för sakskador. Hänvisningar till nyttig information och tips. Framställningskonvention: A Hänvisning till bilder, här till bild A. Du uppmanas att vidta en åtgärd. Översättning av originalbruksanvisning Vattenförsörjnings- och cirkulationspump universal 300/600/1200/2400/3400/4500 34Svenska

2. Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas:

• för akvarier och i trädgårdsdammar

• för pumpning och cirkulation av vatten

• för drift av filtersystem, vattenspel, vattenfall, trädgårdsbäck etc.

• för luftning och cirkulation av vatten

• i enlighet med de tekniska specifikationerna Kan användas utomhus, avsedda för utomhusbruk (se typnr. på skylten): EHEIM universal 300 typnr. 1046019 till 1046209 EHEIM universal 600 typnr. 1048019 till 1048209 EHEIM universal 1200 typnr. 1250019 till 1250209 EHEIM universal 2400 typnr. 1260010 till 1260200 EHEIM universal 3400 typnr. 1262010 till 1262200

Endast inomhus, inte avsedda för utomhusbruk (se typnr. på skylten): EHEIM universal 300 typnr. 1046219 till 1046999 EHEIM universal 600 typnr. 1048219 till 1048999 EHEIM universal 1200 typnr. 1250219 till 1250999 EHEIM universal 2400 typnr. 1260210 till 1260990 EHEIM universal 3400 typnr. 1262210 till 1262990 EHEIM universal 4500 typnr. 1264210 till 1264990 För apparaten gäller följande begränsningar:

• Den får inte användas för yrkesmässiga eller industriella ändamål.

• Vattentemperaturen får inte överskrida 35 °C.

• Frätande, brandfarliga, aggressiva eller explosiva ämnen, livsmedel samt dricksvatten får inte pumpas.

• Skall inte användas i simbassänger, plaskdammar eller bubbelpooler.

3. Säkerhetsanvisningar

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas. För din egen säkerhet

Förvara pumpens förpackning och smådelar utom räckhåll för djur, barn och personer som inte är medvetna om sina handlingar eftersom det kan utgöra en risk (kvävningsrisk!).

Denna apparat kan användas av barn från och med 8 år och äldre samt av personer med nedsatt fysisk, sensorisk och mental förmåga eller bri- stande erfarenhet och kunskap, under förutsättning att de befinner sig under uppsikt eller har undervisats om apparatens säkra användning. Barnfår inte leka med apparaten. Rengöring och användarunderhåll får ej ut- föras av barn utan att en vuxen person håller uppsikt.

Genomför en besiktningskontroll innan apparaten tas i drift för att säker- ställa att apparaten och i synnerhet nätkabeln och stickkontakten är os- kadda.

Reparationer får uteslutande göras av servicetekniker från EHEIM.

Nätkabeln till denna utrustning kan inty bytas ut. Om kabeln har skadats får du inte längre använda utrustningen.

Genomför endast arbeten som finns beskrivna i anvisningarna.

Använd endast originalreservdelar och -tillbehör till apparaten.

Apparaten har magneter med starka magnetfält som kan påverka pacema- ker eller implanterade defibrillatorer (ICD). Bibehåll MINST ETT 30 CM stort av- stånd mellan implantat och magnet.

Som skydd mot för hög kontaktspänning måste installationen innehålla ett felströmsskydd med en nominell utlösningsström på högst 30 mA. Fråga en auktoriserad elektriker.

Separera genast alla apparater i akvariet från elnätet vid ett vattenläckage eller om jordfelsbrytaren utlöses.

Separera alltid alla apparater i akvariet från elnätet om de inte används, innan delar monteras eller demonteras och innan rengöringsoch under- hållsarbeten genomförs.

Skydda nätuttaget och stickkontakten mot fukt. Vi rekom- menderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på kabeln rinner ner till stickkontakten.

Pumpens elektriska specifikationer måste överensstämma med elnätets specifikationer. Du hittar alla uppgifter på typ- skylten, på förpackningen eller i denna bruksanvisning. Vid användning utomhus (trädgårdar):

Använd endast pumpar lämpliga för utomhusbruk.

Förlängningssladdar och strömfördelare måste vara avsedda för utomhus- bruk (sköljtätt IPX4).

Nätkablar får inte ha mindre diameter än gummikablar med beteckningen H05RN-F3G 0,75. Förlängningssladdar måste uppfylla kraven enligt DIN VDE

Anslutningen måste vara försedd med jordfelsbrytare med en läckström ma- ximalt 30 mA. För frågor och problem kontakta en behörig elektriker.

• Anslut endast pumpen till ett korrekt installerat jordat nätuttag.

• Skydda nätkabeln mot värme, olja och vassa kanter. Anslutningskabeln får inte beträdas om den är nedgrävd utan skyddsrör i marken eller i grus.

• Starta inte pumpen om det finns människor i vattnet! Pumpen kan användas både i och bredvid vattnet. Den är inte självsugande och måste därför vara placerad under vattennivån när den används bredvid vattnet.

Pumpen får inte gå torr.

Temperaturområde från +4°C till maximalt +35°C.

pumplock med tätningsring

pumplock med tätningsring

Funktion När den används bredvid vattnet bör slangkopplingen på sugsidan

kopplas till en slang (⌦ B). Om pumpen används som en nedsänkbar pump i vattnet (⌦ C) får den endast användas med insugningsgallret

skruvas då av och sugöppningen täcks med den medföljande täckplattan

Endast för versioner för utomhusbruk Placera pumpen i dammen på en stabil bas, t.ex. trädgårdsplatta eller liknande, inte direkt på mjukt underlag på botten. Endast för EHEIM universal 2400 och 3400 avsedda för utomhusbruk Handtaget

skjuts in framifrån i det övre spåret på motorkroppen

. När den används i vatten fungerar handtaget som fäste för en lina (⌦ D + E). Monteringsplattan

kan sättas på 3 olika sätt för installation av pumpen(⌦ F). Endast för EHEIM universal 1200 De två fästlisterna

kan flyttas för installation av pumpen. Efter att ha lossats kan listen dras ut och skjutas in i en annan styrning. För att göra detta avlägsnas först täckplåtarna på motorkroppens övre faser

(⌦ G). VARNING! Slangkopplingen på trycksidan

får inte peka nedåt. (⌦ H).

Vid användning utanför vattnet: Anslut en slang på trycksidans koppling och sug i slangens ände tills pumpkammaren är helt fylld med vatten. Anslut först då nätkontakten till eluttaget och starta pumpen. Ett kort startljud från pumpen är normalt (⌦ B).

Vid användning i vattnet (dränkbar pump): Sänk ner pumpen helt i vattnet, sätt sedan i nätkontakten i eluttaget och starta pumpen (⌦ C).

Se till att pumpen sänks ner minst 2 cm från vattenytan till toppen av pumpen.

7. Underhåll och skötsel

Koppla alltid bort alla enheter från strömförsörjningen innan underhållsarbete.

OBS! Risk för skador.

Använd inte hårda föremål eller aggressiva rengöringsmedel för rengöring.

Enhetens komponenter är inte diskmaskinssäkra! Rengör inte pumpen eller dess delar i diskmaskin. Följande avsnitt beskriver nödvändiga underhållsarbeten för optimal och problemfri drift. Regelbundet un- derhåll förlänger livslängden och säkrar enhetens funktion under lång tid. Ta pumpen ur akvariet eller trädgårdsdammen. Tryck lätt på de två tryckpunkterna på sidan samtidigt och dra av in- sugningsgallret

ur suggallret och skölj båda under rinnande vatten. Byt vid behov ut grovfiltret (⌦ I + J). Om vattnet är mycket smutsigt, rengör grovfiltret oftare. Är pumpen på sug- eller trycksidan mycket neds- mutsat leder detta till buller: då är det tid för grundlig rengöring OBS! Risk för brott Högkvalitativ, ömtålig keramisk axel. Rengöring av pumpen (EHEIM universal 300/600) Lossa pumplocket

och dra försiktigt av det rakt ut. Ta försiktigt ut pumphjulet

och den keramiska axeln

(⌦ A1). Skölj alla delar av pumpen noggrant under rinnande vatten. Rengör motorhuset

med rengöringsborsten EHEIM, best.nr. 4009560 (⌦ K). Sätt sedan tillbaka delarna i omvänd Rengöring av pumpen (EHEIM universal 1200/2400/3400/4500) Lossa hållarringen

genom att vrida den åt vänster och ta bort den. Dra försiktigt bort pumplocket

rakt av. Ta försiktigt ut pumphjulet

och den keramiska axeln

(⌦ A2 eller ⌦ A3). Skölj alla delar av pumpen noggrant under rinnande vatten. Rengör motorhuset

med rengöringsborsten EHEIM, best.nr. 4009570, (⌦ L). Sätt sedan tillbaka delarna i omvänd ordning.

• Koppla alltid bort alla enheter från strömförsörjningen innan underhållsarbete. Fel Möjlig orsak Åtgärd Pumpen startar inte Det finns ingen nätspänning u Kontrollera nätspänningen u Kontrollera nätkabelnSvenska

Pumpen ger inte ifrån Nätkontakten är inte i. u Sätt i strömkontakten i eluttaget sig något vatten

Pumphjulet är blockerat. u Rengör pumpen Termobrytaren är utlöst(endast hos 1. Dra ur nätkontakten och låt pumpen universal 1200/2400/3400/4500) svalna.

2. Sätt i nätkontakten igen efter ca en

timme. Om felet kvarstår, kontakta EHEIM-service. Pumpen ger otillräckligt Insugningsgallret och/eller . u Rengör insugningsgaller och grovfilter. med vatten grovfiltret smutsigt Pumpkammaren och/eller u Spola rent pumphjul och rengör motor- pumphjulet smutsigt. huset med rengöringsborste. Kink på en slang. u Räta ut slangen. Smuts i en sug- eller tryckslang. u Rengör slangar. Kontakta EHEIM-serviceavdelningen vid övriga fel www.eheim.com.

1. Stäng av pumpen genom att dra ut nätkontakten.

3. Förvara den på en frostfri plats.

Kassering Beakta gällande föreskrifter vid kassering. Information om omhändertagande av elektriska och elek- troniska apparater inom EU: Inom EU gäller nationella föreskrifter för elektriskt drivna apparater som grundar sig på EU-direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning (WEEE). Enligt detta direktiv får sådana apparater inte längre kastas i det kommunala avfal- let eller bland hushållsavfall. Apparaten lämnas in till den kommunala sopstationen eller återvinnings- centralen utan kostnad. Produktförpackningen består av återvinningsbara material. Kassera den på mil- jömässigt sätt och lämna in för återvinning. EHEIM universal 300 / 600 sidan 164 EHEIM universal 1200 / 2400 sidan 165 EHEIM universal 3400 / 4500 sidan 166
