compactON 5000 - Pumppu EHEIM - Ilmainen käyttöohje ja opas

Merkki	EHEIM
Malli	compactON 5000
Luokka	Akvaariopumppu
Tyyppi	1032
Käyttö	Sisäkäyttö, akvaario
Sähkönsyöttö	220 - 240 V / 50 Hz
Nimellisteho	70 W
Maksimivirtaus	5000 l/h
Maksimipaineenkorkeus	3,60 m
Maksimi upotussyvyys	1 m
Mitat (P x L x K)	142 x 92 x 154 mm
Johdon pituus	2 m
Vesiliitännät	∅25 mm / ∅32 mm
Sallittu veden lämpötila	4°C - 35°C
Suojausluokka	II
Suojausluokitus	IP68 (pysyvä upotus)
Päätoiminnot	Veden kierto, suodatus, sisä- tai ulkokäyttö
Huolto	Puhdista suodatinkori ja pumpun pyörä säännöllisesti juoksevalla vedellä. Älä käytä astianpesukonetta.
Turvallisuus	Suojaus kuivakäyntiä vastaan (automaattinen pysäytys), lämpökatkaisin, magneettikenttä (väh. 30 cm etäisyys sydämentahdistimista)
Varaosat	Saatavana EHEIM-huollosta (katso käyttöohje sivu 3)
Toimituksen sisältö	Pumppu, suodatinkorit (3 ja 4), imupää, kiinnityslevy imukupilla

Usein kysytyt kysymykset - compactON 5000 EHEIM

Kuinka asennan EHEIM compactON 5000 -pumpun akvaarioon?

Kiinnitä kiinnityslevy imukuppien avulla akvaarion pohjaan tai sisäseinään vedenpinnan alapuolelle. Maksimi upotussyvyys on 1 m. Ulkokäytössä aseta pumppu tukevalle pinnalle veden ulkopuolelle.

Mitä letkukokoja pumppu tukee?

compactON 5000 -pumppu toimitetaan liittimillä letkuille 25 mm ja 32 mm. Voit lyhentää liitintä sahalla sovittaaksesi sen letkuusi.

Kuinka puhdistan pumpun suodatinkorin?

Irrota pumppu akvaariosta, poista suodatinkori ja puhdista se juoksevalla vedellä. Älä käytä voimakkaita pesuaineita tai astianpesukonetta. Asenna suodatinkori takaisin.

Mitä teen, jos pumppu ei käynnisty?

Tarkista ensin verkkojännite ja virtajohto. Jos pumppu pysähtyy, se voi olla turvallisuussyistä veden puutteen tai tukoksen vuoksi. Irrota pumppu verkosta, poista syy ja kytke uudelleen.

Voiko compactON 5000 -pumppu käydä kuivana?

Ei, pumppua ei saa koskaan käyttää kuivana. Siinä on elektroninen laite, joka havaitsee veden puutteen ja pysäyttää pumpun automaattisesti vaurioiden estämiseksi.

Kuinka puran pumpun perusteellista puhdistusta varten?

Irrota pumppu verkkovirrasta. Poista se akvaariosta. Löysää kiinnitysruuvit, vedä pumpun kansi eteenpäin, poista pumpun pyörä ja O-renkaan tiiviste. Puhdista kaikki osat juoksevalla vedellä. Kokoa päinvastaisessa järjestyksessä.

Mikä on sallittu maksimiveden lämpötila?

Veden lämpötila ei saa ylittää 35°C. Pumppu on suunniteltu lämpötila-alueelle 4 °C - 35 °C.

Sopiiko compactON 5000 -pumppu meriveteen?

Käyttöohje ei määrittele käyttöä merivedessä. Se on tarkoitettu akvaariokäyttöön sisätiloissa. Meriveteen ota yhteyttä EHEIM-huoltoon.

Mitä teen, jos pumppu ääntelee tai virtaus on heikentynyt?

Heikentynyt virtaus voi johtua likaisesta suodatinkorista - puhdista se. Epänormaali ääni voi johtua tukkeutuneesta pumpun pyörästä - puhdista pumppu. Varmista, että pumppu on asennettu oikein ja letkut eivät ole taittuneet.

Mistä löydän varaosat compactON 5000:lle?

Varaosia saa EHEIM-huollosta. Katso käyttöohjeen sivu 3 viitteitä varten. Käytä aina alkuperäisiä varaosia.

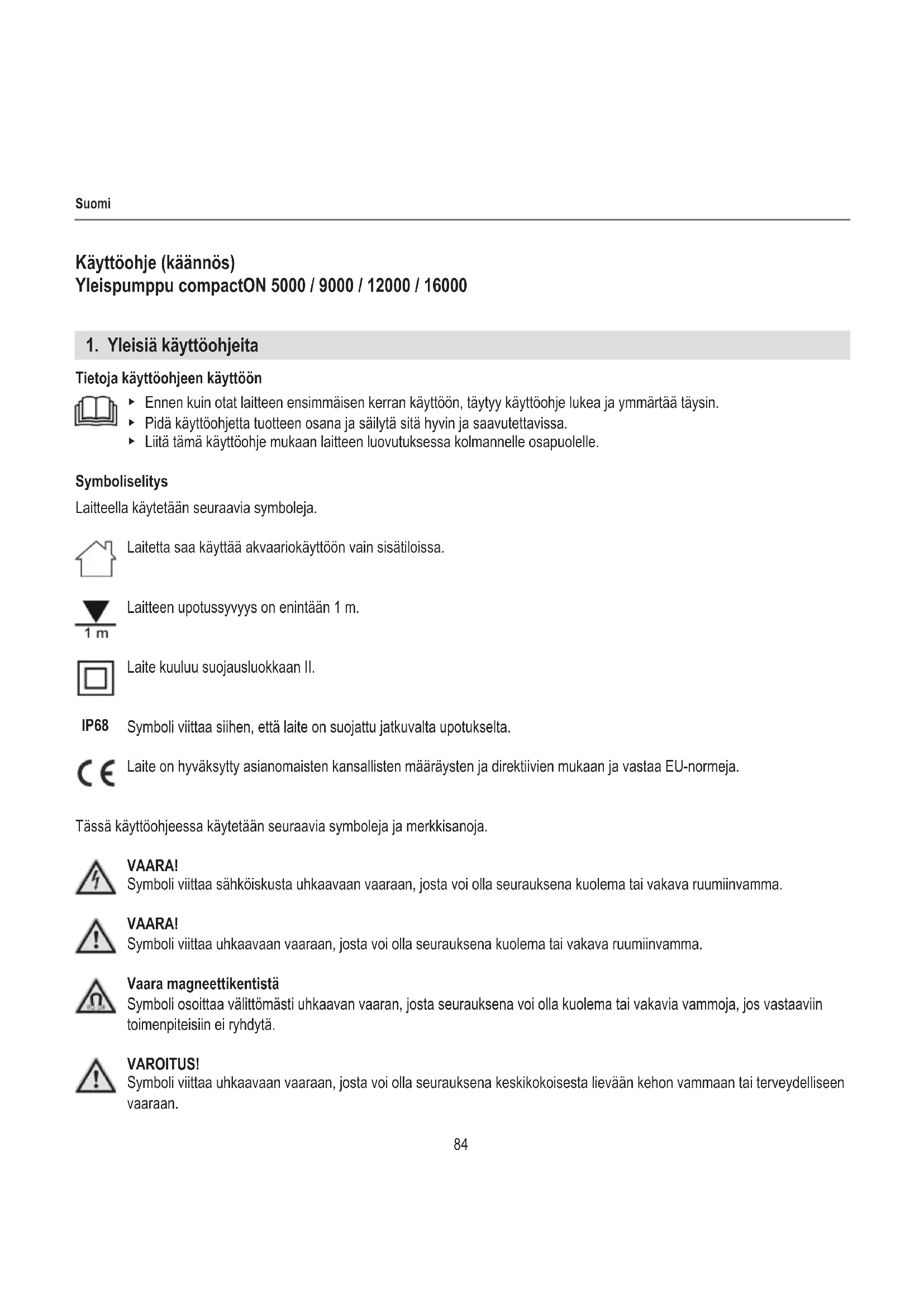

KÄYTTÖOHJE compactON 5000 EHEIM

Käyttöohje (käännös)

Yleispumppu compactON 5000 / 9000 / 12000 / 16000

1. Yleisiä käyttöohjeita

Tietoja käyttöohjeen käyttöön

Ennen kuin otat laitteen ensimmäisen kerran käyttöön, täytyy käyttöohje lukea ja ymmärtää täysin.
- Pidä käyttöohjetta tuotteen osana ja säilytä sitä hyvin ja saavutettavissa.
▶ Liitä tämä käyttöohje mukaan laitteen luovutuksessa kolmannelle osapuolelle.

Symboliselitys

Laitteella käytetään seuraavia symboleja.

Laitetta saa käyttää akvaariokäyttöön vain sisätiloissa.

Laitteen upotussyvyys on enintään 1 m.

Laite kuuluu suojausluokkaan II.

IP68

Symboli viittaa siihen, että laite on suojattu jatkuvalta upotukselta.

Laite on hyväksytty asianomaisten kansallisten määräysten ja direktiivien mukaan ja vastaa EU-normeja.

Tässä käyttöohjeessa käytetään seuraavia symboleja ja merkkisanoja.

VAARA!

Symboli viittaa sähköiskusta uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava ruumiinvamma.

VAARA!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena kuolema tai vakava ruumiinvamma.

Vaara magneettikentistä

Symboli osoittaa välittömästi uhkaavan vaaran, josta seurauksena voi olla kuolema tai vakavia vammoja, jos vastaaviin toimenpiteisiin ei ryhdytä.

VAROITUS!

Symboli viittaa uhkaavaan vaaraan, josta voi olla seurauksena keskikokoisesta lievään kehon vammaan tai terveydelliseen vaaraan.

VARO!

Symboli viittaa esinevahinkojen vaaraan.

Ohje hyödyllisten tietojen ja vinkkien kanssa.

Esityssopimus

☒A Viittaus kuvaan, tässä viittaus kuvaan A

▶ Sinua pyydetään toimimaan.

2. Käyttöalue

Laite ja kaikki toimituslaajuuteen sisältyvät osat on tarkoitettu käyttöön yksityisellä alueella ja sitä saa käyttää vain:

• akvaariotarkoituksiin
• sisätiloissa
• noudattamalla teknisiä tietoja

Laitteeseen pätevät seuraavat rajoitukset:

• älä käytä kaupallisiin tai teollisiin tarkoituksiin
• syövyttäviä, helposti syttyviä, aggressiivisia tai räjähtäviä aineita, ruokaa ja juomavettä ei saa pumpata
• veden lämpötila ei saa ylittää 35 °C lämpötilaa
• älä milloinkaan toimi ilman veden läpivirtausta

3. Turvallisuusohjeet

Tästä laitteesta voi tulla vaaroja henkilöille ja esinearvoille, jos laitetta käytetään asiaankuulumattomasti, tai ei käyttötarkoitusta vastaten, tai jos turvallisuusohjeita ei huomioida.

Turvallisuuttasi varten

- Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (mukaan luettuna lapset), joilla on heikot ruumiilliset, aistimukselliset tai henkiset kyvyt, tai joilta puuttuu laitteen käyttämiseen vaadittavaa tietoa ja taitoa. Tällaiset henkilöt saavat käyttää laitetta vain sellaisen henkilön valvonnassa ja ohjauksessa, joka

on vastuussa heidän turvallisuudestaan. Lapsia tulee valvoa sen varmistamiseksi, että he eivät leiki laitteen kanssa.

• Vain Euroopan markkinoille:

Tätä laitetta voivat käyttää 8-vuotiaat tai sitä vanhemmat lapset sekä henkilöt, joilla on heikentyneet fyysiset, aistimukselliset tai henkiset kyvyt tai puutteelliset kokemukset ja/tai tiedot, jos heitä valvotaan tai opastetaan laitteen turvallisen käytön osalta, ja jos he ymmärtävät siitä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltoa, vaikka heitä valvotaan.

• Suorita ennen käyttöä silmämääräinen tarkistus varmistaaksesi, että laite, erityisesti verkkokaapeli ja pistoke, ovat vahingoittumattomia.
• Korjauksia saa suorittaa vain EHEIM-huoltopiste.
• Tämän laitteen verkkokaapelia ei voida vaihtaa. Kaapelin vaurioituessa laite on romutettava.
• Suorita vain töitä, jotka on kuvattu tässä käyttöohjeessa.
• Käytä vain laitteen alkuperäisvaraosia ja varusteita.

• LLaite on suojattava vikavirtasuojalaitteella, jonka nimellinen mittausvikavirta on enintään 30 mA. Kysymyksissä ja ongelmissa käänny sähköalan ammattilaisen puoleen.
• Erota heti kaikki akvaarioissa olevat laitteet sähköverkosta vesivuodon yhteydessä, tai jos vikavirtasuojalaitteisto on lauennut.
• Ennen osien asentamista ja purkamista erota aina kaikki akvaarioissa olevat laitteet sähköverkosta, jos niitä ei käytetä, ja ennen kaikkia puhdistus- ja huoltotöitä.

- Suojaa pistorasia ja verkkopistoke kosteudelta ja märkyydeltä.

Muista ehdottomasti tehdä tippasilmukka virtajohtoa käyttäen.

Tämä estää mahdollisesti kaapelia pitkin juoksevan veden joutumisen pistorasiaan ja siten oikosulun aiheuttamisen.

- Laitteen sähkötiedot täytyy täsmätä sähköverkon tietojen kanssa. Löydät nämä tiedot tyyppikilvestä, pakkauksesta tai tästä ohjeesta.

- Laitteessa on magneetti, jossa on voimakas magneettikenttä, joka voi vaikuttaa sydämentahdistimiin tai implantoituihin defibrillaattoreihin (ICD). Pidä vähintään 30 cm etäisyys implantaatin ja magneetin välillä.

4. Käyttöönotto

Letkun liittäminen

1. Lyhennä sahalla liitäntäkappaletta letkusi (☒A/B) halkaisijalle.
2. Ruuvaa liitäntäkappale pumpun päälle.
3. Yhdistä letku liitäntäkappaleen kanssa.

Suosittelemme letkun kiinnittämistä letkunkiristimellä.

Kiinnityslevyn asentaminen

1. Käännä imuri kiinnityslevyn aukkoihin (☒C).
2. Työnnä kiinnityslevyä lukittumiseen saakka moottorinrungon alapuolella oleviin johteisiin (☒D).

Kiinnityslevyn irrottamiseksi täytyy painaa irrotusvipua ①.

Tuloistukan asentaminen ulkoista käyttöä varten

Pumppu voidaan ottaa käyttöön akvaarion sisäpuolella ja ulkopuolella. Liitäntäkappale ② sallii esim. letkun liitännän.

1. Lyhennä sahalla tuloistukka letkusi halkaisijalle (☒A/B).
2. Ruuvaa tuloistukka pumpunkoteloon (☒E/F).
3. Yhdistä letku tuloistukan kanssa.

Suosittelemme letkun kiinnittämistä letkunkiristimellä.

compactON 5000 -suodatinkorien asentaminen

1. Pistä haluttu suodatinkori ③ tai ④ pumpunkotelon (☒E) päälle.

compactON 9000 / 12000 / 16000 -suodatinkorien asentaminen

1. Pistä suodatinkori ④ liitäntäkappaleen (☒F) päälle.

5. Käyttö

VARO! Aineellinen vahinko

Pumpun ei saa käydä kuivana.

Pumpun päälle-/poiskytkeminen

1. Akvaarion sisäpuolella: Kiinnitä laite veden pinnan alapuolelle pohjalla tai akvaariosi (☒G) sisäseinällä. Huomioi suurin upotussyvyys (katso Tekniset tiedot).

Akvaarion ulkopuolella: Kiinnitä laite vakaalle pinnalle akvaariosi ulkopuolella (☒H). Imuri toimii värähtelynvaimentimena.

1. Laita verkkopistoke pistorasiaan. Huomio: Pumppu käynnistyy heti!

2. Kytke pois päältä vetämällä verkkopistokkeen irti pistorasiasta.

6. Huolto

VAARA! Sähköisku!

- Irrota aina kaikki laitteet sähköverkosta ennen huoltoa.

VARO! Aineellinen vahinko

- Älä käytä puhdistukseen mitään kovia esineitä tai syövyttäviä puhdistusaineita.

▶ Laitteen komponentit eivät ole astianpesukoneen kestäviä! Älä puhdista laitetta tai laitteen osia astianpesukoneessa.

Jäljempänä olevissa kappaleissa kuvataan huoltotöitä, jotka ovat välttämättömiä optimaaliseen ja häiriöttömään käyttöön. Säännöllinen huolto pidentää kestoikää ja varmistaa pitkältä ajanjaksolta laitteen toiminnan.

Suodatinkorin puhdistaminen

1. Ota pumppu pois akvaariosta.
2. Vedä suodatinkori ulos pumpunkotelosta ja liitäntäkappaleesta.
3. Puhdista suodatin virtaavassa vedessä.
4. Asenna suodatinkori takaisin päinvastaisessa järjestyksessä.

Pumpun puhdistaminen

1. Ota pumppu pois akvaariosta.
2. Irrota ja poista kiinnitysruuvit ⑤ (✉I/J).
3. Vedä pumpunkantta ⑥ eteenpäin irti moottorinrungosta.
4. Vedä pumpun siipipyörä ulos moottorinrungosta (K/L).
5. Ota O-rengas ⑨ pois moottorinkotelosta.
6. Puhdista kaikki komponentit virtaavassa vedessä.
7. Asenna pumppu takaisin päinvastaisessa järjestyksessä.

▶ compactON 5000: Huomioi pumpun siipipyörän asennussuunta. Pumpun siipipyörän kannessa olevan nokan ⑦ täytyy tarttua kiinni moottorinrungossa olevaan syvennykseen ⑧.
▶ compactON 9000 / 12000 / 16000: Huolehdi kokoonpanossa siitä, että merkinnät ⑩ pumpun juoksupyörällä ja moottorinkotelolla ovat päällekkäin.

7. Häiriöiden poistaminen

VAARA! Sähköisku!

▶ Vedä verkkopistoke irti ennen häiriöiden poistamista.

Häiriö Mahdollinen syy Korjaus

Pumppu ei käynnisty	Verkkojännite puuttuu	▸ Tarkistaverkkojännite▸ Tarkista syöttöjohto
Pumpun kytkeytyy pois päältä	Pumpussa on elektroninen laite pyörimisohjausta ja toimintaolosuhteiden valvontaa varten. Veden-puutteessa tai pumpun tukoksessa elektroniikka tunnistaa ongelman ja pysäyttää pumpun. 10 uudelleenkäynnistysyrityksen jälkeen minuutin sisällä pumppu kytkeytyy täysin pois päältä.	1. Vedä verkkopistoke irti.2. Poista ongelman syy.3. Laita verkkopistoke takaisin pistorasiaan.
Pumppu ei syötä	Verkkopistoketta ei ole laitettu sisään	▸ Pistä verkkopistoke verkkopistorasiaan
	Pumpun siipipyörä on juuttunut ▶ Puhdista pumppu
	Terminen suojakytkin on aktivoitu 1. Vedä verkkopistoke irti ja anna pumpun jäähtyä.2. Pistä verkkopistoke takaisin sisään n. yhden tunnin kuluttua.
Pumppu syöttää riittämättömästi	Suodatinkori on likaantunut ▶ Puhdista suodatinkori

Muissa häiriöissä käänny EHEIM-huollon puoleen.

8. Käytöstä poistaminen ja hävittäminen

Säilytys

1. Ota laite pois akvaariosta.
2. Puhdista laite
3. Säilytä laitetta jäätymiseltä suojatussa paikassa.

Hävittäminen

Huomioi laitteen hävittämisen tapauksessa kulloisetkin lailliset määräykset. Tietoa sähkö- ja elektroniikkalaitteiden hävittämisestä Euroopan yhteisön alueella:

Euroopan yhteisön sisällä sähkökäyttöisten laitteiden hävittämistä säädellään kansallisilla säädöksillä, jotka perustuvat EU-direktiiviin 2012/19/EU käytetyistä elektroniikkalaitteista (WEEE) . Sen mukaisesti laitetta ei enää saa hävittää kunnallisen tai kotitalousjätteen mukana. Laite otetaan ilmaiseksi vastaan kunnallisissa keräyspisteissä ja kierrätyskeskuksissa. Tuotepakkaus muodostuu kierrätyskelpoisista materiaaleista. Hävitä se ympäristöystävällisesti ja toimita tämä uudelleenkäyttöön.

9. Tekniset tiedot

compactON 5000 9000 12000 16000
Tyyppi 1032 1033 1034 1035
Nimellisteho 70 W 80 W 110 W 160 W
Syöttömäärä 5000 l/h 9000 l/h 12000 l/h 15500 l/h
Syöttökorkeuden maksimi	3,60 m	3,70 m	4,20 m	4,50 m
Upotussyvyyden maksimi	1 m
Mitat (P × L × K)	142 × 92 × 154 mm	175 × 110 × 185 mm		180 × 110 × 185 mm
Kaapelin pituus	2 m
Vesiliitännät	∅25 mm / ∅32 mm	∅25 mm / ∅32 mm / ∅38 mm
Aineen lämpötila	4 °C – 35 °C
Verkkojännite/taajuus	220 – 240 V / 50 Hz

10. Varaosat

Katso sivu 3.
