Merk	EHEIM
Model	compactON 5000
Categorie	Aquariumpomp
Type	1032
Gebruik	Binnen, aquariumhouderij
Voeding	220 - 240 V / 50 Hz
Nominaal vermogen	70 W
Max. debiet	5000 l/u
Max. opvoerhoogte	3,60 m
Max. onderdompeldiepte	1 m
Afmetingen (L x B x H)	142 x 92 x 154 mm
Kabellengte	2 m
Wateraansluitingen	∅25 mm / ∅32 mm
Toegestane watertemperatuur	4°C - 35°C
Beschermingsklasse	II
Beschermingsgraad	IP68 (permanente onderdompeling)
Hoofdfuncties	Watercirculatie, filtratie, binnen- of buitengebruik
Onderhoud	Regelmatig reinigen van de filtermand en het pompwiel met stromend water. Niet in de vaatwasser gebruiken.
Veiligheid	Droogloopbeveiliging (automatische uitschakeling), thermische beveiliging, magnetisch veld (min. 30 cm afstand tot hartimplantaten)
Reserveonderdelen	Beschikbaar bij de EHEIM service-afdeling (zie handleiding pagina 3)
Inhoud van de levering	Pomp, filtermanden (3 en 4), aanzuigmond, bevestigingsplaat met zuignappen

Veelgestelde vragen - compactON 5000 EHEIM

Hoe installeer ik de EHEIM compactON 5000 pomp in het aquarium?

Bevestig de bevestigingsplaat met de zuignappen op de bodem of de binnenwand van het aquarium, onder het waterniveau. De maximale onderdompeldiepte is 1 m. Voor buitengebruik plaatst u de pomp op een stabiel oppervlak buiten het water.

Welke slangdiameters zijn compatibel met de pomp?

De compactON 5000 pomp wordt geleverd met aansluitingen voor slangen van 25 mm en 32 mm. U kunt de aansluiting met een zaag inkorten om deze aan uw slang aan te passen.

Hoe reinig ik de filtermand van de pomp?

Verwijder de pomp uit het aquarium, haal de filtermand eruit en reinig deze onder stromend water. Gebruik geen agressieve reinigingsmiddelen en niet in de vaatwasser. Plaats de mand vervolgens terug.

Wat te doen als de pomp niet start?

Controleer eerst de netspanning en het stroomsnoer. Als de pomp stopt, kan deze in veiligheidsmodus zijn vanwege watergebrek of een verstopping. Haal de stekker eruit, los de oorzaak op en sluit hem weer aan.

Kan de compactON 5000 pomp droog draaien?

Nee, de pomp mag nooit droog draaien. Deze is uitgerust met een elektronische voorziening die watergebrek detecteert en de pomp automatisch uitschakelt om schade te voorkomen.

Hoe demonteer ik de pomp voor volledige reiniging?

Haal de stekker van de pomp uit het stopcontact. Verwijder de pomp uit het aquarium. Draai de bevestigingsschroeven los, trek het pompendeksel naar voren, verwijder het pompwiel en de O-ring. Reinig alle onderdelen met stromend water. Monteer in omgekeerde volgorde.

Wat is de maximaal toegestane watertemperatuur?

De watertemperatuur mag niet hoger zijn dan 35°C. De pomp is ontworpen voor een bereik van 4°C tot 35°C.

Is de compactON 5000 pomp geschikt voor zeewater?

De handleiding specificeert geen gebruik in zeewater. Deze is bedoeld voor aquariumhouderij binnenshuis. Voor zeewater kunt u contact opnemen met de EHEIM service-afdeling.

Wat te doen als de pomp lawaai maakt of een verminderd debiet heeft?

Een verminderd debiet kan komen door een vervuilde filtermand - reinig deze. Een abnormaal geluid kan komen van een vastzittend pompwiel - reinig de pomp. Zorg ervoor dat de pomp correct is geïnstalleerd en dat de slangen niet geknikt zijn.

Waar vind ik reserveonderdelen voor de compactON 5000?

Reserveonderdelen zijn verkrijgbaar bij de EHEIM service-afdeling. Raadpleeg pagina 3 van de handleiding voor de referenties. Gebruik uitsluitend originele onderdelen.

GEBRUIKSAANWIJZING compactON 5000 EHEIM

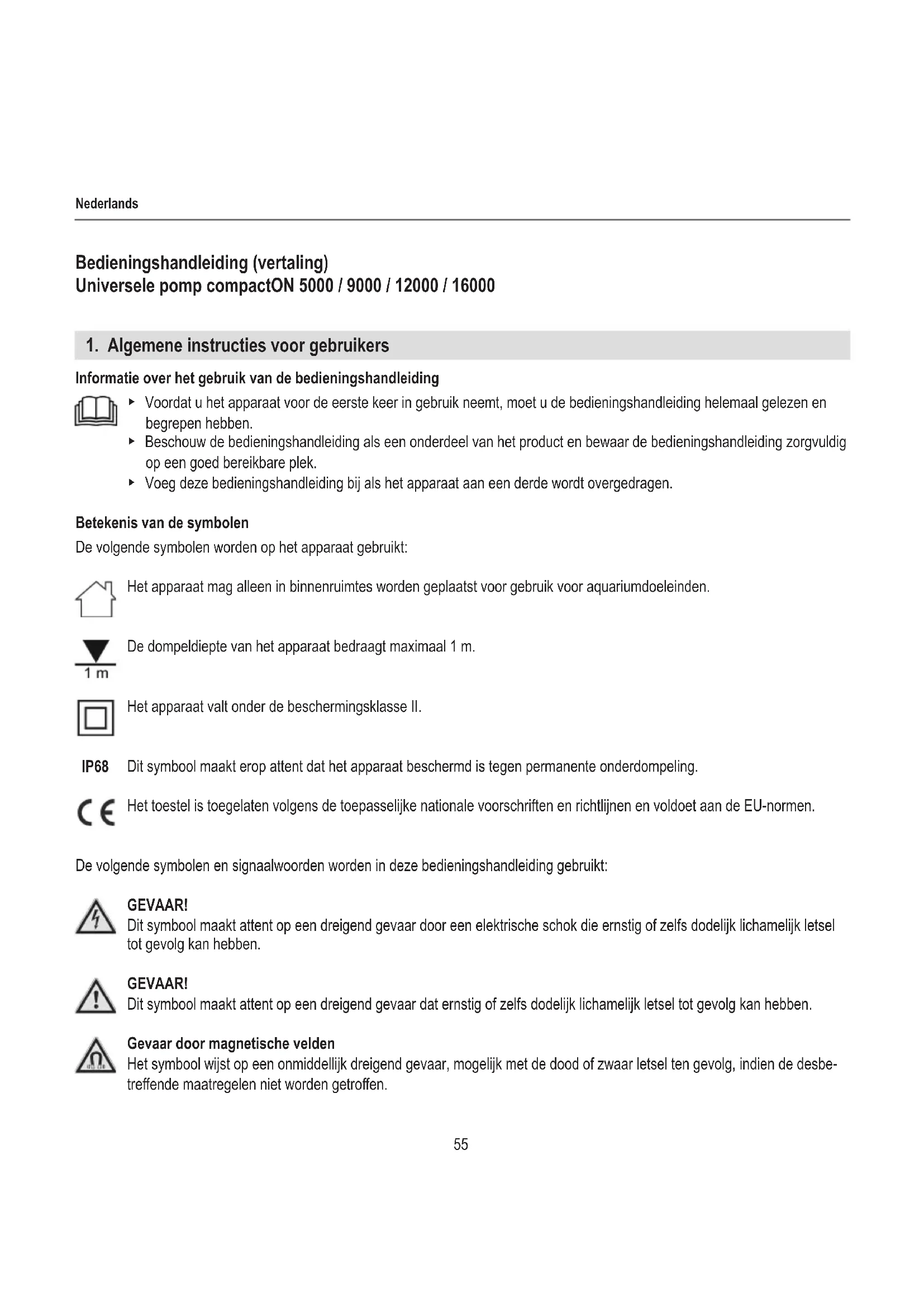

Bedieningshandleiding (vertaling)

Universele pomp compactON 5000 / 9000 / 12000 / 16000

1. Algemene instructies voor gebruikers

Informatie over het gebruik van de bedieningshandleiding

• Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de bedieningshandleiding helemaal gelezen en begrepen hebben.
• Beschouw de bedieningshandleiding als een onderdeel van het product en bewaar de bedieningshandleiding zorgvuldig op een goed bereikbare plek.
• Voeg deze bedieningshandleiding bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen in binnenruimtes worden geplaatst voor gebruik voor aquariumdoeleinden.

De dompeldiepte van het apparaat bedraagt maximaal 1 m.

Het apparaat valt onder de beschermingsklasse II.

IP68

Dit symbool maakt erop attent dat het apparaat beschermd is tegen permanente onderdompeling.

Het toestel is toegelaten volgens de toepasselijke nationale voorschriften en richtlijnen en voldoet aan de EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

Gevaar door magnetische velden

Het symbool wijst op een onmiddellijk dreigend gevaar, mogelijk met de dood of zwaar letsel ten gevolg, indien de desbetreffende maatregelen niet worden getroffen.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lichamelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden..

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie

☒A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A

▶ U dient een handeling uit te voeren.

2. Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor aquariumdoeleinden
· in binnenruimtes
· met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriele doelen gebruiken
• niet gebruiken voor het verpompen van corrosieve, licht ontvlambare, agressieve of explosieve stoffen, levensmiddelen en drinkwater
• de watertemperatuur mag 35°C niet overschrijden
• nooit laten lopen zonder dat er water door stroomt

3. Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of mentale vaardigheden of met onvoldoende ervaring of kennis, tenzij zij bij het gebruik van het apparaat onder toezicht staan van of geïnstrueerd zijn door een persoon die verantwoordelijk is voor hun veiligheid. Zie erop toe dat kinderen niet met het apparaat spelen.

- Uitsluitend voor Europese markten:

Dit apparaat kan gebruikt worden door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis, wanneer zij gesurveilleerd worden of zij instructies met betrekking tot een veilig gebruik van het apparaat gekregen hebben en zij de daaruit resulterende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen uitgevoerd worden, hetzij dat zij gesurveilleerd worden.

• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Reparaties mogen alleen maar worden uitgevoerd door een servicepunt van EHEIM.
• Het netsnoer van dit apparaat kan niet worden vervangen. Dank het apparaat af als de kabel beschadigd is.
• Voer alleen de werkzaamheden uit die in deze handleiding zijn beschreven.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

- Het apparaat zou met een foutstroombeveiligingsinrichting met een nominale foutstroom van maximaal 30 mA gezekerd moeten zijn. Neem bij vragen of problemen contact op met een elektricien.

- Scheid bij waterlekkages of een reactie van de foutstroombeveiliging alle apparaten in het aquarium meteen van de netstroom.

• Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.
• Bescherm het stopcontact en de stroomnet-stekker tegen vocht en nattigheid. Maak in ieder geval een druppellus met het netsnoer.

Deze voorkomt dat evt. langs de kabel lopend water bij het stopcontact terechtkomt en kortsluiting veroorzaakt.

- De elektrische gegevens van het apparaat moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze handleiding.

In het apparaat bevindt zich een magneet met een krachtig magneetveld dat een pacemaker of een geïmplanteerde defibrillator (ICD) kan beïnvloeden. Neem een afstand van ten minste 30 cm tussen implantaat en magneet in acht.

4. Ingebruikname

Slang aansluiten

1. Pas met een zaag het aansluitstuk op de diameter van uw slang aan(☒A/B).
2. Schroef het aansluitstuk op de pomp.
3. Verbindt uw slang met het aansluitstuk.

Wij adviseren de slang met een slangklem vast te zetten.

Bevestigingsplaat monteren

1. Draai de zuigers in de openingen van de bevestigingsplaat (☒C).
2. Schuif de bevestigingsplaat tot aan de vergrendeling in de geleidingen aan de onderzijde van de romp van de motor (☒D).

Om de bevestigingsplaat te demonteren, moet u op de ontgrendelhendel ① drukken.

Inloopadapter voor extern gebruik monteren

De pomp kan binnen en buiten het aquarium worden gebruikt. Het aansluitstuk ② maakt bijv. de aansluiting van een slang mogelijk.

1. Pas met een zaag de inloopadapter op de diameter van uw slang aan(☒A/B).
2. Schroef de inloopadapter in de pompbehuizing (☒E/F).
3. Sluit de slang op de inloopadapter aan.

Wij adviseren de slang met een slangklem vast te zetten.

Filterkorven monteren compactON 5000

1. Plaats de gewenste filterkorf③ resp. ④ op de pompbehuizing (☒E).

Filterkorven monteren compactON 9000 / 12000 / 16000

1. Plaats de filterkorf④ op het aansluitstuk (☒F).

5. Bediening

VOORZICHTIG! Risico op materiële schade.

De pomp mag niet droog lopen.

Pomp in-/uitschakelen

1. Binnenin het aquarium: Bevestig het apparaat onder de waterspiegel aan de bodem of de binnenwand van uw aquarium (☒G). Overschrijd de maximale diepte onder water niet (zie de Technische gegevens).

Buiten het aquarium: Bevestig het apparaat op een stabiele ondergrond buiten uw aquarium (☒H). De zuigers dienen als trillingsdempers.

1. Steek de stekker in het stopcontact. Let op: de pomp begint onmiddellijk te lopen!

2. Trek de stekker uit het stopcontact om uit te schakelen.

6. Onderhoud

- Scheid vóór onderhoudswerkzaamheden principieel alle apparaten van de netstroom.

VOORZICHTIG! Risico op materiële schade.

- Gebruik voor de reiniging geen harde voorwerpen of agressieve reinigingsmiddelen.

- De apparaatcomponenten zijn niet vaatwasserbestendig! Reinig het apparaat of de apparaatonderdelen niet in de vaatwasser.

Hieronder worden onderhoudswerkzaamheden beschreven die nodig zijn voor optimaal en storingsvrij gebruik van het product. Regelmatig onderhoud leidt tot een langere levensduur en stelt de werking van het apparaat over een lange periode veilig.

Filterkorf reinigen

1. Neem de pomp uit het aquarium.
2. Verwijder de filterkorf van de pompbehuizing resp. het aansluitstuk.
3. Reinig het filter onder stromend water.
4. Monteer de filterkorf weer in omgekeerde volgorde.

Pomp reinigen

1. Neem de pomp uit het aquarium.
2. Maak de bevestigingsschroeven ⑤ los en verwijder deze (☒I/J).
3. Verwijder het pompdeksel ⑥ naar voren van de romp van de motor.
4. Trek de pomprotor uit de romp van de motor (K/L).
5. Verwijder de O-ring ⑨ van de motorbehuizing.
6. Reinig alle componenten onder stromend water.
7. Monteer de pomp weer in omgekeerde volgorde.

▶ compactON 5000: Let op de inbouwrichting van de pomprotor. De neus ⑦ in het deksel van de pomprotor moet in de uitsparing ⑧ in de romp van de motor geplaatst worden.
▶ compactON 9000 / 12000 / 16000: Let er bij het monteren op dat de markeringen ⑩ op de rotor en op de motorbehuizing over elkaar liggen.

7. Storingen verhelpen

- Trek de stekker uit het stopcontact alvorens een storing te verhelpen.

Storing Mogelijke oorzaak Oplossing

De pomp loopt niet	Er is geen netspanning	► Controleer de net-spanning► Controleer de stroomkabel/-aansluiting.
Pomp schakelt uit De pomp heeft een elektronische inrichting voor de rotatiebesturing en de bewaking van de voor-waarden voor het functioneren. Bij watergebrek of een blokkade van de pomp detecteert de elektronica het probleem en wordt de pomp gestopt. Na 10 herstartpogingen binnen een minuut wordt de pomp volledig uitgeschakeld.		1. Trek de stekker uit het stopcontact.2. Hef de oorzaak van het probleem op.3. Steek de stekker weer in het stopcontact.
De pomp pompt niet	De stekker is niet ingestoken	► Steek de stekker in het stopcontact
	Pomprotor is geblokkeerd ► Reinig de pomp.
	De thermische veiligheidsschakelaar is geactiveerd	1. Trek de stekker uit het stopcontact en laat de pomp afkoelen.2. Steek de stekker na ca. 1 uur weer in het stopcontact.
De pomp pompt niet voldoende	Filterkorf is vervuild ► Reinig de filterkorf

Neem bij andere storingen contact op met de servicedienst van EHEIM.

8. Afdanking, als afval afvoeren en verwerken

Opslaan

1. Haal het apparaat uit het aquarium.
2. Reinig het apparaat.
3. Berg het apparaat op een vorstvrije locatie op.

Afdanken en afvoeren/verwerken

Het apparaat moet aan het einde van de levensduur volgens de toepasselijke wettelijke voorschriften worden afgevoerd en verwerkt. Informatie over het verwijderen van elektrische en elektronische apparaten in de Europese Gemeenschap:

Deze regelingen zijn gebaseerd op EU-richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Volgens deze richtlijn mag het apparaat niet meer als gewoon huishoudelijk afval worden afgevoerd. Het apparaat kan bij een inzamelpunt voor recycling van elektrische en elektronische apparaten worden ingeleverd. De verpakking van het product bestaat uit materialen die gerecycled kunnen worden. Verwijder deze op milieuvriendelijke wijze en lever ze in voor recycling.
