compactON 5000 - насос EHEIM - Бесплатное руководство пользователя

Бренд	EHEIM
Модель	compactON 5000
Категория	Аквариумный насос
Тип	1032
Использование	Внутреннее, аквариумистика
Электропитание	220 - 240 В / 50 Гц
Номинальная мощность	70 Вт
Максимальный расход	5000 л/ч
Максимальная высота подачи	3,60 м
Максимальная глубина погружения	1 м
Размеры (Д x Ш x В)	142 x 92 x 154 мм
Длина кабеля	2 м
Водные соединения	∅25 мм / ∅32 мм
Допустимая температура воды	4°C - 35°C
Класс защиты	II
Степень защиты	IP68 (постоянное погружение)
Основные функции	Циркуляция воды, фильтрация, внутреннее или наружное использование
Обслуживание	Регулярная очистка фильтрующей корзины и рабочего колеса насоса проточной водой. Не использовать в посудомоечной машине.
Безопасность	Защита от сухого хода (автоматическое отключение), тепловой выключатель, магнитное поле (мин. расстояние 30 см от кардиоимплантатов)
Запасные части	Доступны в сервисном центре EHEIM (см. инструкцию, стр. 3)
Содержимое поставки	Насос, фильтрующие корзины (3 и 4), всасывающий наконечник, крепежная пластина с присосками

Часто задаваемые вопросы - compactON 5000 EHEIM

Как установить насос EHEIM compactON 5000 в аквариуме?

Закрепите крепежную пластину с присосками на дне или внутренней стенке аквариума ниже уровня воды. Максимальная глубина погружения составляет 1 м. Для наружного использования поместите насос на устойчивую поверхность вне воды.

Какие диаметры шланга совместимы с насосом?

Насос compactON 5000 поставляется с фитингами для шлангов 25 мм и 32 мм. Вы можете укоротить фитинг пилой, чтобы подогнать его под ваш шланг.

Как очистить фильтрующую корзину насоса?

Извлеките насос из аквариума, снимите фильтрующую корзину и промойте ее проточной водой. Не используйте агрессивные моющие средства и посудомоечную машину. Затем установите корзину на место.

Что делать, если насос не запускается?

Сначала проверьте сетевое напряжение и шнур питания. Если насос остановился, возможно, сработала защита из-за нехватки воды или засора. Отключите его, устраните причину, затем снова включите.

Может ли насос compactON 5000 работать всухую?

Нет, насос никогда не должен работать всухую. Он оснащен электронным устройством, которое обнаруживает отсутствие воды и автоматически отключает насос во избежание повреждений.

Как разобрать насос для полной очистки?

Отключите насос от сети. Извлеките его из аквариума. Ослабьте крепежные винты, потяните крышку насоса вперед, снимите рабочее колесо и уплотнительное кольцо. Промойте все компоненты проточной водой. Соберите в обратном порядке.

Какова максимальная допустимая температура воды?

Температура воды не должна превышать 35°C. Насос рассчитан на диапазон от 4°C до 35°C.

Подходит ли насос compactON 5000 для морской воды?

Инструкция не уточняет использование в морской воде. Насос предназначен для внутреннего аквариумистики. Для морской воды обратитесь в сервисный центр EHEIM.

Что делать, если насос шумит или имеет сниженный расход?

Сниженный расход может быть вызван загрязненной фильтрующей корзиной — очистите ее. Необычный шум может быть из-за заблокированного рабочего колеса — очистите насос. Убедитесь, что насос установлен правильно и шланги не перегнуты.

Где найти запасные части для compactON 5000?

Запасные части доступны в сервисном центре EHEIM. См. страницу 3 инструкции для артикулов. Используйте только оригинальные детали.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ compactON 5000 EHEIM

Инструкция за експлоатация (превод)

Универсална помпа compactON 5000 / 9000 / 12000 / 16000

Указание с полезна информация и указания.

4. Пускане в експлоатация

ВНИМАНИЕ! Имуществена щета.

ОПАСНОСТ! Токов удар!

ВНИМАНИЕ! Имуществена щета.

ОПАСНОСТ! Токов удар!

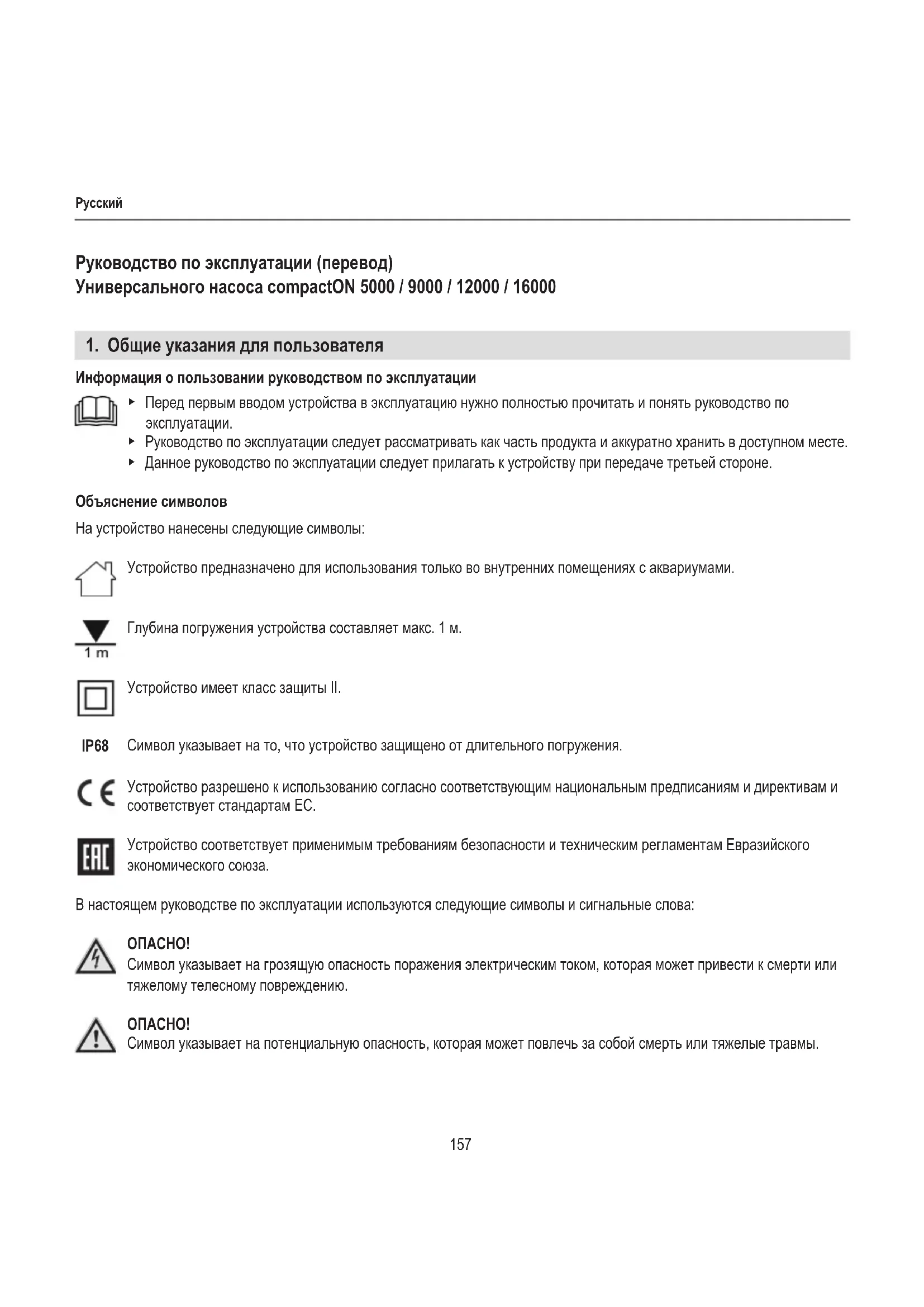

Руководство по эксплуатации (перевод)

Универсального насоса compactON 5000 / 9000 / 12000 / 16000

1. Общие указания для пользователя

Информация о пользовании руководством по эксплуатации

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации.
Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
- Данное руководство по эксплуатации следует прилагать к устройству при передаче третьей стороне.

Объяснение символов

На устройство нанесены следующие символы:

Устройство предназначено для использования только во внутренних помещениях с аквариумами.

Глубина погружения устройства составляет макс. 1 м.

Устройство имеет класс защиты II.

IP68 Символ указывает на то, что устройство защищено от длительного погружения.

Устройство разрешено к использованию согласно соответствующим национальным предписаниям и директивам и соответствует стандартам ЕС.

Устройство соответствует применимым требованиям безопасности и техническим регламентам Евразийского экономического союза.

В настоящем руководстве по эксплуатации используются следующие символы и сигнальные слова:

ОПАСНО!

Символ указывает на грозящую опасность поражения электрическим током, которая может привести к смерти или тяжелому телесному повреждению.

ОПАСНО!

Символ указывает на потенциальную опасность, которая может повлечь за собой смерть или тяжелые травмы.

Опасность, исходящая от магнитных полей

Символ указывает на непосредственную угрожающую опасность, которая может повлечь за собой смерть или тяжелые травмы, если не принять соответствующие меры.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на грозящую опасность, которая может привести к телесному повреждению средней или легкой тяжести или к риску для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

Принципы представления информации

A

Ссылка на изображение, здесь ссылка на рисунок А

Указание на выполнение соответствующего действия.

2. Область применения

Устройство и все детали, входящие в комплект поставки, предназначены для домашнего использования и могут использоваться исключительно для следующего:

· для целей аквариумистики;
• в камерах;
- при соблюдении технических данных

Устройство имеет следующие ограничения:

• не использовать для производственных или промышленных целей;
• запрещается перекачивать насосом едкие, легковоспламеняющиеся, агрессивные или взрывчатые вещества, а также продукты питания или питьевую воду;
  · температура воды не должна превышать 35 °C;
  · никогда не эксплуатировать без воды;

3. Указания по технике безопасности

Устройство может представлять опасность для людей и материальных ценностей при использовании ненадлежащим образом или не по назначению, а также при несоблюдении указаний по технике безопасности.

Для соблюдения безопасности

- Данный прибор не рассчитан на использование лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточным опытом или знаниями. Использование этой группой лиц допустимо лишь под наблюдением или под руководством лица, отвечающего за безопасность. Не оставляйте детей без присмотра; нельзя допускать, чтобы они играли с прибором.

· Только для европейского рынка:

Данный прибор могут использовать дети старше 8 лет и лица с недоста- точными физическими, сенсорными или умственными способностями, а также недостаточным опытом или знаниями только под наблюдением от- ветственных лиц или же в том случае, если им были разъяснены правила безопасного обращения с прибором и они осознали опасности, исходя- щие от прибора. Нельзя допускать, чтобы дети играли с прибором. Дети не должны заниматься очисткой и пользовательским обслуживанием без присмотра.

• Перед использованием следует провести визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля и вилки.
- Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕІМ.
- Сетевой кабель данного устройства замене не подлежит. При повреждении кабеля устройство подлежит утилизации.
- Необходимо выполнять только работы, описанные в настоящем руководстве.
- Используйте только оригинальные запасные части и принадлежности для устройства.

• Устройство должно быть защищено автоматическим выключателем дифференциальной защиты с расчетным током утечки максимум 30 мА. При возникновении вопросов и проблем следует обратиться к специалисту-электрику.
• При утечке воды или при срабатывании автоматического выключателя дифференциальной защиты необходимо сразу же отсоединить все устройства в аквариуме от сети.
  • Перед монтажом или демонтажем деталей, а также перед всеми работами по очистке и техническому обслуживанию необходимо отсоединить от электрической сети все неиспользуемые устройства в аквариуме.
• Необходимо защитить розетку и вилку сетевого кабеля от попадания влаги и сырости. Сетевой кабель прибора должен образовывать петлю. Она предотвращает возможное попадание стекающей по кабелю воды в розетку и тем самым защищает от короткого замыкания.
• Электрические параметры устройства должны соответствовать параметрам сети. Эти параметры указаны на заводской табличке, упаковке или в данном руководстве.

- В устройстве имеется магнит с сильным магнитным полем, которое может негативно повлиять на кардиостимулятор или имплантированные дефибрилляторы. Соблюдайте дистанцию минимум 30 см между имплантатом и магнитом.

4. Ввод в эксплуатацию

Подключение шланга

1. С помощью пилы укоротите соединительный элемент до диаметра своего шланга (☒A/B).
2. Привинтите соединительный элемент к насосу.
3. Соедините свой шланг с соединительным элементом.

Мы рекомендуем закреплять шланг шланговым хомутом.

Монтаж крепежной пластины

1. Вверните присоски в отверстия крепежной пластины (☒C).
2. Сдвиньте крепежную пластину так, чтобы она зафиксировалась в направляющих на нижней стороне корпуса двигателя (☒D).

Для демонтажа крепежной пластины нужно надавить на разблокирующий рычаг ①.

Монтаж впускного патрубка для наружного использования

Насос можно установить внутри и снаружи аквариума. Соединительный элемент ② допускает, например, подключение шланга.

1. С помощью пилы укоротите выпускной патрубок до диаметра шланга (☒A/B).
2. Ввинтите впускной патрубок в корпус насоса (☒E/F).
3. Соедините свой шланг с впускным патрубком.

Монтаж фильтрующих элементов compactON 5000

1. Установите нужный фильтрующий элемент ③ / ④ на корпус насоса (☒E).

Монтаж фильтрующих элементов compactON 9000 / 12000 / 16000

1. Установите фильтрующий элемент ④ на соединительный элемент (☒F).

5. Управление

ОСТОРОЖНО! Материальный ущерб.

Работа насоса всухую запрещена.

Включение/выключение насоса

1. Монтаж внутри аквариума: Закрепите устройство ниже уровня воды на днище или на внутренней стенке своего аквариума (☒G). Следите за максимальной глубиной погружения (см. «Технические характеристики»).

Монтаж снаружи аквариума: Закрепите устройство на устойчивой поверхности снаружи своего аквариума (☒Н). Присоски служат в качестве гасителей колебаний.

1. Вставьте вилку сетевого кабеля в розетку. Внимание: Насос запускается сразу!

2. Для выключения отсоедините вилку сетевого кабеля от розетки.

6. Техническое обслуживание

ОПАСНО! Опасность удара током!

▶ Перед выполнением работ по техобслуживанию обязательно отсоедините все устройства от электросети.

ОСТОРОЖНО! Материальный ущерб.

- Запрещается использовать для чистки твердые предметы или агрессивные чистящие средства.

- Компоненты устройства не предназначены для мойки в моечной машине! Не мойте устройство и его части в моечной машине.

В следующих разделах описаны работы по техническому обслуживанию, необходимые для обеспечения оптимальной и бесперебойной работы. Регулярное техническое обслуживание продлевает срок службы и гарантирует длительный период работы устройства.

Очистка фильтрующего элемента

1. Извлеките насос из аквариума.
2. Снимите фильтрующий элемент с корпуса насоса / соединительного элемента.
3. Промойте фильтр под проточной водой.
4. Снова смонтируйте фильтрующий элемент в обратной последовательности.

Чистка насоса

1. Извлеките насос из аквариума.
2. Ослабьте и удалите три боковых крепежных винта ⑤ (☒I/J).
3. Снимите крышку насоса ⑥ с корпуса двигателя движением вперед.
4. Выньте крыльчатку насоса из корпуса насоса (☒K/L).
5. Снимите уплотнительное кольцо круглого сечения ⑨ с корпуса двигателя.
6. Промойте все компоненты под проточной водой.
7. Снова выполните монтаж насоса в обратной последовательности.

▶ compactON 5000: Обратите внимание на направление крыльчатки насоса при монтаже. Выступ ⑦ на крышке крыльчатки насоса должен войти в выемку ⑧ в корпусе двигателя.

▶ compactON 9000 / 12000 / 16000: При сборке следите за тем, чтобы отметки ⑩ на крыльчатке насоса и на корпусе двигателя совпадали.

7. Устранение неисправностей

ОПАСНО! Опасность удара током!

▶ Перед устранением неисправностей следует отсоединить вилку сетевого кабеля от розетки.

Неисправность Возможная причина Способ устранения

Насос не запускается	Нет сетевого напряжения	▸ Проверить сетевое напряжение▸ Проконтролировать питающий кабель
Насос отключается На насосе предусмотрено электронное устройство для управления вращением и контроля условий работы. При нехватке воды или блокировании насоса электронная система распознает проблему и останавливает насос. После 10 попыток запуска в течение минуты насос будет полностью отключен.		1. Извлеките штепсельную вилку из розетки.2. Устраните источник проблемы.3. Снова вставьте штепсельную вилку в розетку.
Насос не качает воду Вилка сетевого кабеля не подсоединена к розетке		▸ Вставьте вилку сетевого кабеля в розетку
		Крыльчатка насоса заблокирована ▶ Очистите насос
		Активирован термический защитный выключатель
Недостаточная подача насоса	Фильтрующий элемент загрязнен ▶ Очистите фильтрующий элемент

При прочих неисправностях обратитесь в сервисную службу ЕНЕІМ.

8. Вывод из эксплуатации и утилизация

Хранение

1. Извлеките устройство из аквариума.
2. Очистите устройство
3. Храните устройство в месте, защищенном от морозов.

Утилизация

В случае утилизации устройства соблюдайте соответствующие правовые предписания. Информация об утилизации электрических и электронных приборов в Европейском Союзе:

В Европейском Союзе утилизация устройств с электроприводом регламентируется национальными правилами, которые основываются на Директиве EC 2012/19/EU об отслуживших свой срок электронных приборах (WEEE). Поэтому устройство нельзя утилизировать вместе с бытовыми отходами. Устройство бесплатно принимается пунктами сбора коммунальных служб или пунктами сбора вторсырья. Упаковка состоит из пригодных для переработки и вторичного использования материалов. Ее следует утилизировать допустимыми с экологической точки зрения способами и направлять на переработку.

1. Технические характеристики

compactON 5000 9000 12000 16000
Тип 1032 1033 1034 1035
Номинальная мощность 70 Вт 80 Вт 110 Вт 160 Вт
Объем подачи 5000 л/ч 9000 л/ч 12000 л/ч	15500 л/ч
Напор макс. 3,60 м 3,70 м 4,20 м 4,50 м
Глубина погружения макс. 1 м
Размеры (Д × Ш × В)	142 × 92 × 154 мм 1	75 × 110 × 185 мм		180 × 110 × 185 мм
Длина кабеля	2 м
Патрубки для подачи воды ∅25 мм / ∅32 мм	∅25 мм / ∅32 мм / ∅38 мм
Температура среды	4°C – 35°C
Сетевое напряжение/частота	220 – 240 В / 50 Гц

10. Запасные детали

См. стр. 3.
