streamON+ 9500 - Bomba EHEIM - Manual de utilização gratuito

Marca	EHEIM
Modelo	streamON+ 9500
Tipo de produto	Bomba de circulação para aquário
Utilização	Interior, para aquário de água doce ou água salgada
Temperatura da água admissível	+4°C a +35°C
Classe de proteção	II (dupla isolação)
Índice de proteção	IPX8 (imersão permanente)
Vazão máxima	9500 L/h (estimado)
Ajuste da vazão	Sim, por regulador de potência rotativo
Orientação do jato	Sim, através de uma articulação esférica com anel de travamento
Fixação	Por ímã dupla face (interno/externo) para vidro de aquário
Alimentação elétrica	Rede 230 V ~ 50 Hz (estimativa)
Materiais	Plástico, ímãs potentes
Manutenção	Limpeza regular com água corrente e escova; descalcificação com ácido cítrico
Manutenção	Desmontagem completa possível para limpeza; não lavar na máquina de lavar louça
Segurança	Não operar a seco; desconectar antes da manutenção; usar com disjuntor diferencial 30 mA
Peças de reposição	Disponíveis (cesto, rotor, regulador, etc.)
Garantia	Conforme condições do fabricante

Perguntas frequentes - streamON+ 9500 EHEIM

Como instalar a bomba streamON+ 9500?

Coloque a bomba dentro do aquário, abaixo do nível da água. Posicione a metade do ímã interna contra o vidro, depois aproxime a metade externa com o logotipo ② deslizando-a lentamente sobre o vidro até que os ímãs se sobreponham. Certifique-se de que o cabo de alimentação esteja protegido da umidade formando um laço.

Posso usar a bomba em um aquário de água salgada?

Sim, a bomba é adequada tanto para água doce quanto para água salgada, dentro dos limites de temperatura de +4°C a +35°C.

Como ajustar a vazão?

Para os modelos streamON+ 6500/9500, gire o regulador de potência rotativo ⑦ para a esquerda para reduzir a vazão, para a direita para aumentá-la. Para o modelo 3500, deslize o regulador ⑥.

O que fazer se a bomba não ligar?

Verifique a tensão da rede e se o plugue está bem inserido. Se o rotor da bomba estiver bloqueado, limpe-o. Para o modelo 9500, o disjuntor térmico pode ter sido ativado: desconecte, aguarde uma hora e reconecte.

Como limpar a bomba?

Desconecte a bomba. Desmonte-a removendo o cesto e o rotor. Limpe todos os componentes com água corrente e uma escova. Para calcário, use ácido cítrico a 10%. Não lave as peças na máquina de lavar louça.

Posso operar a bomba a seco?

Não, a bomba nunca deve operar a seco, pois isso pode danificá-la irremediavelmente.

Como orientar o jato da bomba?

Gire suavemente a bomba na articulação esférica na direção desejada e depois trave a posição apertando o anel de retenção ⑤.

Quais são os riscos relacionados aos ímãs?

A bomba contém ímãs potentes que podem influenciar marca-passos (manter uma distância de pelo menos 30 cm). Risco de aprisionamento: para separar os ímãs, gire-os em sentidos opostos e use as alças embutidas. Mantenha os ímãs a 30 cm de distância.

Onde encontrar peças de reposição?

As peças de reposição estão disponíveis através do serviço EHEIM ou de revendedores autorizados. Consulte a página 176 do manual para as referências.

Como armazenar a bomba quando não estiver em uso?

Remova a bomba do aquário, limpe-a cuidadosamente e guarde-a em um local livre de gelo.

MANUAL DE UTILIZADOR streamON+ 9500 EHEIM

pt Manual de instruções

Tradução do manual de instruções original Bomba de circulação streamON+ 3500 / 6500 / 9500

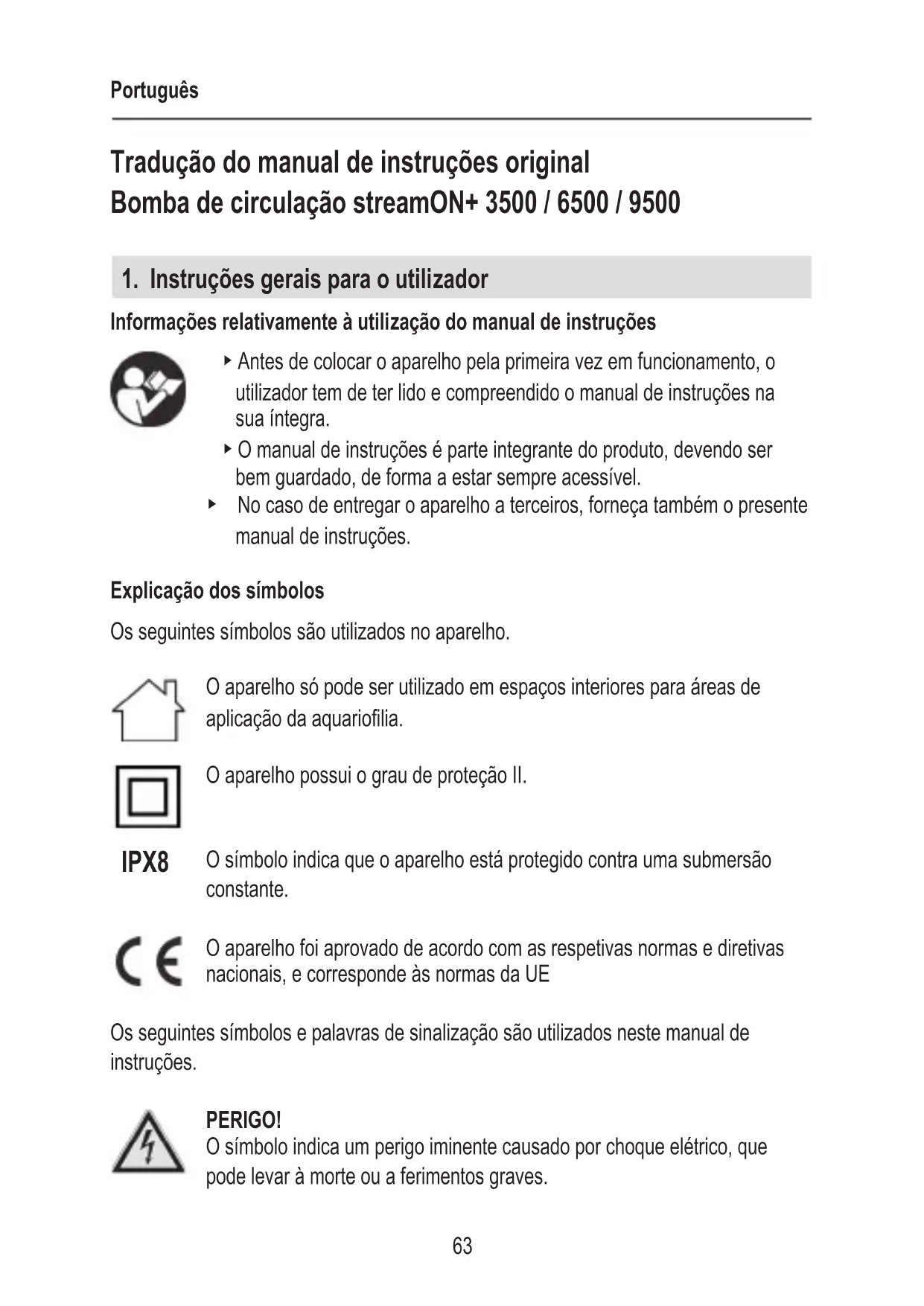

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
  ▶ O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
  No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos são utilizados no aparelho.

O aparelho só pode ser utilizado em espaços interiores para áreas de aplicação da aquariofilia.

O aparelho possui o grau de proteção II.

IPX8

O símbolo indica que o aparelho está protegido contra uma submersão constante.

O aparelho foi aprovado de acordo com as respetivas normas e diretivas nacionais, e corresponde às normas da UE

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções.

PERIGO!

O símbolo indica um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves.

Perigo devido a campos magnéticos

O símbolo indica um perigo iminente, que pode levar à morte ou a ferimentos graves.

AVISO!

O símbolo indica um perigo iminente, que pode causar ferimentos médios ou leves, ou representar um risco para a saúde.

CUIDADO!

O símbolo indica um perigo de danos materiais.

Indicação com informações e dicas úteis.

Informação sobre a apresentação

A

Referência a uma figura, neste caso, à Figura A

▶

É solicitado a tomar uma medida.

2. Âmbito de aplicação

Utilização correta

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a circulação da água no aquário
• Em espaços interiores
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• Não utilizar para fins comerciais ou industriais
• Utilizar apenas para temperaturas da água de +4 °C a +35 °C

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

- Mantenha a embalagem do aparelho afastada de crianças, visto que pode representar um perigo (perigo de asfixia!). - Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção

de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

- Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.

- Nunca utilize o aparelho com um cabo de rede danificado.

- Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.

- Não transporte o aparelho pelo cabo de rede. Para desligar o aparelho da rede elétrica, puxe sempre a ficha e nunca o cabo ou o aparelho.

- Proteja o cabo de rede de elevadas temperaturas, óleo e arestas afiadas.

- Execute apenas os trabalhos descritos no presente manual.

• Nunca efetue alterações técnicas no aparelho.
• Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

- O aparelho está equipado com ímanes, com campos magnéticos fortes, os quais podem influenciar estimuladores cardíacos (pacemaker) ou desfibriladores implantados (ICD). Mantenha uma distância mínima de 30 cm entre o implante e o íman.

- A bomba tem de estar protegida através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista. - Desligue imediatamente todos os

aparelho no aquário da rede elétrica em caso de fuga de água ou quando o dispositivo diferencial residual dispara.

- Desligue sempre todos os aparelhos no aquário da rede elétrica quando não estão a ser utilizados, antes de montar ou desmontar componentes e antes de quaisquer trabalhos de manutenção e limpeza.

- Proteja a tomada e a ficha de rede contra humidade. Para evitar que os pingos de água,

que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, recomendamos deixar o cabo de rede um pouco solto, em forma de laço (laço de gotejamento).

- Os dados elétricos da bomba têm de estar em conformidade com os dados

da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.

- O cabo de ligação à rede da bomba não pode ser substituído. Em caso de danificação do cabo, a bomba deve ser considerada sucata.

4. Colocação em funcionamento

Montagem no aquário (☒A)

Atenção, ímanes fortes! Perigo de esmagamento.

▶ Separe os ímanes, rodando-os para lados opostos. Utilize para tal as pegas (reentrâncias) previstas para tal.
- Pouse os ímanes separadamente, com uma distância de 30 cm entre eles.

1. A partir do interior, segure com uma mão a bomba na posição pretendida no aquário, abaixo da superfície da água.
2. Com a outra mão, coloque a metade do íman com o logótipo ② cuidadosamente e a partir do exterior no vidro, com distância em relação à bomba. Tenha cuidado para que o íman não colida contra o vidro!
3. Deslize a metade do íman no vidro em direção da bomba, até ambas as metades dos ímanes ①/② ficarem sobrepostas.

Colocação do cabo de rede (☒B)

1. Conforme necessário, passe o cabo de rede ④ pela esquerda ou direita do corpo da bomba.
2. Fixe o cabo no respetivo suporte ③.

5. Operação

CUIDADO! Danos materiais.

A bomba não pode funcionar a seco.

Ligar/desligar a bomba

1. Ligue a ficha de rede à tomada de rede. Atenção: a bomba arranca imediatamente!
2. Para uma desativação, desligue a ficha de rede da tomada de rede.

Ajustar o sentido de fluxo (☒C)

1. Através da articulação esférica, rode a bomba de circulação para o sentido de fluxo pretendido.
2. Fixe a posição, apertando o anel de retenção ⑤.

Regular o caudal

streamON+ 3500 (☒D)

1. Para ajustar o caudal de água, deslize o regulador de potência ⑥ para a frente ou para trás.

streamON+ 6500/9500 (☒E)

1. Para ajustar o caudal de água, rode o regulador de potência ⑦ para a esquerda ou para a direita.

6. Manutenção

Atenção! Choque elétrico!

- Desligue a ficha de rede da bomba antes de quaisquer trabalhos de manutenção.

Cuidado! Danos materiais.

Para fins de limpeza, nunca utilize objetos duros ou agentes de limpeza.
- Os componentes da bomba não são apropriados para lavagem na máquina de lavar louça! Não lave os componentes da bomba na máquina de lavar louça.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento da bomba durante um longo período de tempo.

Consoante o grau de sujidade, recomendamos que desmonte totalmente e limpe o aparelho. Para tal, proceda da seguinte forma:

Limpar a bomba

1. Desligue a ficha de rede da bomba antes de quaisquer trabalhos de manutenção.
2. Segure a bomba com uma mão.
3. Com a outra mão, afaste a metade do íman com o logótipo da bomba, deslizando-o sobre o vidro.
4. Retire a bomba.

streamON+ 3500 (☒F)

1. Pressione simultaneamente as duas saliências de engate e retire o cesto da bomba ⑧ da carcaça do motor.
2. Retire o rotor da bomba ⑩ da carcaça do motor.
3. Abra ligeiramente o regulador de potência ⑥ e retire-o do cesto da bomba.
4. Limpe todos os componentes com uma escova sob água corrente. Remova os resíduos de calcário com um ácido cítrico de 10 %.
5. Volte a montar a bomba pela ordem inversa.

Aquando da montagem, certifique-se de que a arruela axial ⑨ está corretamente inserida na carcaça do motor.

streamON+ 6500/9500 (☒G)

1. Pressione simultaneamente as duas saliências de engate e retire o cesto da bomba ⑧ da carcaça do motor.
2. Retire o regulador de potência⑦ da carcaça do motor.
3. Retire o rotor da bomba⑩ da carcaça do motor.

4. Limpe todos os componentes com uma escova sob água corrente. Remova os resíduos de calcário com um ácido cítrico de 10 %.

5. Volte a montar a bomba pela ordem inversa.

Aquando da montagem, certifique-se de que as buchas do mancal ⑪ estão corretamente inseridas no cesto da bomba e na carcaça do motor.

7. Eliminação de avarias

Atenção! Choque elétrico!

- Desligue a ficha de rede da bomba antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

A bomba não arranca Falta de tensão de rede ▶ Verifique a tensão de rede ▶ Verifique o cabo de alimentação
A bomba não bombeia A ficha de rede não está inserida		▶ Ligue a ficha de rede à tomada de rede
		O rotor da bomba está bloqueado
		O disjuntor térmico está ativado (apenas streamON+9500)
A bomba não bombeia suficientemente	A caixa do filtro está suja ▶ Limpe a caixa do filtro

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de funcionamento e eliminação

Armazenamento

1. Retire o aparelho do aquário.
2. Limpe o aparelho.
3. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia:

No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam no Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos.

O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.
