| 品牌 | EHEIM |
| 型号 | streamON+ 9500 |
| 产品类型 | 水族箱循环泵 |
| 用途 | 室内，用于淡水或海水水族箱 |
| 允许水温 | +4°C 至 +35°C |
| 防护等级 | II级（双重绝缘） |
| 防护指数 | IPX8（永久浸没） |
| 最大流量 | 9500升/小时（估计） |
| 流量调节 | 是，通过旋转功率调节器 |
| 水流方向 | 是，通过带锁紧环的球窝接头 |
| 固定方式 | 通过双面磁铁（内/外）固定在水族箱玻璃上 |
| 电源 | 市电230 V ~ 50 Hz（估计） |
| 材料 | 塑料，强力磁铁 |
| 维护 | 定期用清水和刷子清洗；用柠檬酸除垢 |
| 保养 | 可完全拆卸清洗；不可用洗碗机清洗 |
| 安全 | 禁止干运行；维护前拔掉插头；使用30mA漏电保护器 |
| 备件 | 有售（滤篮、叶轮、调节器等） |
| 保修 | 根据制造商条款 |
常见问题 - streamON+ 9500 EHEIM
用户关于以下问题的提问 streamON+ 9500 EHEIM
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 泵 免费PDF格式！查找您的手册 streamON+ 9500 - EHEIM 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 streamON+ 9500 品牌 EHEIM.

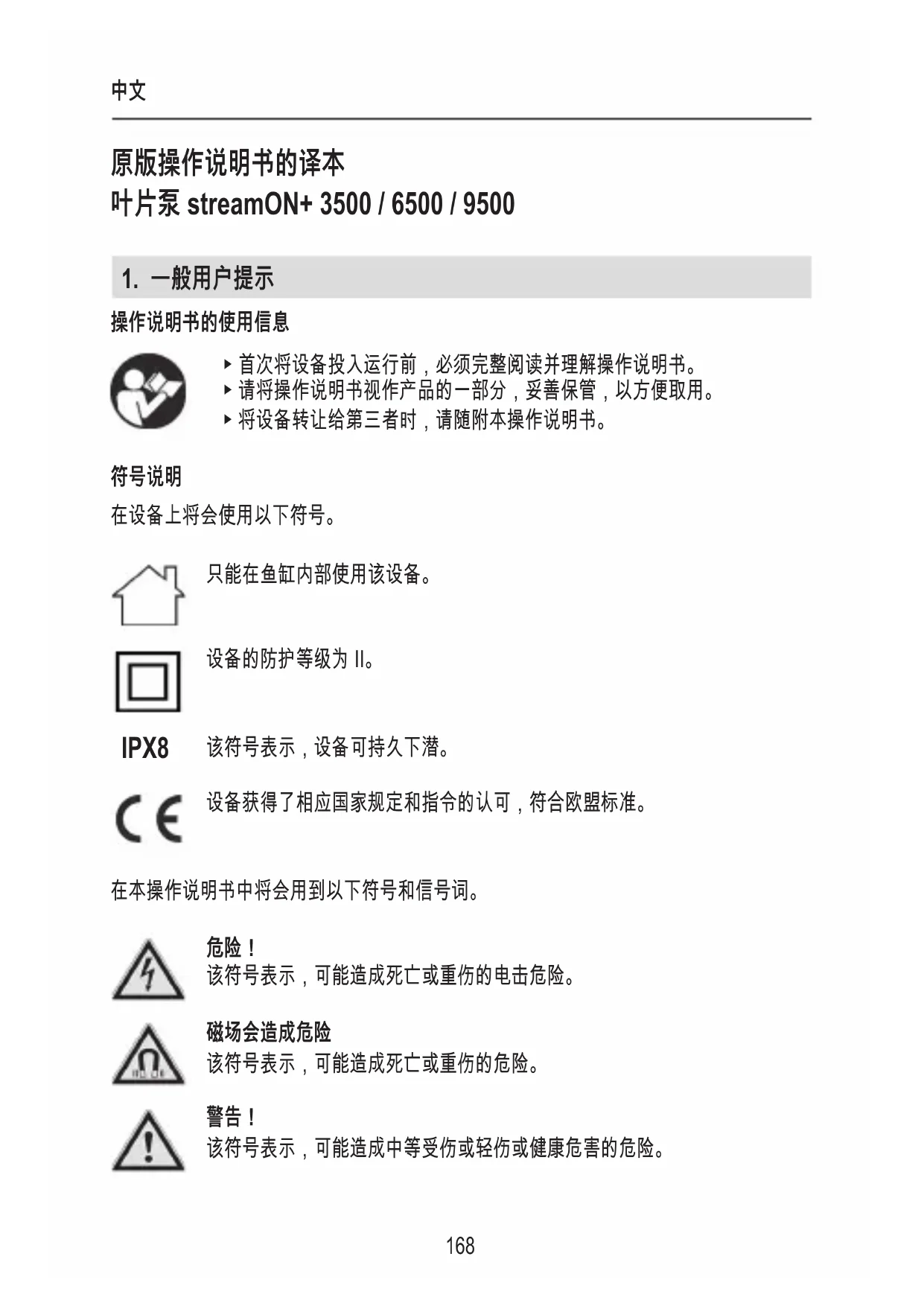

用户手册 streamON+ 9500 EHEIM
首次将设备投入运行前，必须完整阅读并理解操作说明书。
请将操作说明书视作产品的一部分，妥善保管，以方便取用。
▶ 将设备转让给第三者时，请随附本操作说明书。
符号说明
在设备上将会使用以下符号。
只能在鱼缸内部使用该设备。
设备的防护等级为 II。
IPX8
该符号表示，设备可持久下潜。
设备获得了相应国家规定和指令的认可，符合欧盟标准。
在本操作说明书中将会用到以下符号和信号词。
危险！
该符号表示，可能造成死亡或重伤的电击危险。
磁场会造成危险
该符号表示，可能造成死亡或重伤的危险。
警告！
该符号表示，可能造成中等受伤或轻伤或健康危害的危险。
小心！
该符号表示财产损失的危险。
含有有用信息和建议的提示。
展示协议
☒A 参照图示，在此参照图 A
请求进行操作。
2. 使用范围
按规定使用
设备和供货范围内所包含的所有零件适用于私人区域中的用途，只能：
· 用于鱼缸中的水循环
· 用于鱼缸内部
· 在遵守技术数据的前提下使用
设备存在以下限制：
· 不要应用于商业或工业用途
· 仅适用于 +4 ℃ 到 +35 ℃ 的水温
3. 安全提示
使用不当或未根据使用目的使用时或者没有注意安全提示时，该设备可能引发对于人员和财产的危险。
为了您的安全
· 不要让儿童接触到设备包装，因为这可能带来危险(窒息危险！)。
· 该设备可以由年满 8 周岁的儿童以及肢体、感官或精神方面存有障碍的或缺乏经验和/或知识的人员使用，但这些使用人员必须受到监督或在设备安全使用方面受过指导并且了解可能引发的危险。不要让儿童玩耍设备。不能由儿童进行清洁和用户维护，除非在监督情况下。
· 在使用前请进行一次目检，以确保设备没有损坏，尤其是电源线和插头。
· 电源线损坏时切勿使用设备。
· 只能由一家 EHEIM 服务部门进行维修。
· 不要将设备支撑在电源线上，切断电源时，请始终拔插头，而不要拉伸电缆或
设备。
· 保护电源线，防止其因高温、油和锋利边缘而损坏。
· 只能执行本说明书中描述的工作。
· 切勿在设备上进行技术修改。
· 只能使用原装的设备备件和配件。
· 设备具有带强磁场的磁铁，会影响到心脏起搏器或植入的除颤器(ICD)。在植入物与磁铁之间，请保持一个至少 30 cm 的距离。
· 必须通过一个额定故障电流最大 30 mA 的故障电流保护装置保护泵。如遇到问题请联系电气专业人员。 · 在漏水或触发故障电流保护装置时，请立即将鱼缸中的所有设备与电源断开。 · 在不使用时、安装或拆卸零件之前以及在进行所有清洁和维护工作之前，原则上应将鱼缸中的所有设备与电源断开。
· 防止湿气进入插座和电源插头。建议用电源电缆构建一个滴环，以防治电缆流淌的水进入插座。
· 泵的电气数据必须与电源数据相符。请在铭牌、包装或本说明书中查找这些数据。
· 泵的电源连接线是无法更换的。导线损坏时，必须将泵报废。
4. 投入运行
安装在鱼缸中(☒A)
小心强磁！挤伤危险。
▶ 通过反向扭转分离磁铁。请使用规定的把手槽。
▶ 以 30 cm 的间距单独存放磁铁。
- 用一只手从内部将泵保持在鱼缸中水位下方的所需位置上。
- 用另一只手从外部将带有标志②的半块磁铁放在玻璃板上，在此要与泵保持一定距离。请注意，不要让磁铁撞向玻璃板。
- 朝泵的方向推动玻璃上的半块磁铁，直至两个半块磁铁①②相互重叠。
铺设电源线(×B)
- 根据需要，将电源线 ④ 从泵体左侧或右侧引过。
- 将电缆固定在相应的支架③中。
5. 操作
小心！财产损失。
泵不得干运转。
打开/关闭泵
- 将电源插头插到电源插座中。注意：泵立即启动！
- 关闭时，将电源插头从电源插座中拔出。
调整流通方向(⊗C)
- 通过球头活节将叶片泵转到所需的流通方向上。
- 通过拧紧固定环⑤固定位置。
调节流量
streamON+ 3500(☒D)
- 朝前或朝后推动功率调节器⑥，以调整水流量。
streamON+ 6500/9500(☒E)
- 朝左或朝右转动功率调节器⑥，以调整水流量。
6. 维护
注意！电击！
▶ 在维护工作前拔下泵的电源插头。
小心！财产损失。
▶ 清洁时，不要使用坚硬的物体或清洁剂！
▶ 泵零件无法抵抗冲洗机的冲洗作用！不要在冲洗机中清洁泵零件。
在下面的段落中描述了为确保最佳、无故障运行所需的维护工作。定期维护会延长使用寿命，有助于在一个较长的期限内确保泵的功能。
我们建议，根据污染程度完全拆解设备并进行清洁。为此，请按下述进行操作：
清洁泵
- 在维护工作前拔下泵的电源插头。
- 用一只手拿住泵。
- 用另一只手推动玻璃板上带标志的半块磁铁，让其远离泵。
- 取出泵。
streamON+ 3500(☒F)
- 同时按入两个锁片，然后将泵篮⑧从电机壳中拔出。
- 将泵轮⑩从电机壳中拔出。
- 将功率调节器⑥稍微按开，然后将其从泵篮中取出。
- 在流水下用刷子清洁所有组件。用浓度 10% 的柠檬酸清除水垢。
- 按相反顺序重新安装泵。
组装时请注意，将起动盘⑨正确装到电机壳中。
streamON+ 6500/9500(☒G)
- 同时按入两个锁片，然后将泵篮⑧从电机壳中拔出。
- 将功率调节器⑦从电机壳中拔出。
- 将泵轮⑩从电机壳中拔出。
- 在流水下用刷子清洁所有组件。用浓度 10% 的柠檬酸清除水垢。
- 按相反顺序重新安装泵。
组装时请注意，将轴套⑪正确装到泵篮以及电机壳中。
7. 故障排除
注意！电击！
▶ 在排除故障前请拔下泵的电源插头。
故障 可能原因 补救措施
泵不起动 没有电源电压 ▶ 检查电源电压
▶ 检查供电线路
泵不输送 电源插头未插入 ▶ 将电源插头插到电源
插座中
| 泵轮卡住 ▶ 清洁泵 | |
| 已激活热力保护开关(仅限streamON+ 9500) | 1. 拔下电源插头并让泵冷却下来。2. 在大约 1 小时后,重新插入电源插头。 |
泵输送功率不足 过滤器壳脏污 ▶ 清洁过滤器壳
出现其他故障时，请求助于 EHEIM 服务部门。
8. 停止运转和处理
储藏
- 将设备从鱼缸中取出。
- 清洁设备
- 防冻存放设备。
处理
在处理设备时，请注意相应的法律规定。关于欧共体范围内电气和电子设备处理的信息：
在欧共体范围内，针对电气设备处理存在相应的国家规定，这些规定均基于关于电气废旧设备(WEEE)的欧盟指令2012/19/EC。根据这些规定，不得将设备与市政垃圾或家庭垃圾一起进行处理。当地的收集部门或回收中心免费接收该设备。产品包装由可回收的材料构成。请环保地处理这些材料并将其输送到回收中心。
9. 备件
参见第 176 页。
H


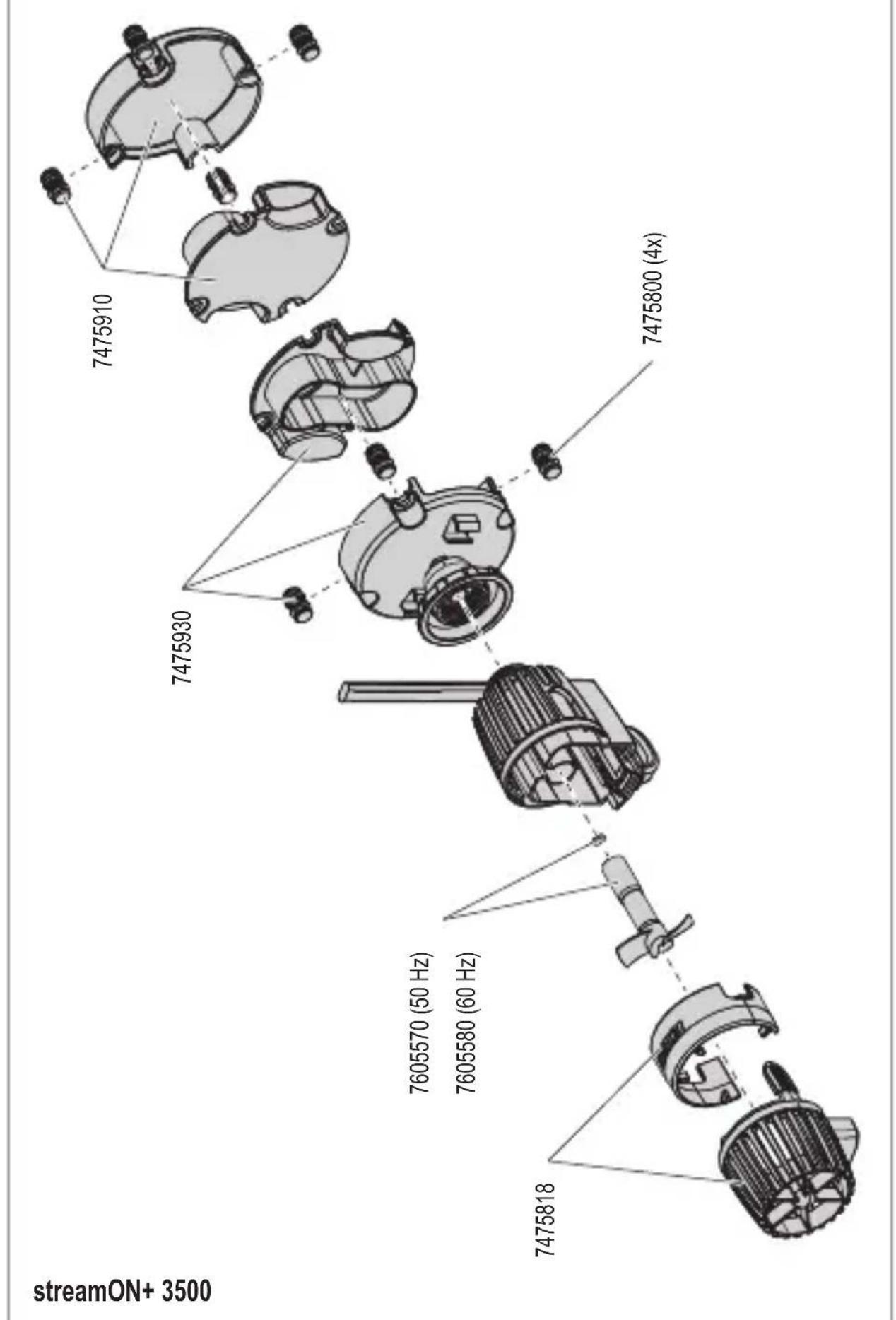

streamON+ 3500 7475910 7475930 7475800 (4x) 7605570 (50 Hz) 7605580 (60 Hz) 7475818


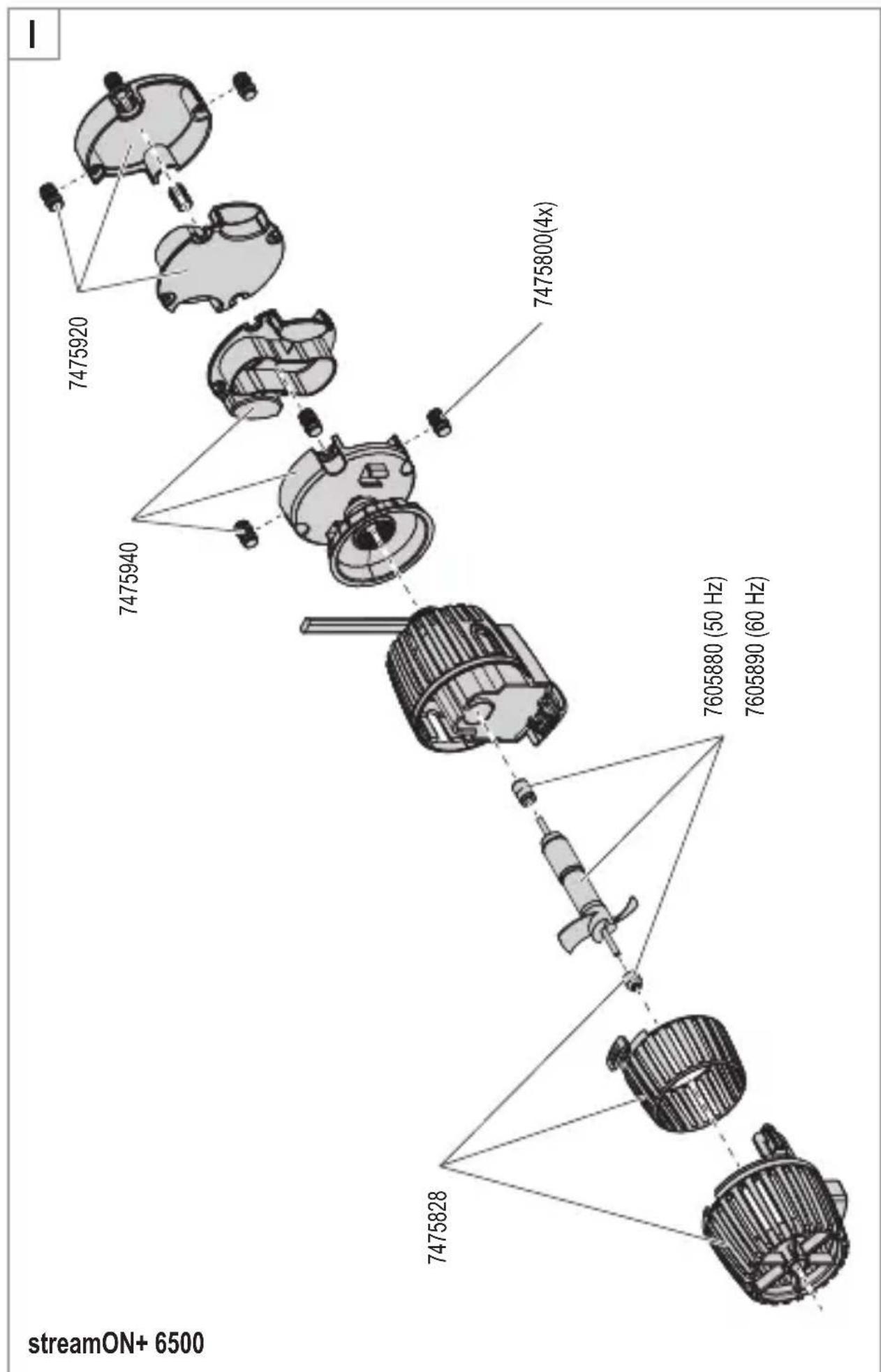

7475800(4x) 7475828 7475920 7475940 7605880 (50 Hz) 7605890 (60 Hz) streamON+ 6500
