Marca	EHEIM
Modello	streamON+ 9500
Tipo di prodotto	Pompa di circolazione per acquario
Utilizzo	Interno, per acquario d'acqua dolce o d'acqua salata
Temperatura dell'acqua ammissibile	+4°C a +35°C
Classe di protezione	II (doppio isolamento)
Grado di protezione	IPX8 (immersione permanente)
Portata massima	9500 L/h (stimato)
Regolazione della portata	Sì, tramite regolatore di potenza rotante
Orientamento del getto	Sì, grazie a un giunto sferico con anello di bloccaggio
Fissaggio	Mediante magnete bifacciale (interno/esterno) per vetro dell'acquario
Alimentazione elettrica	Rete 230 V ~ 50 Hz (stima)
Materiali	Plastica, magneti potenti
Pulizia	Pulizia regolare con acqua corrente e spazzola; decalcificazione con acido citrico
Manutenzione	Smontaggio completo possibile per la pulizia; non lavare in lavastoviglie
Sicurezza	Non far funzionare a secco; scollegare prima della manutenzione; utilizzare con interruttore differenziale 30 mA
Pezzi di ricambio	Disponibili (cestello, girante, regolatore, ecc.)
Garanzia	Secondo le condizioni del produttore

Domande frequenti - streamON+ 9500 EHEIM

Come installare la pompa streamON+ 9500?

Posizionare la pompa all'interno dell'acquario, sotto il livello dell'acqua. Posizionare la metà del magnete interno contro il vetro, quindi avvicinare la metà esterna con il logo ② facendola scorrere lentamente sul vetro fino a quando i magneti non si sovrappongono. Assicurarsi che il cavo di alimentazione sia protetto dall'umidità formando un anello.

Posso usare la pompa in un acquario d'acqua salata?

Sì, la pompa è adatta sia per acqua dolce che per acqua salata, entro i limiti di temperatura da +4°C a +35°C.

Come regolare la portata?

Per i modelli streamON+ 6500/9500, ruotare il regolatore di potenza rotante ⑦ verso sinistra per ridurre la portata, verso destra per aumentarla. Per il modello 3500, far scorrere il regolatore ⑥.

Cosa fare se la pompa non si avvia?

Controllare la tensione di rete e che la spina sia inserita correttamente. Se la girante è bloccata, pulirla. Per il modello 9500, l'interruttore termico potrebbe essersi attivato: scollegare, attendere un'ora, quindi ricollegare.

Come pulire la pompa?

Scollegare la pompa. Smontarla rimuovendo il cestello e la girante. Pulire tutti i componenti con acqua corrente e una spazzola. Per il calcare, utilizzare acido citrico al 10%. Non lavare le parti in lavastoviglie.

Posso far funzionare la pompa a secco?

No, la pompa non deve mai funzionare a secco, altrimenti rischia di danneggiarsi irreparabilmente.

Come orientare il getto della pompa?

Ruotare delicatamente la pompa all'altezza del giunto sferico nella direzione desiderata, quindi bloccare la posizione serrando l'anello di ritegno ⑤.

Quali sono i rischi legati ai magneti?

La pompa contiene magneti potenti che possono influenzare i pacemaker (mantenere una distanza di almeno 30 cm). Rischio di schiacciamento: per separare i magneti, ruotarli in senso opposto e utilizzare le maniglie incassate. Conservare i magneti a 30 cm di distanza.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili presso il servizio EHEIM o i rivenditori autorizzati. Consultare la pagina 176 del manuale per i riferimenti.

Come conservare la pompa quando non in uso?

Rimuovere la pompa dall'acquario, pulirla accuratamente e conservarla in un luogo al riparo dal gelo.

MANUALE UTENTE streamON+ 9500 EHEIM

it Istruzioni per l'uso

Attention ! Dommage matériel.

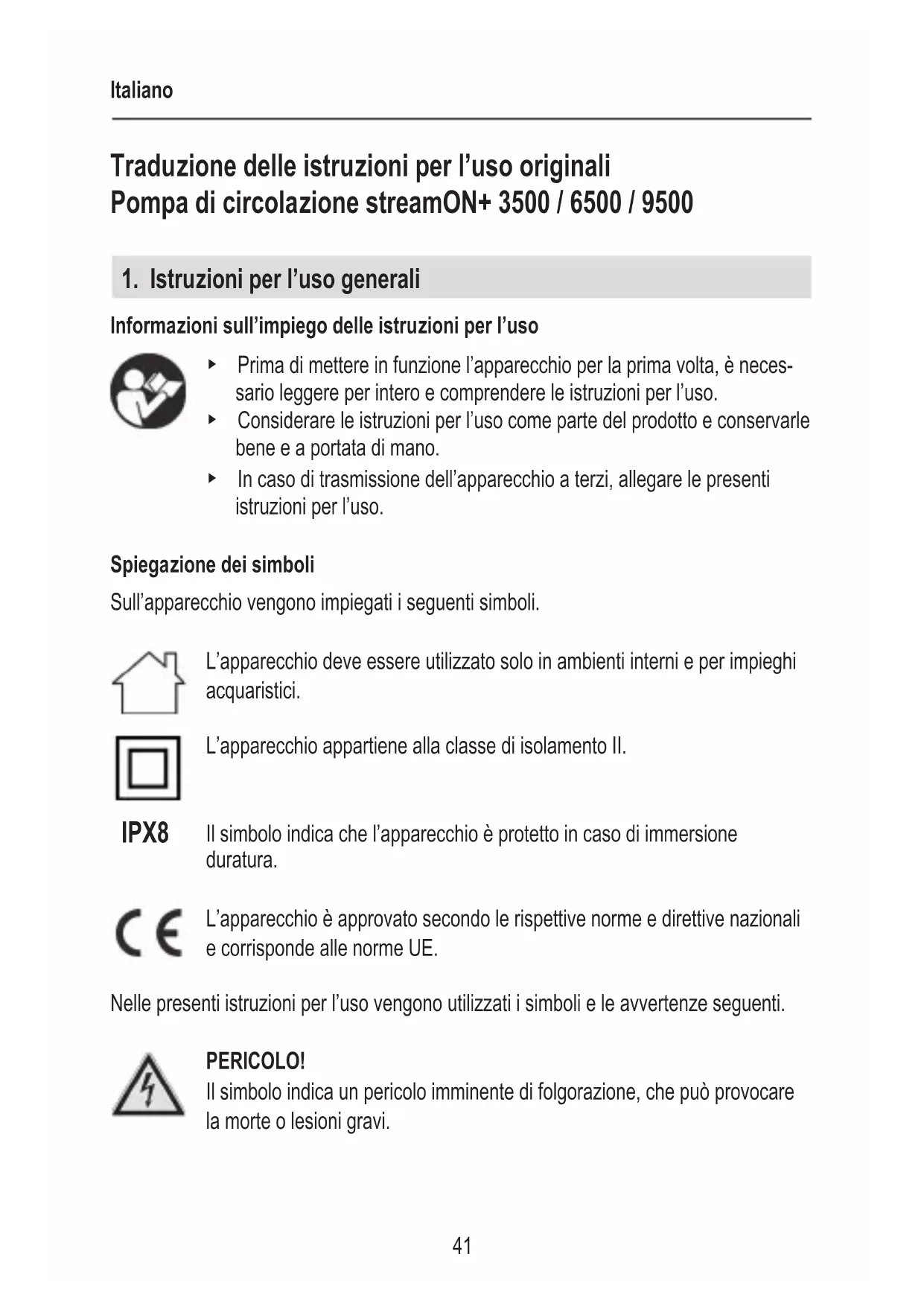

Traduzione delle istruzioni per l'uso originali Pompa di circolazione streamON+ 3500 / 6500 / 9500

1. Istruzioni per l'uso generali

Informazioni sull'impiego delle istruzioni per l'uso

• Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
• Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
  In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.

Spiegazione dei simboli

Sull'apparecchio vengono impiegati i seguenti simboli.

L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.

L'apparecchio appartiene alla classe di isolamento II.

IPX8

Il simbolo indica che l'apparecchio è protetto in caso di immersione duratura.

L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.

Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti.

PERICOLO!

Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.

Pericolo causato da campi magnetici

Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.

AVVISO!

Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.

CAUTELA!

Il simbolo avverte del pericolo di danni materiali.

Avvertenza con informazioni e suggerimenti utili.

Convenzioni di rappresentazione

A

Rimando a una figura, qui rimando alla figura A

▶

Viene richiesta un'azione da parte vostra.

2. Campo d'impiego

Impiego conforme

L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:

· per la circolazione dell'acqua nell'acquario
- in ambienti interni
· nel rispetto dei dati tecnici

Per l'apparecchio valgono le seguenti restrizioni:

· non utilizzarlo per scopi commerciali o industriali
· impiegare solo per temperature dell'acqua da +4 °C a +35 °C

3. Avvertenze di sicurezza

Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono osservate.

Per la vostra sicurezza

- Non lasciare in mano a bambini l'imballaggio dell'apparecchio in quanto può essere fonte di pericoli (pericolo di soffocamento!).

- Questo apparecchio può essere utiliz-zato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorve-gliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere

eseguiti da bambini se questi non vengono sorvegliati.

- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'appa-recchio, in particolare il cavo elettrico e la spina, non siano danneggiati.

- Non utilizzare mai l'apparecchio con un cavo elettrico danneggiato.

- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.

- Non trasportare l'apparecchio tenendolo per il cavo elettrico e, per il disinserimento dalla rete elettrica, tirare sempre la spina e non il cavo o l'apparecchio.

- Proteggere il cavo elettrico dal calore, dall'olio e da spigoli vivi.

- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.

• Non effettuare mai modifiche tecniche all'apparecchio.
• Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.

• L'apparecchio possiede magneti con forti campi magnetici che possono influire su pace-maker o defibrillatori impiantati (ICD). Mantenere una distanza di almeno 30 cm tra l'impianto e il magnete.

- La pompa deve essere protetta con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.

- Staccare immediatamente tutti gli appa-recchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se inter-

viene l'interruttore differenziale.

- Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.

- Proteggere la presa elettrica e la spina dall'umidità. Si consiglia di formare con il cavo

elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.

- I dati elettrici della pompa devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.

- Non si deve sostituire il cavo di alimentazione di questa pompa. In caso di

danneggiamento del cavo, la pompa non potrà più essere utilizzata.

4. Messa in funzione

Montaggio nell'acquario (☒A)

Attenzione, magneti forti! Pericolo di schiacciamento.

Separare i magneti ruotandoli. Utilizzare le maniglie a incavo apposite.
- Immagazzinare i magneti separatamente l'uno dall'altro a una distanza di 30 cm.

1. Con una mano, tenere la pompa dall'interno alla posizione desiderata al di sotto del livello dell'acqua nell'acquario.
2. Con l'altra mano, applicare con cautela la metà del magnete con logo ② dall'esterno sulla lastra di vetro, tenendola a distanza dalla pompa. Fare attenzione che il magnete non batta contro la lastra di vetro!
3. Spingere la metà del magnete sul vetro in direzione della pompa finché entrambe le metà del magnete ①/② sono sovrapposte.

Posa del cavo elettrico (☒B)

1. In base alle esigenze, far passare il cavo di rete ④ al sinistra o a destra del corpo della pompa.
2. Fissare il cavo nel supporto ③ apposito.

5. Funzionamento

CAUTELA! Danni materiali.

La pompa non deve funzionare a vuoto.

Accendere/spegnere la pompa

1. Inserire la spina nella presa elettrica. Attenzione: la pompa si avvia immediatamente!
2. Estrarre la spina dalla presa elettrica per spegnere.

Regolare la direzione del flusso (☒C)

1. Attraverso lo snodo sferico, ruotare la pompa di circolazione nella direzione del flusso desiderata.
2. Fissare la posizione stringendo l'anello fi fissaggio ⑤.

Regolare la portata

streamON+ 3500 (☒D)

1. Spingere il regolatore di potenza ⑥ in avanti o indietro per regolare la portata d'acqua.

streamON+ 6500 / 9500 (☒E)

1. Ruotare il regolatore di potenza ⑦ verso sinistra o verso destra per regolare la portata d'acqua.

6. Manutenzione

Attenzione! Scossa elettrica!

- Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.

Cautela! Danni materiali.

Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
I componenti della pompa non sono lavabili in lavastoviglie! Non lavare i componenti della pompa nella lavastoviglie.

Nelle sezioni successive sono descritti lavori di manutenzione che sono necessari per un funzionamento ottimale e privo di disturbi. Una manutenzione regolare prolunga la durata e assicura il funzionamento della pompa per un lungo periodo.

Consigliamo di pulire l'apparecchio smontandolo completamente a seconda del grado di sporcizia. A tale scopo procedere nel modo seguente:

Pulire la pompa

1. Prima di effettuare lavori di manutenzione, estrarre la spina della pompa.

2. Tenere ferma la pompa con una mano.

3. Con l'altra mano, allontanare dalla pompa la metà del magnete con logo sulla lastra di vetro.
4. Rimuovere la pompa.

streamON+ 3500 (☒F)

1. Premere contemporaneamente verso l'interno le due linguette di bloccaggio ed estrarre il cestello della pompa ⑧ dal basamento del motore.
2. Estrarre la girante della pompa⑩ dal basamento del motore.
3. Separare leggermente il regolatore di potenza ⑥ ed estrarlo dal cestello della pompa.
4. Pulire tutti i componenti sotto acqua corrente con una spazzola. Rimuovere i depositi di calcare con acido citrico al 10%.
5. Rimontare la pompa nell'ordine inverso.

Durante l'assemblaggio, assicurarsi che la ralla ⑨ sia inserita corretta-mente nel basamento del motore.

streamON+ 6500 / 9500 (☒G)

1. Premere contemporaneamente verso l'interno le due linguette di bloccaggio ed estrarre il cestello della pompa ⑧ dal basamento del motore.
2. Estrarre il regolatore di potenza ⑦ dal basamento del motore.
3. Estrarre la girante della pompa⑩ dal basamento del motore.
4. Pulire tutti i componenti sotto acqua corrente con una spazzola. Rimuovere i depositi di calcare con acido citrico al 10%.
5. Rimontare la pompa nell'ordine inverso.

Durante l'assemblaggio, assicurarsi che le bronzine ⑪ siano inserite correttamente nel coperchio della pompa e nel basamento del motore.

7. Eliminazione di guasti

Attenzione! Scossa elettrica!

- Prima dell'eliminazione di guasti, estrarre la spina della pompa.

Guasto Possibile causa Rimedio

La pompa non si avvia	Manca la tensione di rete	▶ Verificare la tensione di rete▶ Controllare la linea di alimentazione
La pompa non convoglia	La spina non è inserita	▶ Inserire la spina nella presa elettrica
	Il girante della pompa è bloccato	▶ Pulire la pompa
	Il protettore termico è attivato (solo streamON+ 9500)	1. Staccare la spina e far raffreddare la pompa.2. Dopo circa un'ora, reinserire la spina.
La pompa convoglia in modo insufficiente	Il corpo del filtro è sporco	▶ Pulire il corpo del filtro

In caso di altri guasti, rivolgersi all'assistenza EHEIM.

8. Messa fuori servizio e smaltimento

Immagazzinamento

1. Togliere l'apparecchio dall'acquario.
2. Pulire l'apparecchio
3. Immagazzinare l'apparecchio in un luogo protetto dal gelo.

Smaltimento

In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge. Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea:

All'interno dell'Unione Europea, lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.

9. Pezzi di ricambio

Vedi a pagina 176.
