| Tipo di prodotto | Pompa di sollevamento e circolazione |
| Marca | EHEIM |
| Modello | universal 4500 |
| Ambiti di utilizzo | Acquariofilia e laghetti da giardino |
| Profondità massima di immersione | 1,0 m |
| Temperatura dell'acqua ammissibile | +4 °C a +35 °C |
| Classe di protezione | II |
| Grado di protezione | IPX8 (immersione permanente) |
| Funzioni principali | Trasporto e circolazione dell'acqua, gestione di sistemi di filtraggio, aerazione, alimentazione di cascate e ruscelli |
| Utilizzo all'aperto | Sì, per le versioni da esterno (verificare il riferimento) |
| Utilizzo all'interno | Sì, modelli con riferimenti specifici |
| Accessori forniti | Corpo motore, piastra di fissaggio, raccordi filettati, girante, albero in ceramica, coperchio pompa, filtro grossolano, griglia di aspirazione, coperchio di chiusura, anello di tenuta |
| Montaggio | Posizionamento su supporto stabile, fissaggio tramite piastra o listelli rimovibili |
| Innesco | Non auto-innescante, richiede riempimento manuale della camera della pompa |
| Manutenzione regolare | Pulizia della griglia di aspirazione e del filtro grossolano |
| Pulizia approfondita | Smontaggio della girante e dell'albero in ceramica, risciacquo con acqua pulita, utilizzo delle spazzole di pulizia EHEIM rif. 4009570 |
| Istruzioni di sicurezza | Utilizzare un interruttore differenziale da 30 mA, non far funzionare a secco, rispettare la distanza di 30 cm per impianti medici |
| Riparazioni | Solo da un centro assistenza autorizzato EHEIM |
| Ricambi | Utilizzare esclusivamente ricambi originali EHEIM |
| Difetto comune | La pompa non si avvia: controllare tensione, cavo o pulire la girante |
| Stoccaggio fuori servizio | Scollegare, pulire, conservare al riparo dal gelo |
| Smaltimento | Conforme alla direttiva RAEE, non gettare nei rifiuti domestici |
Domande frequenti - universal 4500 EHEIM
Domande degli utenti su universal 4500 EHEIM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa in formato PDF gratuitamente! Trova il tuo manuale universal 4500 - EHEIM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. universal 4500 del marchio EHEIM.

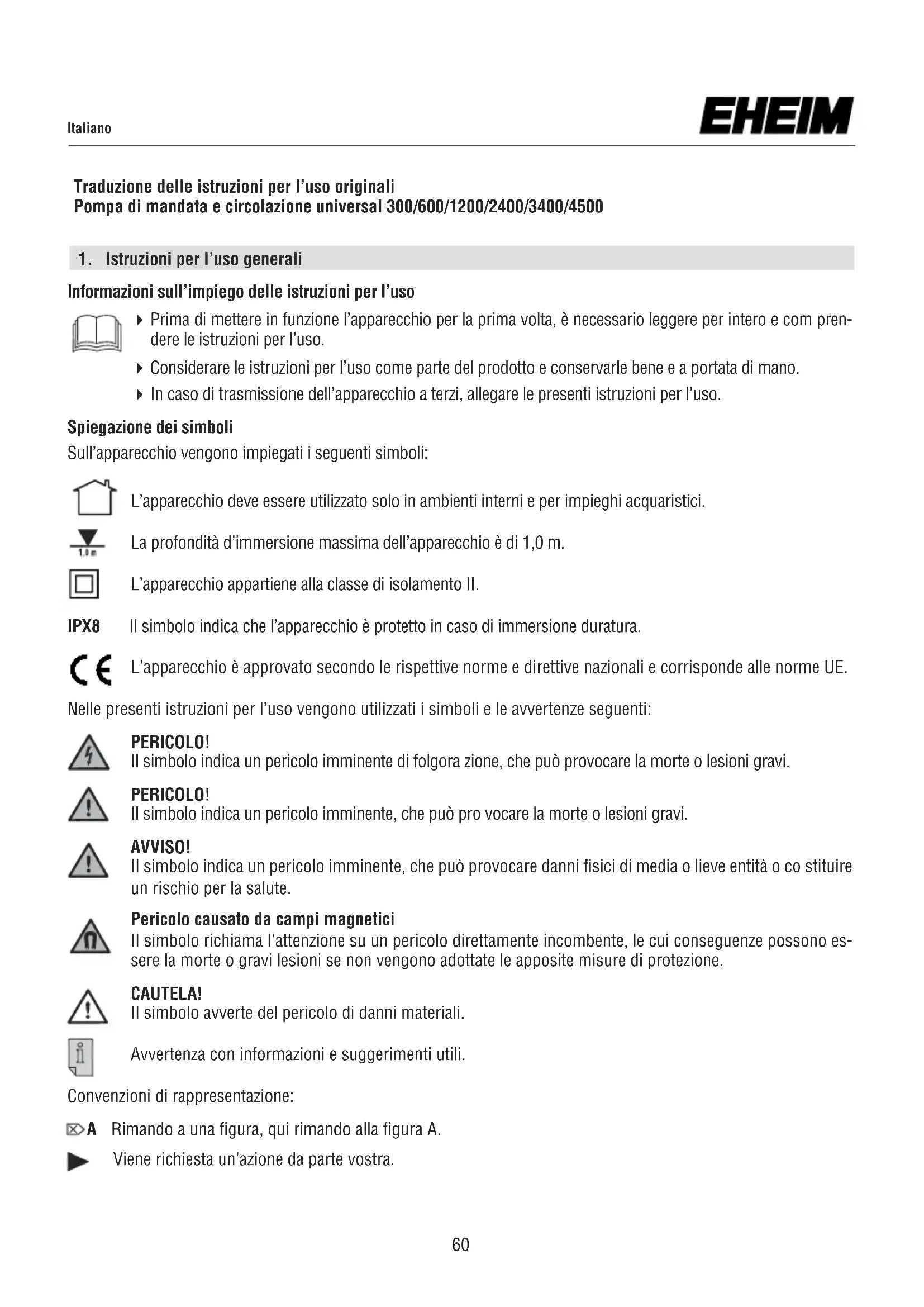

MANUALE UTENTE universal 4500 EHEIM
Traduzione delle istruzioni per l'uso originali
Pompa di mandata e circolazione universal 300/600/1200/2400/3400/4500
1. Istruzioni per l'uso generali
Informazioni sull'impiego delle istruzioni per l'uso
- Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e com prendere le istruzioni per l'uso.
▶ Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.
Spiegazione dei simboli
Sull'apparecchio vengono impiegati i seguenti simboli:
L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi acquaristici.
La profondità d'immersione massima dell'apparecchio è di 1,0 m.
L'apparecchio appartiene alla classe di isolamento II.
IPX8 Il simbolo indica che l'apparecchio è protetto in caso di immersione duratura.
L'apparecchio è approvato secondo le rispettive norme e direttive nazionali e corrisponde alle norme UE.
Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti:
PERICOLO!
Il simbolo indica un pericolo imminente di folgora zione, che può provocare la morte o lesioni gravi.
PERICOLO!
Il simbolo indica un pericolo imminente, che può pro vocare la morte o lesioni gravi.
AVVISO!
Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o co stituire un rischio per la salute.
Pericolo causato da campi magnetici
Il simbolo richiama l'attenzione su un pericolo direttamente incombente, le cui conseguenze possono essere la morte o gravi lesioni se non vengono adottate le apposite misure di protezione.
CAUTELA!
Il simbolo avverte del pericolo di danni materiali.
Avvertenza con informazioni e suggerimenti utili.
Convenzioni di rappresentazione:
☒A Rimando a una figura, qui rimando alla figura A.
▶ Viene richiesta un'azione da parte vostra.
2. Campo d'impiego
L'apparecchio e tutte le parti fornite in dotazione sono destinati all'uso nel campo privato e devono essere usati es clusivamente:
• per acquari e laghetti da giardino
• per il pompaggio e la circolazione dell'acqua
- per il funzionamento di sistemi di filtraggio, giochi d'acqua, cascate, ruscelli ecc.
• per l'aerazione e la circolazione dell'acqua
- nel rispetto dei dati tecnici
Può essere utilizzata all'aperto, adatta per uso esterno (vedere il tipo e il N° sulla targhetta):
EHEIM universal 300 Tipi dal N° 1046019 al 1046209 EHEIM universal 600 Tipi dal N° 1048019 al 1048209 EHEIM universal 1200 Tipi dal N° 1250019 al 1250209 EHEIM universal 2400 Tipi dal N° 1260010 al 1260200 EHEIM universal 3400 Tipi dal N° 1262010 al 1262200
Solo per interni, non adatta per uso esterno (vedere il tipo e il N° sulla targhetta):
EHEIM universal 300 Tipi dal N° 1046219 al 1046999 EHEIM universal 600 Tipi dal N° 1048219 al 1048999 EHEIM universal 1200 Tipi dal N° 1250219 al 1250999 EHEIM universal 2400 Tipi dal N° 1260210 al 1260990 EHEIM universal 3400 Tipi dal N° 1262210 al 1262990 EHEIM universal 4500 Tipi dal N° 1264210 al 1264990
Per l'apparecchio valgono le seguenti restrizioni:
• non utilizzarlo per scopi commerciali o industriali
- La temperatura dell'acqua non può superare i 35 °C
- Non devono essere trasportate sostanze corrosive, facilmente infiammabili, aggressive o esplosive, alimenti e acqua potabile.
• Non utilizzare in piscine, laghetti balneabili, idromassaggi.
3. Avvertenze di sicurezza
Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'impiego oppure se le avvertenze di sicurezza non vengono os servate.
Per la vostra sicurezza
- Evitare che l'imballaggio del dispositivo e le sue piccole parti finiscano nelle mani di bambini o persone che non sono consapevoli delle proprie azioni, poiché ciò può rappresentare un rischio (pericolo di soffocamento!). Tenere lontano dagli animali.
Solo per i paesi dell'UE:
- Questo apparecchio può essere utilizzato da bambini sopra gli 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, però a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.
Il presente apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla stessa le istruzioni relative all'utilizzo dell'apparecchio. Tenere sempre sotto controllo i bambini, per assicurarsi che non giochi con l'apparecchio.
- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.
- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.
- Non si deve sostituire la linea di allacciamento alla rete di questo apparecchio In caso di danneggiamento della linea, l'apparecchio non potrà più essere utilizzato.
- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecchio.
- L'apparecchio possiede magneti con forti campi magnetici che possono influire su pace-maker o defibrillatori impiantati (ICD). Mantenere una DISTANZA DI ALMENO 30 CM tra l'impianto e il magnete.
- L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
- Staccare immediatamente tutti gli apparecchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se interviene l'interruttore differenziale.
- Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare componenti e prima di tutti i lavori di pulizia e di manutenzione.
- Proteggere la presa elettrica e la spina dall'umidità. Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.
- I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.
Se utilizzata all'aperto:
- Utilizzare solo dispositivi adatti per uso esterno.
- I cavi di prolunga e i distributori di corrente devono essere adatti per uso esterno (a prova di schizzi).
- I cavi di allacciamento alla rete non devono avere sezione inferiore ai cavi con tubo in gomma con codice H05RN-F3G 0.75. I cavi di prolunga devono soddisfare i requisiti della Norma DIN VDE 0620.
- Il dispositivo deve essere protetto da un apparecchio a corrente residua con una corrente residua nominale di max.30 mA. In caso di domande o problemi, contattare un elettricista qualificato.
- Collegare il dispositivo solo a una presa di rete con contatti di protezione correttamente installati.
- Proteggere il cavo di alimentazione da calore, olio e spigoli vivi. La linea di collegamento non deve essere calpestata se è stata posata sul terreno o in ghiaia senza tubo vuoto.
- Utilizzare il dispositivo solo quando non sono presenti persone in acqua!
4. Utilizzo
La pompa può essere utilizzata sia all'interno che all'esterno dell'acqua. Non è autoadescante e, durante il funzionamento all'esterno, deve quindi essere posizionata sotto il livello dello specchio d'acqua.
- La pompa non deve funzionare a secco.
- Intervallo di temperatura da + 4°C a + 35°C massimo.
① Corpo motore ② Piastra di montaggio ③ Connettore filettato, lato pressione ④ Ruota della pompa ⑤ Albero in ceramica ⑥ Coperchio della pompa con anello di tenuta ⑦ Filtro a maglia larga ⑧ Griglia di aspirazione ⑨ Connettore filettato, lato aspirazione ⑩ Coperchio di chiusura
① Corpo motore ② Listello di fissaggio ③ Connettore filettato, lato pressione ④ Ruota della pompa ⑤ Albero in ceramica ⑥ Coperchio della pompa con anello di tenuta ⑦ Filtro a maglia larga ⑧ Griglia di aspirazione ⑨ Connettore filettato, lato aspirazione ⑩ Coperchio di chiusura ⑪ Anello di tenuta ⑫ Diaframma
① Corpo motore ② Piastra di montaggio ③ Connettore filettato, lato pressione ④ Ruota della pompa ⑤ Albero in ceramica ⑥ Coperchio della pompa con O-ring ⑦ Filtro a maglia larga ⑧ Griglia di aspirazione ⑨ Connettore filettato, lato aspirazione ⑩ Coperchio ⑪ Anello di ritegno ⑫ Maniglia di trasporto, solo per versione da esterno
5. Montaggio
Quando viene utilizzata fuori dall'acqua, è preferibile collegare un tubo flessibile tramite il connettore filettato ⑨ che si trova sul lato di aspirazione (☒ B).
Se la pompa viene utilizzata come pompa sommersa in acqua (☒ C), può essere azionata solo tramite la griglia di aspirazione ⑧ e il filtro a maglia larga ⑦. Per procedere, svitare il raccordo filettato sul lato aspirazione ⑧ e coprire l'apertura di aspirazione e con il tappo ⑩ in dotazione.
Solo per le versioni con uso all'aperto
Posizionamento nel laghetto su una superficie stabile, ad es. Lastra da giardino o simile. Non piantare nel terreno (Terriccio infracidito!).
Solo per EHEIM universal 2400 e 3400 (uso all'aperto)
Spingere la maniglia ⑫ viene verso la parte anteriore nella scanalatura superiore del corpo motore ① Quando viene utilizzata nell'area del laghetto, il manico funge da attacco per fune (☒ D + E).
La piastra di montaggio ② può essere collegata in 3 punti diversi per l'installazione universale della pompa (☒ F).
Le due piastrine di fissaggio ② possono essere spostate per l'installazione della pompa universale. Dopo aver rilasciato il fermo, la barra può essere estratta e opzionalmente inserita in un'altra guida. A tale scopo vengono preventivamente rimosse le coperture ⑫ sugli smussi superiori del corpo motore ① (☒ G).
ATTENZIONE!
Il raccordo filettato lato pressione c non deve essere rivolto verso il basso. (☒ H).
6. Installazione / Messa in funzione
Se utilizzata fuori dall'acqua:
Montare l'apposito tubo flessibile sul connettore filettato sul lato della pressione e aspirare all'estremità del tubo finché l'acqua non scorre nella pompa. Solo quando la camera della pompa è completamente piena d'acqua, inserire la spina di alimentazione nella presa di rete e avviare il dispositivo. È normale che la pompa si avvii brevemente (☒ B).
Se utilizzata in acqua (Pompa a immersione):
Immergere completamente la pompa nell'acqua, quindi inserire la spina di alimentazione nella presa di corrente e mettere in funzione il dispositivo (☒ C).
ATTENZIONE!
Fare attenzione alla profondità minima di immersione di 2 cm dalla superficie dell'acqua rispetto alla parte superiore della pompa.
7. Cura e manutenzione
PERICOLO! Scosse elettriche!
- Prima di eseguire qualsiasi lavoro di manutenzione, scollegare sempre tutti i dispositivi dall'alimentazione.
AVVERTENZA! Danni alle cose.
- Per la pulizia, non utilizzare oggetti duri o detergenti aggressivi.
- I componenti del dispositivo non possono essere lavati in lavastoviglie! Non pulire il dispositivo o parti del dispositivo in lavastoviglie.
Le sezioni seguenti descrivono i lavori di manutenzione necessari per un funzionamento ottimale e senza problemi. Una manutenzione regolare prolunga la durata e garantisce il funzionamento del dispositivo per un lungo periodo di tempo.
Togliere la pompa dall'acquario o dal laghetto da giardino. Premere delicatamente tra loro i due punti di pressione laterali ed estrarre la griglia di aspirazione ⑧. Estrarre il filtro a maglia grossa ⑦ dalla griglia di aspirazione e sci-acquare entrambi sotto l'acqua corrente. Se necessario, sostituire il filtro a maglia larga (☒ I + J).
Se l'acqua è molto sporca, pulire il filtro grosso più spesso. Se la pompa è molto sporca sul lato di aspirazione o di mandata, si genera rumore: è il momento di procedere con una pulizia accurata.
AVVERTENZA! Rischio di rottura
Asse in ceramica fragile di alta qualità.
Sbloccare il coperchio della pompa ⑥ ed estrarlo con cautela in linea retta. Rimuovere con attenzione la girante dell'albero in ceramica ⑤ (☒ A1). Sciacquare vigorosamente tutte le parti della pompa sotto l'acqua corrente. Pulire il corpo motore ① con il set di spazzole EHEIM, n. 4009560 (☒ K). Riassemblare quindi le parti procedendo in ordine inverso.
Pulizia della pompa (EHEIM universal 1200 / 2400 / 3400 / 4500)
Aprire l'anello di ritenzione ⑪ ruotandolo verso sinistra e rimuoverlo.
Estrarre con cautela il coperchio della pompa ⑥. Rimuovere con cautela la ruota della pompa dell'albero in ceramica ⑤ (☒ A2 o ☒ A3). Sciacquare vigorosamente tutte le parti della pompa sotto l'acqua corrente. Pulire il corpo motore ① con la spazzola di pulizia EHEIM, n. 4009570, (☒ L). Riassemblare quindi le parti procedendo in ordine inverso.
8. Eliminazione di guasti
PERICOLO! Scosse elettriche!
- Prima di eseguire qualsiasi lavoro di manutenzione, scollegare sempre tutti i dispositivi dall'alimentazione.
| Guasto | Possibile causa | Rimedio |
| La pompa non si avvia | Mancanza di tensione di rete | ► Controllare la tensione di rete► Verificare la linea di alimentazione |
| La pompa non eroga | La spina di alimentazione non è inserita | ► Inserire la spina di alimentazione nella presa |
| La ruota della pompa è bloccata | ► Pulire la pompa | |
| L'interruttore termico è attivato solo per universal 1200/2400/3400/4500) | 1. Scollegare il cavo di alimentazione lasciare raffreddare la pompa.2. Dopo circa un'ora, ricollegare la spina di alimentazione. Se questo processo viene ripetuto, contattare il servizio EHEIM | |
| La pompa eroga in modo insufficiente | Griglia di aspirazione e/o filtro a maglia larga sporchi | ► Pulire la griglia di aspirazione e il filtro a maglia larga |
| Camera della pompa e/o girante della pompa sporchi | ► Risciacquare accuratamente la girante e pulire il corpo motore con una spazzola per la pulizia |
La linea del tubo è annodata
▶ Rimuovere il nodo
Tubi flessibili sporchi sul lato aspirazione e / o pressione
▶ Pulire i tubi flessibili
In caso di altri guasti, rivolgersi all'assistenza EHEIM www.eheim.com.
9. Messa fuori servizio e smaltimento
Immagazzinamento
- Spegnere il dispositivo ed estrarre la spina di alimentazione.
- Pulire l'apparecchio
- Immagazzinare l'apparecchio in un luogo protetto dal gelo.
Smaltimento
In caso di smaltimento dell'apparecchio, osservare le rispettive normative di legge. Informazione sullo smaltimento di apparecchi elettrici ed elettronici nella comunità europea: All'interno dell'Unione Euro- e a
lo smaltimento di apparecchi elettrici viene stabilito da norme nazionali che sono basate sulla direttiva UE 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Di conseguenza, l'apparecchio non deve più essere smaltito insieme ai rifiuti comunali o domestici. L'apparecchio viene preso in consegna gratuitamente dai punti di raccolta o centri di riciclaggio comunali. L'imballaggio del prodotto è composto da materiali riciclabili. Questi devono essere smaltiti nel rispetto dell'ambiente e riciclati.
