Marke	EHEIM
Modell	streamON+ 9500
Produkttyp	Strömungspumpe für Aquarium
Verwendung	Innen, für Süß- oder Meerwasseraquarium
Zulässige Wassertemperatur	+4°C bis +35°C
Schutzklasse	II (doppelte Isolierung)
Schutzart	IPX8 (dauerhaftes Untertauchen)
Maximale Durchflussmenge	9500 L/h (geschätzt)
Durchflussregelung	Ja, durch drehbaren Leistungsregler
Strahlausrichtung	Ja, mittels Kugelgelenk mit Klemmring
Befestigung	Durch doppelseitigen Magneten (innen/außen) für Aquarienscheibe
Stromversorgung	Netz 230 V ~ 50 Hz (Schätzung)
Materialien	Kunststoff, starke Magnete
Pflege	Regelmäßige Reinigung mit fließendem Wasser und Bürste; Entkalkung mit Zitronensäure
Wartung	Vollständige Demontage zur Reinigung möglich; nicht in der Spülmaschine reinigen
Sicherheit	Nicht trocken laufen lassen; vor Wartung Netzstecker ziehen; mit Fehlerstromschutzschalter 30 mA verwenden
Ersatzteile	Erhältlich (Korb, Laufrad, Regler usw.)
Garantie	Gemäß Herstellerbedingungen

Häufig gestellte Fragen - streamON+ 9500 EHEIM

Wie installiere ich die Pumpe streamON+ 9500?

Platzieren Sie die Pumpe im Aquarium unterhalb des Wasserspiegels. Setzen Sie die innere Magnethälfte gegen die Scheibe, nähern Sie dann die äußere Hälfte mit dem Logo ②, indem Sie sie langsam über die Scheibe schieben, bis die Magnete übereinanderliegen. Stellen Sie sicher, dass das Netzkabel vor Feuchtigkeit geschützt ist, indem Sie eine Schlaufe bilden.

Kann ich die Pumpe in einem Meerwasseraquarium verwenden?

Ja, die Pumpe eignet sich sowohl für Süß- als auch für Meerwasser, innerhalb des Temperaturbereichs von +4°C bis +35°C.

Wie stelle ich die Durchflussmenge ein?

Drehen Sie bei den Modellen streamON+ 6500/9500 den drehbaren Leistungsregler ⑦ nach links, um die Durchflussmenge zu reduzieren, nach rechts, um sie zu erhöhen. Beim Modell 3500 schieben Sie den Regler ⑥.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Netzspannung und ob der Stecker richtig eingesteckt ist. Wenn das Laufrad blockiert ist, reinigen Sie es. Beim Modell 9500 kann der Thermoschutz ausgelöst sein: Ziehen Sie den Stecker, warten Sie eine Stunde und stecken Sie ihn wieder ein.

Wie reinige ich die Pumpe?

Ziehen Sie den Netzstecker. Zerlegen Sie die Pumpe, indem Sie Korb und Laufrad entfernen. Reinigen Sie alle Teile mit fließendem Wasser und einer Bürste. Verwenden Sie bei Kalkablagerungen 10%ige Zitronensäure. Reinigen Sie die Teile nicht in der Spülmaschine.

Kann ich die Pumpe trocken laufen lassen?

Nein, die Pumpe darf niemals trocken laufen, da dies zu irreparablen Schäden führen kann.

Wie richte ich den Pumpenstrahl aus?

Drehen Sie die Pumpe vorsichtig am Kugelgelenk in die gewünschte Richtung und arretieren Sie die Position, indem Sie den Klemmring ⑤ festziehen.

Welche Risiken bestehen durch die Magnete?

Die Pumpe enthält starke Magnete, die Herzschrittmacher beeinflussen können (mindestens 30 cm Abstand halten). Quetschgefahr: Zum Trennen der Magnete drehen Sie sie in entgegengesetzte Richtungen und verwenden Sie die Vertiefungen. Bewahren Sie die Magnete mit 30 cm Abstand auf.

Wo finde ich Ersatzteile?

Ersatzteile sind beim EHEIM-Service oder bei autorisierten Händlern erhältlich. Siehe Seite 176 der Anleitung für Referenzen.

Wie lagere ich die Pumpe, wenn sie nicht benutzt wird?

Entfernen Sie die Pumpe aus dem Aquarium, reinigen Sie sie gründlich und lagern Sie sie an einem frostfreien Ort.

BEDIENUNGSANLEITUNG streamON+ 9500 EHEIM

de Bedienungsanleitung

en Operating instructions

fr Mode d'emploi

Original EHEIM Zubehör für Meerwasseraquarien Original EHEIM accessories for marine aquariums

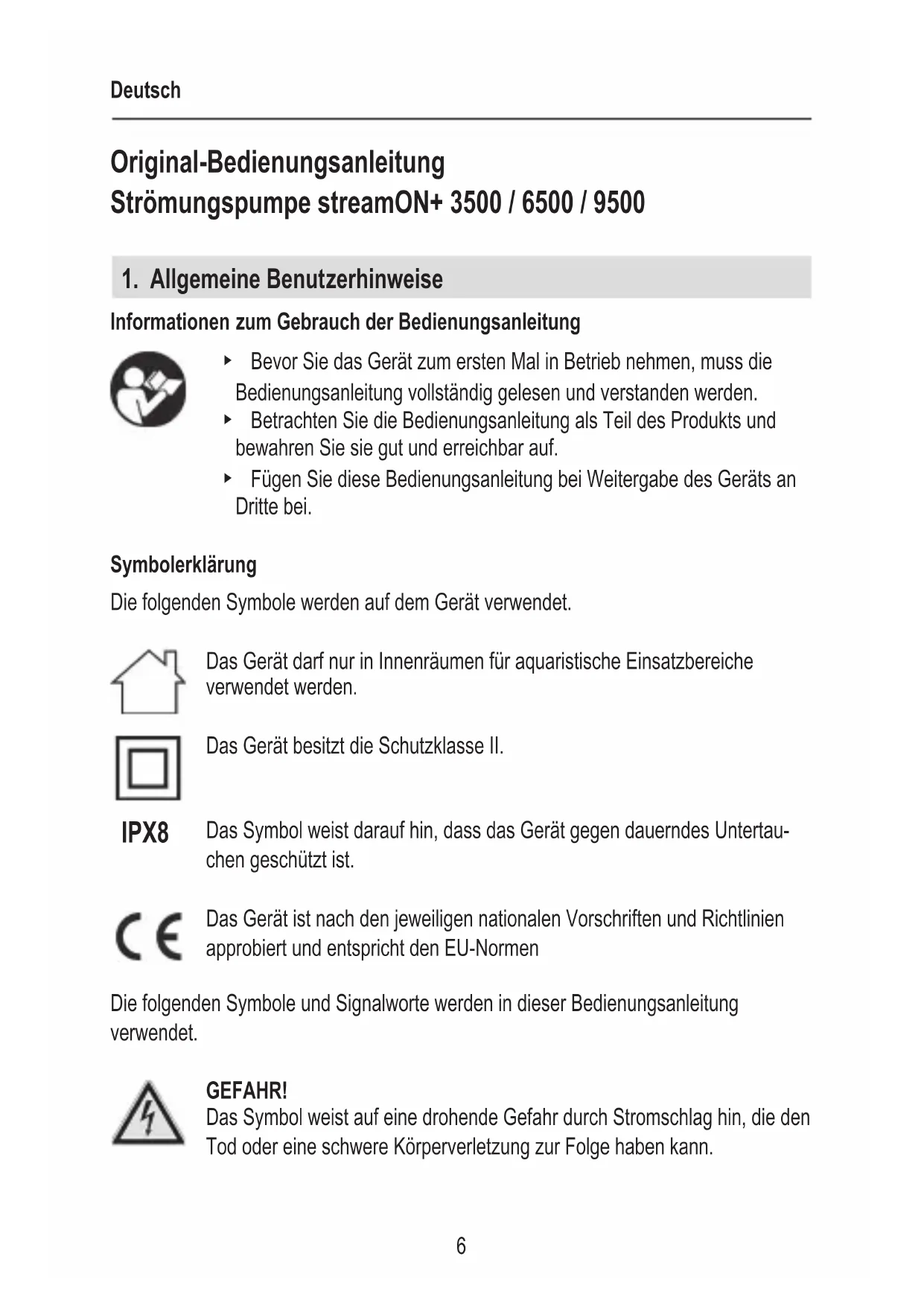

Original-Bedienungsanleitung

Strömungspumpe streamON+ 3500 / 6500 / 9500

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
- Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet.

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse II.

IPX8

Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

Gefahr durch magnetische Felder

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention

Verweis auf eine Abbildung, hier Verweis auf Abbildung A

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Bestimmungsgemäße Verwendung

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Wasserumwälung im Aquarium
• in Innenräumen
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nur für Wassertemperaturen von +4 °C bis +35 °C verwenden

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!).

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch

Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

- Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzka-bel und Stecker, unbeschädigt sind.

- Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.

- Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.

- Tragen Sie das Gerät nicht am Netzka-bel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.

- Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

- Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.

• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.

- Das Gerät besitzt Magnete mit starken Magnetfeldern, die Herzschrittmacher oder implantierte Defibrillatoren (ICD) beeinflussen können. Halten Sie mindestens 30 cm Abstand zwischen Implantat und Magnet.

• Die Pumpe muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

· Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer

Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst.

- Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Geräte ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

- Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel

eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.

• Die elektrischen Daten der Pumpe müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

• Die Netzanschlussleitung der Pumpe kann nicht ersetzt werden. Bei Beschädigung der Leitung ist die Pumpe zu verschrotten.

4. Inbetriebnahme

Montage im Aquarium (☒A)

Vorsicht starke Magnete! Quetschgefahr.

Trennen Sie die Magnete durch gegenseitiges Verdrehen. Benutzen Sie die dafür vorgesehenen Griffmulden.
▶ Lagern Sie die Magnete in 30 cm Abstand separat voneinander.

1. Halten Sie die Pumpe mit einer Hand von innen an die gewünschte Position unterhalb des Wasserspiegels im Aquarium.
2. Setzen Sie mit der anderen Hand die Magnethälfte mit Logo② mit Abstand zur Pumpe, von außen vorsichtig auf die Glasscheibe. Achten Sie darauf, dass der Magnet nicht gegen die Glasscheibe schlägt!
3. Schieben Sie die Magnethälfte auf dem Glas in Richtung der Pumpe, bis beide Magnethälften ①② übereinander liegen.

Verlegen des Netzkabels (☒B)

1. Führen Sie das Netzkabel ④ je nach Bedarf, links oder rechts am Pumpenkörper vorbei.
2. Befestigen Sie das Kabel in der entsprechenden Halterung ③.

5. Bedienung

VORSICHT! Sachbeschädigung.

Die Pumpe darf nicht trocken laufen.

Pumpe ein-/ausschalten

1. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!
2. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.

Strömumgsrichtung einstellen (☒C)

1. Drehen Sie die Strömungspumpe über das Kugelgelenk in die gewünschte Strömungsrichtung.
2. Fixieren Sie die Stellung durch Festziehen des Halteringes⑤.

Durchfluss regeln

streamON+ 3500 (☒D)

1. Schieben Sie den Leistungsregler ⑥ nach vorne bzw. nach hinten um den Wasserdurchfluss einzustellen.

streamON+ 6500 / 9500 (☒E)

1. Drehen Sie den Leistungsregler⑦ nach links bzw. nach rechts um den Wasserdurchfluss einzustellen.

6. Wartung

Achtung! Stromschlag!

- Ziehen Sie vor Wartungsarbeiten den Netzstecker der Pumpe.

Vorsicht! Sachbeschädigung.

- Verwenden Sie zur Reinigung keine harten Gegenstände oder Reinigungsmittel.

Die Pumpenteile sind nicht spülmaschinenbeständig! Reinigen Sie die Pumpenteile nicht in der Spülmaschine.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion der Pumpe.

Wir empfehlen je nach Verschmutzungsgrad das Gerät komplett zu zerlegen und zu reinigen. Gehen Sie dazu wie folgt vor:

Pumpe reinigen

1. Ziehen Sie vor Wartungsarbeiten den Netzstecker der Pumpe.
2. Halten Sie die Pumpe mit einer Hand fest.
3. Schieben Sie mit der anderen Hand die Magnethälfte mit Logo auf der Glasscheibe von der Pumpe weg.
4. Entnehmen Sie die Pumpe.

streamON+ 3500 (☒F)

1. Drücken Sie die beiden Rastnasen gleichzeitig ein und ziehen Sie den Pumpenkorb ⑧ aus dem Motorgehäuse.
2. Ziehen Sie das Pumpenrad ⑩ aus dem Motorgehäuse.
3. Dücken Sie den Leistungsregler ⑥ leicht auseinander und nehmen Sie ihn vom Pumpenkorb.
4. Reinigen Sie alle Komponenten unter fließendem Wasser mit einer Bürste. Entfernen Sie Kalkablagerungen mit 10 %iger Zitronensäure entfernen
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

- Achten Sie beim Zusammenbau darauf, dass die Anlaufscheibe ⑨ korrekt im Motorgehäuse eingelegt ist.

streamON+ 6500 / 9500 (☒G)

1. Drücken Sie die beiden Rastnasen gleichzeitig ein und ziehen Sie den Pumpenkorb ⑧ aus dem Motorgehäuse.
2. Ziehen Sie den Leistungsregler⑦ aus dem Motorgehäuse.
3. Ziehen Sie das Pumpenrad ⑩ aus dem Motorgehäuse.
4. Reinigen Sie alle Komponenten unter fließendem Wasser mit einer Bürste. Entfernen Sie Kalkablagerungen mit 10 %iger Zitronensäure entfernen
5. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.

- Achten Sie beim Zusammenbau darauf, dass die Lagerbuchsen ⑪ korrekt im Pumpenkorb sowie im Motorgehäuse eingelegt sind.

7. Beheben von Störungen

Achtung! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker der Pumpe.

Störung Mögliche Ursache Abhilfe

Pumpe läuft nicht an	Netzspannung fehlt	Überprüfen Sie die NetzspannungKontrollieren Sie die Zuleitung
Pumpe fördert nicht	Netzstecker ist nicht eingesteckt	Stecken Sie den Netzstecker in die Netzsteckdose
	Pumpenrad ist blockiert	Reinigen Sie die Pumpe
	Thermischer Schutzschalter ist aktiviert (nur streamON+9500)	1. Ziehen Sie den Netzstecker und lassen Sie die Pumpe abkühlen.2. Stecken Sie nach ca. 1 Stunde den Netzstecker wieder ein.
Pumpe fördert ungenügend	Filtergehäuse ist verschmutzt	Reinigen Sie das Filtergehäuse

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme und Entsorgung

Lagern

1. Nehmen Sie das Gerät aus dem Aquarium.
2. Reinigen Sie das Gerät
3. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Ersatzteile

Siehe Seite 176.
