Produkttyp	UVC-Klärer für Gartenteich
Marke	EHEIM
Modell	Clear UVC9
Kategorie	Pumpe (UVC-Klärer)
Abmessungen (L × B × H)	132 × 263 × 129 mm
Kabellänge	5 m
Netzspannung	220-240 V / 50 Hz
Nennleistung	11 W
Empfohlenes Teichvolumen (ohne Fische)	Bis zu 10.000 L
Empfohlenes Teichvolumen (mit Fischen)	Bis zu 5.000 L
Empfohlenes Teichvolumen (mit Kois)	Bis zu 2.500 L
Wasseranschlüsse	1/2" - 3/4" - 1"
Zulässige Wassertemperatur	4 °C bis 35 °C
Lebensdauer der UVC-Lampe	Ca. 8.000 Stunden
Funktionen	Wasserklärung durch UVC-Strahlung
Wartung	Regelmäßige Reinigung des Glaskolbens; Lampenwechsel alle 8.000 h
Sicherheit	Fehlerstromschutzschalter (max. 30 mA) empfohlen; Mindestabstand zum Wasser: 2 m
Ersatzteile	UVC-Lampe (Art.-Nr. 4101010)
Verwendung	Für Gartenteiche; nicht für Salzwasser oder Trinkwasser verwenden
Hersteller	EHEIM GmbH & Co.KG, Deutschland

Häufig gestellte Fragen - Clear UVC9 EHEIM

Wie installiere ich den UVC-Klärer?

Befestigen Sie den Klärer mit Schrauben an einer stabilen Unterlage (z.B. Holz- oder Metallplatte). Schließen Sie den Schlauch der Pumpe am Einlass und den Abflussschlauch am Auslass mit den mitgelieferten Überwurfmuttern an. Platzieren Sie das Gerät mindestens 2 m vom Teichrand entfernt und schließen Sie es an eine Steckdose mit FI-Schutzschalter 30 mA an.

Wie tausche ich die UVC-Lampe aus?

Trennen Sie das Gerät vom Netz. Lösen Sie die Lampenhalterung, indem Sie die Entriegelungstaste drücken und gegen den Uhrzeigersinn drehen. Entfernen Sie die Sicherheitsschraube und die Arretierschraube, dann nehmen Sie vorsichtig den Glaskolben heraus. Setzen Sie die neue Lampe (Art.-Nr. 4101010) in die Fassung ein. Bauen Sie in umgekehrter Reihenfolge wieder zusammen: Glaskolben, Dichtring, Arretierschraube und dann Lampenhalterung.

Warum leuchtet die Lampe nicht?

Überprüfen Sie zuerst die Netzspannung und ob der Stecker richtig eingesteckt ist. Wenn alles in Ordnung ist, ist die Lampe wahrscheinlich defekt und muss ausgetauscht werden. Wenn das Problem weiterhin besteht, wenden Sie sich an den EHEIM-Kundendienst.

Wie reinige ich den Glaskolben?

Trennen Sie das Gerät vom Netz. Bauen Sie die Lampenhalterung aus, indem Sie die Entriegelungstaste drücken und gegen den Uhrzeigersinn drehen. Reinigen Sie den Glaskolben mit handelsüblichem Glasreiniger. Bauen Sie dann in umgekehrter Reihenfolge wieder zusammen.

Wie lange ist die Lebensdauer der UVC-Lampe?

Die UVC-Lampe muss nach ca. 8.000 Stunden Betriebsdauer ausgetauscht werden, da ihre Strahlungsleistung danach stark abnimmt.

Kann der Klärer ohne Wasser betrieben werden?

Nein, betreiben Sie den UVC-Klärer niemals ohne Wasserfluss. Das Wasser ist zur Kühlung der UVC-Lampe erforderlich. Trockenlauf kann das Gerät beschädigen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie einen Fehlerstromschutzschalter (max. 30 mA). Installieren Sie das Gerät mindestens 2 m vom Wasser entfernt. Trennen Sie es vor jedem Eingriff vom Netz. Schauen Sie niemals direkt in die eingeschaltete UVC-Lampe. Verwenden Sie es nicht, wenn das Netzkabel beschädigt ist.

Wie überwintere ich das Gerät?

Reinigen Sie das Gerät gründlich und lagern Sie es dann in einem frostfreien Raum (Temperatur über 4 °C). Trennen Sie alle Anschlüsse und entleeren Sie Restwasser.

Welche Leistung wird für meinen Teich empfohlen?

Das Modell Clear UVC9 eignet sich für Teiche bis 10.000 L ohne Fische, 5.000 L mit Fischen oder 2.500 L mit Kois. Passen Sie die Leistung an Ihr Wasservolumen an.

Wo finde ich Ersatzteile?

Ersatzteile, insbesondere die UVC-Lampe (Art.-Nr. 4101010), sind bei autorisierten EHEIM-Händlern oder auf der Website www.eheim.com erhältlich. Verwenden Sie nur Originalzubehör.

BEDIENUNGSANLEITUNG Clear UVC9 EHEIM

Original Bedienungsanleitung

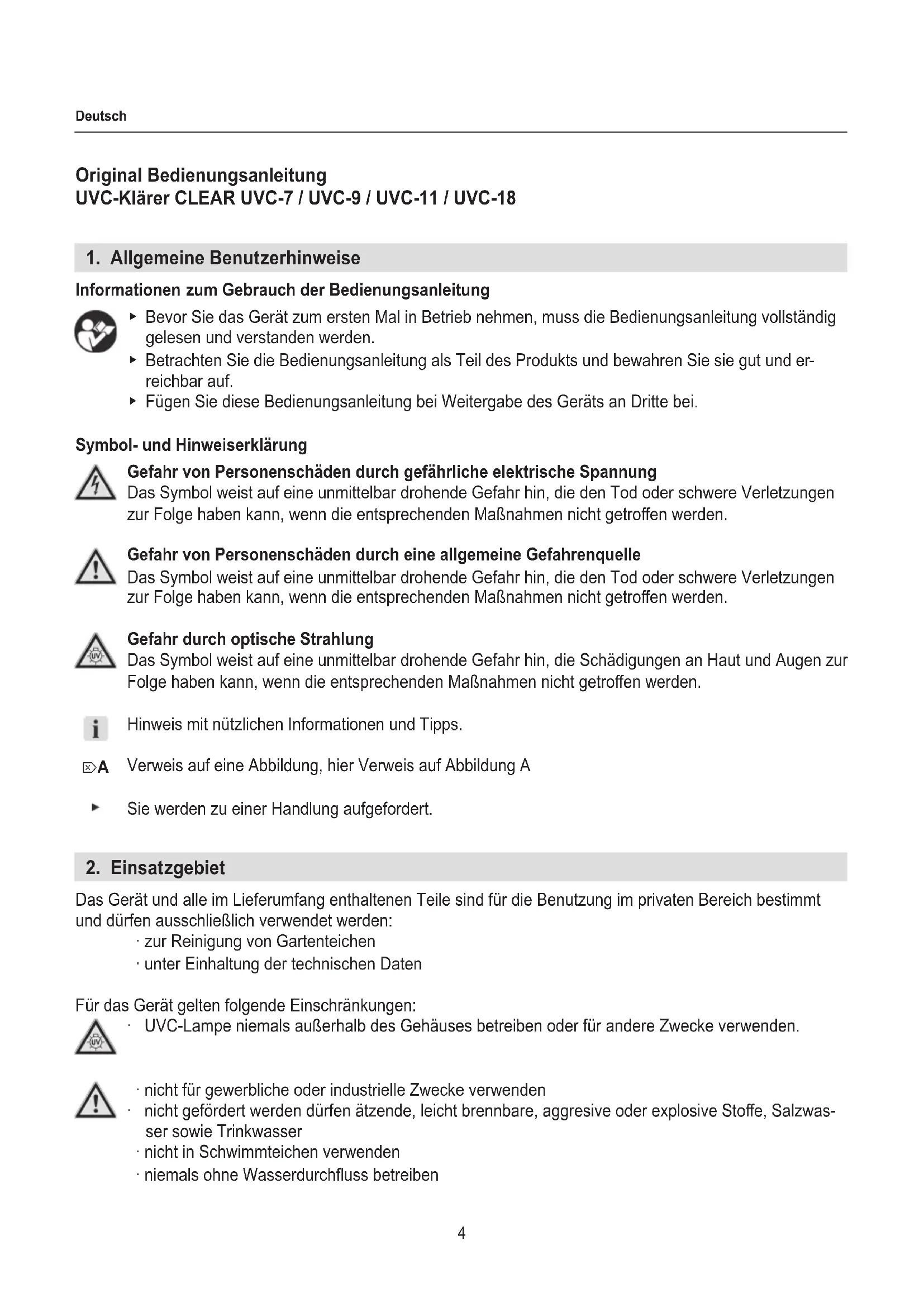

UVC-Klärer CLEAR UVC-7 / UVC-9 / UVC-11 / UVC-18

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
• Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbol- und Hinweiserklärung

Gefahr von Personenschäden durch gefährliche elektrische Spannung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

Gefahr durch optische Strahlung

Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die Schädigungen an Haut und Augen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.

i

Hinweis mit nützlichen Informationen und Tipps.

A

Verweis auf eine Abbildung, hier Verweis auf Abbildung A

▶

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• zur Reinigung von Gartenteichen
  · unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

- UVC-Lampe niemals außerhalb des Gehäuses betreiben oder für andere Zwecke verwenden.

• nicht für gewerbliche oder industrielle Zwecke verwenden
• nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Stoffe, Salzwasser sowie Trinkwasser
• nicht in Schwimmteichen verwenden
  · niemals ohne Wasserdurchfluss betreiben

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

- Die Geräteverpackung nicht in die Hände von Kindern gelangen lassen, da hiervon Gefahren ausgehen können (Erstickungsgefahr!).

- Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

Elektrische Sicherheit

Die elektrischen Installationen müssen den internationalen und nationalen Errichterbestimmungen entsprechen.

- Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.

- Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

· Trennen Sie das Gerät vor allen Arbeiten vom Netz.

- Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

- Verlängerungskabel und Stromverteiler müssen für die Verwendung im Freien geeignet sein (spritzwassergeschützt).

- Der Sicherheitsabstand des Gerätes zum Wasser muss nach VDE mindestens 2 m betragen.

- Netzanschlussleitungen dürfen keinen geringeren Querschnitt haben als Gummischlauchleitungen mit dem Kurzzeichen H05RN-F3G0,75. Verlängerungsleitungen müssen den Anforderungen der DIN VDE 0620 genügen.

• Die Netzanschlussleitung dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung der Leitung ist das Gerät zu verschrotten.
• Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Schutzkontakt-Netzsteckdose an.

Sicherer Betrieb

• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät nicht, wenn es nicht ordungsgemäß funktioniert oder wenn es beschädigt ist.
• Benutzen Sie das Gerät niemals mit einem beschädigten Netzkabel.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
• Tragen Sie das Gerät nicht am Netzkabel und ziehen Sie zum Trennen vom Stromnetz immer am Stecker und nicht am Kabel oder Gerät.
• Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten. Die Anschlussleitung darf nicht betreten werden, sofern sie in der Erde oder im Kies ohne Leerrohr verlegt wurde.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!

Setzen Sie das Gerät nicht längere Zeit Temperaturen unter +4°C oder über +35°C aus.

- Vermeiden Sie direkte Sonneneinstrahlung.

• Verwenden Sie niemals die UVC-Lampe außerhalb des Gehäuses.
• Schauen Sie niemals in das Licht der UVC-Lampe.

4. Inbetriebnahme

Einsatz

Der UVC-Klärer kann mit Filter (☒F) oder ohne Filter (☒E) betrieben werden.

UVC-Lampe einsetzen

1. Setzen Sie die mitgelieferte UVC-Lampe in den Teichklärer ein. (siehe Kapitel 6. Wartung – Lampe austauschen).

UVC-Klärer auf fester Unterlage montieren (☒A)

Für einen sicheren Stand können Sie den UVC-Klärer auf einer festen Unterlage (z.B. Holz-, Metallplatte) befestigen. Gehen Sie dazu wie folgt vor:

1. Bohren Sie entsprechende Befestigungsbohrungen.
2. Schrauben Sie den UVC-Klärer auf die Holz- bzw. Metallplatte.

Wenn Sie den UVC-Klärer ohne feste Unterlage betreiben wollen, müssen Sie darauf achten, dass der UVC-Klärer stabil auf den Füßen steht.

UVC-Klärer an EHEIM Durchlauffilter LOOP montieren (☒B)

Montieren Sie den UVC-Klärer wie in der Bedienungsanleitung des Durchlauffilters LOOP erläutert.

Anschluss Pumpe montieren

1. Kürzen Sie mit einer Säge den Anschlussstutzen auf den Durchmesser Ihres Schlauches (☒C).
2. Verbinden Sie den Spiralschlauch der Pumpe mit dem Anschlussstutzen ②.
3. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ① (☒D).
4. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf einen der beiden Schraubanschlüsse am Gehäuse des UVC-Klärers.

Anschluss Filter/Auslaufschlauch montieren

1. Kürzen Sie mit einer Säge den Anschlussstutzen auf den Durchmesser Ihres Schlauches (☒C).
2. Verbinden Sie den Spiralschlauch des Filters bzw. den Auslaufschlauch mit dem Anschlussstutzen ②.
3. Legen Sie die Dichtscheibe ③ in die Überwurfmutter ① (☒D).
4. Schrauben Sie mit der Überwurfmutter den Anschlussstutzen auf einen der beiden Schraubanschlüsse am Gehäuse des UVC-Klärers.

Wir empfehlen die Schläuche mit Schlauchklemmen zu befestigen.

5. Bedienung

UVC-Klärer/Pumpe einschalten

Achtung! Stromschlag!

▶ Stellen Sie den UVC-Klärer mindestens 2 m vom Teichufer entfernt auf.

Vorsicht! Sachbeschädigung.

▶ Betreiben Sie UVC-Klärer nicht ohne Wasserdurchfluss. Das Wasser dient der Kühlung der UVC-Lampe.

1. Stellen Sie den UVC-Klärer auf einen stabilen Untergrund, montieren Sie den UVC-Klärer auf eine feste Unterlage oder montieren Sie den UVC-Klärer an den Durchlauffilter LOOP.
2. Montieren Sie die entsprechenden Schlauchanschlüsse.
3. Stecken Sie den Netzstecker der Pumpe in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!
4. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Der UVC-Klärer ist sofort in Berieb!

Die durchsichtigen Anschlussstutzen leuchten, wenn die UVC-Lampe ordnungsgemäß funktioniert.

UVC-Klärer/Pumpe ausschalten

1. Ziehen Sie den jeweiligen Netzstecker aus der Netzsteckdose.

6. Wartung

Achtung! Stromschlag!

- Ziehen vor allen Wartungsarbeiten den Netzstecker.

Vorsicht! Verletzungsgefahr.

Glaskolben und UVC-Lampe sind zerbrechlich und können bei Glasbruch zu Schnittverletzungen führen.

▶ Handhaben Sie Glaskolben und UVC-Lampe vorsichtig.

Vorsicht! Sachbeschädigung.

- Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.

In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des UVC-Klärers.

Glaskolben reinigen

1. Ziehen Sie den Netzstecker.
2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie die Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem Gehäuse (☒G).

3. Reinigen Sie den Glaskolben mit einem handelsüblichen Glasreiniger.

4. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Öffnungen im Gehäuse (☒L).

5. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.

Lampe austauschen

Tauschen Sie spätestens nach ca. 8000 Betriebsstunden die UVC-Lampe aus, da die UVC-Leistung danach stark abnimmt. Gehen Sie dazu wie folgt vor:

1. Ziehen Sie den Netzstecker.
2. Schrauben Sie die Lampenaufnahme ab. Drücken Sie die Entriegelungstaste, drehen Sie das Lampenaufnahme entgegen dem Uhrzeigersinn und ziehen Sie die Lampenaufnahme aus dem Gehäuse (☒G).
3. Entfernen Sie die Sicherungsschraube (☒H).
4. Entfernen Sie die Klemmschraube und ziehen Sie den Glaskolben vorsichtig aus der Lampenaufnahme.
5. Nehmen Sie die UVC-Lampe aus der Verpackung. Stecken Sie die UVC-Lampe in die Lampenfassung (☒I).
6. Montieren Sie den UVC-Klärer wieder in umgekehrter Reihenfolge. Stecken Sie dazu den Glaskolben vorsichtig in die Lampenaufnahme. Schieben Sie den Dichtring ③ des Glaskolbens mit den Fingerspitzen nach unten in den Spalt zwischen Glaskolben und Lampenaufnahme (☒J).

i

- Achten Sie beim Zusammenbau darauf, dass der Dichtring ① montiert ist und der Blockierring ② in die Nase der Lampenaufnahme eingreift (☒J).

1. Drehen Sie die Klemmschraube bis zum Anschlag an der Nase der Lampenaufnahme (☒K).
2. Sichern Sie die Klemmschraube mit der Sicherungsschraube.
3. Montieren Sie die Lampenaufnahme wieder in umgekehrter Reihenfolge. Schieben Sie dazu die Verrieglungsnasen der Lampenaufnahme durch die entsprechenden Öffnungen im Gehäuse (☒L).
4. Drehen Sie die Lampenaufnahme im Uhrzeigersinn bis zum Einrasten.

7. Beheben von Störungen

Achtung! Stromschlag!

- Ziehen Sie vor dem Beheben von Störungen den Netzstecker.

Störung Mögliche Ursache Abhilfe

UVC-Lampe leuchtet nicht	Netzspannung fehlt	Überprüfen Sie die NetzspannungKontrollieren Sie die Zuleitung
	Netzstecker ist nicht eingesteckt	Stecken Sie den Netzstecker in die Netzsteckdose
	UVC-Lampe ist defekt	Tauschen Sie die UVC-Lampe
Wasser nicht klar	Glaskolben ist verschmutzt	Reinigen Sie den Glaskolben
	UVC-Lampe hat keine Leistung mehr	Tauschen Sie die UVC-Lampe

Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme

Lagern und Überwintern

1. Reinigen Sie das Gerät
2. Lagern Sie das Gerät an einem frostsicheren Ort.

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften.

Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft:

Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertstoffhöfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

9. Technische Daten

Typ UVC-7 UVC-9 UVC-11	UVC-18
Nennleistung 9 W 11 W 14	W 18 W
Teich ohne Fischbesatz 7000	1 10000 | 15000 | 20000
Teich mit Fischbesatz 3500	1 5000 | 7500 | 10000
Teich mit Koi-Besatz – 2500	1 3800 | 5000
Abmaße (L × B × H) 132 × 263 × 129 mm
Kabellänge 5 m
Wasseranschlüsse 1/2“ – 3/4“ – 1“
Medientemperatur	4°C – 35°C
Netzspannung/Frequenz	220 – 240 V / 50 Hz

10. Ersatzteile

Siehe Seite 89.

Pos.	GLOW UVC 7 W	GLOW UVC 9 W	GLOW UVC 11 W	GLOW UVC 18 W
1	4100010	4101010	4102010	4103010

9. Technische gegevens
