Caractéristiques techniques	Débit maximal : 3400 L/h, Hauteur de refoulement : jusqu'à 3,5 m, Consommation électrique : 60 W
Utilisation	Conçue pour les aquariums, les bassins et les systèmes de filtration.
Maintenance et réparation	Facile à démonter pour un nettoyage régulier, pièces de rechange disponibles.
Sécurité	Système de protection contre la marche à sec, conforme aux normes de sécurité électrique.
Informations générales	Dimensions : 25 x 15 x 15 cm, Poids : 2,5 kg, Garantie : 2 ans.

FOIRE AUX QUESTIONS - universal 3400 EHEIM

La pompe EHEIM universal 3400 ne démarre pas, que faire ?

Vérifiez que la pompe est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si la pompe ne démarre toujours pas, vérifiez si le rotor est bloqué par des débris.

Comment nettoyer la pompe EHEIM universal 3400 ?

Débranchez la pompe et démontez-la en suivant le manuel d'instructions. Nettoyez les pièces avec de l'eau tiède et une brosse douce. Évitez d'utiliser des produits chimiques. Assurez-vous que le rotor et le logement sont bien dégagés avant de remonter la pompe.

Quel est le débit maximal de la pompe EHEIM universal 3400 ?

Le débit maximal de la pompe EHEIM universal 3400 est de 3400 litres par heure.

La pompe fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement de la pompe. Cependant, si le bruit est excessif ou inhabituel, vérifiez si le rotor est bloqué ou si la pompe est correctement installée et stable.

Comment régler le débit de la pompe EHEIM universal 3400 ?

Vous pouvez régler le débit de la pompe en utilisant le régulateur de débit intégré. Tournez le bouton pour augmenter ou diminuer le débit selon vos besoins.

La pompe EHEIM universal 3400 fonctionne-t-elle à l'extérieur ?

La pompe EHEIM universal 3400 est conçue pour une utilisation en intérieur. Pour une utilisation extérieure, assurez-vous qu'elle est protégée des intempéries et des projections d'eau.

Quel type de fluide la pompe peut-elle pomper ?

La pompe EHEIM universal 3400 est conçue pour pomper de l'eau claire. Évitez de l'utiliser pour des liquides corrosifs ou visqueux.

Comment installer la pompe EHEIM universal 3400 ?

Pour installer la pompe, placez-la sur une surface plane et stable, connectez les tuyaux d'entrée et de sortie, puis branchez l'alimentation électrique. Suivez les instructions fournies dans le manuel pour des détails spécifiques.

Y a-t-il une garantie pour la pompe EHEIM universal 3400 ?

Oui, la pompe EHEIM universal 3400 est généralement couverte par une garantie de 2 ans. Veuillez consulter votre manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI universal 3400 EHEIM

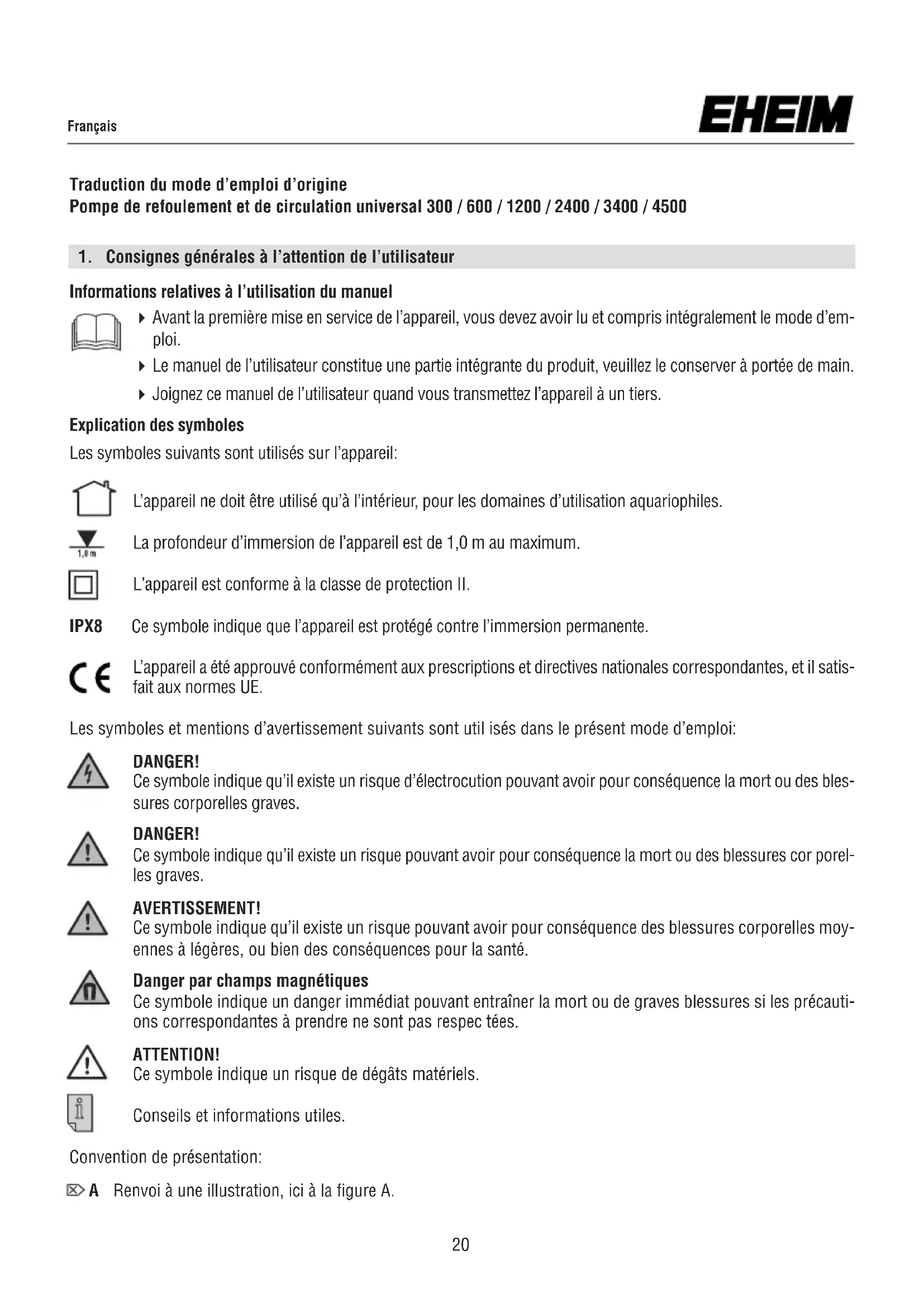

Traduction du mode d'emploi d'origine

Pompe de refoulement et de circulation universal 300 / 600 / 1200 / 2400 / 3400 / 4500

Informations relatives à l'utilisation du manuel

Avant la première mise en service de l'appareil, vous devez avoir lu et compris intégralement le mode d'emploi. Le manuel de l'utilisateur constitue une partie intégrante du produit, veuillez le conserver à portée de main. Joignez ce manuel de l'utilisateur quand vous transmettez l'appareil à un tiers.

Explication des symboles

Les symboles suivants sont utilisés sur l'appareil :

L'appareil ne doit être utilisé qu'à l'intérieur, pour les domaines d'utilisation aquariophiles.

La profondeur d'immersion de l'appareil est de 1,0 m au maximum.

L'appareil est conforme à la classe de protection II.

IPX8

Ce symbole indique que l'appareil est protégé contre l'immersion permanente.

L'appareil a été approuvé conformément aux prescriptions et directives nationales correspondantes, et il satisfait aux normes UE.

Les symboles et mentions d'avertissement suivants sont utilisés dans le présent mode d'emploi:

DANGER!

Ce symbole indique qu'il existe un risque d'électrocution pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

DANGER!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence la mort ou des blessures corporelles graves.

Avertissement!

Ce symbole indique qu'il existe un risque pouvant avoir pour conséquence des blessures corporelles moyennes à légères, ou bien des conséquences pour la santé.

Danger par champs magnétiques

Ce symbole indique un danger immédiat pouvant entraîner la mort ou de graves blessures si les précautions correspondantes à prendre ne sont pas respectées.

Attention!

Ce symbole indique un risque de dégâts matériels.

Conseils et informations utiles.

A Renvoi à une illustration, ici à la figure A.

Vous êtes invité(e) à exécuter une action.

2. Domaine d'application

L'appareil et toutes les pièces fournies sont destinés à être utilisés dans le domaine privé et ils ont été conçus exclusivement:

• pour l'aquariophilie et dans les bassins de jardin
• pour le transport et la circulation de l'eau
• pour l'exploitation de systèmes de filtrage, de plans d'eau, de cascades, de cours d'eau, etc.
• pour l'aération et la circulation de l'eau
• En respectant les caractéristiques techniques

Utilisable à l'extérieur, conçues pour le plein air (voir le N° de référence sur la plaque signalétique):

EHEIM universal 300N° de ref. 1046019 à 1046209

EHEIM universal 600 N° de ref. 1048019 à 1048209

EHEIM universal 1200N° de ref. 1250019 à 1250209

EHEIM universal 2400 N° de ref. 1260010 à 1260200

EHEIM universal 3400N° de ref. 1262010 à 1262200

Seulement à l'intérieur, non conçues pour le plein air (voir le N° de référence sur la plaque signalétique):

EHEIM universal 300 N° de ref. 1046219 à 1046999

EHEIM universal 600 N° de ref. 1048219 à 1048999

EHEIM universal 1200 N° de ref. 1250219 à 1250999

EHEIM universal 2400 N° de ref. 1260210 à 1260990

EHEIM universal 3400N° de ref. 1262210 à 1262990

EHEIM universal 4500N° de ref. 1264210 à 1264990

Les restrictions suivantes s'appliquent à l'appareil:

• Ne pas utiliser à des fins commerciales ou industrielles.
• La température de l'eau ne doit pas dépasser 35°C.
• Les substances corrosives, facilement inflammables, agressives ou explosives, les denrées alimentaires et l'eau potable ne doivent pas être transportées.
• ne pas utiliser dans les piscines, les étangs de baignade, les bains à remous, les jacuzzis.

3. Consignes de sécurité

Cet appareil peut désigner des dangers pour les personnes et les biens s'il n'est pas utilisé correctement ou conformément aux fins pour lesquelles il a été conçu ou encore si les consignes de sécurité ne sont pas respectées.

Pour votre sécurité

• Gardez l'emballage de l'appareil et les petites pièces hors de portée des enfants ou des personnes qui ne sont pas conscientes de leurs actions, car cela peut être dangereux (risque de suffocation!). Tenir à distance des animaux.

Seulement pour les pays de l'ue:

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou encore des personnes manquant d'expérience et/ou de connaissances, si ces personnes sont surveillées ou que des informations leur ont été données quant à la façon d'utiliser l'appareil en toute sécurité et si elles ont compris les dangers résultant de l'utilisation de l'appareil. Ne faites pas les enfants jouer avec l'appareil. Les enfants ne sont pas autorisés à effectuer le nettoyage et la maintenance utilisateur, à moins qu'ils ne soient surveillés.

Cet appareil n'est pas destiné à être utilisé par des personnes (enfants y compris) aux capacités physiques, sensorielles ou intellectuelles limitées ou dépourvues d'expérience ou de connaissance, à moins qu'elles ne se trouvent sous la surveillance d'une personne responsable de la sécurité ou obéissent à ses recommandations sur la manière d'utiliser l'appareil. Veillez à surveiller les enfants afin de pouvoir être certain qu'ils ne jouent pas avec l'appareil.

• Effectuez une inspection visuelle avant d'utiliser l'appareil afin de vérifier si l'appareil et, en particulier, le cable secteur et la fiche sont intacts.
• Les réparations doivent être réalisées par un service/agréé par EHEIM.
• Le câble réseau de l'appareil ne peut pas être remplacé. L'usage de l'appareil est interdit lorsque le câble est endommagé.
• Exécutez uniquement les travaux décrits dans ce manuel.

Utilisez uniquement des pièces de rechange et accessoires d'origine pour cet appareil

• L'appareil compte des aimants créés de forts champs magnétiques pouvant exercer une influence sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Observe une distance d'au MOINS 30 CM entre l'implant et l'aimant.

• Pour protégérer l'installation contre une haute tension de contact, celle-ci doit être pourv ctricien.
• En cas de fuite d'eau ou de déclenchement du dispositif de protection contre les courants de fuite, débranchez immédiatement du secteur tous les apparêls de l'aquarium.

• En règle générale, quand ils ne sont pas utilisés, débranchez du secteur tous les appareils de l'aquarium avant de monter ou démonter des pièces et avant tous travaux de nettoyage ou de maintenance.
• Protégez la prise et la fiche secteur de l'humidité. Nous conseillons de former une boucle avec le câble secteur, afin d'empêcher que de l'eau ne coule le long du câble et s'infiltre dans la prise.
• Les caractéristiques électriques de la pompe doivent correspondre aux caractéristiques du secteur. Elles sont indiquées sur la signalétique, l'emballage ou dans le présent mode d'emploi.

En cas d'utilisation à l'extérieur (en plein air):

• N'utiliser que des appareils conçus pour le plein air.
• Les rallonges et les répartiteurs électriques doivent être adaptés à une utilisation en extérieur (protégés contre les éclaboussures).
• Les câbles de raccordement au réseau ne doivent pas avoir une section inférieure à celle des tuyaux en caoutchouc portant l'abréviation H05RN-F3G 0,75. Les câbles de rallonge doivent répondre aux exigences de la norme DIN VDE 0620.
• L'appareil doit être protégé par un dispositif de protection contre les courants de fuite avec un courant résiduel nominal de 30 mA maximum. Contactez un électricien qualifié si vous avez des questions ou rencontrez des problèmes.
• Raccordez l'appareil uniquement à une prise électrique installée conformément à la règlementation et avec mise à la terre.
• Protégez le câble secteur de la chaleur, de l'huile et des arêtes vives. Il ne faut pas marcher sur le câble de raccordement si celui-ci a été posé directement dans le sol ou dans du gravier sans tube protecteur.
• Ne faites fonctionner l'appareil que lorsque personne ne se trouve dans l'eau!

4. Fonction

La pompe peut être utilisée aussi bien à l'intérieur qu'à l'extérieur de l'eau. Elle n'est pas auto-amorcante et doit donc être placée au-dessous du niveau de l'eau dans le cas d'un fonctionnement à l'extérieur de l'eau.

• La pompe ne doit pas fonctionner à sec.
• Plage de températures de +4°C à +35°C max.

① Corps du moteur ② Plaque de fixation ③ Raccord filtre, côté pression ④ Roue de pompe ⑤ Axe en céramique ⑥ Couvercle de pompe avec bague d'étanchéité ⑦ Filtre grossier ⑧ Grille d'aspiration ⑨ Raccord filtre, côté aspiration ⑩ Couvercle de fermeture

① Corps du moteur ② Plaque de fixation ③ Raccord filté, côté pression ④ Roue de pompe ⑤ Axe en céramique ⑥ Couvercle de pompe é, côté aspiration ⑩ Couvercle de fermeture ⑪ Anneau de retenue ⑫ Cache

① Corps du moteur ② Plaque de fixation ③ Raccord filté, cote pression ④ Roue de pompe ⑤ Axe en céramique ⑥ Couvercle de pompe avec joint torique ⑦ Filtre grossier ⑧ Grille d'aspiration ⑨ Raccord fileté, cote aspiration ⑩ Couvercle de fermeture ⑪ Anneau de retenue ⑫ Poignée de transport, seulement sur la version pour air libre

5. Montage

En cas d'utilisation hors de l'eau, il est préférible de travailler avec un tuyau via le raccord filtré du côté aspiration ⑨ (B).

Si la pompe est utilisée dans l'eau comme une pompe immergée ( C), elle ne doit fonctionner que par le biais de la grille d'aspiration ⑧ et le filtre grossier ⑦. Pour ce faire, dévisser le raccord filtre du côté de l'aspiration ⑧ et recouvrir l'ouverture d'aspiration avec le couvercle de fermeture ⑩ fourni.

Seulement pour les versions conçues pour le plein air

Installation dans un bassin sur un support stable, par exemple une dalle de jardin ou similaire. Ne pas poser directement sur le sol (vase!).

Seulement pour EHEIM universal 2400 et 3400 (conçues pour le plein air)

Insérer la poignée de transport ⑫ par l'avant dans la rainure supérieure du corps du moteur ①. En cas d'utilisation dans un bassin, la poignée de transport sert d'attache pour une corde ( D + E).

La plaque de fixation ② peut être fixée au choix à ③ endroits différents pour un montage universel de la pompe. ( F)

Les deux linteaux de fixation ② peuvent être déplacés pour un montage universel de la pompe. Après avoir libéré le loquet, le linteau peut être retiré et inséré au besoin dans un autre guide. Pour ce faire, il faut d'abord retirer les caches ② des biseaux supérieurs du corps du moteur ① ( >G)

Attention!

Le raccord fileté côté pression ③ ne doit pas être dirigé vers le bas. (H).

En cas d'utilisation en-dehors de l'eau:

Montez le tuyau approprié sur le raccord filté du côté pression et aspirez par l'extrémité du tuyau jusqu'à ce que l'eau s'écoule vers la pompe. Ce n'est que lorsque la chambre de la pompe est entièrement remplie d'eau que vous pouvez brancher la fiche secteur dans la prise électrique et mettre l'appareil en service. Un bref bruit de démarrage de la pompe est normal (B).

En cas d'utilisation dans l'eau (pompe immergée):

Immergez complètement la pompe dans l'eau, puis insérez la fiche dans la prise électrique et mettez l'appareil en service (⊗ C).

Attention!

Respectez la profondeur d’immersion minimale de 2 cm entre la surface de l’eau et le bord supérieur de la pompe.

DANGER! Électrocution!

• Débranche toujours tous les appareils du secteur avant d'effectuer des travaux d'entretien.

Prudence! dommages matériels.

• N'utilisez pas d'objets durs ou de détergents agressifs pour le nettoyage.
• Les composants de l'appareil ne sont pas conçus pour le lave-vaisselle! Ne nettoyez pas l'appareil ou les pièces de l'appareil dans le lave-vaisselle..

Les sections suivantes décrivent les travaux de maintenance nécessaires pour un fonctionnement optimal et sans problème. Un entretien régulier prolonge la durée de vie et garantit le fonctionnement de l'appareil sur une longue période.

Sortez la pompe de l'aquarium ou du bassin de jardin. Pressez légèrement les deux points de pression latéraux l'un vers l'autre et retirez la grille d'aspiration ⑧. Retirez le filtre grossier ⑦ de la grille d'aspiration et rincez les deux éléments à l'eau courante. Le cas échéant, remplacer le filtre grossier (I + J).

Nettoyez le filtré grossier plus fréquemment si l'eau est très sale. Si la pompe est fortement encrassée du côté de l'aspiration ou du refoulement, elle devient bruyante : c'est le moment de procéder à un nettoyage approfondi.

Prudence! risque de rupture

Axe en céramique de qualité supérieure, cassant.

Nettoyage de la pompe (avec EHEIM universal 300 / 600)

Déverrouillez le couvercle de la pompe ⑥ et retirez-le avec précaution en maintenant une direction rectiligne. Retirer avec précaution la roue de la pompe ④ et l'axe en céramique ⑤ (A1). Rincez soignement toutes les pièces de la pompe à l'eau courante. Nettoyez le corps du moteur ① avec le jeu de brosses de nettoyage EHEIM, N° de référence 4009560 ( K). Ensuite, assemblez de nouveau les pièces en procédant dans l'ordre inverse.

Nettoyage de la pompe (avec EHEIM universal 1200 / 2400 / 3400 / 4500)

Ouvrez l'anneau de retenue ⑪ en le tournant vers la gauche et retirez-le.

Retirez avec précaution le couvercle de la pompe ⑥ en maintenant une direction rectiligne. Retirez avec précaution la roue de la pompe ④ et l'axe en céramique ⑤ (A2 ou A3). Rincez soignement toutes les pièces de la pompe à l'eau courante. Nettoyez le corps du moteur ① avec les brosses de nettoyage EHEIM, N^ de référence 4009570, (L). Ensuite, assemblez de nouveau les pièces en procédant dans l'ordre inverse.

DANGER! Électrocution!

• Débranche toujours tous les appareils du secteur avant d'effectuer des travaux d'entretien.

Défaut	Cause possible	Solution
La pompe ne démarre pas	Tension secteur absence	Vérifiez la tension du réseauContrôlez le cable d'alimentation
La pompe ne refoule pas	La fiche secteur n'est pas branchée	Insérez la fiche secteur dans la prise électrique
	La roue de la pompe est bloquée	Nettoyez la pompe
	Le disjoncteur thermique est activé (seulément sur universal 1200/2400/3400/4500)	1. Débranchez la fiche secteur et laissez la pompe refroidir.2. Rebranchez la fiche secteur après une heures environ. Répétez cette opération. Si le défaut persististe, adressez-vous au S.A.V. EHEIM
Refoulem ent insuffisant de la pompe	Grille d'aspiration et/ou filtregrossier encrassé	Nettoyer la grille d'aspiration et lefiltré grossier
	Chambre de la pompe et/ouroue de la pompe encrassée	Rincez vigoureusement la roue de lapompe et nettoyez le corps du moteur avec une Brosse de nettoyage.
	Conduite flexible coudée	Supprimer le coude
	Conduites flexibles encrasséescôté aspiration et/ou refoulement	Nettoyer les conduites flexibles

Pour les autres anomalies, veuillez-vous adresser au Service EHEIM www.eheim.com.

Stockage

1. Éteignez l'appareil en débranchant la fiche secteur. 2. Nettoyez l'appareil
2. Conservez l'appareil à un endroit à l'abri du gel.

Pour éliminer/détruire l'appareil, respectez les prescriptions légales en vigueur. Informations relatives à l'élimination des appareils électriques et électroniques au sein de l'Union Européenne: Au sein de la Communauté Européenne, l'élimination/la destruction des appareils électriques est réglementée par des règlements nationaux basés sur la directive UE 2012/19/UE relative aux appareils électroniques usagés (WEEE (Déchets d'équipements électriques et électroniques)). Conformément à cette directive, l'appareil ne doit plus être éliminé avec les déchets communaux ou ménagers. L'appareil peut être déposé notamment auprès des points de collecte ou déchetteries municipaux. L'emballage du produit est composé de matériaux recyclables. Éliminez ces matériaux de manière non polluante et faites-les parvenir à un point de recyclage.

11. Pièces de rechange

EHEIM universal 300

EHEIM universal 600
