compactON 9000 - Bomba EHEIM - Manual de utilização gratuito

Marca	Eheim
Modelo	compactON 9000
Categoria	Pompa
Tipo	1033
Potência nominal	80 W
Débito máx.	9000 l/h
Altura de elevação máx.	3,70 m
Profundidade de imersão máx.	1 m
Dimensões (C x L x A)	175 × 110 × 185 mm
Comprimento do cabo	2 m
Conexões de água	∅25 mm / ∅32 mm / ∅38 mm
Temperatura da água	4 °C – 35 °C
Tensão / Frequência	220 – 240 V / 50 Hz
Classe de proteção	II (IP68)
Domínio de utilização	Aquariofilia, interior
Colocação em funcionamento	Conexão de tubo, montagem de ventosas, ligação à corrente
Manutenção	Limpeza do cesto do filtro e da bomba em água corrente
Segurança	Dispositivo de proteção contra correntes de fuga (30 mA), paragem automática em caso de bloqueio ou falta de água
Peças sobressalentes	Disponíveis junto do SAV EHEIM
Garantia	De acordo com as prescrições nacionais

Perguntas frequentes - compactON 9000 EHEIM

Como instalar a bomba compactON 9000 no meu aquário?

Pode fixar a bomba no interior ou no exterior do aquário. No interior, coloque-a abaixo do nível de água no fundo ou na parede utilizando as ventosas (profundidade máx. 1 m). No exterior, fixe-a numa superfície estável. Conecte o tubo ao conector adequado (∅25/32/38 mm) após cortar o conector na dimensão certa.

O que fazer se a bomba não arrancar?

Verifique primeiro se a ficha de alimentação está bem ligada e se há tensão. Se a bomba ainda não arrancar, pode estar bloqueada ou ter acionado a proteção térmica. Desligue a bomba, limpe-a e aguarde cerca de uma hora antes de voltar a ligar.

Como limpar o cesto do filtro?

Retire a bomba da água, remova o cesto do filtro da carcaça ou do conector, depois lave-o em água corrente. Monte novamente na ordem inversa. Não utilize produtos agressivos nem a máquina de lavar loiça.

A bomba pode funcionar a seco?

Não, a bomba nunca deve funcionar a seco. Está equipada com um dispositivo eletrónico que deteta a falta de água e para automaticamente a bomba após várias tentativas. Em caso de paragem, desligue a bomba, elimine a causa (água insuficiente) e volte a ligar.

Qual é a profundidade de imersão máxima?

A profundidade de imersão máxima é de 1 metro. Nunca mergulhe a bomba além deste limite.

Como substituir o cabo de alimentação?

O cabo elétrico deste aparelho não pode ser substituído. Em caso de danificação do cabo, o aparelho deve ser descartado e substituído por um novo.

Que tipos de tubos posso usar?

A bomba é fornecida com conectores adaptáveis. Pode usar tubos de diâmetro 25 mm, 32 mm ou 38 mm. Corte o conector na dimensão desejada com uma serra.

A bomba é adequada para água do mar?

O manual não menciona especificamente água do mar, mas destina-se a uso em aquariofilia. Para água do mar, certifique-se de que os materiais são compatíveis. Em caso de dúvida, contacte o SAV EHEIM.

Como desmontar a bomba para uma limpeza completa?

Desligue sempre a bomba. Retire-a do aquário. Desaperte os parafusos de fixação, puxe a tampa da bomba para a frente, depois remova o rotor e o anel de vedação. Limpe todos os componentes em água corrente e monte alinhando as marcações.

O que fazer em caso de ruído anormal ou vibrações?

Verifique se a bomba está bem fixa e se as ventosas amortecem as vibrações. Limpe o cesto do filtro e o rotor. Se o ruído persistir, a bomba pode estar suja ou danificada. Contacte o SAV EHEIM.

MANUAL DE UTILIZADOR compactON 9000 EHEIM

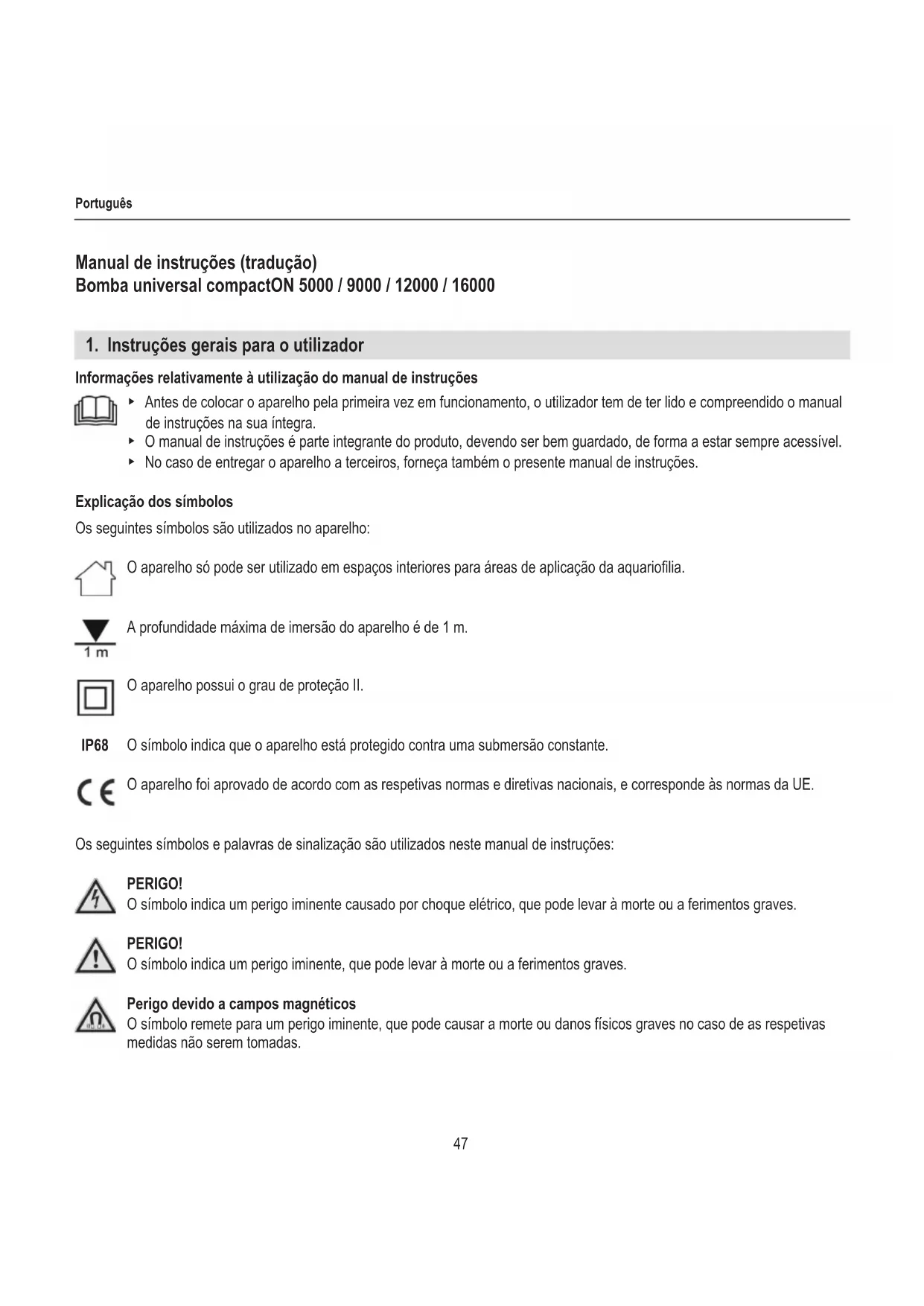

Manual de instruções (tradução)

Bomba universal compactON 5000 / 9000 / 12000 / 16000

1. Instruções gerais para o utilizador

Informações relativamente à utilização do manual de instruções

• Antes de colocar o aparelho pela primeira vez em funcionamento, o utilizador tem de ter lido e compreendido o manual de instruções na sua íntegra.
• O manual de instruções é parte integrante do produto, devendo ser bem guardado, de forma a estar sempre acessível.
• No caso de entregar o aparelho a terceiros, forneça também o presente manual de instruções.

Explicação dos símbolos

Os seguintes símbolos são utilizados no aparelho:

O aparelho só pode ser utilizado em espaços interiores para áreas de aplicação da aquariofilia.

A profundidade máxima de imersão do aparelho é de 1 m.

O aparelho possui o grau de proteção II.

IP68

O símbolo indica que o aparelho está protegido contra uma submersão constante.

O aparelho foi aprovado de acordo com as respetivas normas e diretivas nacionais, e corresponde às normas da UE.

Os seguintes símbolos e palavras de sinalização são utilizados neste manual de instruções:

PERIGO!

O símbolo indica um perigo iminente causado por choque elétrico, que pode levar à morte ou a ferimentos graves.

PERIGO!

O símbolo indica um perigo iminente, que pode levar à morte ou a ferimentos graves.

Perigo devido a campos magnéticos

O símbolo remete para um perigo iminente, que pode causar a morte ou danos físicos graves no caso de as respetivas medidas não serem tomadas.

AVISO!

O símbolo indica um perigo iminente, que pode causar ferimentos médios ou leves, ou representar um risco para a saúde.

CUIDADO!

O símbolo indica um perigo de danos materiais.

Indicação com informações e dicas úteis.

Informação sobre a apresentação

☒A Referência a uma figura, neste caso, à Figura A

É solicitado a tomar uma medida.

2. Âmbito de aplicação

O aparelho e todas as peças incluídas no volume de fornecimento destinam-se ao uso privado, podendo exclusivamente ser utilizados da seguinte forma:

• Para a área da aquariofilia
• Em espaços interiores
• Em conformidade com os dados técnicos

O aparelho tem as seguintes restrições:

• Não utilizar para fins comerciais ou industriais
• Não é permitido bombear substâncias cáusticas, facilmente inflamáveis, agressivas ou explosivas, alimentos, bem como água potável. A temperatura da água não pode ser superior a 35°C. Nunca operar sem caudal de água.

3. Instruções de segurança

Uma utilização incorreta do aparelho ou uma utilização não de acordo com a sua finalidade, ou o incumprimento das instruções de segurança, pode resultar em perigos para as pessoas e bens materiais.

Para a sua segurança

• Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou psíquicas reduzidas ou que não tenham experiência e conhecimentos suficientes, exceto se forem supervisionadas por uma pessoa ou se esta pessoa as ensinar a utilizar o aparelho, sendo responsável pela sua segurança. As crianças devem ser supervisionadas de modo a garantir que não brincam com o aparelho.
• Apenas para mercados europeus:

Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade, e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com insuficiente experiência e/ou conhecimentos, desde que estejam a ser supervisionadas ou tenham sido instruídas acerca da utilização segura do mesmo e entendam os perigos associados. As crianças não podem brincar com o aparelho. As crianças não podem limpar nem fazer a manutenção de utilizador ao aparelho, a não ser que estejam a ser supervisionadas.

• Antes de qualquer utilização, efetue uma inspeção visual e certifique-se de que o aparelho, em particular o cabo de rede e a ficha, não apresenta danos.
• Quaisquer reparações só podem ser realizadas pelo serviço de assistência técnica da EHEIM.
• O cabo de rede deste aparelho não pode ser substituído. Em caso de danificação do cabo, o aparelho deve ser considerado sucata.
• Execute apenas os trabalhos descritos no presente manual.
• Utilize exclusivamente peças de substituição e acessórios originais para o aparelho.

- O aparelho deve estar protegido através de um dispositivo diferencial residual com uma corrente diferencial residual nominal de, no máximo, 30 mA. No caso de questões e problemas, entre em contacto com um eletricista.

- Desligue imediatamente todos os aparelhos no aquário da rede elétrica em caso de fuga de água ou quando o dispositivo diferencial residual dispara.

- Desligue sempre todos os aparelhos no aquário da rede elétrica quando não estão a ser utilizados, antes de montar ou desmontar componentes e antes de quaisquer trabalhos de manutenção e limpeza.

- Proteja a tomada e a ficha de rede contra humidade e água. Deixe obrigatoriamente o cabo de rede um pouco solto, formando uma curva de gotejamento. Isto evita que os pingos de água, que se encontram eventualmente no cabo, possam escorrer e entrar na tomada, causando assim um curto-circuito.

- Os dados elétricos do aparelho têm de estar em conformidade com os dados da rede elétrica. Estes dados podem ser consultados na placa de características, na embalagem ou no presente manual.

O aparelho está equipado com um íman com um campo magnético forte, o qual pode influenciar estimuladores cardíacos (pacemaker) ou desfibriladores implantados (cardioversores-desfibriladores implantáveis – CDI). Mantenha uma distância mínima de 30 cm entre o implante e o íman.

4. Colocação em funcionamento

Ligar o tubo flexível

1. Com uma serra, reduza o comprimento da peça de conexão de acordo com o diâmetro do seu tubo flexível (☒A/B).
2. Aperte a peça de conexão na bomba.
3. Ligue o seu tubo flexível à peça de conexão.

Recomendamos a fixação do tubo flexível com uma respetiva braçadeira.

Montar a placa de fixação

1. Enrosque as ventosas nas aberturas da placa de fixação (☒C).
2. Deslize a placa de fixação nas guias, no lado inferior do corpo do motor, até engatar (☒D).

Para desmontar a placa de fixação, tem de pressionar a alavanca de desbloqueio ①.

Montar a tubuladura de entrada para uma utilização externa

A bomba pode ser utilizada dentro e fora do aquário. A peça de conexão ② permite, por exemplo, a ligação de um tubo flexível.

1. Com uma serra, reduza o comprimento da tubuladura de entrada de acordo com o diâmetro do seu tubo flexível (☒A/B).
2. Aperte a tubuladura de entrada na caixa da bomba (☒E/F).
3. Ligue o seu tubo flexível à tubuladura de entrada.

Recomendamos a fixação do tubo flexível com uma respetiva braçadeira.

Montar os cestos filtrantes compactON 5000

1. Encaixe o cesto filtrante pretendido③ ou ④ na caixa da bomba (☒E).

Montar os cestos filtrantes compactON 9000 / 12000 / 16000

A bomba não pode funcionar a seco.

Ligar/desligar a bomba

1. Dentro do aquário: fixe o aparelho abaixo da superfície da água, no fundo ou na parede interior do seu aquário (☒G). Tenha em atenção a profundidade máxima de imersão (consulte os dados técnicos).

Fora do aquário: fixe o aparelho sobre uma superfície estável fora do seu aquário (☒H). As ventosas servem para o amortecimento de vibrações.

1. Ligue a ficha de rede à tomada de rede. Atenção: a bomba arranca imediatamente!
2. Para uma desativação, desligue a ficha de rede da tomada de rede.

6. Manutenção

PERIGO! Choque elétrico!

- Desligue sempre todos os aparelhos da rede elétrica antes dos trabalhos de manutenção.

CUIDADO! Danos materiais.

Os componentes do aparelho não são apropriados para lavagem na máquina de lavar louça! Não lave o aparelho ou os componentes do aparelho na máquina de lavar louça.

As secções que se seguem descrevem os trabalhos de manutenção necessários para um funcionamento otimizado e sem avarias. Uma manutenção regular prolonga a vida útil e assegura o funcionamento do aparelho durante um longo período de tempo.

Limpar o cesto filtrante

1. Retire a bomba do aquário.
2. Retire o cesto filtrante da caixa da bomba ou da peça de conexão.
3. Limpe o filtro sob água corrente.
4. Volte a montar o cesto filtrante pela ordem inversa.

Limpar a bomba

1. Retire a bomba do aquário.
2. Desaperte e retire os parafusos de fixação ⑤ (☒I/J).
3. Retire a tampa da bomba ⑥ para a frente, para fora do corpo do motor.
4. Retire o rotor da bomba do corpo do motor (☒K/L).
5. Retire o O-ring ⑨ da carcaça do motor.
6. Limpe todos os componentes sob água corrente.
7. Volte a montar a bomba pela ordem inversa.

▶ compactON 5000: tenha em atenção o sentido de montagem do rotor da bomba. A saliência ⑦ na tampa do rotor da bomba tem de engatar no entalhe ⑧ do corpo do motor. ▶ compactON 9000 / 12000 / 16000: aquando da montagem, certifique-se de que as marcações ⑩ no rotor da bomba e na carcaça do motor ficam sobrepostas.

7. Eliminação de avarias

PERIGO! Choque elétrico!

- Desligue a ficha de rede antes de eliminar quaisquer avarias.

Avaria Possível causa Resolução

A bomba não arranca	Falta de tensão de rede	▸ Verifique a tensão de rede▸ Verifique o cabo de alimentação
A bomba desliga-se A bomba está equipada com um dispositivo eletrónico para controlo da rotação e monitorização das condições de funcionamento. No caso de falta de água ou um bloqueio da bomba, o sistema eletrónico deteta o problema e para a bomba. Após 10 tentativas de um novo arranque dentro de um intervalo de um minuto, a bomba desliga-se completamente.	1. Desligue a ficha de rede.2. Elimine a causa do problema.3. Volte a ligar a ficha de rede.
A bomba não bombeia	A ficha de rede não está inserida	▸ Ligue a ficha de rede à tomada de rede
	O rotor da bomba está bloqueado ▶ Limpe a bomba
	O disjuntor térmico está ativado 1. Desligue a ficha de rede e deixe a bomba arrefecer.2. Volte a ligar a ficha de rede depois de cerca de uma hora.
A bomba não bombeia suficientemente	O cesto filtrante está sujo ▶ Limpe o cesto filtrante

No caso de outras avarias, entre em contacto com a assistência técnica da EHEIM.

8. Colocação fora de funcionamento e eliminação

Armazenamento

1. Retire o aparelho do aquário.
2. Limpe o aparelho.
3. Armazene o aparelho num local protegido contra geadas.

Eliminação

Na eliminação do aparelho, respeite as respetivas disposições legais aplicáveis. Informações sobre a eliminação de equipamentos elétricos e eletrónicos na Comunidade Europeia:

No território da Comunidade Europeia, a eliminação de equipamentos elétricos é controlada através de regulamentos nacionais, que se baseiam na Diretiva da União Europeia 2012/19/UE relativamente a resíduos de equipamentos elétricos e eletrónicos (REEE). Consequentemente, o aparelho não pode ser recolhido como resíduos domésticos ou urbanos. O aparelho pode ser entregue gratuitamente em centros de recolha ou de reciclagem municipais. A embalagem do produto é reciclável. Elimine a mesma de forma ecológica num ponto de reciclagem.

9. Dados técnicos

compactON 5000 9000 12000 16000
Tipo 1032 1033 1034 1035
Potência nominal 70 W 80 W 110 W 160 W
Débito 5000 l/h 9000 l/h 12 000 l/h 15500 l/h
Altura manométrica máx.	3,60 m	3,70 m	4,20 m	4,50 m
Profundidade de imersão máx.	1 m
Dimensões (C × L × A)	142 × 92 × 154 mm	175 × 110 × 185 mm		180 × 110 × 185 mm
Comprimento do cabo	2 m
Ligações de água	∅25 mm/∅32 mm	∅25 mm/∅32 mm/∅38 mm
Temperatura do fluido	4 °C – 35 °C
Tensão de rede/frequência	220 – 240 V/50 Hz

10. Peças de substituição
