BEDIENUNGSANLEITUNG compactON 9000 EHEIM

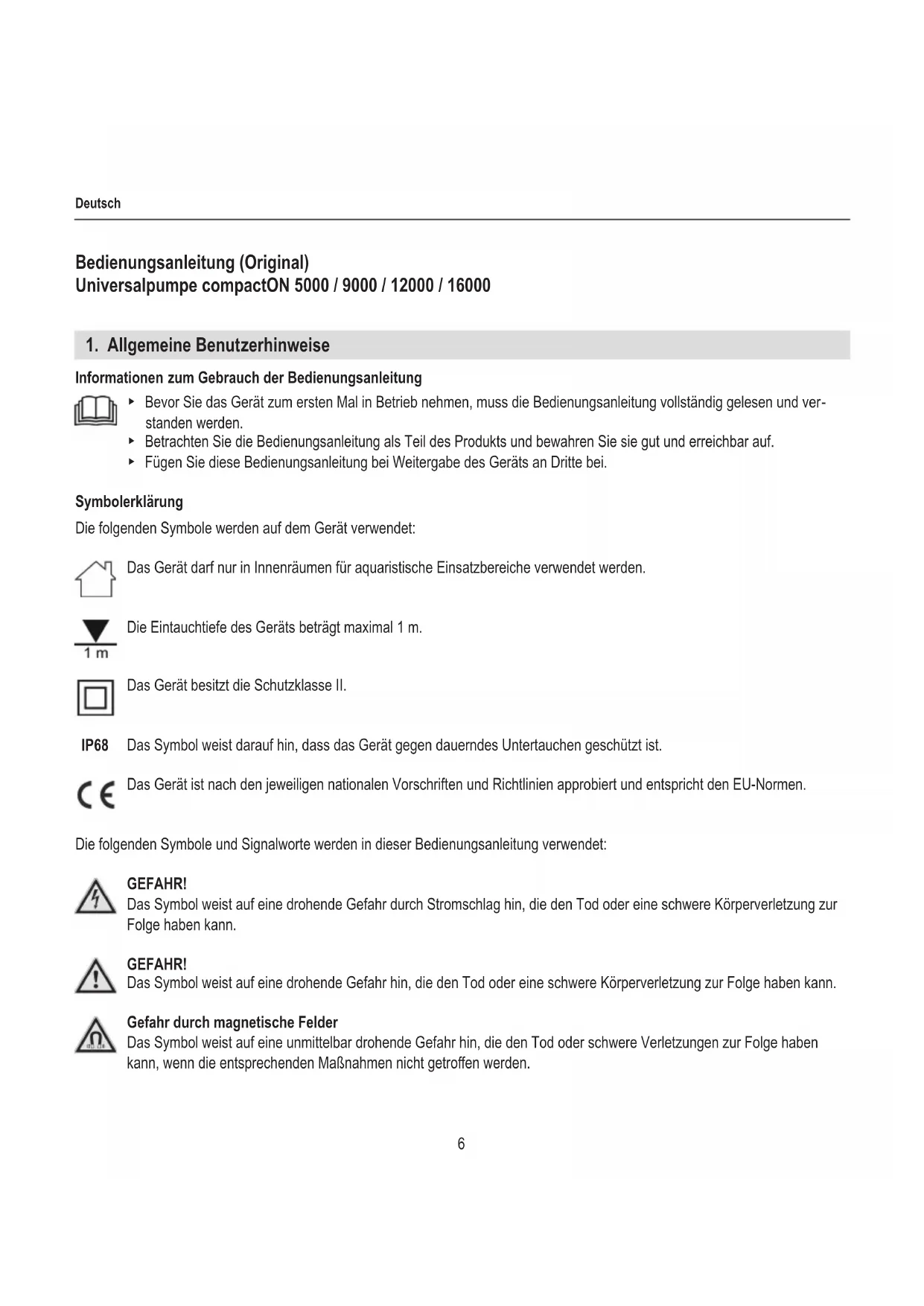

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung ▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und ver

standen werden. ▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf. ▶ Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei. Symbolerklärung Die folgenden Symbole werden auf dem Gerät verwendet: Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden. Die Eintauchtiefe des Geräts beträgt maximal 1 m. Das Gerät besitzt die Schutzklasse II. Das Symbol weist darauf hin, dass das Gerät gegen dauerndes Untertauchen geschützt ist. Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen. Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet: GEFAHR! Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann. GEFAHR! Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann. Gefahr durch magnetische Felder Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur Folge haben kann, wenn die entsprechenden Maßnahmen nicht getro󰘯en werden. IP687 Deutsch WARNUNG! Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann. VORSICHT! Das Symbol weist auf die Gefahr von Sachschäden hin. Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention Verweis auf eine Abbildung, hier Verweis auf Abbildung A Sie werden zu einer Handlung aufgefordert.

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließ- lich verwendet werden: ‧ für aquaristische Zwecke ‧ in Innenräumen ‧ unter Einhaltung der technischen Daten Für das Gerät gelten folgende Einschränkungen: ‧ nicht für gewerbliche oder industrielle Zwecke verwenden ‧ nicht gefördert werden dürfen ätzende, leicht brennbare, aggressive oder explosive Sto󰘯e, Lebensmittel sowie Trinkwasser ‧ die Wassertemperatur darf 35°C nicht überschreiten ‧ niemals ohne Wasserdurch󰘱uss betreiben

3. Sicherheitshinweise

Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden. ⌦A8 Deutsch Für Ihre Sicherheit ‧ Dieses Gerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen bestimmt, es sei denn, sie werden beaufsich

tigt oder erhielten eine Anweisung hinsichtlich des Gebrauches des Gerätes von einer Person, die für ihre Sicherheit verantwortlich ist. Kinder sollten beaufsich- tigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ‧ Nur für europäische Märkte: Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultie- renden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt wer- den, es sei denn, sie sind beaufsichtigt. ‧ Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzkabel und Stecker, unbeschädigt sind. ‧ Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden. ‧ Das Netzkabel dieses Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten. ‧ Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind. ‧ Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät. ‧ Das Gerät sollte über eine Fehlerstrom-Schutzeinrichtung mit einem Bemes- sungsfehlerstrom von maximal 30 mA abgesichert sein. Bei Fragen und Proble- men wenden Sie sich an eine Elektrofachkraft. ‧ Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasser- leckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst.9 Deutsch ‧ Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reini- gungs- und Wartungsarbeiten. ‧ Schützen Sie Steckdose und Netzstecker vor Feuchtigkeit und Nässe. Bilden Sie mit dem Netzkabel unbedingt eine Tropfschlaufe. Diese verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steckdose gelangt und dadurch ein Kurzschluss verursacht wird. ‧ Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie 󰘰nden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung. ‧ Das Gerät besitzt einen Magneten mit einem starkem Magnetfeld, das Herz- schrittmacher oder implantierte De󰘰brillatoren (ICD) beein󰘱ussen kann. Halten Sie mindestens 30 cm Abstand zwischen Implantat und Magnet.10 Deutsch

Schlauch anschließen

1. Kürzen Sie mit einer Säge das Anschlussstück auf den Durchmesser Ihres Schlauches (⌦A/B).

2. Schrauben Sie das Anschlussstück auf die Pumpe.

3. Verbinden Sie Ihren Schlauch mit dem Anschlussstück.

Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen. Befestigungsplatte montieren

1. Drehen Sie die Sauger in die Ö󰘯nungen der Befestigungsplatte (⌦C).

2. Schieben Sie die Befestigungsplatte bis zum Einrasten in die Führungen auf der Unterseite des Motorkörpers (⌦D).

Um die Befestigungsplatte zu demontieren müssen Sie den Entriegelungshebel

drücken. Einlaufstutzen für externen Einsatz montieren Die Pumpe kann innerhalb und außerhalb des Aquariums eingesetzt werden. Das Anschlussstück

erlaubt z.B. den Anschluss eines Schlauches.

1. Kürzen Sie mit einer Säge den Einlaufstutzen auf den Durchmesser Ihres Schlauches (⌦A/B).

2. Schrauben Sie den Einlaufstutzen in das Pumpengehäuse (⌦E/F).

3. Verbinden Sie Ihren Schlauch mit dem Einlaufstutzen.

Wir empfehlen den Schlauch mit einer Schlauchklemme zu befestigen. Filterkörbe montieren compactON 5000

1. Stecken Sie den gewünschten Filterkorb

auf das Pumpengehäuse (⌦E). Filterkörbe montieren compactON 9000 / 12000 / 16000

1. Stecken Sie den Filterkorb

auf das Anschlussstück (⌦F).11 Deutsch

VORSICHT! Sachbeschädigung. Die Pumpe darf nicht trocken laufen. Pumpe ein-/ausschalten

1. Innerhalb des Aquariums: Befestigen Sie das Gerät unterhalb des Wasserspiegels am Boden oder an der Innenwand

Ihres Aquariums (⌦G). Achten Sie auf die maximale Tauchtiefe (siehe Technische Daten). Außerhalb des Aquariums: Befestigen Sie das Gerät auf einer stabilen Ober󰘱äche außerhalb Ihres Aquariums (⌦H). Die Sauger dienen als Schwingungsdämpfer.

2. Stecken Sie den Netzstecker in die Netzsteckdose. Achtung: Die Pumpe läuft sofort an!

3. Ziehen Sie zum Ausschalten den Netzstecker aus der Netzsteckdose.

GEFAHR! Stromschlag! ▶ Trennen Sie grundsätzlich vor Wartungsarbeiten alle Geräte vom Stromnetz. VORSICHT! Sachbeschädigung. ▶ Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel. ▶ Die Gerätekomponenten sind nicht spülmaschinenbeständig! Reinigen Sie das Gerät bzw. Geräteteile nicht in der Spülmaschine. In den nachstehenden Abschnitten sind Wartungsarbeiten beschrieben, die für einen optimalen und störungsfreien Betrieb erforderlich sind. Eine regelmäßige Wartung verlängert die Lebensdauer und sichert über einen langen Zeitraum die Funktion des Geräts. Filterkorb reinigen

1. Nehmen Sie die Pumpe aus dem Aquarium.

2. Ziehen Sie den Filterkorb vom Pumpengehäuse bzw. dem Anschlussstück ab.

3. Reinigen Sie den Filter unter 󰘱ießendem Wasser.

4. Montieren Sie den Filterkorb wieder in umgekehrter Reihenfolge.

1. Nehmen Sie die Pumpe aus dem Aquarium.

2. Lösen und entfernen Sie die Befestigungsschauben

3. Ziehen Sie den Pumpendeckel

nach vorne vom Motorkörper ab.

4. Ziehen Sie das Pumpenrad aus dem Motorkörper (⌦K/L).

5. Entnehmen Sie den O-Ring

6. Reinigen Sie alle Komponenten unter 󰘱ießendem Wasser.

7. Montieren Sie die Pumpe wieder in umgekehrter Reihenfolge.12

Deutsch ▶ compactON 5000: Achten Sie auf die Einbaurichtung des Pumpenrads. Die Nase

im Deckel des Pumpenrads muss in die Aussparung

im Motorkörper eingreifen. ▶ compactON 9000 / 12000 / 16000: Achten Sie beim Zusammenbau darauf, dass die Markierungen

am Pumpenrad und am Motorgehäuse übereinander liegen.

7. Beheben von Störungen

GEFAHR! Stromschlag! ▶ Ziehen Sie vor dem Beheben von Störungen den Netzstecker. Störung Mögliche Ursache Abhilfe Pumpe läuft nicht an Netzspannung fehlt ▶ Überprüfen Sie die Netz- spannung ▶ Kontrollieren Sie die Zuleitung Pumpe schaltet aus Die Pumpe besitzt eine elektronische Vorrichtung für die Rotationssteuerung und die Überwachung der Funktionsbedingungen. Bei Wassermangel oder einer Pumpenblockade erkennt die Elekt

ronik das Problem und stoppt die Pumpe. Nach 10 Neustartversuchen innerhalb einer Minute schaltet sich die Pumpe vollständig ab.

1. Ziehen Sie den Netzstecker.

2. Beseitigen Sie die Problemursache.

3. Stecken Sie den Netzstecker wieder ein.

Pumpe fördert nicht Netzstecker ist nicht eingesteckt ▶ Stecken Sie den Netzstecker in die Netzsteckdose Pumpenrad ist blockiert ▶ Reinigen Sie die Pumpe Thermischer Schutzschalter ist aktiviert 1. Ziehen Sie den Netzstecker und lassen Sie die Pumpe abkühlen.

2. Stecken Sie nach ca. einer Stunde den

Netzstecker wieder ein. Pumpe fördert ungenügend Filterkorb ist verschmutzt ▶ Reinigen Sie den Filterkorb Bei sonstigen Störungen wenden Sie sich bitte an den EHEIM Service.

8. Außerbetriebnahme und Entsorgung

1. Nehmen Sie das Gerät aus dem Aquarium.

2. Reinigen Sie das Gerät

3. Lagern Sie das Gerät an einem frostsicheren Ort.13

Deutsch Entsorgen Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft: Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelun

gen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danach darf das Gerät nicht mehr mit dem kommunalen oder Hausmüll entsorgt werden. Das Gerät wird bei den kommunalen Sammelstellen bzw. Wertsto󰘯höfen kostenlos entgegengenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.
